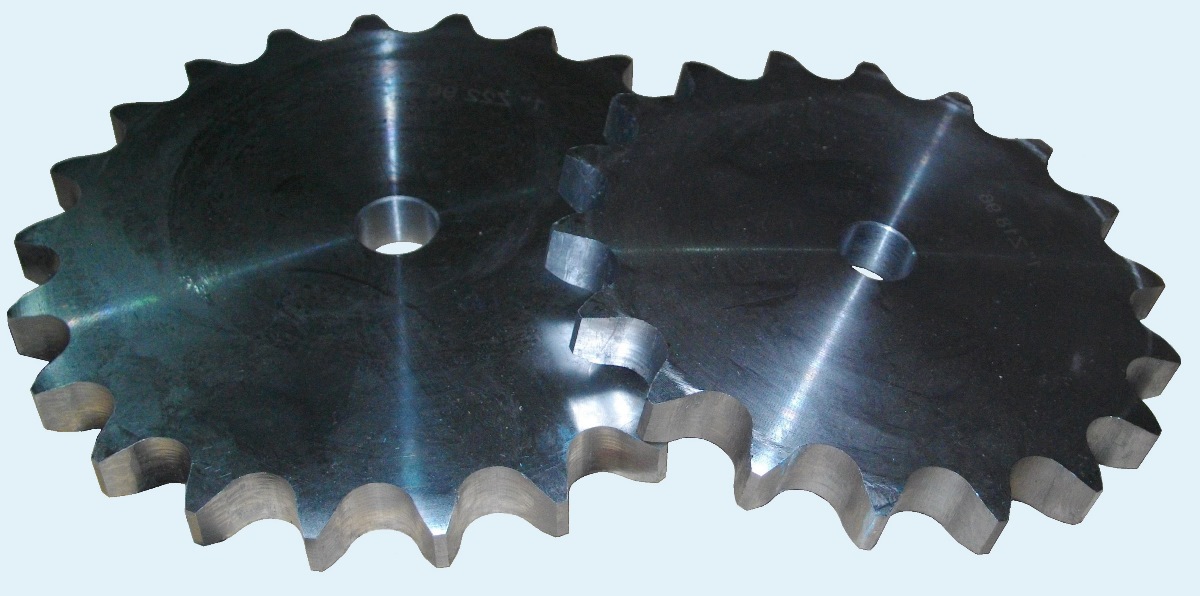

Sati - звёздочка плоская для цепи с шагом 25,4 мм - ISO 16B-1
Как правило, такие звёздочки привариваются к ступицам с монтажными втулками, либо прикручиваются на дополнительные посадочные отверстия.
Благодаря унификации размеров, звёздочка для цепи 16B1 может работать как со стандартной роликовой цепью, так и с её модификациями: цепь с прямыми пластинами, никелироваными цепями, цепями для деревообрабатывающих станков, цепями с аттачментом. Также, звёздочки для цепи 16B-1 совместимы с цепями 16A-1 / 80-1 / 80H / ПР-25,4-6000 ГОСТ 13568-75
Основные размеры звёздочек для цепи 16В1 и их обозначение
артикул | Z зубья | De | Dp | D | Дополнительная маркировка |
Sati CS12008 | 8 | 77,0 | 66,37 | 12 | 1"X17,02 Z=008, PHS 16B-1A8 |
Sati CS12009 | 9 | 85,0 | 74,27 | 12 | 1"X17,02 Z=009, PHS 16B-1A9 |
Sati CS12010 | 10 | 93,0 | 82,19 | 15 | 1"X17,02 Z=010, PHS 16B-1A10 |
Sati CS12011 | 11 | 99,5 | 90,14 | 15 | 1"X17,02 Z=011, PHS 16B-1A11 |
Sati CS12012 | 12 | 109,0 | 98,14 | 15 | 1"X17,02 Z=012, PHS 16B-1A12 |
Sati CS12013 | 13 | 117,0 | 106,12 | 15 | 1"X17,02 Z=013, PHS 16B-1A13 |
Sati CS12014 | 14 | 125,0 | 114,25 | 15 | 1"X17,02 Z=014, PHS 16B-1A14 |
Sati CS12015 | 15 | 133,0 | 122,17 | 15 | 1"X17,02 Z=015, PHS 16B-1A15 |
Sati CS12016 | 16 | 141,0 | 130,20 | 19 | 1"X17,02 Z=016, PHS 16B-1A16 |
Sati CS12017 | 17 | 149,0 | 138,20 | 19 | 1"X17,02 Z=017, PHS 16B-1A17 |
Sati CS12018 | 18 | 157,0 | 146,28 | 19 | 1"X17,02 Z=018, PHS 16B-1A18 |
Sati CS12019 | 19 | 165,2 | 154,33 | 19 | 1"X17,02 Z=019, PHS 16B-1A19 |
Sati CS12020 | 20 | 173,2 | 162,38 | 19 | 1"X17,02 Z=020, PHS 16B-1A20 |
Sati CS12021 | 21 | 181,2 | 170,43 | 20 | 1"X17,02 Z=021, PHS 16B-1A21 |
Sati CS12022 | 22 | 189,3 | 178,48 | 20 | 1"X17,02 Z=022, PHS 16B-1A22 |
Sati CS12023 | 23 | 197,5 | 186,53 | 20 | 1"X17,02 Z=023, PHS 16B-1A23 |
Sati CS12024 | 24 | 205,5 | 194,59 | 20 | 1"X17,02 Z=024, PHS 16B-1A24 |
Sati CS12025 | 25 | 213,5 | 202,66 | 20 | 1"X17,02 Z=025, PHS 16B-1A25 |
Sati CS12026 | 26 | 221,6 | 210,72 | 20 | 1"X17,02 Z=026, PHS 16B-1A26 |
Sati CS12027 | 27 | 229,6 | 218,79 | 20 | 1"X17,02 Z=027, PHS 16B-1A27 |
Sati CS12028 | 28 | 237,7 | 226,85 | 20 | 1"X17,02 Z=028, PHS 16B-1A28 |
Sati CS12029 | 29 | 245,8 | 234,92 | 20 | 1"X17,02 Z=029, PHS 16B-1A29 |
Sati CS12030 | 30 | 254,0 | 243,00 | 20 | 1"X17,02 Z=030, PHS 16B-1A30 |
Sati CS12031 | 31 | 262,0 | 251,08 | 25 | 1"X17,02 Z=031, PHS 16B-1A31 |
Sati CS12032 | 32 | 270,0 | 259,13 | 25 | 1"X17,02 Z=032, PHS 16B-1A32 |
Sati CS12033 | 33 | 278,5 | 261,21 | 25 | 1"X17,02 Z=033, PHS 16B-1A33 |
Sati CS12034 | 34 | 287,0 | 275,28 | 25 | 1"X17,02 Z=034, PHS 16B-1A34 |
Sati CS12035 | 35 | 296,2 | 283,36 | 25 | 1"X17,02 Z=035, PHS 16B-1A35 |
Sati CS12036 | 36 | 304,6 | 291,44 | 25 | 1"X17,02 Z=036, PHS 16B-1A36 |
Sati CS12037 | 37 | 312,6 | 299,51 | 25 | 1"X17,02 Z=037, PHS 16B-1A37 |
Sati CS12038 | 38 | 320,7 | 307,59 | 25 | 1"X17,02 Z=038, PHS 16B-1A38 |
Sati CS12039 | 39 | 328,8 | 315,67 | 25 | 1"X17,02 Z=039, PHS 16B-1A39 |
Sati CS12040 | 40 | 336,9 | 323,73 | 25 | 1"X17,02 Z=040, PHS 16B-1A40 |
Sati CS12041 | 41 | 345,0 | 331,82 | 25 | 1"X17,02 Z=041, PHS 16B-1A41 |
Sati CS12042 | 42 | 353,0 | 339,90 | 25 | 1"X17,02 Z=042, PHS 16B-1A42 |
Sati CS12043 | 43 | 361,1 | 347,98 | 25 | 1"X17,02 Z=043, PHS 16B-1A43 |
Sati CS12044 | 44 | 369,1 | 356,06 | 25 | 1"X17,02 Z=044, PHS 16B-1A44 |
Sati CS12045 | 45 | 377,1 | 364,12 | 25 | 1"X17,02 Z=045, PHS 16B-1A45 |
Sati CS12046 | 46 | 385,2 | 372,21 | 25 | 1"X17,02 Z=046, PHS 16B-1A46 |
Sati CS12047 | 47 | 393,2 | 380,29 | 25 | 1"X17,02 Z=047, PHS 16B-1A47 |
Sati CS12048 | 48 | 401,3 | 388,36 | 25 | 1"X17,02 Z=048, PHS 16B-1A48 |
Sati CS12049 | 49 | 409,3 | 396,44 | 25 | 1"X17,02 Z=049, PHS 16B-1A49 |
Sati CS12050 | 50 | 417,4 | 404,52 | 25 | 1"X17,02 Z=050, PHS 16B-1A50 |
Sati CS12051 | 51 | 425,5 | 412,60 | 30 | 1"X17,02 Z=051, PHS 16B-1A51 |
Sati CS12052 | 52 | 433,6 | 420,67 | 30 | 1"X17,02 Z=052, PHS 16B-1A52 |
Sati CS12053 | 53 | 441,7 | 428,75 | 30 | 1"X17,02 Z=053, PHS 16B-1A53 |
Sati CS12054 | 54 | 448,3 | 436,85 | 30 | 1"X17,02 Z=054, PHS 16B-1A54 |
Sati CS12055 | 55 | 457,9 | 444,93 | 30 | 1"X17,02 Z=055, PHS 16B-1A55 |
Sati CS12056 | 56 | 457,9 | 453,01 | 30 | 1"X17,02 Z=056, PHS 16B-1A56 |
Sati CS12057 | 57 | 474,0 | 461,07 | 30 | 1"X17,02 Z=057, PHS 16B-1A57 |
Sati CS12058 | 58 | 482,1 | 469,16 | 30 | 1"X17,02 Z=058, PHS 16B-1A58 |
Sati CS12059 | 59 | 490,2 | 477,24 | 30 | 1"X17,02 Z=059, PHS 16B-1A59 |
Sati CS12060 | 60 | 498,3 | 485,32 | 30 | 1"X17,02 Z=060, PHS 16B-1A60 |
Sati CS12062 | 62 | 514,5 | 501,5 | 30 | 1"X17,02 Z=062, PHS 16B-1A62 |
Sati CS12064 | 64 | 530,7 | 517,65 | 30 | 1"X17,02 Z=064, PHS 16B-1A64 |
Sati CS12065 | 65 | 538,8 | 525,73 | 30 | 1"X17,02 Z=065, PHS 16B-1A54 |
Sati CS12066 | 66 | 546,8 | 533,8 | 30 | 1"X17,02 Z=066, PHS 16B-1A66 |
Sati CS12068 | 68 | 562,9 | 549,98 | 30 | 1"X17,02 Z=068, PHS 16B-1A68 |
Sati CS12070 | 70 | 579,2 | 566,14 | 30 | 1"X17,02 Z=070, PHS 16B-1A70 |
Sati CS12072 | 72 | 595,4 | 582,32 | 30 | 1"X17,02 Z=072, PHS 16B-1A72 |
Sati CS12075 | 75 | 619,7 | 606,55 | 30 | 1"X17,02 Z=075, PHS 16B-1A75 |
Sati CS12076 | 76 | 627,0 | 614,65 | 30 | 1"X17,02 Z=076, PHS 16B-1A76 |
Sati CS12078 | 78 | 643,3 | 630,80 | 30 | 1"X17,02 Z=078, PHS 16B-1A78 |
Sati CS12080 | 80 | 660,0 | 646,96 | 30 | 1"X17,02 Z=080, PHS 16B-1A80 |
Sati CS12085 | 85 | 699,9 | 687,40 | 30 | 1"X17,02 Z=085, PHS 16B-1A85 |
Sati CS12090 | 90 | 740,3 | 727,81 | 30 | 1"X17,02 Z=090, PHS 16B-1A90 |
Sati CS12095 | 95 | 781,1 | 768,22 | 30 | 1"X17,02 Z=095, PHS 16B-1A95 |
Sati CS12100 | 100 | 821,1 | 808,63 | 30 | 1"X17,02 Z=100, PHS 16B-1A100 |
Sati CS12110 | 110 | 902,0 | 889,48 | 30 | 1"X17,02 Z=110, PHS 16B-1A110 |
Sati CS12114 | 114 | 934,3 | 921,81 | 30 | 1"X17,02 Z=114, PHS 16B-1A114 |
Sati CS12120 | 120 | 982,8 | 970,33 | 30 | 1"X17,02 Z=120, PHS 16B-1A120 |
Sati CS12125 | 125 | 1023,2 | 1010,73 | 30 | 1"X17,02 Z=125, PHS 16B-1A125 |
Проская звёздочка 16В-1 является одной из разновидности, которые изготавливает компания Sati. Также, вы можете купить звёздочки со ступицей, звёздочки с монтажными втулками, звёздочки со ступицей и термообработанным зубом, звёздочки из нержавеющей стали, а также звёздочки с обработанным посадочным отверстием.
Для построения цепных передач и приводных механизмов вы сможете купить натяжители цепей, соединительные звенья, направляющие цепей, цепные муфты, бесшпоночные муфты, карданные шарниры, электродвигатели двухскоростные, электродвигатели с тормозом, червячные редукторы, конически-цилиндрические мотор-редукоры, угловые конические редукторы.
На страницах нашего сайта вы найдёте PDF-каталоги и вспомогательную техническую информацию. Обратившись к нашим инженерам вы сможете казазать расчёты цепных и ременных передач, подбор мотор-редукторов по вашему техзаданию.
