Двохрядна зірочка для ланцюга 12B-2

Двухрядная звёздочка для роликовой цепи

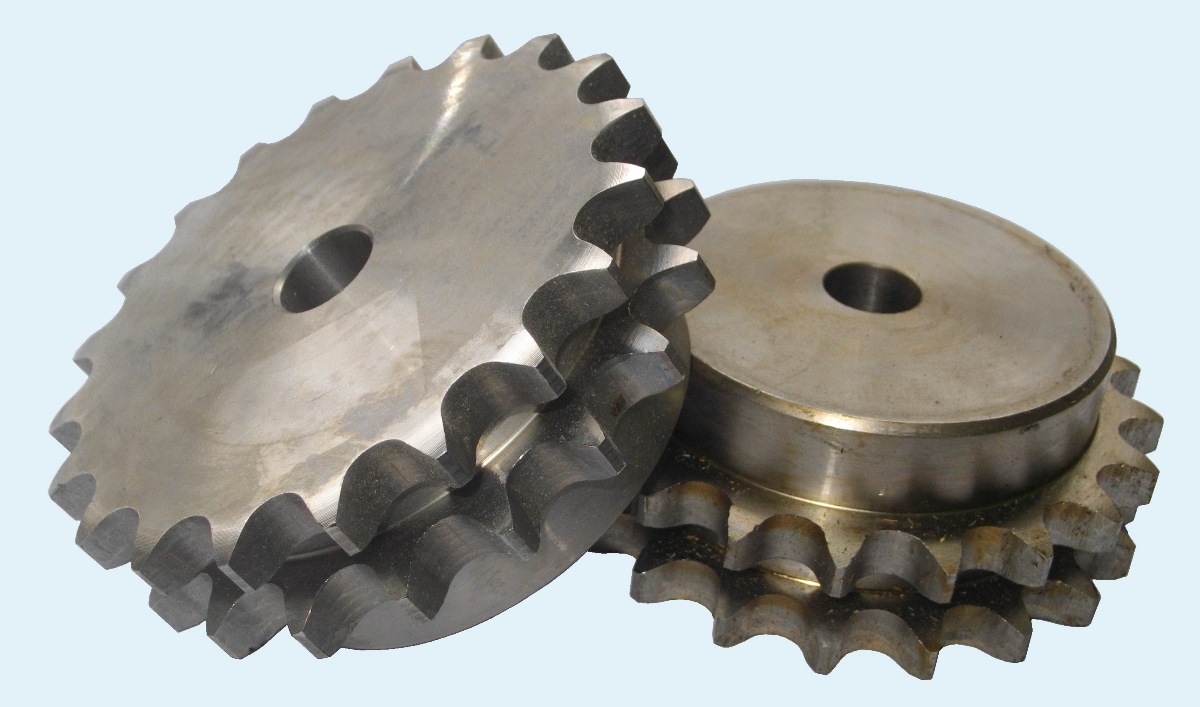

Двохрядна зірочка сталева зі ступицею, під ланцюг 12В-2 - зубці без термічної обробки, посадочне місце не оброблене (обробку отвора та шпоночного паза можна замовити додатково)

двухрядная звёздочка 19,05

Основні розміри зірочок ланцюга 12B2 - крок 19,05мм, діаметр ролика 12,07

 артикул Z De Dp d D Додаткове маркування
 Sati PD11008 8 57,6 49,78 31 12 PHS 12B-2B8, QPD12B2-008
 Sati PD11009 9 62,0 55,70 37 12 PHS 12B-2B9, QPD12B2-009
 Sati PD11010 10 69,0 61,64 42 12 PHS 12B-2B10, QPD12B2-010
 Sati PD11011 11 75,0 67,61 46 14 PHS 12B-2B11, QPD12B2-011
 Sati PD11012 12 81,5 73,60 62 14 PHS 12B-2B12, QPD12B2-012
 Sati PD11013 13 87,5 79,59 58 14 PHS 12B-2B13, QPD12B2-013
 Sati PD11014 14 93,6 85,61 64 14 PHS 12B-2B14, QPD12B2-014
 Sati PD11015 15 99,8 91,63 70 14 PHS 12B-2B15, QPD12B2-015
 Sati PD11016 16 105,5 97,65 75 16 PHS 12B-2B16, QPD12B2-016
 Sati PD11017 17 111,5 103,67 80 16 PHS 12B-2B17, QPD12B2-017
 Sati PD11018 18 118,0 109,71 80 16 PHS 12B-2B18, QPD12B2-018
 Sati PD11019 19 124,2 115,75 80 16 PHS 12B-2B19, QPD12B2-019
 Sati PD11020 20 129,7 121,78 80 16 PHS 12B-2B20, QPD12B2-020
 Sati PD11021 21 136,0 127,82 90 20 PHS 12B-2B21, QPD12B2-021
 Sati PD11022 22 141,8 133,86 90 20 PHS 12B-2B22, QPD12B2-022
 Sati PD11023 23 149,0 139,90 90 20 PHS 12B-2B23, QPD12B2-023
 Sati PD11024 24 153,9 145,94 90 20 PHS 12B-2B24, QPD12B2-024
 Sati PD11025 25 160,0 152,00 90 20 PHS 12B-2B25, QPD12B2-025
 Sati PD11026 26 165,9 158,04 95 20 PHS 12B-2B26, QPD12B2-026
 Sati PD11027 27 172,3 164,09 95 20 PHS 12B-2B27, QPD12B2-027
 Sati PD11028 28 178,0 170,13 95 20 PHS 12B-2B28, QPD12B2-028
 Sati PD11029 29 184,1 176,19 95 20 PHS 12B-2B29, QPD12B2-029
 Sati PD11030 30 190,5 182,25 95 20 PHS 12B-2B30, QPD12B2-030
 Sati PD11031 31 196,3 188,31 100 20 PHS 12B-2B31, QPD12B2-031
 Sati PD11032 32 203,3 194,35 100 20 PHS 12B-2B32, QPD12B2-032
 Sati PD11033 33 209,3 200,40 100 20 PHS 12B-2B33, QPD12B2-033
 Sati PD11034 34 214,6 206,46 100 20 PHS 12B-2B34, QPD12B2-034
 Sati PD11035 35 221,0 212,52 100 20 PHS 12B-2B35, QPD12B2-035
 Sati PD11036 36 226,8 218,58 100 20 PHS 12B-2B36, QPD12B2-036
 Sati PD11037 37 232,9 224,64 100 20 PHS 12B-2B37, QPD12B2-037
 Sati PD11038 38 239,0 230,69 100 20 PHS 12B-2B38, QPD12B2-038
 Sati PD11039 39 245,1 236,75 100 20 PHS 12B-2B39, QPD12B2-039
 Sati PD11040 40 251,3 242,81 100 20 PHS 12B-2B40, QPD12B2-040
 Sati PD11041 41 257.3 248.87 100 20 PHS 12B-2B41, QPD12B2-041
 Sati PD11042 42 264,5 254,93 118 25 PHS 12B-2B42, QPD12B2-042
 Sati PD11043 43 270,5 260.98 118 25 PHS 12B-2B43, QPD12B2-043
 Sati PD11044 44 276,5 267,03 118 25 PHS 12B-2B44, QPD12B2-044
 Sati PD11045 45 282,5 273,10 118 25 PHS 12B-2B45, QPD12B2-045
 Sati PD11046 46 287,9 279,16 118 25 PHS 12B-2B46, QPD12B2-046
 Sati PD11048 48 300,1 291,27 118 25 PHS 12B-2B48, QPD12B2-048
 Sati PD11050 50 312,3 303,39 118 25 PHS 12B-2B50, QPD12B2-050
 Sati PD11052 52 324,5 315,50 118 25 PHS 12B-2B52, QPD12B2-052
 Sati PD11057 57 355,4 345,81 118 25 PHS 12B-2B57, QPD12B2-057
 Sati PD11060 60 373,0 363,99 118 25 PHS 12B-2B60, QPD12B2-060
 Sati PD11068 68 421.4 412.49 118 25 PHS 12B-2B68, QPD12B2-068
 Sati PD11072 72 447,0 436,74 118 30 PHS 12B-2B72, QPD12B2-072
 Sati PD11076 76 469,9 760,99 118 30 PHS 12B-2B76, QPD12B2-076
 Sati PD11095 95 585,1 576,17 133 30 PHS 12B-2B95, QPD12B2-095

Привідні ланцюгові зірочки Sati мають високу якість та працюють з ланцюгами всесвітньо відомих виробників: Donghua, Diamond Chain, Regina, Renold, Rexnord, Tsubaki, KettenWulf, Iwis, Ferlacher ketten, Morse, Wippermann.

В асоттименті зірочок Sati ви знайдете однорядні зірочки, двохрядні зірочки, трьохрядні зірочки, зірочки без ступиці, зірочки з загартованим зубом, зірочки з нержавіючої сталі, зірочки з монтажними втулками.

Для побудування приводів та редукторних механізмів ви зможете придбати еластичні муфти, поліуретанові зубчасті паси, зубчасті шківи, планетарні редуктори. черв'ячні редуктори, конічні редуктори, направляючі ланцюгів, натяжні пристрої, електродвигуни з гальмом, салазки електродвигунів, клинові шківи, клинові паси.

Звернувшись до наших інженерів ви зможете замовити підбор мотор-редукторів згідно технічного завдання, розрахунки ланцюгових та пасових передач. На сторінках нашого сайти ви можете скачати PDF-каталоги та додаткову технічну інформацію.
