Ланцюги для деревообробки

tsubaki

Роликові ланцюги для транспортування деревини.

В якості базового ланцюга використовуються стандартні однорядні та двохрядні роликові ланцюги, та ланцюги з прямими пластинами.

однорядная роликовая цепь ПР

Типоразмеры цепей: FK 08B-1-940, FK 08B-2-940, FK 10B-1-106, FK 60-1-910, FK 60-2-910.

ланцюг для транспортера деревини

 маркування P, mm b1, mm d4, mm d1, mm Si, mm Sa, mm g, mm
 KW 08B-1-940 12,7 7,75 8,51 4,45 1,6 1,6 18,0
 KW 08B-2-940 12.7 7.75 8.51 4.45 1.6 1.6 18.0

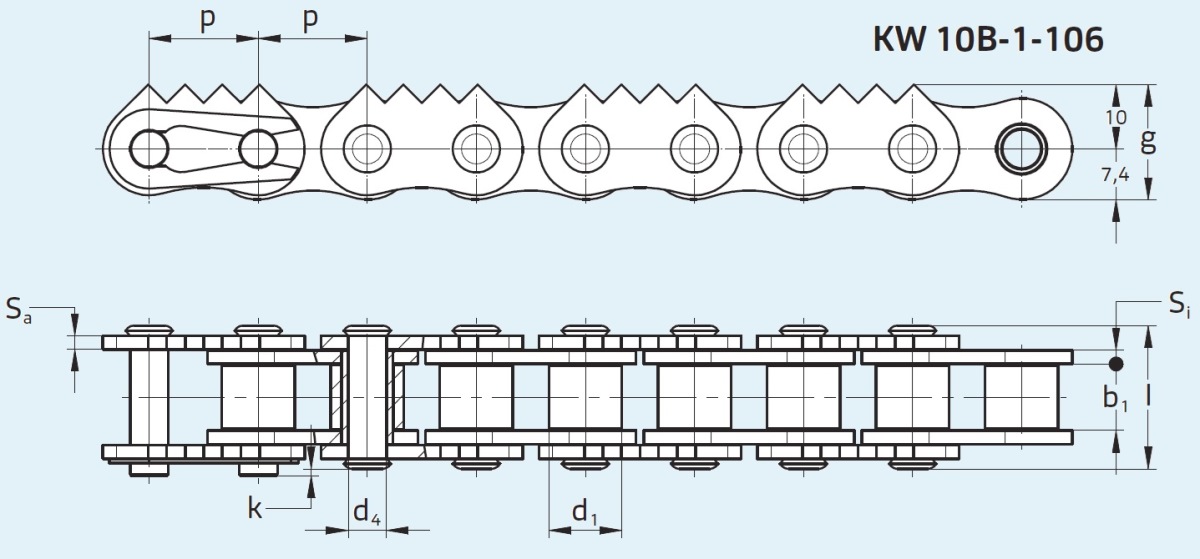

ланцюг з зубами для деревини

 маркування P, mm b1, mm d4, mm d1, mm Si, mm Sa, mm g, mm
 KW 10B-1-106 15,875 9,65 10,16 5,08 1,65 1,65 17,4


роликовий ланцюг з зубчастими пластинами

 маркування P, mm b1, mm d4, mm d1, mm Si, mm Sa, mm g, mm
 KW 12B-1-1234 19,05 11,68 12,07 5,72 1,8 1,8 22,0
 KW 12B-2-1235 19,05 11,68 12,07 5,72 1.8 1.8 22.0

Ferlacher Ketten ланцюг

 маркування P, mm b1, mm d4, mm d1, mm Si, mm Sa, mm g, mm
 KW 60-1-910 19,05 12,7 11,91 5,95 2,40 2,40 21,7
 KW 60-2-910 19,05 12,7 11,91 5,95 2,40 2,40 21,7

однорядная роликовая цепь ПР

FK 16B-1-1170: FK 16B-2-1170: FK 16B-3-1170: FK 16B-1-1180: FK 16B-2-1180: FK 16B-3-1180

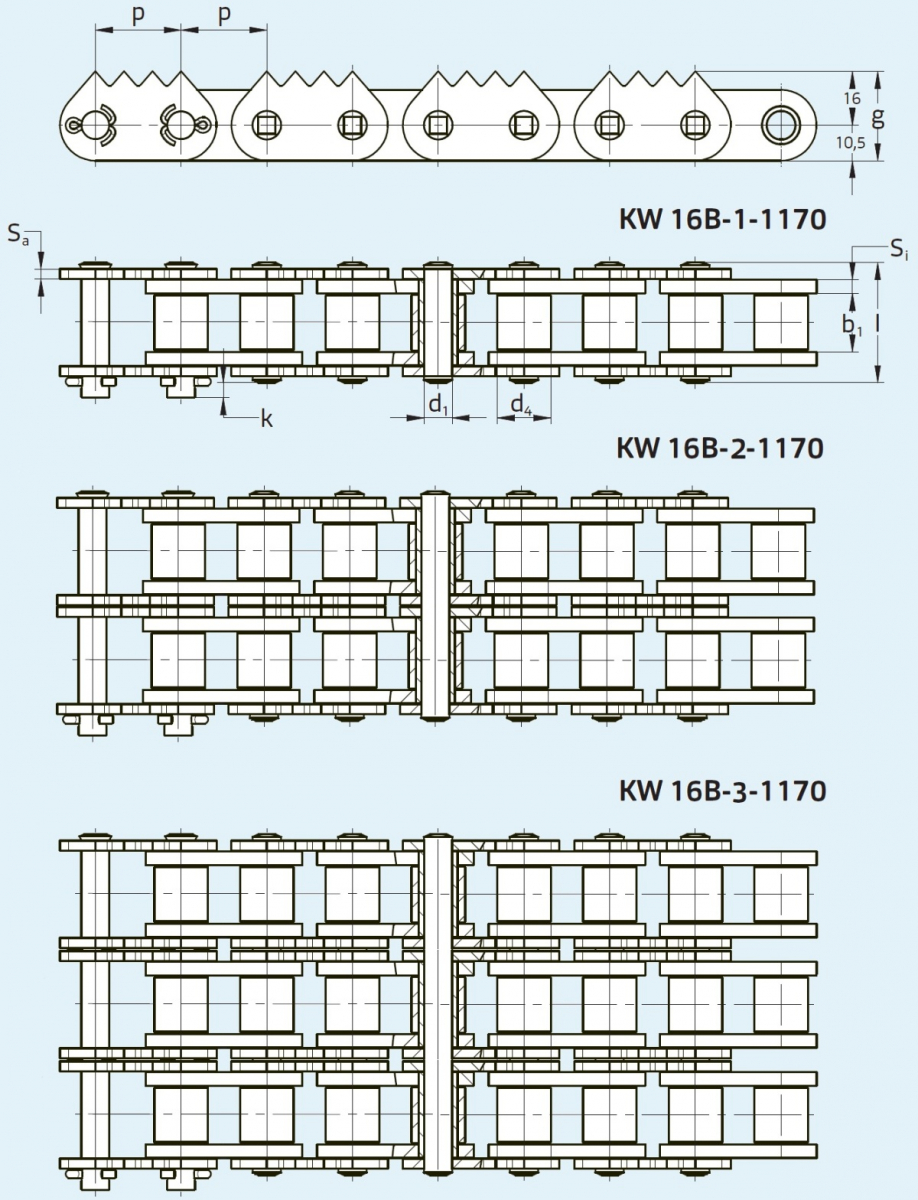

трьохрядний транспортерний ланцюг

 маркування P, mm b1, mm d4, mm d1, mm Si, mm Sa, mm g, mm
 KW 16B-1-1170 25.4 17.02 15.88 8.28 4.20 3.10 26.5
 KW 16B-2-1170 25.4 17.02 15.88 8.28 4.20 3.10 26.5
 KW 16B-3-1170 25.4 17.02 15.88 8.28 4.20 3.10 26.5


Ferlacher Ketten ланцюг

 маркування P, mm b1, mm d4, mm d1, mm Si, mm Sa, mm g, mm
 KW 16B-1-1180 25.4 17.02 15.88 8.28 4.20 3.10 22.5
 KW 16B-2-1180 25.4 17.02 15.88 8.28 4.20 3.10 22.5
 KW 16B-3-1180 25.4 17.02 15.88 8.28 4.20 3.10 22.5







однорядная роликовая цепь ПР

FK 16B-1-1185: FK 16B-2-1185: FK 16B-3-1185: FK 16B-1-1186: FK 16B-2-1186: FK 16B-3-1186

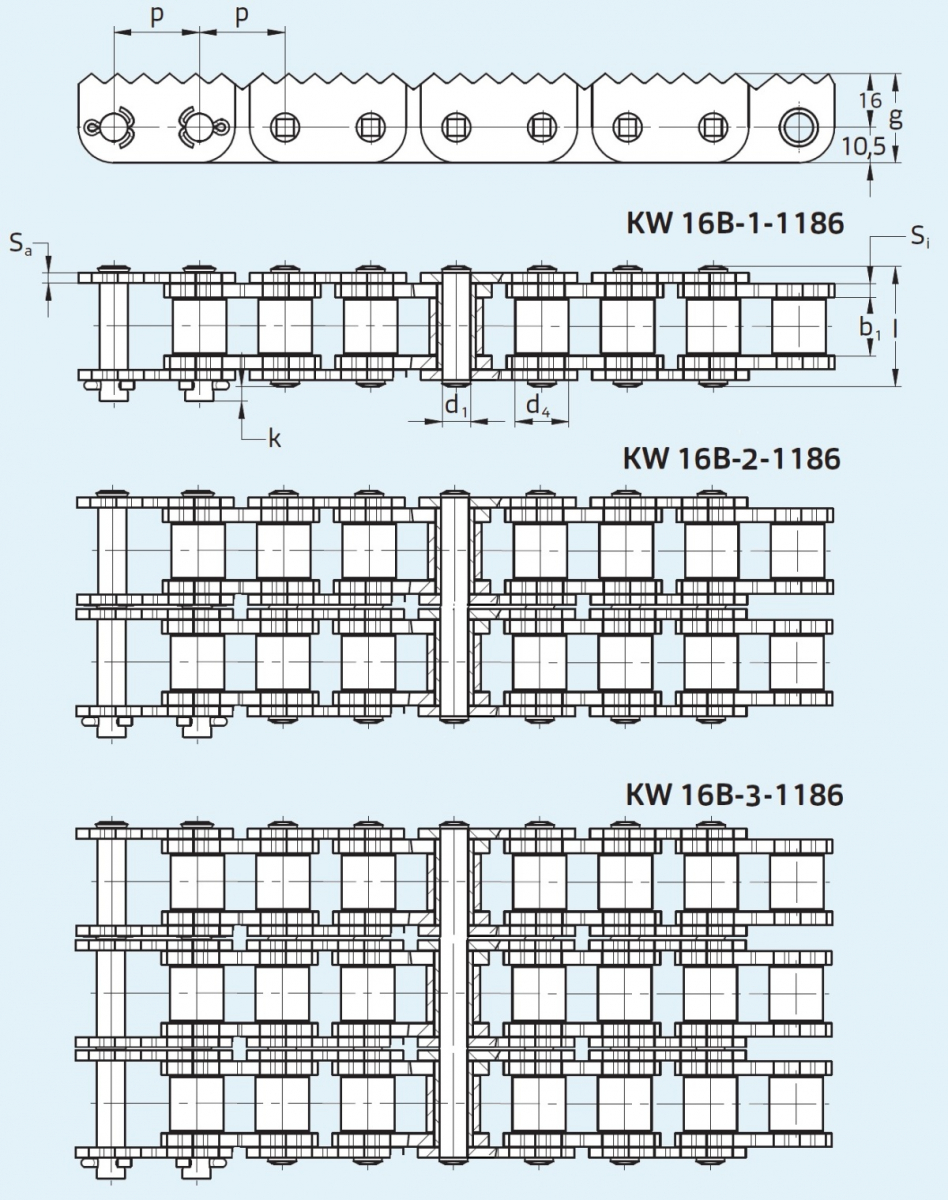

 Ланцюг з зубами для транспортера деревини

 маркування P, mm b1, mm d4, mm d1, mm Si, mm Sa, mm g, mm
 KW 16B-1-1186 25.4 17.02 15.88 8.28 4.20 3.10 26.5
 KW 16B-2-1186 25.4 17.02 15.88 8.28 4.20 3.10 26.5
 KW 16B-3-1186 25.4 17.02 15.88 8.28 4.20 3.10 26.5

однорядная роликовая цепь ПР

 FK 16B1502P, FK 16B1504P, FK 16BNMC09, FK 16BNMC07, FK 16BNMC19

Роликовий ланцюг з поліамідними пластинами

 маркування P, mm b1, mm d4, mm d1, mm Si, mm Sa, mm g, mm
 KW 16BNMC09 25.4 17,02 15,88 8,28 4,00 3,00 30
 KW 16BNMC07 25.4 17,02 15,88 8,28 4,20 3,10 30

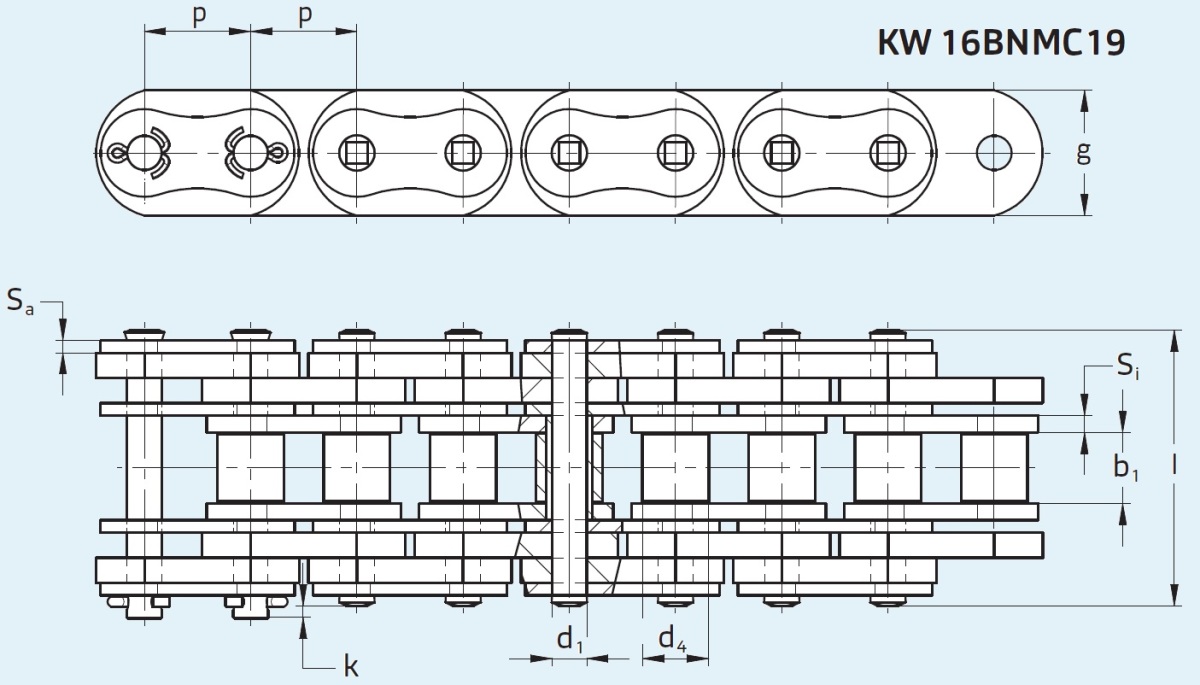

роликовий ланцюг з поліамідними пластинами

 маркування P, mm b1, mm d4, mm d1, mm Si, mm Sa, mm g, mm
 KW 16BNMC19 25.4 17,02 15,88 8,28 4,20 3,10 30

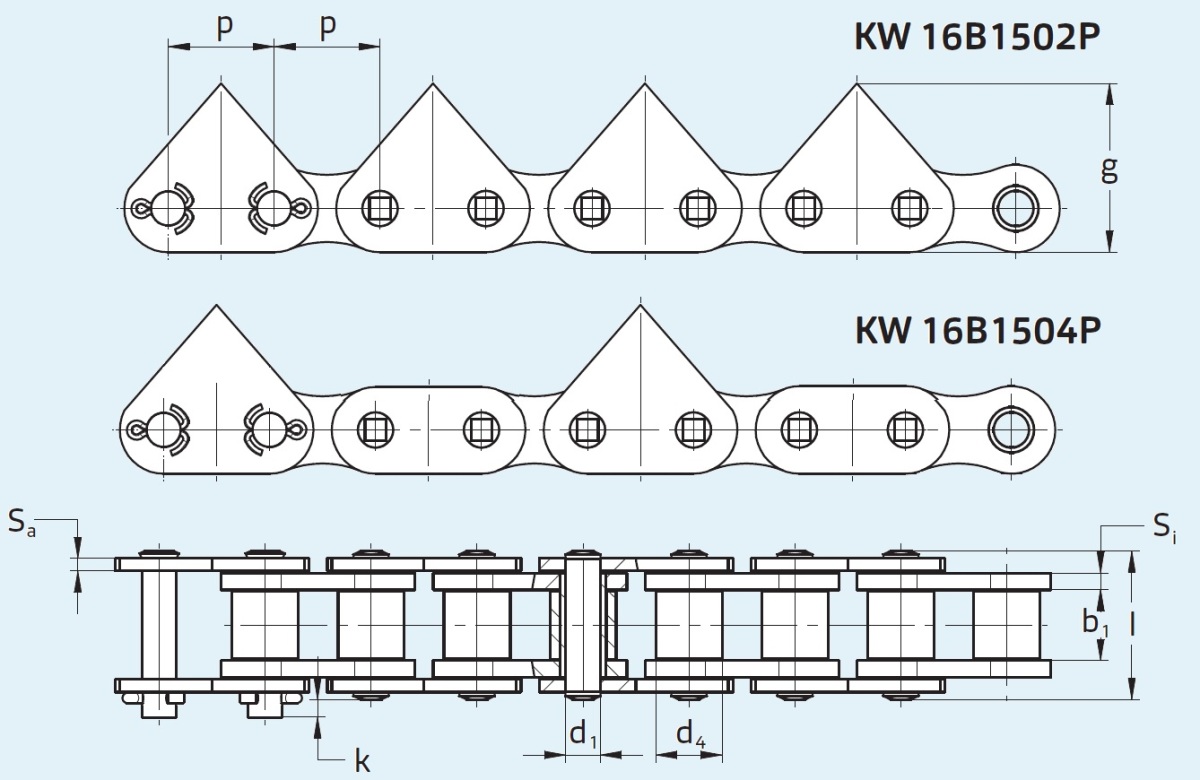

 Ланцюг для транспортера дерева

 маркування P, mm b1, mm d4, mm d1, mm Si, mm Sa, mm g, mm
 KW 16B1502P 25.4 17,02 15,88 8,28 4,20 3,10 40,5
 KW 16B1504P 25.4 17,02 15,88 8,28 4,20 3,10 40,5

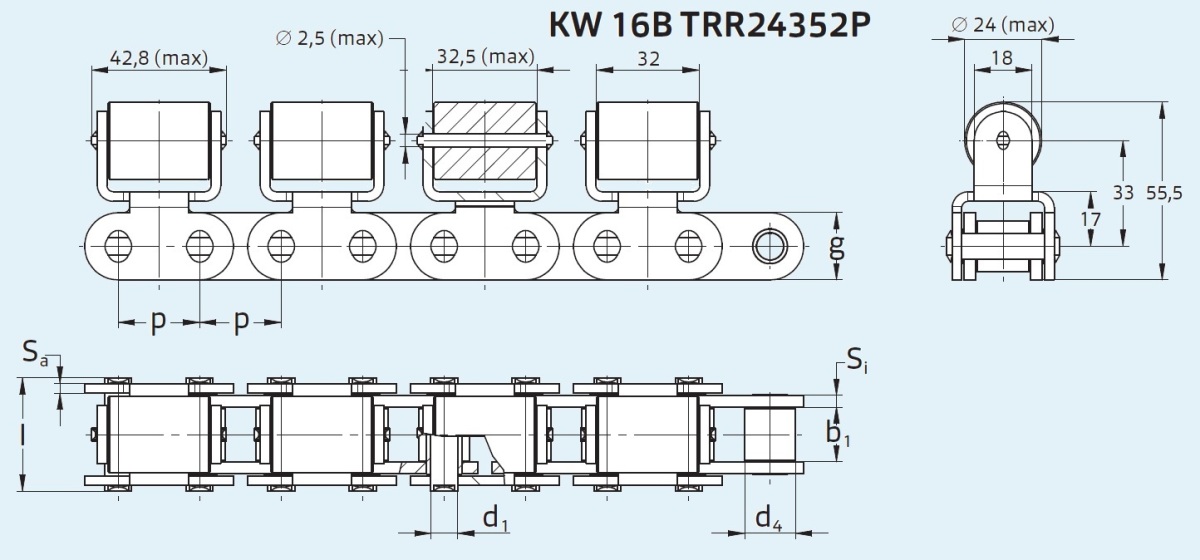

транспортерний ланцюг з поперечним роликом

 маркування P, mm b1, mm d4, mm d1, mm Si, mm Sa, mm g, mm
 KW 16B TRR24352P 25.4 17,02 15,88 8,28 4,00 3,00 21



однорядная роликовая цепь ПР







однорядная роликовая цепь ПР

 FK 80-1-1274, FK 80-2-1274, FK 80-3-1274, FK 100-1-1200, FK 100-2-1200, FK 100-3-1200

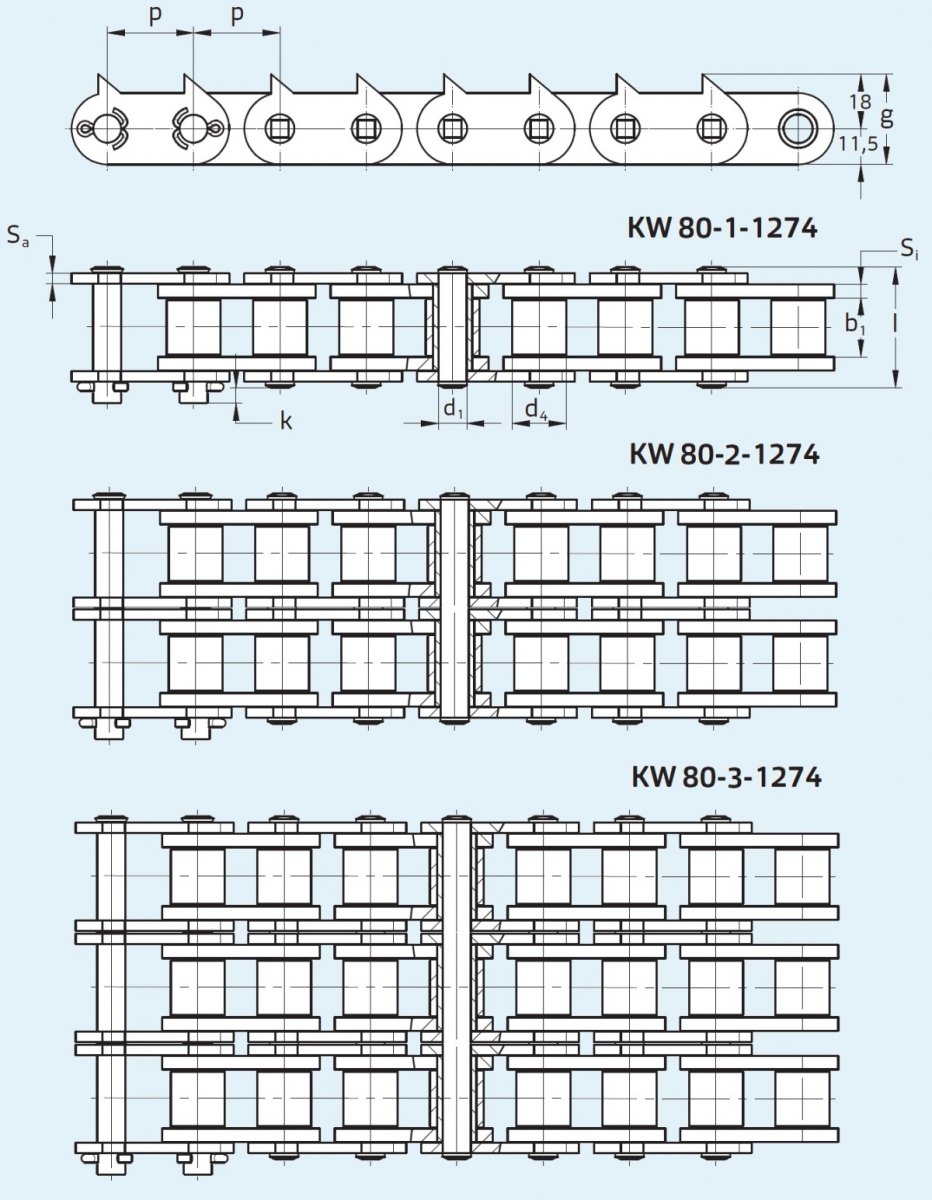

ланцюг для ранспортера деревини

 маркування P, mm b1, mm d4, mm d1, mm Si, mm Sa, mm g, mm
 KW 80-1-1274 25.4 15,88 15.88 7,93 3.20 3.20 29.5
 KW 80-2-1274 25.4 15,88 15.88 7,93 3.20 3.20 29.5
 KW 80-3-1274 25.4 15,88 15.88 7,93 3.20 3.20 29.5

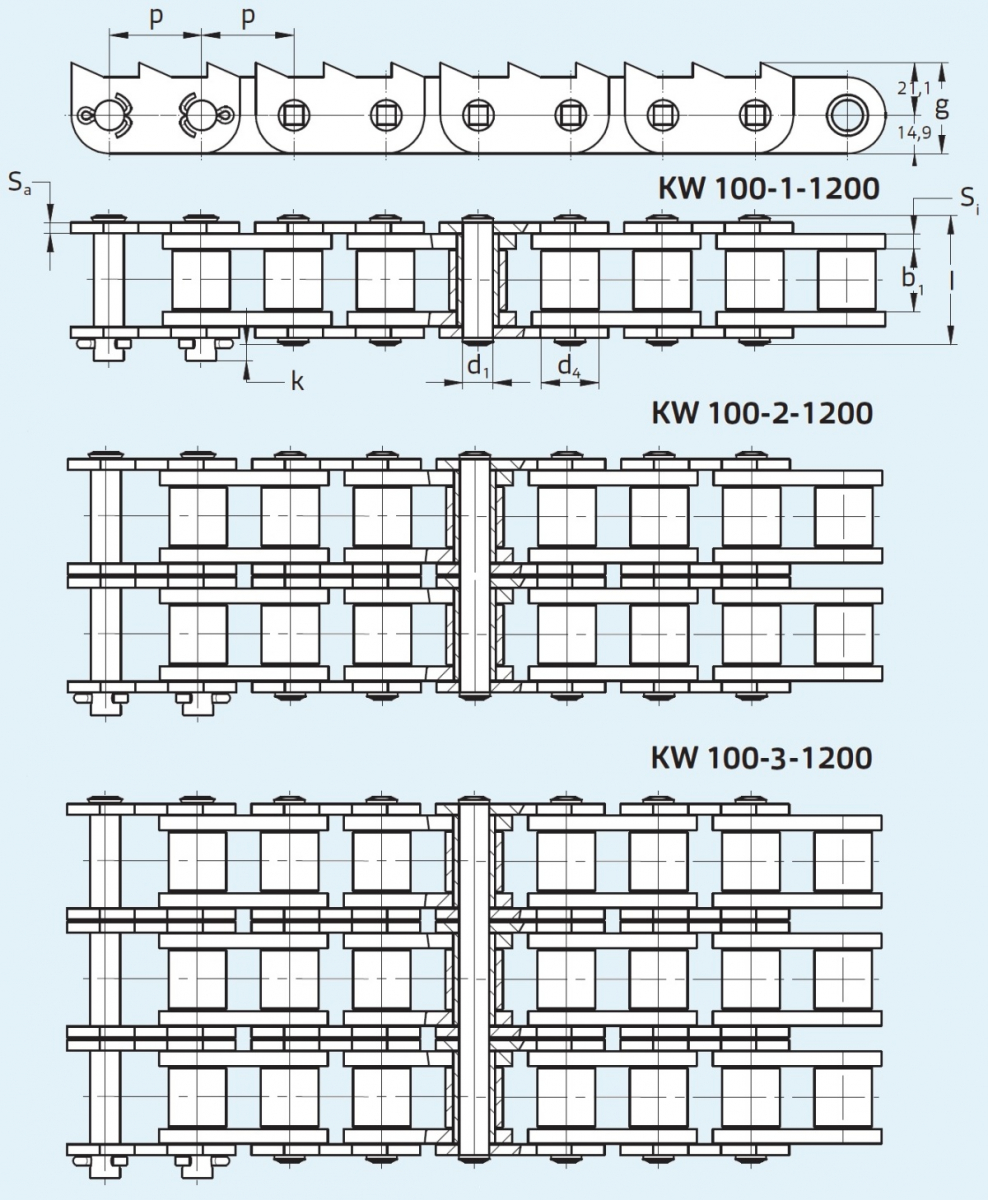

транспортерний ланцюг з зубами

 маркування P, mm b1, mm d4, mm d1, mm Si, mm Sa, mm g, mm
 KW 100-1-1200 31,75 19,05 19,05 9,53 4.00 4.00 36
 KW 100-2-1200 31,75 19,05 19,05 9,53 4.00 4.00 36
 KW 100-3-1200 31,75 19,05 19,05 9,53 4.00 4.00 36



однорядная роликовая цепь ПР







однорядная роликовая цепь ПР

 FK 16B-1-1125, FK 16B-1-1230, FK 80-1-1230, FK 80-2-1230, FK 80-2-1230

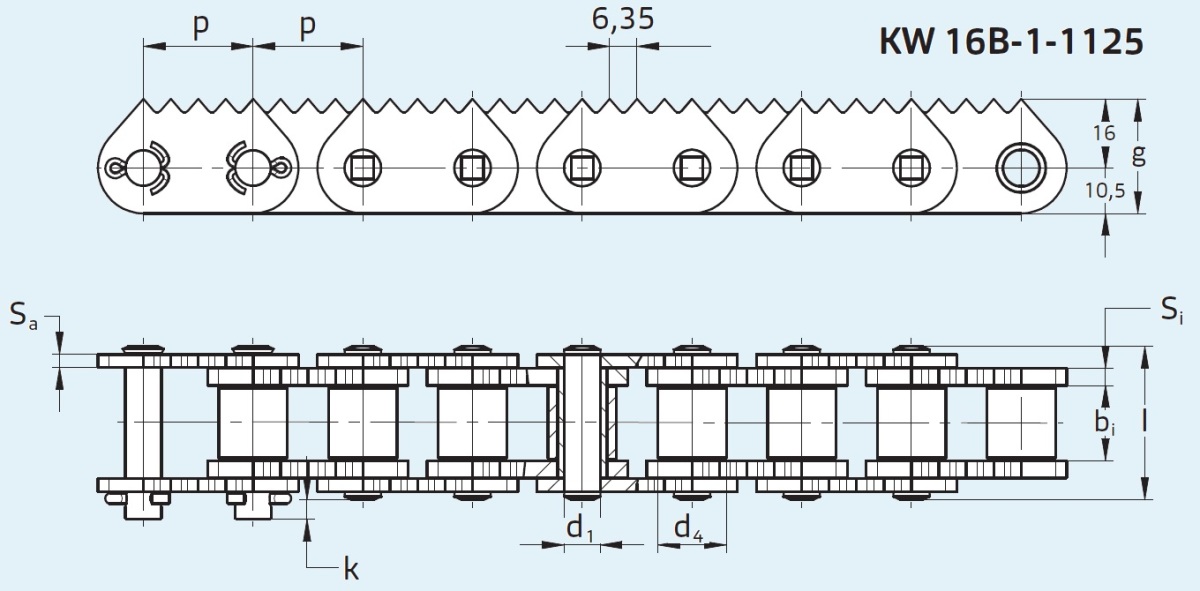

роликовий ланцюг з зубчастими пластинами

 маркування P, mm b1, mm d4, mm d1, mm Si, mm Sa, mm g, mm
 KW 16B-1-1125 25.4 17.02 15.88 8.28 4.20 3.10 26.5

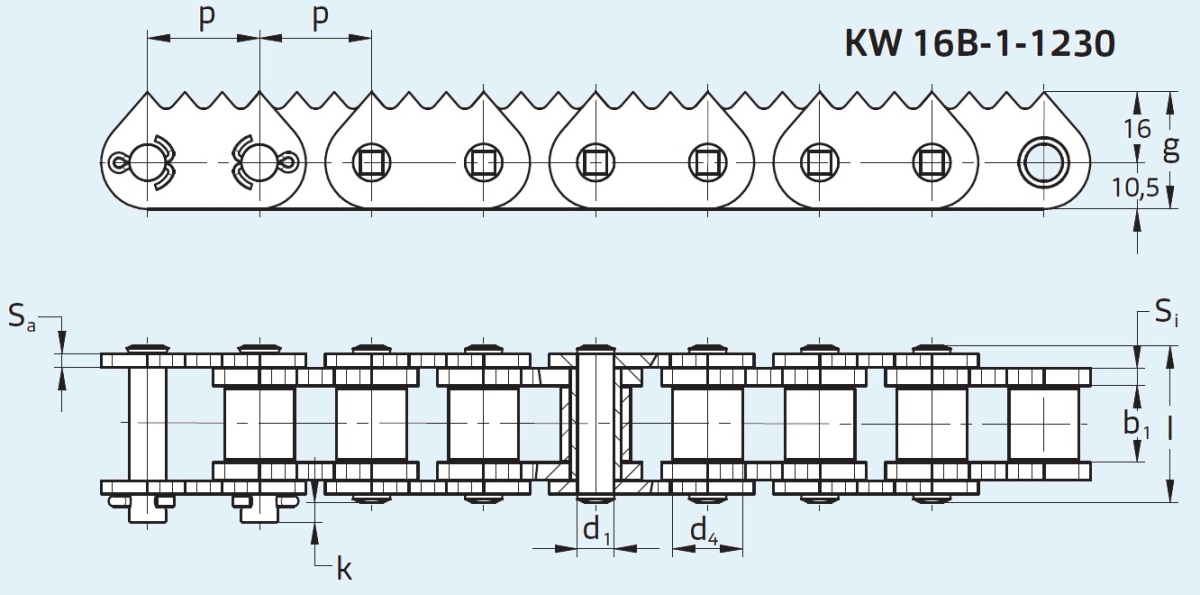

зубчастий ланцюг

 маркування P, mm b1, mm d4, mm d1, mm Si, mm Sa, mm g, mm
 KW 16B-1-1230 25.4 17.02 15.88 8.28 4.20 3.10 26.5

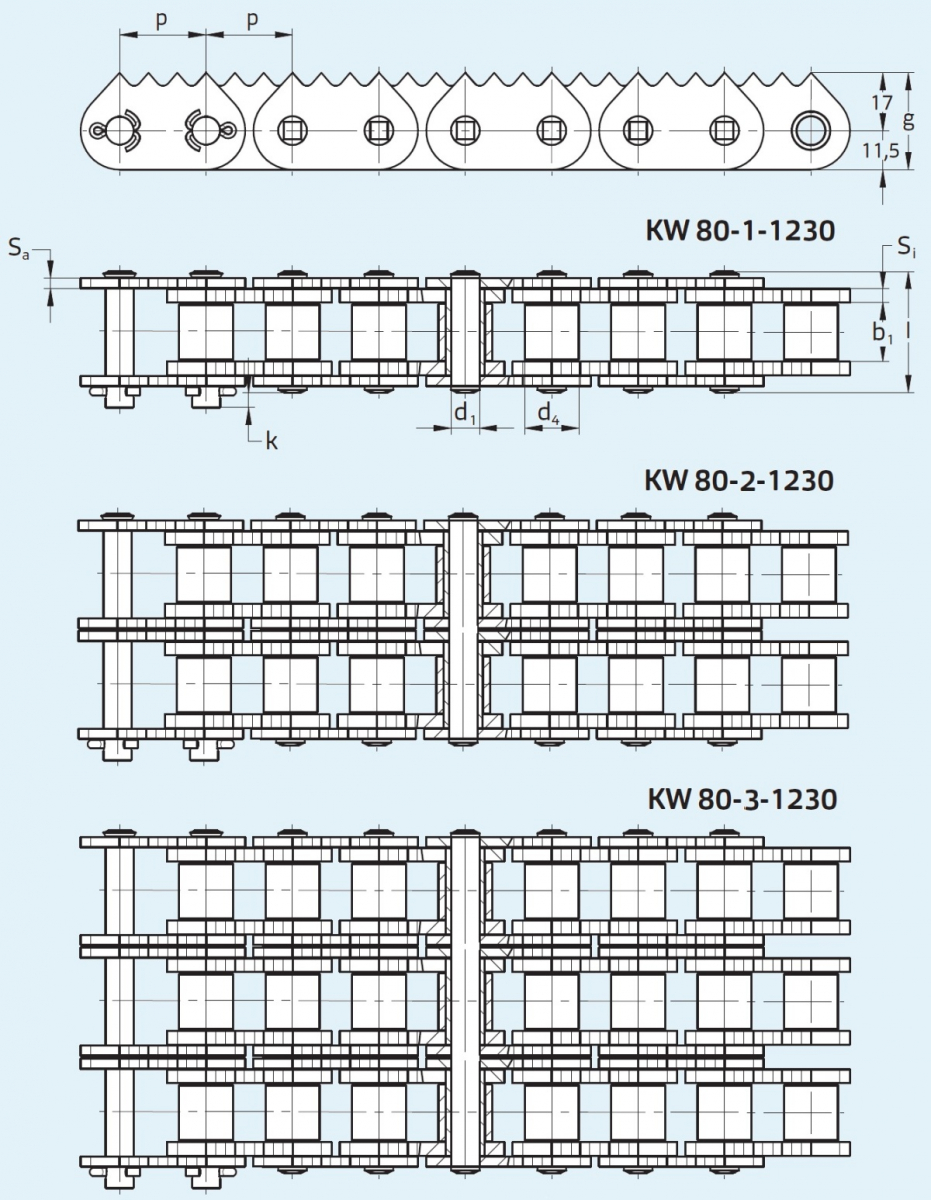

зубчастий ланцюг Ketten Wulf

 маркування P, mm b1, mm d4, mm d1, mm Si, mm Sa, mm g, mm
 KW 80-1-1230 25.4 15.88 15.88 8.28 3.20 3.20 28.5
 KW 80-2-1230 25.4 15.88 15.88 8.28 3.20 3.20 28.5
 KW 80-3-1230 25.4 15.88 15.88 8.28 3.20 3.20 28.5



однорядная роликовая цепь ПР







однорядная роликовая цепь ПР

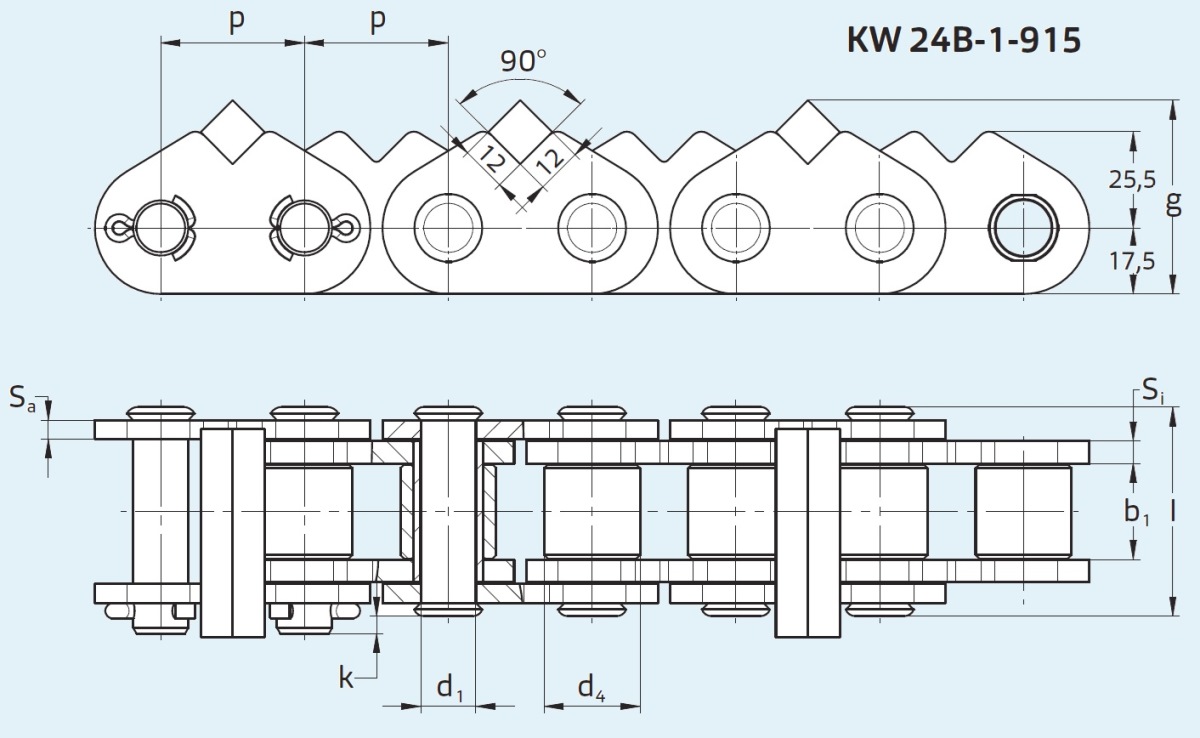

ланцюг для транспортування дерева

 маркування P, mm b1, mm d4, mm d1, mm Si, mm Sa, mm g, mm
 KW 24B-1-915 38,1 25,4 25,4 14,63 6,0 5,0 52,0

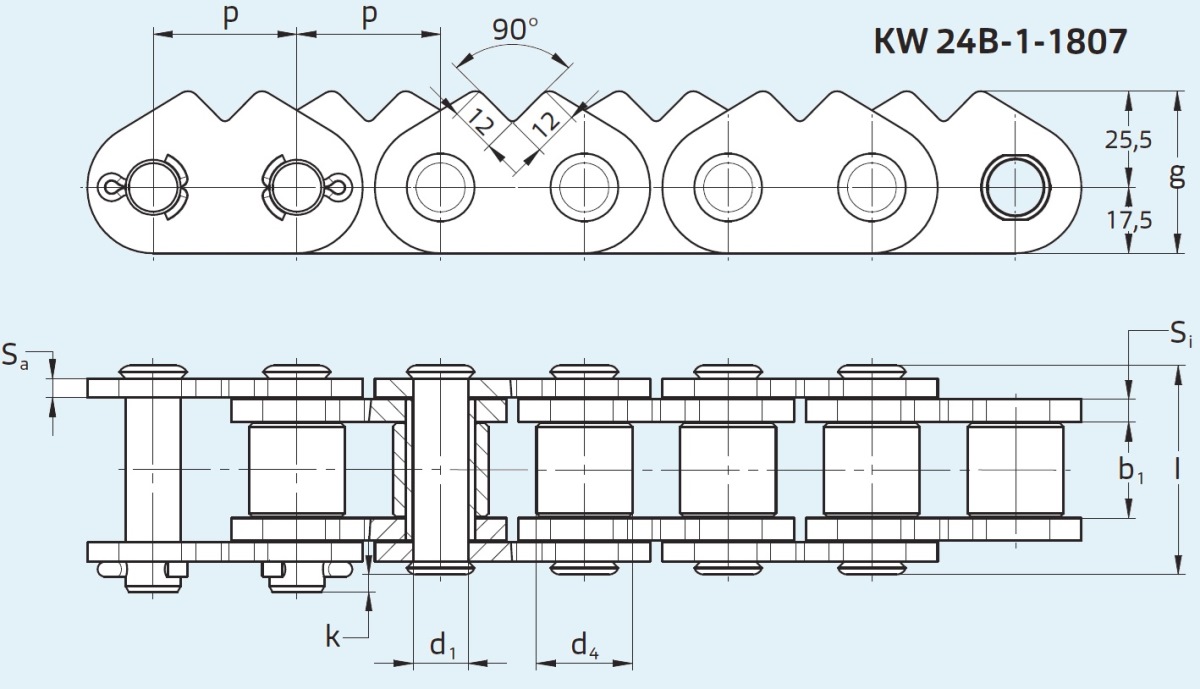

 ланцюг деревообробного транспортера

 маркування P, mm b1, mm d4, mm d1, mm Si, mm Sa, mm g, mm
 KW 24B-1-1807 38,1 25,4 25,4 14,63 6,0 5,0 43,0



однорядная роликовая цепь ПР

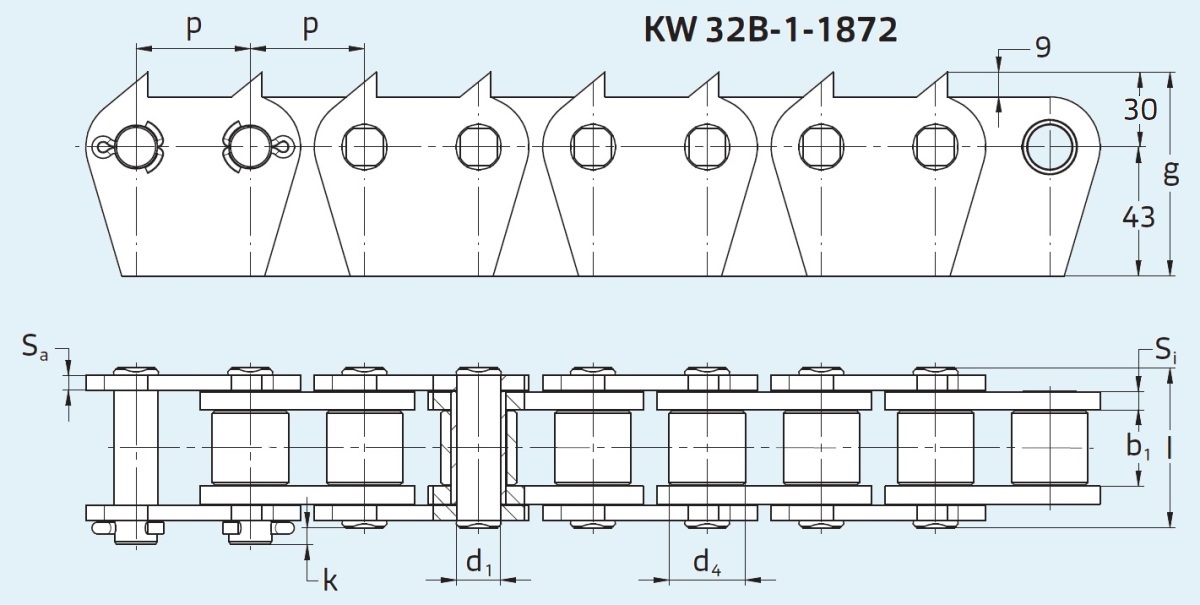

 Ланцюг з зубами для транспортера деревини

 маркування P, mm b1, mm d4, mm d1, mm Si, mm Sa, mm g, mm
 KW 32B-1-1872 50.8 31.0 29.21 17.81 7,0 6,0 73


ланцюг на транспортер деревини

 маркування P, mm b1, mm d4, mm d1, mm Si, mm Sa, mm g, mm
 KW 32B-1-1874 50.8 31.0 29.21 17.81 7,0 6,0 73

ланцюг з зубами для транспортера

 маркування P, mm b1, mm d4, mm d1, mm Si, mm Sa, mm g, mm
 KW 32B-1-1872 50.8 31.0 29.21 17.81 7,0 6,0 75


Для побудування привідних механазмів ви зможете придбати зірочки для роликових ланцюгів, направляючі, натяжні пристрої, монтажні втулки, безшпоночні муфти, редуктори, мотор-редуктори, електродвигуни з гальмом, кулачкові муфти, зубчасті паси і шківи.

В нашому асортименті ви знайдете альтернативу ланцюгам Tsubaki, FB, Rexnord SD, Diamond Chain, Drives, CanAm, Morse, A&S...

Звернувшись до наших інженерів ви зможете замовити розрахунок ланцюгових передач та приводів на зубчастих пасах. На сторінках нашого сайта ви знайдете PDF-каталоги та допоміжну технічну інформацію.
