Роликова обгонна муфта з важелем, тип GV

Обгонна муфта Formsprag

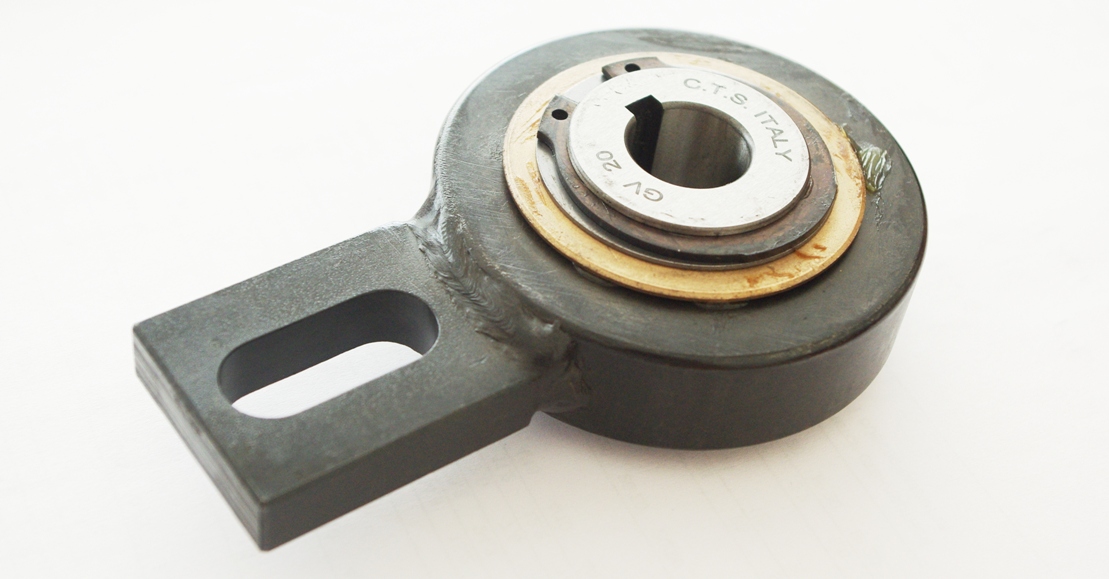

Роликова обгонна муфта CTS обладнана важелем для фіксації на обладнанні. Найбільш широке використаня така муфта знайшла на елеваторах та норіях. Завдяки важілю, привареному на корпусі муфти,  вона легко фіксується на корпусі обладнання.

 артикул посадочний
 отвір, мм
 ширина,
 мм
 крутний
 момент, Нм
 максимальна
 швидкість, об/хв
 вага,
 кг
 момент
 гальмування, Нм
 аналоги
 GV 20 20 35 275 450 1.3 0.2

 VGV20, VGV25, VGV30,
 VGV35, VGV40, VGV45,
 VGV50, VGV55, VGV60,
 VGV70, VGV80, FAV20,
 FAV25, FAV30, FAV35,
 FAV40, FAV45, FAV50,
 FAV55, FAV60, FAV70,
 FAV80, RSBW20, RSBW25
 RSBW30, RSBW35, RSBW40,    RSBW45, RSBW50, RSBW55,
 RSBW60, RSBW70,
RSBW80, RSBW90, BSEU25-20,
 BSEU25-25, BSEU40-20,
 BSEU40-25, BSEU40-30,
 BSEU40-35, BSEU40-40,
 BSEU70-45, BSEU70-50,
 BSEU70-55, BSEU70-60,
 BSEU70-70, BSEU90-75,
 BSEU90-80, BSEU90-85,
 BSEU90-90

 GV 25 25 35 275 450 1.3 0.2
 GV 30 30 54 1250 320 3.5 1.2
 GV 35 35 54 1250 320 3.4 1.2
 GV 40 40 54 1250 320 3.3 1.2
 GV 45 45 54 2180 300 5.8 2.2
 GV 50 50 54 2180 300 5.7 2.2
 GV 55 55 54 2180 300 5.6 2.2
 GV 60 60 54 2180 300 5.5 2.2
 GV 70 70 54 2180 300 5.3 2.2
 GV 80 80 64 2930 200 8.7 3.5
 GV 90 90 90 7250 150 24.5 3.5
 GV 100 100 90 7250 150 23.5 3.5
 GV 110 110 90 7250 150 22.5 3.5
 GV 120 120 110 11100 130 42.0 6.0

Stieber

Інженери Компанії промислових деталей допоможуть вам знайти альтернативу обгонним муфтам GMN, FAG, INA, Ringspann, Tsubaki - Emerson, Rexnord, Stieber, Renold, а також, запропонують для комплектації обладнання мотор-редуктори, вібромотори, тягові пластинчасті ланцюги, ланцюги з аттачментом, зірочки, еластичні муфти та електродвигуни.
