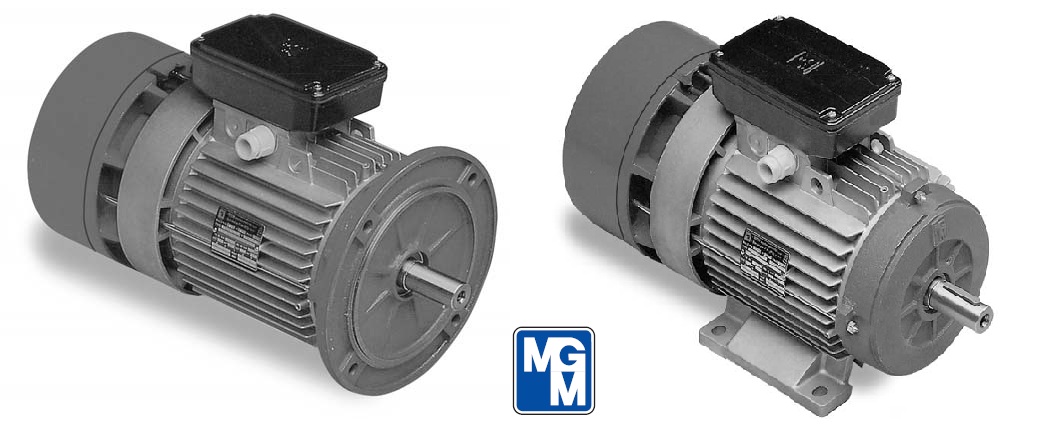

Електродвигун з гальмом MGM motori elettrici тип BA -
мають вбудоване гальмо, розташоване за крильчаткою обдува. Завдяки такому виконанню гальмо має надійну конструкцію, його легко обслуговувати, швидкість спрацьювування гальма висока, а момент гальмування можна регулювати.
Стандартне виконання електродвигуна з гальмом MGM BA включає в себе:
- клас ізоляції CL.F (по запросу CL.H)
- повністю закритий з зовнішнім обдувом, клас захисту від вологи та пилу IP54 (IP55, IP56 опціонально)
- гальмівна катушка трьохфазна, змінного струму AC (DC гальмо опціонально)
- в комплекті спеціальний гвинт для відкриття гальма в ручному режимі
- гальмівний диск пластиковий (опціонально сталевий BAP, або маховик BAPV)
- Монтажне виконання - лапи B3, фланець B14, B5, (опціонально B34, B35)
Стандартна програма виробництва налічує наступні типи та виконання електродвигунів:
2 полюса (синхронна швидкість обертання 3000 об/хв - 50 Гц)
марка | потужність кВт | швидкість об/хв | крутний момент Нм | Момент гальма Нм | рівень шума дБ | Вес, Кг |
BA 71A2 | 0.37 | 2810 | 1.26 | 14 | 59 | 9.5 |
BA 71B2 | 0.55 | 2810 | 1.87 | 14 | 59 | 10.5 |
BA 71C2 | 0.75 | 2810 | 2.55 | 14 | 59 | 11.0 |
BA 80A2 | 0.75 | 2800 | 2.56 | 18 | 65 | 14.5 |
BA 80B2 | 1.1 | 2800 | 3.75 | 18 | 65 | 15.5 |
BA 90SA2 | 1.5 | 2850 | 5.03 | 38 | 72 | 20.0 |
BA 90LA2 | 2.2 | 2840 | 7.40 | 38 | 72 | 22.5 |
BA 100LA2 | 3.0 | 2900 | 9.88 | 50 | 74 | 30.0 |
BA 112MB2 | 4.0 | 2880 | 13.26 | 80 | 75 | 44 |
BA 112MC2 | 5.5 | 2880 | 18.24 | 80 | 75 | 48 |
BA 132SA2 | 5.5 | 2890 | 18.17 | 150 | 75 | 71 |
BA 132SB2 | 7.5 | 2890 | 24.78 | 150 | 75 | 77 |
BA 132MA2 | 9.2 | 2890 | 30.40 | 150 | 75 | 83 |
BA 132MB2 | 11.0 | 2890 | 36.35 | 150 | 75 | 90 |
BA 160MA2 | 11.0 | 2920 | 35.98 | 190 | 77 | 160 |
BA 160MB2 | 15.0 | 2930 | 48.89 | 190 | 77 | 160 |
BA 160LA2 | 18.5 | 2930 | 60.30 | 190 | 77 | 171 |
BA 180LA2 | 22.0 | 2950 | 71.22 | 300 | 78 | 243 |
BA 200LA2 | 30.0 | 2940 | 97.45 | 300 | 79 | 274 |
BA 200LB2 | 37.0 | 2940 | 120.19 | 300 | 79 | 289 |
4 полюса (синхронна швидкість обертання вала двигуна 1500 об/хв - 50 Гц)
марка | мощность кВт | скорость об/мин | крутящий момент, Нм | Тормозной момент, Нм | шум, дБ | Вес Кг | артикул |
BA 71A4 | 0,25 | 1400 | 1,71 | 14 | 45 | 9,5 | BA 71 A4 KW 0,25 230/400/50 B5 CL.F BA 71 A4 KW 0,25 230/400/50 B14 CL.F BA 71 A4 KW 0,25 230/400/50 B3 CL.F |

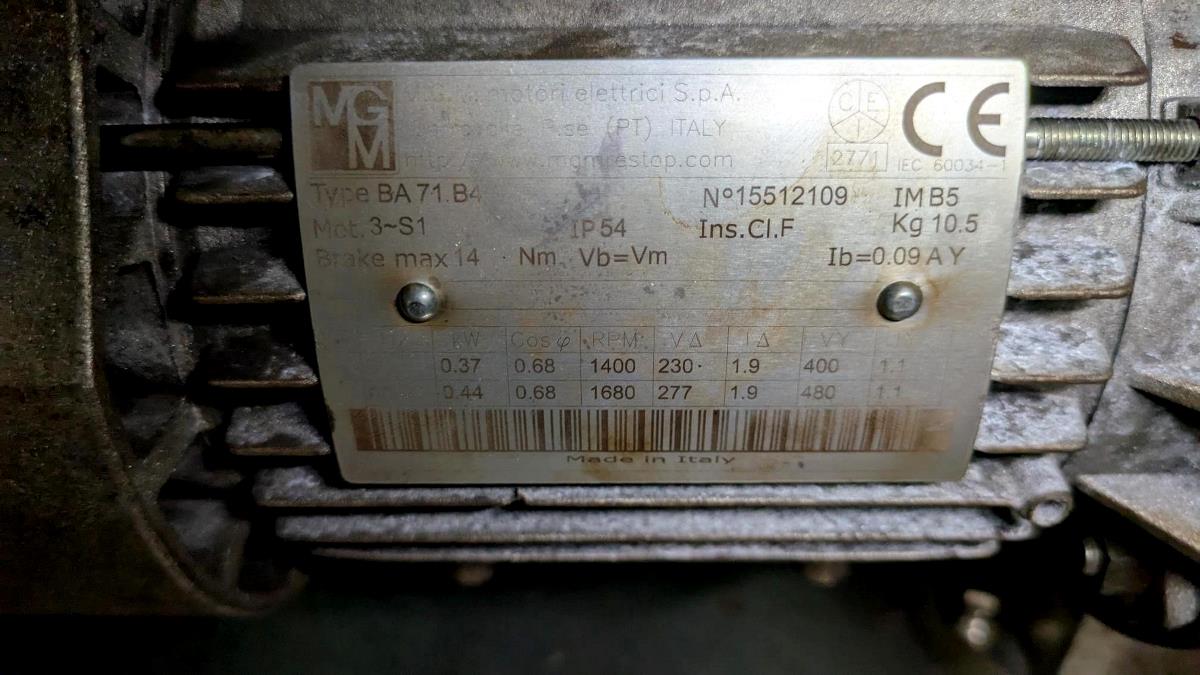

BA 71B4 | 0,37 | 1400 | 2,52 | 14 | 45 | 10,5 | BA 71 B4 KW 0,37 230/400/50 B5 CL.F BA 71 B4 KW 0,37 230/400/50 B14 CL.F BA 71 B4 KW 0,37 230/400/50 B3 CL.F |
BA 71C4 | 0,55* | 1360 | 3,86 | 14 | 45 | 11,5 | BA 71 C4 KW 0.55 230/400/50 B5 CL.F BA 71 C4 KW 0.55 230/400/50 B14 CL.F BA 71 C4 KW 0.55 230/400/50 B3 CL.F |
BA 71D4 | 0,65* | 1350 | 4,60 | 14 | 45 | 12,0 | BA 71 D4 KW 0.65 230/400/50 B5 CL.F BA 71 D4 KW 0.65 230/400/50 B14 CL.F BA 71 D4 KW 0.65 230/400/50 B3 CL.F |
BA 80A4 | 0,55 | 1400 | 3,75 | 18 | 47 | 14,0 | BA 80 A4 KW 0,55 230/400/50 B5 CL.F BA 80 A4 KW 0,55 230/400/50 B14 CL.F BA 80 A4 KW 0,55 230/400/50 B3 CL.F |
BA 80B4 | 0,75 | 1400 | 5,12 | 18 | 47 | 15,0 | BA 80 B4 KW 0,75 230/400/50 B5 CL.F BA 80 B4 KW 0,75 230/400/50 B14 CL.F BA 80 B4 KW 0,75 230/400/50 B3 CL.F |
BA 80C4 | 0,9* | 1390 | 6,18 | 18 | 47 | 16,0 | BA 80 C4 KW 0,9 230/400/50 B5 CL.F BA 80 C4 KW 0,9 230/400/50 B14 CL.F BA 80 C4 KW 0,9 230/400/50 B3 CL.F |
BA 80D4 | 1.1* | 1390 | 7.50 | 18 | 47 | 16,0 | BA 80 D4 KW 1.1 230/400/50 B5 CL.F BA 80 D4 KW 1.1 230/400/50 B14 CL.F BA 80 D4 KW 1.1 230/400/50 B3 CL.F |
BA 90SA4 | 1,1 | 1400 | 7,50 | 38 | 55 | 20,0 | BA 90 SA4 KW 1.1 230/400/50 B5 CL.F BA 90 SA4 KW 1.1 230/400/50 B14 CL.F BA 90 SA4 KW 1.1 230/400/50 B3 CL.F |
BA 90LA4 | 1,5 | 1400 | 10,23 | 38 | 55 | 22,5 | BA 90 LA4 KW 1,5 230/400/50 B5 CL.F BA 90 LA4 KW 1,5 230/400/50 B14 CL.F BA 90 LA4 KW 1,5 230/400/50 B3 CL.F |
BA 90LB4 | 1,85 | 1400 | 12,62 | 38 | 55 | 24.0 | BA 90 LB4 KW 1.85 230/400/50 B5 CL.F BA 90 LB4 KW 1.85 230/400/50 B14 CL.F BA 90 LB4 KW 1.85 230/400/50 B3 CL.F |
BA 90LC4 | 2,2* | 1390 | 15,12 | 38 | 55 | 24.0 | BA 90 LC4 KW 2.2 230/400/50 B5 CL.F BA 90 LC4 KW 2.2 230/400/50 B14 CL.F BA 90 LC4 KW 2.2 230/400/50 B3 CL.F |
BA 100LA4 | 2,2 | 1410 | 14,90 | 50 | 57 | 32 | BA 100 LA4 KW 2,2 230/400/50 B5 CL.F BA 100 LA4 KW 2,2 230/400/50 B14 CL.F BA 100 LA4 KW 2,2 230/400/50 B3 CL.F |
BA 100LB4 | 3,0 | 1410 | 20,32 | 50 | 57 | 36 | BA 100 LB4 KW 3 230/400/50 B5 CL.F BA 100 LB4 KW 3 230/400/50 B14 CL.F BA 100 LB4 KW 3 230/400/50 B3 CL.F |
BA 112MB4 | 4,0 | 1415 | 27,00 | 80 | 61 | 45 | BA 112 MB4 KW 4 230/400/50 B5 CL.F BA 112 MB4 KW 4 230/400/50 B14 CL.F BA 112 MB4 KW 4 230/400/50 B3 CL.F |
BA 112MC4 | 5,5* | 1420 | 36,99 | 80 | 61 | 50 | BA 112 MC4 KW 5.5 230/400/50 B5 CL.F BA 112 MC4 KW 5.5 230/400/50 B14 CL.F BA 112 MC4 KW 5.5 230/400/50 B3 CL.F |
BA 132SB4 | 5,5 | 1430 | 36,73 | 150 | 62 | 78 | BA 132 SB4 KW 5,5 230/400/50 B5 CL.F BA 132 SB4 KW 5,5 230/400/50 B14 CL.F BA 132 SB4 KW 5,5 230/400/50 B3 CL.F |
BA 132MA4 | 7,5 | 1435 | 49,91 | 150 | 62 | 87 | BA 132 MA4 KW 7,5 230/400/50 B5 CL.F BA 132 MA4 KW 7,5 230/400/50 B14 CL.F BA 132 MA4 KW 7,5 230/400/50 B3 CL.F |
BA 132MB4 | 9,2* | 1445 | 60,80 | 150 | 62 | 100 | BA 132 MB4 KW 9.2 230/400/50 B5 CL.F BA 132 MB4 KW 9.2 230/400/50 B14 CL.F BA 132 MB4 KW 9.2 230/400/50 B3 CL.F |
BA 132MBX4 | 11,0* | 1440 | 72,95 | 150 | 62 | 100 | BA 132 MBX4 KW 11.0 230/400/50 B5 CL.F BA 132 MBX4 KW 11.0 230/400/50 B14 CL.F BA 132 MBX4 KW 11.0 230/400/50 B3 CL.F |
BA 160MA4 | 9,2 | 1460 | 60,18 | 190 | 63 | 148 | BA 160 MA4 KW 9.2 400/690/50 B5 CL.F BA 160 MA4 KW 9.2 400/690/50 B14 CL.F BA 160 MA4 KW 9.2 400/690/50 B3 CL.F |
BA 160MB4 | 11,0 | 1460 | 71,95 | 190 | 63 | 154 | BA 160 MB4 KW 11,0 400/690/50 B5 CL.F BA 160 MB4 KW 11,0 400/690/50 B3 CL.F |
BA 160LA4 | 15,0 | 1460 | 98,12 | 190 | 63 | 171 | BA 160 LA4 KW 15.0 400/690/50 B5 CL.F BA 160 LA4 KW 15.0 400/690/50 B3 CL.F |
BA 180LA4 | 18,5 | 1460 | 121,01 | 300 | 64 | 243 | BA 180 LA4 KW 18.5 400/690/50 B5 CL.F BA 180 LA4 KW 18.5 400/690/50 B3 CL.F |
BA 180LB4 | 22,0 | 1460 | 143,90 | 300 | 64 | 243 | BA 180 LB4 KW 22.0 400/690/50 B5 CL.F BA 180 LB4 KW 22.0 400/690/50 B3 CL.F |
BA 200LB4 | 30,0 | 1455 | 196,91 | 300 | 66 | 274 | BA 200 LB4 KW 30.0 400/690/50 B5 CL.F BA 200 LB4 KW 30.0 400/690/50 B3 CL.F |
BA 225S4 | 37,0 | 1475 | 239,56 | 400 | 68 | 392 | BA 225 S4 KW 37.0 400/690/50 B5 CL.F BA 225 S4 KW 37.0 400/690/50 B3 CL.F |
BA 225M4 | 45,0 | 1475 | 291,36 | 400 | 68 | 440 | BA 225 M4 KW 45.0 400/690/50 B5 CL.F BA 225 M4 KW 45.0 400/690/50 B3 CL.F |
6 полюсов (синхронная скорость вращения электродвигателя 1000 об/мин)
марка | мощность, кВт | скорость, об/мин | крутящий момент, Нм | Момент торможения, Нм | Уровень шума, дБ | Вес, Кг |
BA 71 A6 | 0.18 | 875 | 1.96 | 14 | 45 | 10.5 |
BA 71 B6 | 0.25 | 900 | 2.65 | 14 | 45 | 11.0 |
BA 80 A6 | 0.37 | 910 | 3.88 | 18 | 47 | 14.5 |
BA 80 B6 | 0.55 | 900 | 5.84 | 18 | 47 | 15.5 |
BA 90 SA6 | 0.75 | 910 | 7.87 | 38 | 54 | 19.5 |
BA 90 LA6 | 1.1 | 910 | 11.54 | 38 | 54 | 22.0 |
BA 90 LB6 | 1.3* | 910 | 13.64 | 38 | 54 | 24.0 |
BA 100 LA6 | 1.5 | 930 | 15.40 | 50 | 56 | 33.0 |
BA 100 LB6 | 1.85* | 920 | 19.20 | 50 | 56 | 35.0 |
BA 112 MB6 | 2.2 | 945 | 22.23 | 80 | 58 | 45 |
BA 132 SB6 | 3.0 | 960 | 29.84 | 150 | 58 | 78 |
BA 132 MA6 | 4.0 | 960 | 39.79 | 150 | 58 | 83 |
BA 132 MB6 | 5.5 | 960 | 54.71 | 150 | 58 | 94 |
BA 160 MB6 | 7.5 | 965 | 74.22 | 190 | 59 | 156 |
BA 160 LA6 | 9.2* | 970 | 90.58 | 190 | 59 | 174 |
BA 160 LB6 | 11.0 | 970 | 108.30 | 190 | 59 | 174 |
BA 180 LB6 | 15.0 | 970 | 147.68 | 300 | 60 | 243 |
BA 200 LA6 | 18.5 | 970 | 182.14 | 300 | 61 | 289 |
BA 200 LB6 | 22.0 | 965 | 217.72 | 300 | 61 | 289 |
BA 225 M6 | 30.0 | 980 | 292.35 | 400 | 63 | 440 |
8 полюсов (синхронная скорость вращения электродвигателя 750 об/мин)
марка | мощность, кВт | скорость, об/мин | крутящий момент, Нм | Момент торможения, Нм | Уровень шума, дБ | Вес, Кг |
BA 71 A8 | 0,08 | 660 | 1,16 | 14 | 43 | 10,0 |
BA 71 B8 | 0,11 | 660 | 1,59 | 14 | 43 | 10,5 |
BA 80 A8 | 0,18 | 675 | 2,55 | 18 | 45 | 14,5 |
BA 80 B8 | 0,25 | 675 | 3,54 | 18 | 45 | 15,5 |
BA 90 SA8 | 0,37 | 680 | 5,20 | 38 | 46 | 20,0 |
BA 90 LA8 | 0,55 | 690 | 7,61 | 38 | 46 | 22,5 |
BA 90 LB8 | 0,65 | 690 | 9,00 | 38 | 46 | 24,0 |
BA 100 LA8 | 0,75 | 700 | 10,23 | 50 | 49 | 33,0 |
BA 100 LB8 | 1,1 | 700 | 15,01 | 50 | 49 | 35,0 |
BA 112 MB8 | 1,5 | 705 | 20,32 | 80 | 52 | 45 |
BA 132 SB8 | 2,2 | 700 | 30,01 | 150 | 55 | 73 |
BA 132 SB8 | 3,0 | 700 | 40,93 | 150 | 55 | 80 |
BA 160 MA8 | 4,0 | 725 | 52,69 | 190 | 58 | 156 |
BA 160 MB8 | 5,5 | 725 | 72,45 | 190 | 58 | 156 |
BA 160 LA8 | 7,5 | 725 | 98,79 | 190 | 58 | 174 |
BA 180 LB8 | 11,0 | 730 | 143,90 | 300 | 59 | 243 |
BA 200 LA8 | 15,0 | 730 | 196,23 | 300 | 60 | 243 |
BA 225 M8 | 22,0 | 735 | 285,85 | 400 | 62 | 440 |
Знаком (*) выдмічені електродвигуни, що мають "нестандартну" потужність.
Электродвигуни BA старих серій випуску замість маркування BA мають індекс CF.

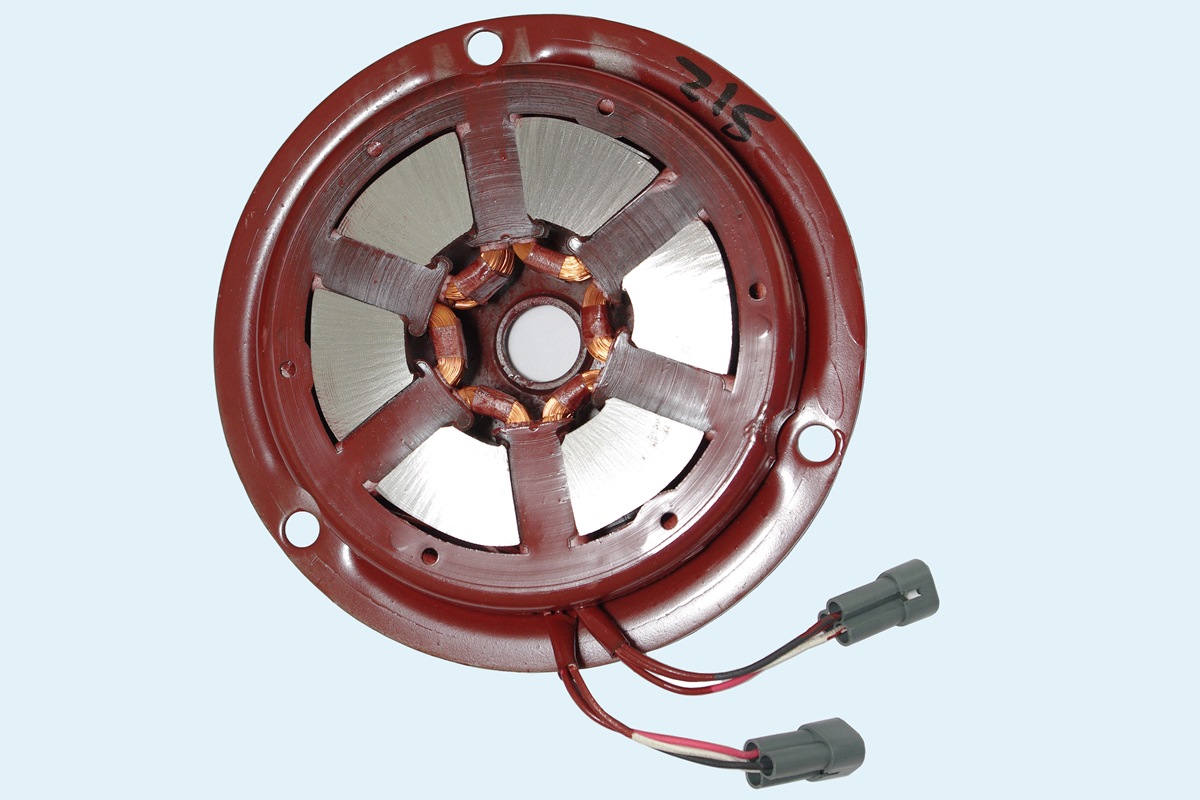

Для ремонта та обслуговування електродвигунів MGM motori elettrici з гальмом ви можете придбати гальмівні катушки, гальмівні диски, рухомі гальмівні пластини, або повністю гальмо двигуна в зборі.
Электродвигатель с фланцем можно легко установить на редуктор, тем самым получив мотор-редуктор с тормозом. Достаточно широкий сааортимент электродвигателей с тормозом вы можете купить на нашем складе в Киеве. Специалисты нашей компании помогут подобрать замену электродвигателей Bonfiglioli, Benzlers BA, Varvel, Saipee, Baldor, Demag Brakemotor, Leeson, Chiaravalli, Leroy Somer powerbloc, Lafert, Nord, STM, Motovario, Marathon electric, Unimount, WEG, WEM, Sew-eurodrive, Emerson, Fimec, Dodge, Flender, Reliance, также готовы предложить вам электродвигатели с тормозом производства Brook Crompton.
