УкраїнськаЗірочка для ланцюга 10B-1 загартована з обробленим посадочним отвором

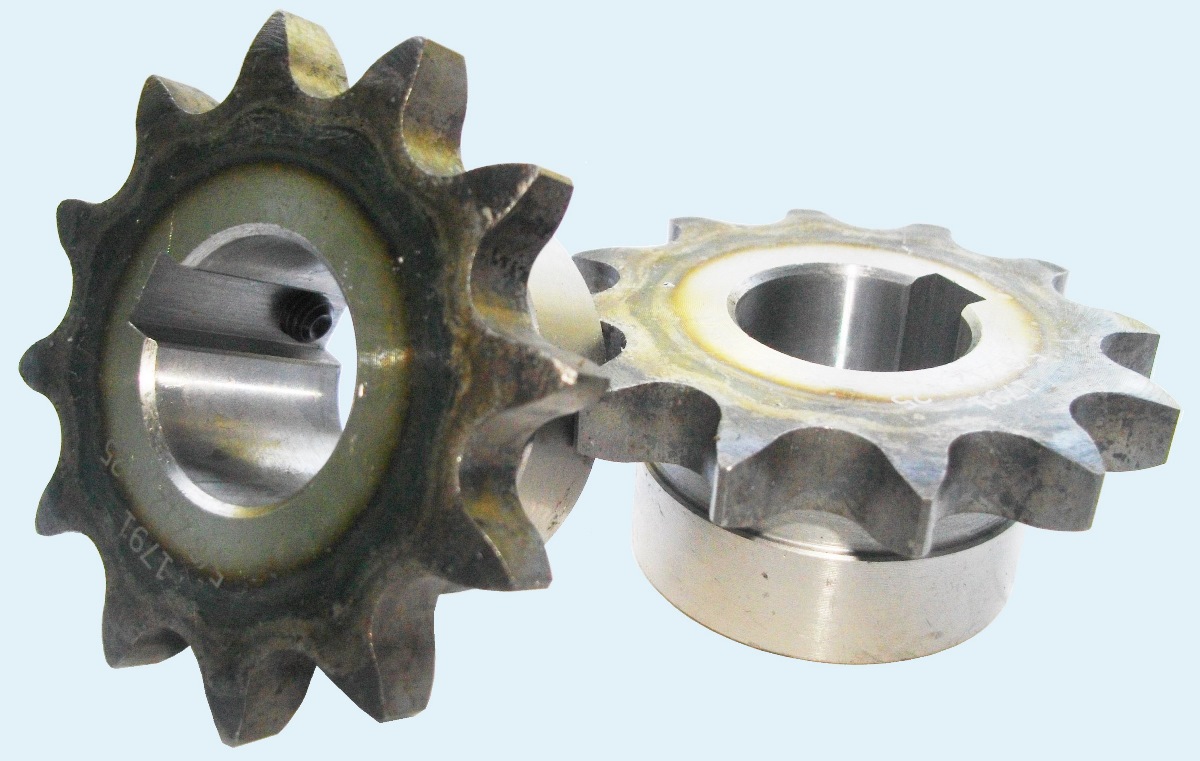

Зірочка ланцюга 10B-1 з загартованим зубом та посадочним отвором.
Ланцюг 10B1 має крок 15,875 мм та діаметр ролика 10,16 мм. Також, зірочка 10b-1 сумісна з ланцюгами ПР-15,875-2300-2 та ланцюгом американського стандарту - 10A-1. Також цю зірочку позна використовувати з ланцюгами з полим пальцем, нікельованими та нержавіючими ланцюгами.
Посадочний отвір 15 мм + шпоночний паз
| артикул Sati | Z | De | Dp | додаткоае позначення зірочки |
| 10SA510 d=15mm HT | 10 | 57,5 | 51,37 | 5/8-Z10 D=15, PHS 10B-1BS10X15 |
| 10SA511 d=15mm HT | 11 | 63,0 | 56,34 | 5/8-Z11 D=15, PHS 10B-1BS11X15 |
| 10SA512 d=15mm HT | 12 | 68,0 | 61,34 | 5/8-Z12 D=15, PHS 10B-1BS12X15 |
| 10SA513 d=15mm HT | 13 | 73,0 | 66,32 | 5/8-Z13 D=15, PHS 10B-1BS13X15 |
| 10SA514 d=15mm HT | 14 | 78,0 | 71,34 | 5/8-Z14 D=15, PHS 10B-1BS14X15 |
Посадочний отвір 16 мм + шпоночний паз
| артикул Sati | Z | De | Dp | додаткоае позначення зірочки |
| 10SA610 d=16mm HT | 10 | 57,5 | 51,37 | 5/8-Z10 D=16, PHS 10B-1BS10X16 |
| 10SA611 d=16mm HT | 11 | 63,0 | 56,34 | 5/8-Z11 D=16, PHS 10B-1BS11X16 |
| 10SA612 d=16mm HT | 12 | 68,0 | 61,34 | 5/8-Z12 D=16, PHS 10B-1BS12X16 |
| 10SA613 d=16mm HT | 13 | 73,0 | 66,32 | 5/8-Z13 D=16, PHS 10B-1BS13X16 |
| 10SA614 d=16mm HT | 14 | 78,0 | 71,34 | 5/8-Z14 D=16, PHS 10B-1BS14X16 |
Посадочний отвір 18 мм + шпоночний паз
| артикул Sati | Z | De | Dp | додаткоае позначення зірочки |
| 10SA811 d=18mm HT | 11 | 63,0 | 56,34 | 5/8-Z11 D=18, PHS 10B-1BS11X18 |
| 10SA812 d=18mm HT | 12 | 68,0 | 61,34 | 5/8-Z12 D=18, PHS 10B-1BS12X18 |
| 10SA813 d=18mm HT | 13 | 73,0 | 66,32 | 5/8-Z13 D=18, PHS 10B-1BS13X18 |
| 10SA814 d=18mm HT | 14 | 78,0 | 71,34 | 5/8-Z14 D=18, PHS 10B-1BS14X18 |
Посадочний отвір 19 мм + шпоночний паз
| артикул Sati | Z | De | Dp | додаткоае позначення зірочки |
| 10SA910 d=19mm HT | 10 | 57,5 | 51,37 | 5/8-Z10 D=19, PHS 10B-1BS10X19 |
| 10SA911 d=19mm HT | 11 | 63,0 | 56,34 | 5/8-Z11 D=19, PHS 10B-1BS11X19 |
| 10SA912 d=19mm HT | 12 | 68,0 | 61,34 | 5/8-Z12 D=19, PHS 10B-1BS12X19 |
| 10SA913 d=19mm HT | 13 | 73,0 | 66,32 | 5/8-Z13 D=19, PHS 10B-1BS13X19 |
| 10SA914 d=19mm HT | 14 | 78,0 | 71,34 | 5/8-Z14 D=19, PHS 10B-1BS14X19 |
| 10SA915 d=19mm HT | 15 | 83,0 | 76,36 | 5/8-Z15 D=19, PHS 10B-1BS15X19 |
| 10SA916 d=19mm HT | 16 | 88,0 | 81,37 | 5/8-Z16 D=19, PHS 10B-1BS16X19 |
| 10SA917 d=19mm HT | 17 | 93,0 | 86,39 | 5/8-Z17 D=19, PHS 10B-1BS17X19 |
| 10SA918 d=19mm HT | 18 | 98,3 | 91,42 | 5/8-Z18 D=19, PHS 10B-1BS18X19 |
| 10SA919 d=19mm HT | 19 | 103,3 | 96,45 | 5/8-Z19 D=19, PHS 10B-1BS19X19 |
| 10SA920 d=19mm HT | 20 | 108,4 | 101,49 | 5/8-Z20 D=19, PHS 10B-1BS20X19 |
| 10SA921 d=19mm HT | 21 | 113,4 | 106,52 | 5/8-Z21 D=19, PHS 10B-1BS21X19 |
| 10SA922 d=19mm HT | 22 | 118,0 | 111,55 | 5/8-Z22 D=19, PHS 10B-1BS22X19 |
| 10SA923 d=19mm HT | 23 | 123,4 | 116,58 | 5/8-Z23 D=19, PHS 10B-1BS23X19 |
| 10SA924 d=19mm HT | 24 | 128,3 | 121,62 | 5/8-Z24 D=19, PHS 10B-1BS24X19 |
| 10SA925 d=19mm HT | 25 | 134,0 | 126,66 | 5/8-Z25 D=19, PHS 10B-1BS25X19 |
Зірочка загартована для ланцюга 10b-1, посадочний отвір 20 мм + шпоночний паз
| артикул Sati | Z | De | Dp | дополнительная маркировка звёздочки |
| 10SB010 d=20mm HT | 10 | 57,5 | 51,37 | 5/8-Z10 D=20, PHS 10B-1BS10X20 |
| 10SB011 d=20mm HT | 11 | 63,0 | 56,34 | 5/8-Z11 D=20, PHS 10B-1BS11X20 |
| 10SB012 d=20mm HT | 12 | 68,0 | 61,34 | 5/8-Z12 D=20, PHS 10B-1BS12X20 |
| 10SB013 d=20mm HT | 13 | 73,0 | 66,32 | 5/8-Z13 D=20, PHS 10B-1BS13X20 |
| 10SB014 d=20mm HT | 14 | 78,0 | 71,34 | 5/8-Z14 D=20, PHS 10B-1BS14X20 |
| 10SB015 d=20mm HT | 15 | 83,0 | 76,36 | 5/8-Z15 D=20, PHS 10B-1BS15X20 |
| 10SB016 d=20mm HT | 16 | 88,0 | 81,37 | 5/8-Z16 D=20, PHS 10B-1BS16X20 |
| 10SB017 d=20mm HT | 17 | 93,0 | 86,39 | 5/8-Z17 D=20, PHS 10B-1BS17X20 |
| 10SB018 d=20mm HT | 18 | 98,3 | 91,42 | 5/8-Z18 D=20, PHS 10B-1BS18X20 |
| 10SB019 d=20mm HT | 19 | 103,3 | 96,45 | 5/8-Z19 D=20, PHS 10B-1BS19X20 |
| 10SB020 d=20mm HT | 20 | 108,4 | 101,49 | 5/8-Z20 D=20, PHS 10B-1BS20X20 |
| 10SB021 d=20mm HT | 21 | 113,4 | 106,52 | 5/8-Z21 D=20, PHS 10B-1BS21X20 |
| 10SB022 d=20mm HT | 22 | 118,0 | 111,55 | 5/8-Z22 D=20, PHS 10B-1BS22X20 |
| 10SB023 d=20mm HT | 23 | 123,4 | 116,58 | 5/8-Z23 D=20, PHS 10B-1BS23X20 |
| 10SB024 d=20mm HT | 24 | 128,3 | 121,62 | 5/8-Z24 D=20, PHS 10B-1BS24X20 |
| 10SB025 d=20mm HT | 25 | 134,0 | 126,66 | 5/8-Z25 D=20, PHS 10B-1BS25X20 |
Зірочка загартована для ланцюга 10b-1, посадочний отвір 22 мм + шпоночний паз
| артикул Sati | Z | De | Dp | дополнительная маркировка звёздочки |
| 10SB212 d=22mm HT | 12 | 68,0 | 61,34 | 5/8-Z12 D=22, PHS 10B-1BS12X22 |
| 10SB213 d=22mm HT | 13 | 73,0 | 66,32 | 5/8-Z13 D=22, PHS 10B-1BS13X22 |
| 10SB214 d=22mm HT | 14 | 78,0 | 71,34 | 5/8-Z14 D=22, PHS 10B-1BS14X22 |
| 10SB215 d=22mm HT | 15 | 83,0 | 76,36 | 5/8-Z15 D=22, PHS 10B-1BS15X22 |
| 10SB216 d=22mm HT | 16 | 88,0 | 81,37 | 5/8-Z16 D=22, PHS 10B-1BS16X22 |
| 10SB217 d=22mm HT | 17 | 93,0 | 86,39 | 5/8-Z17 D=22, PHS 10B-1BS17X22 |
| 10SB218 d=22mm HT | 18 | 98,3 | 91,42 | 5/8-Z18 D=22, PHS 10B-1BS18X22 |
| 10SB219 d=22mm HT | 19 | 103,3 | 96,45 | 5/8-Z19 D=22, PHS 10B-1BS19X22 |
| 10SB220 d=22mm HT | 20 | 108,4 | 101,49 | 5/8-Z20 D=22, PHS 10B-1BS20X22 |
| 10SB221 d=22mm HT | 21 | 113,4 | 106,52 | 5/8-Z21 D=22, PHS 10B-1BS21X22 |
| 10SB222 d=22mm HT | 22 | 118,0 | 111,55 | 5/8-Z22 D=22, PHS 10B-1BS22X22 |
| 10SB223 d=22mm HT | 23 | 123,4 | 116,58 | 5/8-Z23 D=22, PHS 10B-1BS23X22 |
| 10SB224 d=22mm HT | 24 | 128,3 | 121,62 | 5/8-Z24 D=22, PHS 10B-1BS24X22 |
| 10SB225 d=22mm HT | 25 | 134,0 | 126,66 | 5/8-Z25 D=22, PHS 10B-1BS25X22 |
Зірочка загартована для ланцюга 10b-1, посадочний отвір 24 мм + шпоночний паз
| артикул Sati | Z | De | Dp | дополнительная маркировка звёздочки |
| 10SB410 d=24mm HT | 10 | 57,5 | 51,37 | 5/8-Z10 D=24, PHS 10B-1BS10X24 |
| 10SB411 d=24mm HT | 11 | 63,0 | 56,34 | 5/8-Z11 D=24, PHS 10B-1BS11X24 |
| 10SB412 d=24mm HT | 12 | 68,0 | 61,34 | 5/8-Z12 D=24, PHS 10B-1BS12X24 |
| 10SB413 d=24mm HT | 13 | 73,0 | 66,32 | 5/8-Z13 D=24, PHS 10B-1BS13X24 |
| 10SB414 d=24mm HT | 14 | 78,0 | 71,34 | 5/8-Z14 D=24, PHS 10B-1BS14X24 |
| 10SB415 d=24mm HT | 15 | 83,0 | 76,36 | 5/8-Z15 D=24, PHS 10B-1BS15X24 |
| 10SB416 d=24mm HT | 16 | 88,0 | 81,37 | 5/8-Z16 D=24, PHS 10B-1BS16X24 |
| 10SB417 d=24mm HT | 17 | 93,0 | 86,39 | 5/8-Z17 D=24, PHS 10B-1BS17X24 |
| 10SB418 d=24mm HT | 18 | 98,3 | 91,42 | 5/8-Z18 D=24, PHS 10B-1BS18X24 |
| 10SB419 d=24mm HT | 19 | 103,3 | 96,45 | 5/8-Z19 D=24, PHS 10B-1BS19X24 |
| 10SB420 d=24mm HT | 20 | 108,4 | 101,49 | 5/8-Z20 D=24, PHS 10B-1BS20X24 |
| 10SB421 d=24mm HT | 21 | 113,4 | 106,52 | 5/8-Z21 D=24, PHS 10B-1BS21X24 |
| 10SB422 d=24mm HT | 22 | 118,0 | 111,55 | 5/8-Z22 D=24, PHS 10B-1BS22X24 |
| 10SB423 d=24mm HT | 23 | 123,4 | 116,58 | 5/8-Z23 D=24, PHS 10B-1BS23X24 |
| 10SB424 d=24mm HT | 24 | 128,3 | 121,62 | 5/8-Z24 D=24, PHS 10B-1BS24X24 |
| 10SB425 d=24mm HT | 25 | 134,0 | 126,66 | 5/8-Z25 D=24, PHS 10B-1BS25X24 |
Зірочка загартована для ланцюга 10b-1, посадочний отвір + шпоночний паз
| артикул Sati | Z | De | Dp | дополнительная маркировка звёздочки |
| 10SB511 d=25mm HT | 11 | 63,0 | 56,34 | 5/8-Z11 D=25, PHS 10B-1BS11X25 |
| 10SB512 d=25mm HT | 12 | 68,0 | 61,34 | 5/8-Z12 D=25, PHS 10B-1BS12X25 |
| 10SB513 d=25mm HT | 13 | 73,0 | 66,32 | 5/8-Z13 D=25, PHS 10B-1BS13X25 |
| 10SB514 d=25mm HT | 14 | 78,0 | 71,34 | 5/8-Z14 D=25, PHS 10B-1BS14X25 |
| 10SB515 d=25mm HT | 15 | 83,0 | 76,36 | 5/8-Z15 D=25, PHS 10B-1BS15X25 |
| 10SB516 d=25mm HT | 16 | 88,0 | 81,37 | 5/8-Z16 D=25, PHS 10B-1BS16X25 |
| 10SB517 d=25mm HT | 17 | 93,0 | 86,39 | 5/8-Z17 D=25, PHS 10B-1BS17X25 |
| 10SB518 d=25mm HT | 18 | 98,3 | 91,42 | 5/8-Z18 D=25, PHS 10B-1BS18X25 |
| 10SB519 d=25mm HT | 19 | 103,3 | 96,45 | 5/8-Z19 D=25, PHS 10B-1BS19X25 |
| 10SB520 d=25mm HT | 20 | 108,4 | 101,49 | 5/8-Z20 D=25, PHS 10B-1BS20X25 |
| 10SB521 d=25mm HT | 21 | 113,4 | 106,52 | 5/8-Z21 D=25, PHS 10B-1BS21X25 |
| 10SB522 d=25mm HT | 22 | 118,0 | 111,55 | 5/8-Z22 D=25, PHS 10B-1BS22X25 |
| 10SB523 d=25mm HT | 23 | 123,4 | 116,58 | 5/8-Z23 D=25, PHS 10B-1BS23X25 |
| 10SB524 d=25mm HT | 24 | 128,3 | 121,62 | 5/8-Z24 D=25, PHS 10B-1BS24X25 |
| 10SB525 d=25mm HT | 25 | 134,0 | 126,66 | 5/8-Z25 D=25, PHS 10B-1BS25X25 |
Посадочное отверстие 28 мм + шпоночный паз
| артикул Sati | Z | De | Dp | дополнительная маркировка звёздочки |
| 10SB811 d=28mm HT | 11 | 63,0 | 56,34 | 5/8-Z11 D=28, PHS 10B-1BS11X28 |
| 10SB812 d=28mm HT | 12 | 68,0 | 61,34 | 5/8-Z12 D=28, PHS 10B-1BS12X28 |
| 10SB813 d=28mm HT | 13 | 73,0 | 66,32 | 5/8-Z13 D=28, PHS 10B-1BS13X28 |
| 10SB814 d=28mm HT | 14 | 78,0 | 71,34 | 5/8-Z14 D=28, PHS 10B-1BS14X28 |
| 10SB815 d=28mm HT | 15 | 83,0 | 76,36 | 5/8-Z15 D=28, PHS 10B-1BS15X28 |
| 10SB816 d=28mm HT | 16 | 88,0 | 81,37 | 5/8-Z16 D=28, PHS 10B-1BS16X28 |
| 10SB817 d=28mm HT | 17 | 93,0 | 86,39 | 5/8-Z17 D=28, PHS 10B-1BS17X28 |
| 10SB818 d=28mm HT | 18 | 98,3 | 91,42 | 5/8-Z18 D=28, PHS 10B-1BS18X28 |
| 10SB819 d=28mm HT | 19 | 103,3 | 96,45 | 5/8-Z19 D=28, PHS 10B-1BS19X28 |
| 10SB820 d=28mm HT | 20 | 108,4 | 101,49 | 5/8-Z20 D=28, PHS 10B-1BS20X28 |
| 10SB821 d=28mm HT | 21 | 113,4 | 106,52 | 5/8-Z21 D=28, PHS 10B-1BS21X28 |
| 10SB822 d=28mm HT | 22 | 118,0 | 111,55 | 5/8-Z22 D=28, PHS 10B-1BS22X28 |
| 10SB823 d=28mm HT | 23 | 123,4 | 116,58 | 5/8-Z23 D=28, PHS 10B-1BS23X28 |
| 10SB824 d=28mm HT | 24 | 128,3 | 121,62 | 5/8-Z24 D=28, PHS 10B-1BS24X28 |
| 10SB825 d=28mm HT | 25 | 134,0 | 126,66 | 5/8-Z25 D=28, PHS 10B-1BS25X28 |
На сторінках нашого сайта ви можете завантажити PDF-каталоги зірочок, ланцюгів та направляючих. При необхідності проведення розразунку ланцюгової передачі - звертайтесь з технічним завданням до наших інженерів.
Михайло Павінов
інженер
(098) 083-58-09
