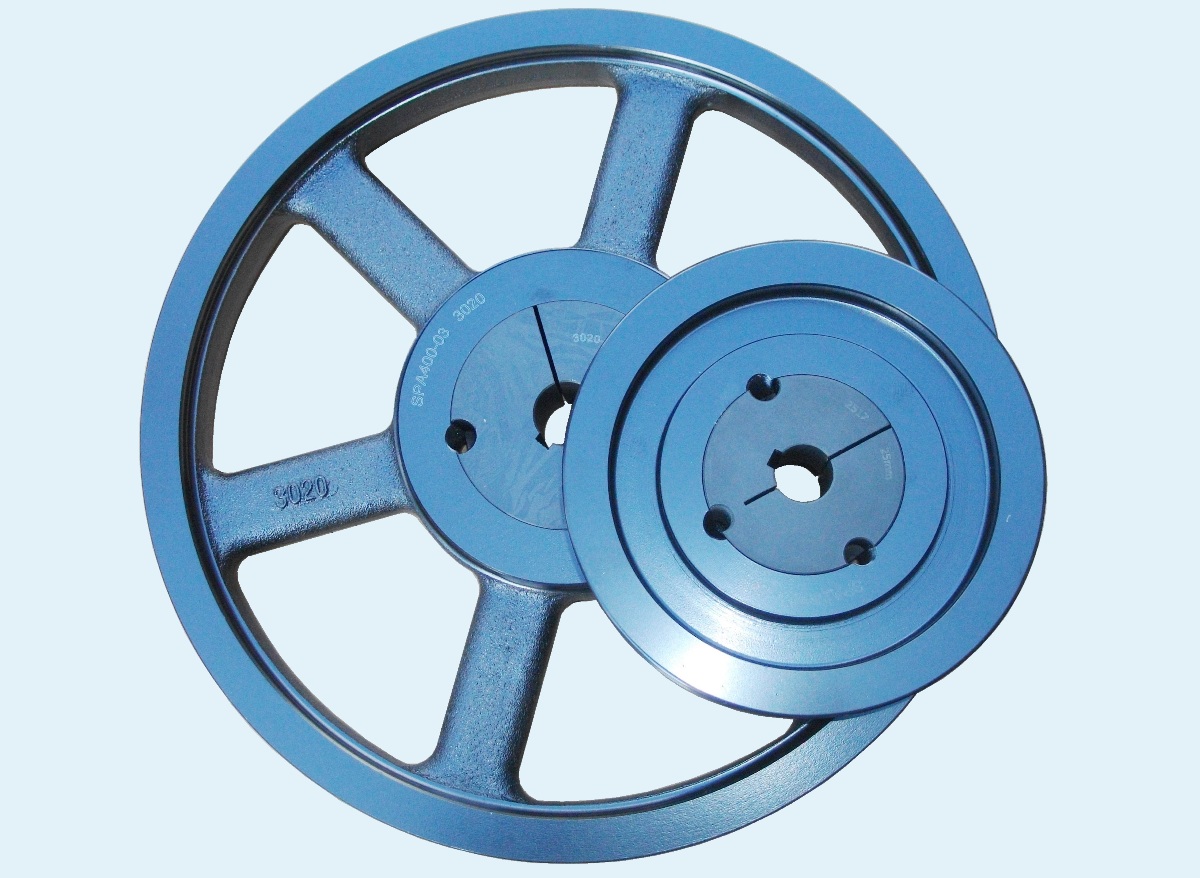

Шків клиновий привідний, воробництво Desch, Німеччина, Sati, Італія. Є одним з самий простих та доступних способів передачі потужності від електродвигуна на редуктор, насос, вентилятор, компресор.
Діапазон рекомендованих передаточних чисел при використанні клинових пасів знаходиться в діапазоні від 0,7 до 6.
Конструктивно клинові шківи поділяються на дві категорії:
- шківи під розточування (посадочний отвір не оброблений)
- шківи для встановлення на конічну втулку
- шківи для монтажу на безшпоночну муфту
DIN 2211 | DIN 2217 | DIN ISO 5290 | |||||||
DIN 7753 T1 | SPZ/ XPZ | SPA/ XPA | SPB/ XPB | SPC/ XPC | |||||
DIN 7753 T3 | AVX 10 | AVX 13 | (25) | 32 | |||||
DIN 2215/ DIN 2216 | 10 | 13 | 17 | 22 | |||||
DIN ISO | Z | A | B | C | - | D | 9N/9J | 15N/15J | 25N/25J |
RMA/MPRA | 3V/3VX | 5V/5VX | 8V | ||||||
bw | 8.5 | 11 | 14 | 19 | 21 | 27 | |||
b1 | ~9.7 | ~12.7 | ~16.3 | ~22 | ~25 | ~32 | 8.9 | 15.2 | 25.4 |
c | 2 | 2.8 | 3.5 | 4.8 | 6.3 | 8.1 | 0.6 | 1.3 | 2.5 |
e | 12 +/-0.3 | 15 +/-0.3 | 19 +/-0.4 | 25.5 +/-0.5 | 29 +/-0.5 | 37 +/-0.6 | 10.3 +/- | 17.5 +/-0.25 | 28.6 +/-0.4 |
f | 8 +/-0.6 | 10 +/-0.6 | 12.5 +/-0.8 | 17 +/-1 | 19 +/-1 | 24 +/-2 | 9 | 13 | 19 |
t min | 11 +/-0.6 | 13.8 +/-0.6 | 17.5 +/-0.6 | 23.8 +/-0.6 | 28 +/-0.6 | 33 +/-0.6 | 8.9 | 15.2 | 25.4 |
Вам терміново потрібен клиновий шків? До ваших послуг найбільший склад шківів на Україні. Ми готові запропонувати адекватні ціни та готові замінити шківи Optibelt, Fenner, Sati, Challenge, Lovejoy, Chiaravalli, Sit, Bea, Sedis, Gates.
Також ми готові запропонувати зі складу еластичні муфти, мотор-редуктори, клинові паси, електродвигуни, ланцюги та зірочки до них.
На сторінках нашого сайта ви можете скачати PDF-каталоги шківів та монтажних втулок, інструкції по монтажу та іншу технічну документацію. Звернувшись до наших інженерів ви можете замовити розрахунок клинопасових передач, підбір шківів та пасів згідно з технічним завданням.
