Бесшпоночная муфта KLHH

Швидкозмінна муфта

Муфта безшпоночна швидкозмінна Sati KLHH

Зажимна муфта System block KLHH - це безшпоночний фіксуючий елемент (не самоцентруючий) и здатний, в силу своїх компактних розмірів, створювати невеликий крутний момент фіксації. Використовуються фіксуючі втулки KLHH для монтажа на гладкий вал без шпонки різноманітних елементів приводу - зубчастих шківів, ступиць, зубчастих колес, еластичних муфт, керованих зчеплень.

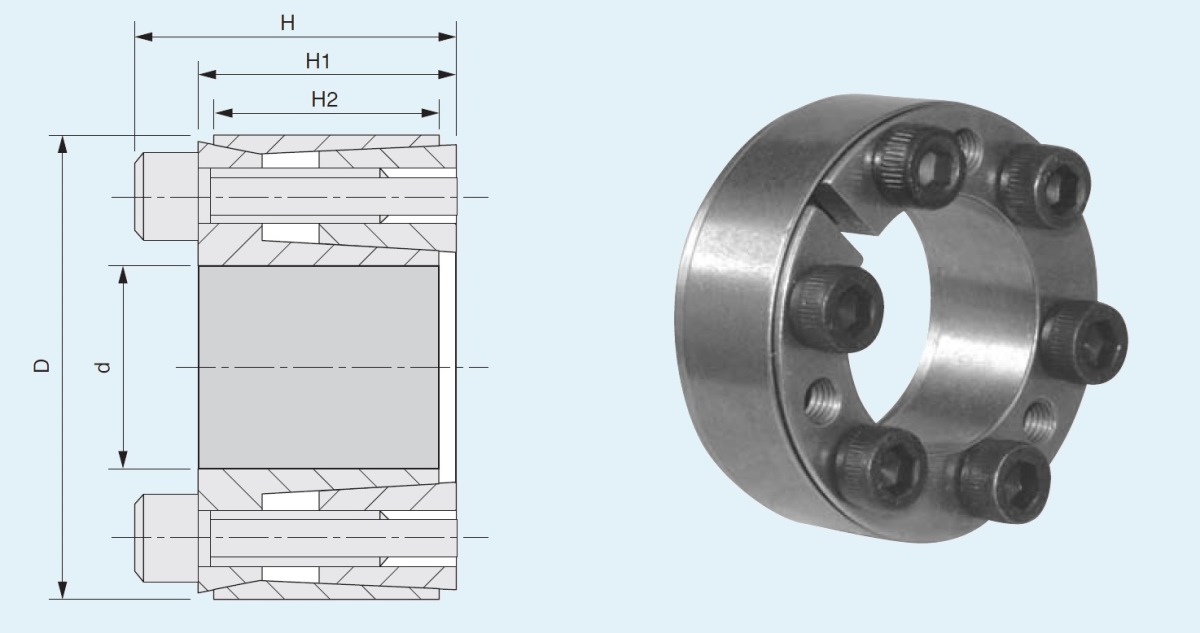

Розміри та мвркування безшпоночнийх затискних елементів Sati KLHH

 маркування артикул d,
 mm		 D,
 mm		 H1,
 mm
 Sati KLHH016 System block HH 16/32 16 32 18
 Sati KLHH018 System block HH 18/40 18 40 18
 Sati KLHH019 System block HH 19/41 19 41 18
 Sati KLHH020 System block HH 20/42 20 42 18
 Sati KLHH024 System block HH 24/46 24 46 18
 Sati KLHH025 System block HH 25/47 25 47 18
 Sati KLHH028 System block HH 28/50 28 50 18
 Sati KLHH030 System block HH 30/52 30 52 18
 Sati KLHH035 System block HH 35/57 35 57 21.5
 Sati KLHH036 System block HH 36/58 36 58 21.5
 Sati KLHH038 System block HH 38/60 38 60 21.5
 Sati KLHH040 System block HH 40/62 40 62 28
 Sati KLHH042 System block HH 42/70 42 70 28
 Sati KLHH045 System block HH 45/73 46 73 28
 Sati KLHH048 System block HH 48/76 48 76 28
 Sati KLHH050 System block HH 50/78 50 78 28
 Sati KLHH055 System block HH 55/83 55 83 28
 Sati KLHH060 System block HH 60/88 60 88 28
 Sati KLHH070 System block HH 70/105 70 105 35
 Sati KLHH080 System block HH 80/115 80 115 35
 Sati KLHH095 System block HH 95/130 95 130 35
