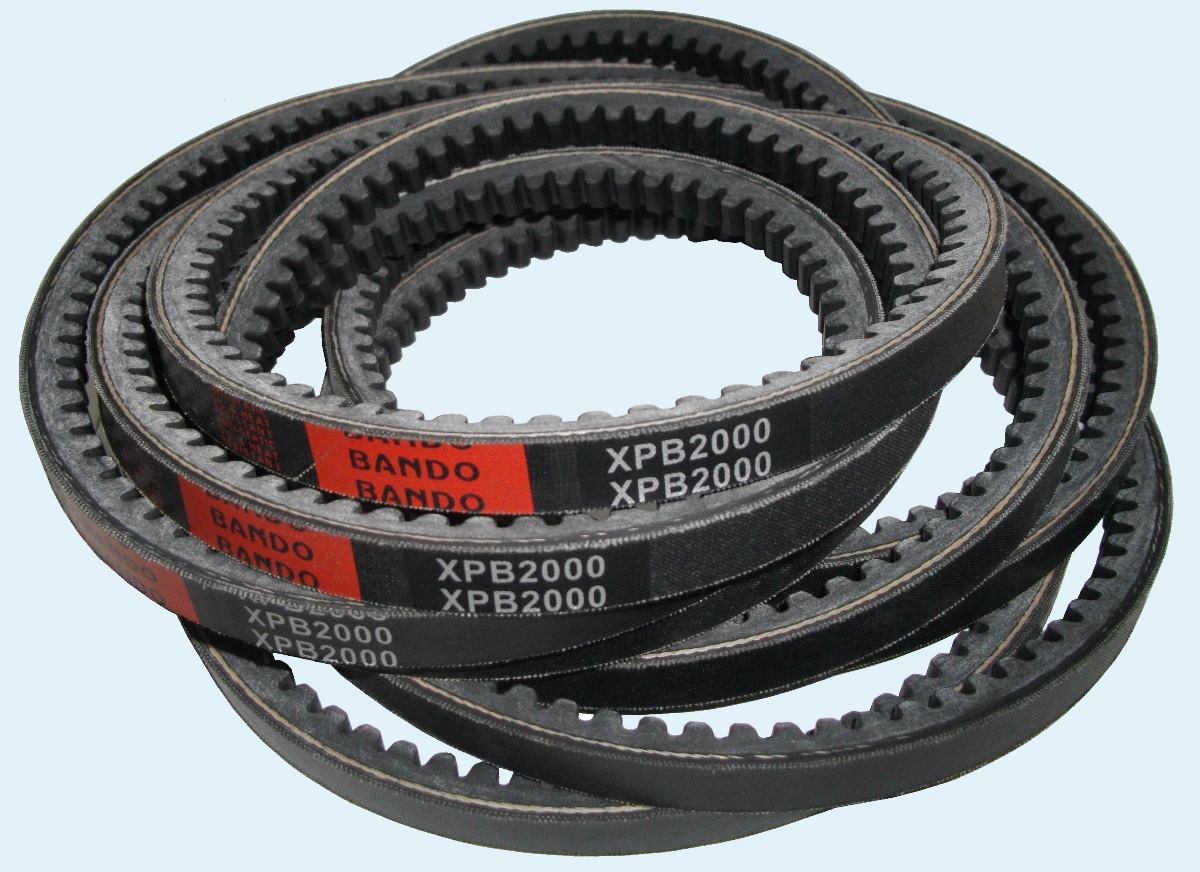

Пас привідний клиновий вузький Bando SPBX з фасонним зубом. Така конструкція паса дуже гнучка та добре вентилюється, тому паси профілю XPB мають високі механічні показники. Паси з фасонним зубом Bando XPB добре працюють в компресорах, кондиціонерах, чілерах та інших компактних швидкохідних передачах для передачі потужності з електродвигуна наприклад на редуктор через шківи.
Маркування клинових пасів може включати в себе різні довжини, тому при пошуку і виборі паса важливо рузуміти, яку саме довжину ви шукаєте, внутрішню, розрахункову чи зовнішню. Зазвичай, для цього на пасах є спеціальні індекси - Li, Lp, Lw, La.
Стандартні розміри пасів Бандо, Японія SPBX з фасонним зубом
маркування BANDO | DIN7753/1 ISO4184 | близький анатог 5VX |
Bando SPBX 950 Lw | XPB 950 | |
Bando SPBX 1150 Lw | XPB 1150 | |
Bando SPBX 1250 Lw | XPB 1250 | |
Bando SPBX 1260 Lw | XPB 1260 | 5VX 500 |
Bando SPBX 1288 Lw | XPB 1288 | |
Bando SPBX 1300 Lw | XPB 1300 | |
Bando SPBX 1320 Lw | XPB 1320 | |
Bando SPBX 1340 Lw | XPB 1340 | 3VX 530 |
Bando SPBX 1375 Lw | XPB 1375 | |
Bando SPBX 1400 Lw | XPB 1400 | 5VX 560 |
Bando SPBX 1410 Lw | XPB 1410 | |
Bando SPBX 1440 Lw | XPB 1440 | |
Bando SPBX 1450 Lw | XPB 1450 | |
Bando SPBX 1500 Lw | XPB 1500 | 5VX 600 |
Bando SPBX 1510 Lw | XPB 1510 | |
Bando SPBX 1550 Lw | XPB 1550 | |
Bando SPBX 1575 Lw | XPB 1575 | |
Bando SPBX 1590 Lw | XPB 1590 | |
Bando SPBX 1600 Lw | XPB 1600 | 5VX 630 |
Bando SPBX 1650 Lw | XPB 1650 | 5VX 650 |
Bando SPBX 1690 Lw | XPB 1690 | |
Bando SPBX 1700 Lw | XPB 1700 | 5VX 670 |
Bando SPBX 1720 Lw | XPB 1720 | |
Bando SPBX 1800 Lw | XPB 1800 | 5VX 710 |
Bando SPBX 1850 Lw | XPB 1850 | |
Bando SPBX 1860 Lw | XPB 1860 | |
Bando SPBX 1900 Lw | XPB 1900 | 5VX 750 |
Bando SPBX 1950 Lw | XPB 1950 | |
Bando SPBX 2000 Lw | XPB 2000 | 5VX 800 |
Bando SPBX 2020 Lw | XPB 2020 | |
Bando SPBX 2040 Lw | XPB 2040 | |
Bando SPBX 2060 Lw | XPB 2060 | 5VX 820 |
Bando SPBX 2120 Lw | XPB 2120 | 5VX 840 |
Bando SPBX 2132 Lw | XPB 2132 | |
Bando SPBX 2150 Lw | XPB 2150 | 5VX 850 |
Bando SPBX 2180 Lw | XPB 2180 | |
Bando SPBX 2240 Lw | XPB 2240 | |
Bando SPBX 2260 Lw | XPB 2260 | |
Bando SPBX 2270 Lw | XPB 2270 | |
Bando SPBX 2280 Lw | XPB 2280 | |
Bando SPBX 2360 Lw | XPB 2360 | |
Bando SPBX 2410 Lw | XPB 2410 | 5VX 950 |
Bando SPBX 2430 Lw | XPB 2430 | |
Bando SPBX 2500 Lw | XPB 2500 | |
Bando SPBX 2530 Lw | XPB 2530 | 5VX 1000 |
Bando SPBX 2600 Lw | XPB 2600 | |
Bando SPBX 2665 Lw | XPB 2665 | |
Bando SPBX 2680 Lw | XPB 2680 | 5VX 1060 |
Bando SPBX 2730 Lw | XPB 2730 | |
Bando SPBX 2800 Lw | XPB 2800 | |
Bando SPBX 2840 Lw | XPB 2840 | 5VX 1120 |
Bando SPBX 2990 Lw | XPB 2990 | |
Bando SPBX 3000 Lw | XPB 3000 | 5VX 1180 |
Bando SPBX 3150 Lw | XPB 3150 | |
Bando SPBX 3350 Lw | XPB 3350 | 5VX 1320 |
Bando SPBX 3550 Lw | XPB 3550 | 5VX 1400 |
Bando SPBX 3750 Lw | XPB 3750 | |
XPB 3825 | 5VX 1500 | |
XPB 4050 | 5VX 1600 | |
XPB 4300 | 5VX 1700 | |
XPB 4550 |
Часто клинові вузькі паси з фасонним зубом bando SPBX заміняють паси американького стандарту RMA 5VX
Для побудування приводів та редукторних механізміів ви можете придбати клинові шківи, що монтируються на монтажні втулки та безшпоночні швикозмінні муфти. Привідні паси Бандо - якісна альтернатива пасам Gates, quad power, Balflex Titanium, Optibelt super TX m=s, Super X-power s=c, Contitech, Fenner, GooD Year, CX, Rubena, Megadyne oleostatic, Stomil Sanok, Exellent, Pix X-Power, Mitsuboshi.
Ви можете замовити розрахунок клинопасових передач. На сайті нашаї компанії ви знайдете PDF-каталоги шківів і пасів та додаткову технічну інформацію.
