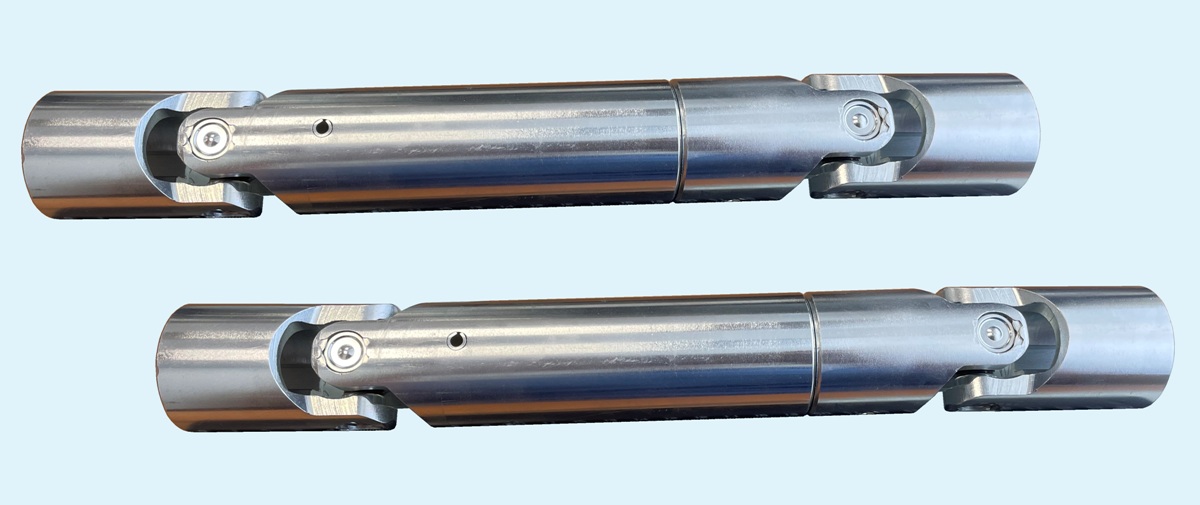

В широком спектре карданных валов Элсо отдельное место занимают компактные карданные валы. Данные серии нашли применение в стекольной промышленности, авиастроении, полиграфическом оборудовании.
В отличие от серий 0.700 и 0.800 - карданный вал DIN 808 0.600 оснащён крестовинами с игольчатым подшипником, максимальная рабочая скорость - до 5000 об/мин
Конструктивное исполнение: телескопический карданный вал, одношарнирная и двухшарнирная карданная муфта, возможно быстросьёмное исполнение. Материал карданного вала - корозионностойкие и нержавеющие стали.
Основные размеры и механические характеристики карданных валов серии 0.600
| способ присоединения | крут. мом. | А | В | F | стандартные варианты длина + ход | ступица | ||||
| круглое отв. | отверстие со шпон. пазом | квадратное отверстие | Нм | мм | мм | мм | S1+X1 мм | S2+X2 мм | S3+X3 мм | М, мм |
| 0.616.100 | 0.616.103 | 0.616.104 | 6 | 16 | 10 | 8 | 165+15 | 185+30 | 210+60 | 26 |
| 0.620.100 | 0.620.103 | 0.620.104 | 15 | 20 | 12 | 10 | 174+20 | 194+40 | 224+70 | 31 |
| 0.625.100 | 0.625.103 | 0.625.104 | 20 | 25 | 16 | 12 | 198+25 | 228+55 | 248+75 | 37 |
| 0.632.100 | 0.632.103 | 0.632.104 | 40 | 32 | 20 | 16 | 234+30 | 264+60 | 294+90 | 43 |
| 0.640.100 | 0.640.103 | 0.640.104 | 80 | 40 | 25 | 20 | 301+40 | 321+60 | 371+110 | 54 |
| 0.650.100 | 0.650.103 | 0.650.104 | 120 | 50 | 32 | 25 | 372+50 | 422+100 | 472+150 | 66 |
| 0.663.100 | 0.663.103 | 0.650.104 | 250 | 63 | 40 | 32 | 475+70 | 505+100 | 585+180 | 83 |
Стандартный допустимый угол перегиба в шарнире для карданных валов серии 0.600 составляет 45 градусов.
Приведённые стандартные величины длины и удлиннения являются рекомендуемыми, но по специальному заказу возможно изготовление карданных валов с другими вариантами длин, а также с другими присоединительными размерами.
Также, выпускаются карданные валы Elso с быстросьёмными ступицами.
- Круглое отверстие со шпоночным пазом - исполнение 0.ХХХ.423
- шестигранное отверстие - исполнение 0.ХХХ.426
Вы можете купить карданный вал передающий крутящий момент от 6 до 1370 Нм для передачи движения с электрмотора на редуктор или с мотор-редуктора на исполнительный орган оборудования. Угол перегиба может составлять до 45 градусов (хорошая альтернатива эластичной муфте).
Инженеры нашей компании помогут вам подобрать необходимый карданный вал а также смогут предложить альтернативу продукции LoveJoy, GWB и других производителей. Размеры карданных валов вы сможете найти в каталоге, размещённом внизу страницы.
Следует акцентировать внимание, что карданные валы Elso серии 0.600 являются необслуживаемыми, компания-производитель не поставляет отдельно комплектующие для их обслуживания и ремонта.
На сторінках нашого сайта ви можете завантажити PDF-каталоги карданних валів та еластичних муфт, додаткову технічну інформацію. За консультаціями та допомогою в розрахунках - звертайтесь, будь ласка, до наших інженервів.
