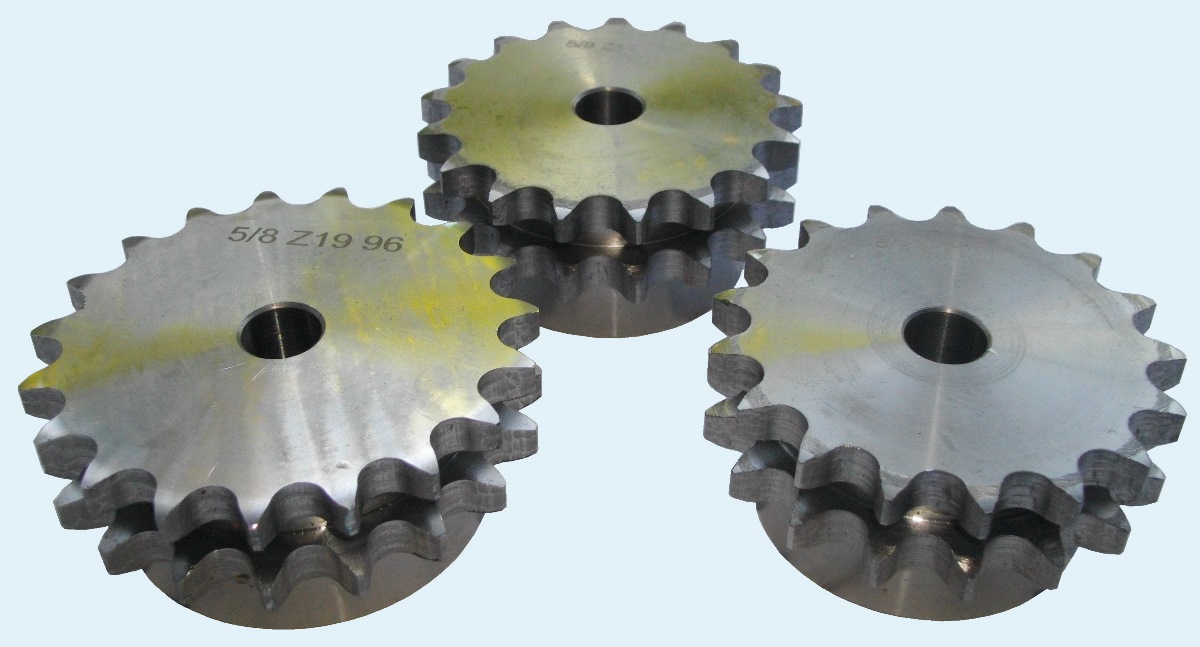

УкраїнськаЗірочка для ланцюга 10B-2 двохрядна
Зірочка для двохрядного ланцюга 10B2 / 2ПР-15,875
Основні розміри зірочок для двохрядного ланцюга 10B2 - крок ланцюга 15,875мм, діаметр ролика 10,16 мм
| артикул | Z зубці | De | Dp | Допоміжне маркування |
| Sati PD 10008 | 8 | 47,0 | 41,48 | 10B2 Z=8, PHS 10B-2B8 |
| Sati PD 10009 | 9 | 52,6 | 46,42 | 10B2 Z=9, PHS 10B-2B9 |
| Sati PD 10010 | 10 | 57,5 | 51,37 | 10B2 Z=10, PHS 10B-2B10 |
| Sati PD 10011 | 11 | 63,0 | 56,34 | 10B2 Z=11, PHS 10B-2B11 |
| Sati PD 10012 | 12 | 68,0 | 61,34 | 10B2 Z=12, PHS 10B-2B12 |
| Sati PD 10013 | 13 | 73,0 | 66,32 | 10B2 Z=13, PHS 10B-2B13 |
| Sati PD 10014 | 14 | 78,0 | 71,34 | 10B2 Z=14, PHS 10B-2B14 |
| Sati PD 10015 | 15 | 83,0 | 76,36 | 10B2 Z=15, PHS 10B-2B15 |
| Sati PD 10016 | 16 | 88,0 | 81,37 | 10B2 Z=16, PHS 10B-2B16 |
| Sati PD 10017 | 17 | 93,0 | 86,39 | 10B2 Z=17, PHS 10B-2B17 |
| Sati PD 10018 | 18 | 98,3 | 91,42 | 10B2 Z=18, PHS 10B-2B18 |
| Sati PD 10019 | 19 | 103,3 | 96,45 | 10B2 Z=19, PHS 10B-2B19 |
| Sati PD 10020 | 20 | 108,4 | 101,49 | 10B2 Z=20, PHS 10B-2B20 |
| Sati PD 10021 | 21 | 113,4 | 106,52 | 10B2 Z=21, PHS 10B-2B21 |
| Sati PD 10022 | 22 | 118,0 | 111,55 | 10B2 Z=22, PHS 10B-2B22 |
| Sati PD 10023 | 23 | 123,4 | 116,58 | 10B2 Z=23, PHS 10B-2B23 |
| Sati PD 10024 | 24 | 128,3 | 121,62 | 10B2 Z=24, PHS 10B-2B24 |
| Sati PD 10025 | 25 | 134,0 | 126,66 | 10B2 Z=25, PHS 10B-2B25 |
| Sati PD 10026 | 26 | 139,0 | 131,70 | 10B2 Z=26, PHS 10B-2B26 |
| Sati PD 10027 | 27 | 144,0 | 136,75 | 10B2 Z=27, PHS 10B-2B27 |
| Sati PD 10028 | 28 | 148,7 | 141,78 | 10B2 Z=28, PHS 10B-2B28 |
| Sati PD 10029 | 29 | 153,8 | 146,83 | 10B2 Z=29, PHS 10B-2B29 |
| Sati PD 10030 | 30 | 158,8 | 151,87 | 10B2 Z=30, PHS 10B-2B30 |
| Sati PD 10031 | 31 | 163,9 | 156,92 | 10B2 Z=31, PHS 10B-2B21 |
| Sati PD 10032 | 32 | 168,9 | 161,95 | 10B2 Z=32, PHS 10B-2B32 |
| Sati PD 10033 | 33 | 174,5 | 167,00 | 10B2 Z=33, PHS 10B-2B33 |
| Sati PD 10034 | 34 | 179,0 | 172,05 | 10B2 Z=34, PHS 10B-2B34 |
| Sati PD 10035 | 35 | 184,1 | 177,10 | 10B2 Z=35, PHS 10B-2B35 |
| Sati PD 10036 | 36 | 189,1 | 182,15 | 10B2 Z=36, PHS 10B-2B36 |
| Sati PD 10037 | 37 | 194,2 | 187,20 | 10B2 Z=37, PHS 10B-2B37 |
| Sati PD 10038 | 38 | 199,2 | 192,24 | 10B2 Z=38, PHS 10B-2B38 |
| Sati PD 10039 | 39 | 204,2 | 197,29 | 10B2 Z=39, PHS 10B-2B39 |
| Sati PD 10040 | 40 | 109,3 | 202,34 | 10B2 Z=40, PHS 10B-2B40 |
| Sati PD 10042 | 42 | 219,9 | 212,44 | 10B2 Z=42, PHS 10B-2B42 |
| Sati PD 10043 | 43 | 224.9 | 217.49 | 10B2 Z=43, PHS 10B-2B43 |
| Sati PD 10044 | 44 | 230,0 | 222,53 | 10B2 Z=44, PHS 10B-2B44 |
| Sati PD 10045 | 45 | 235,0 | 227,58 | 10B2 Z=45, PHS 10B-2B45 |
| Sati PD 10046 | 46 | 240,1 | 232,63 | 10B2 Z=46, PHS 10B-2B46 |
| Sati PD 10048 | 48 | 250,2 | 242,73 | 10B2 Z=48, PHS 10B-2B48 |
| Sati PD 10050 | 50 | 260,3 | 252,82 | 10B2 Z=50, PHS 10B-2B50 |
| Sati PD 10051 | 51 | 265.3 | 257.87 | 10B2 Z=51, PHS 10B-2B51 |
| Sati PD 10055 | 55 | 285,5 | 278,08 | 10B2 Z=55, PHS 10B-2B55 |
| Sati PD 10056 | 56 | 290.6 | 283.13 | 10B2 Z=56, PHS 10B-2B56 |
| Sati PD 10057 | 57 | 296,0 | 288,18 | 10B2 Z=57, PHS 10B-2B57 |
| Sati PD 10060 | 60 | 310,8 | 303,32 | 10B2 Z=60, PHS 10B-2B60 |
| Sati PD 10072 | 72 | 371,9 | 363,95 | 10B2 Z=72, PHS 10B-2B72 |
| Sati PD 10076 | 76 | 392,1 | 384,16 | 10B2 Z=76, PHS 10B-2B76 |
| Sati PD 10095 | 95 | 488,5 | 480,14 | 10B2 Z=95, PHS 10B-2B95 |
На сторінках нашого сайта ви можете завантажити PDF-каталоги зірочок, ланцюгів та допоміжну технічну інформацію. Звертайтесь до наших інженерів - ви можете замовити розрахунок пасових передач, розрахунок ланцюгових передач, підбір еластичних муфт, електродвигунів та редукторів за технічним завданням.
