Для монтажа звёздочек, шкивов, рабочих колёс вентилляторов с помощью монтажных втулок Taper Bush широкое применение нашли стальные навариваемые ступицы.

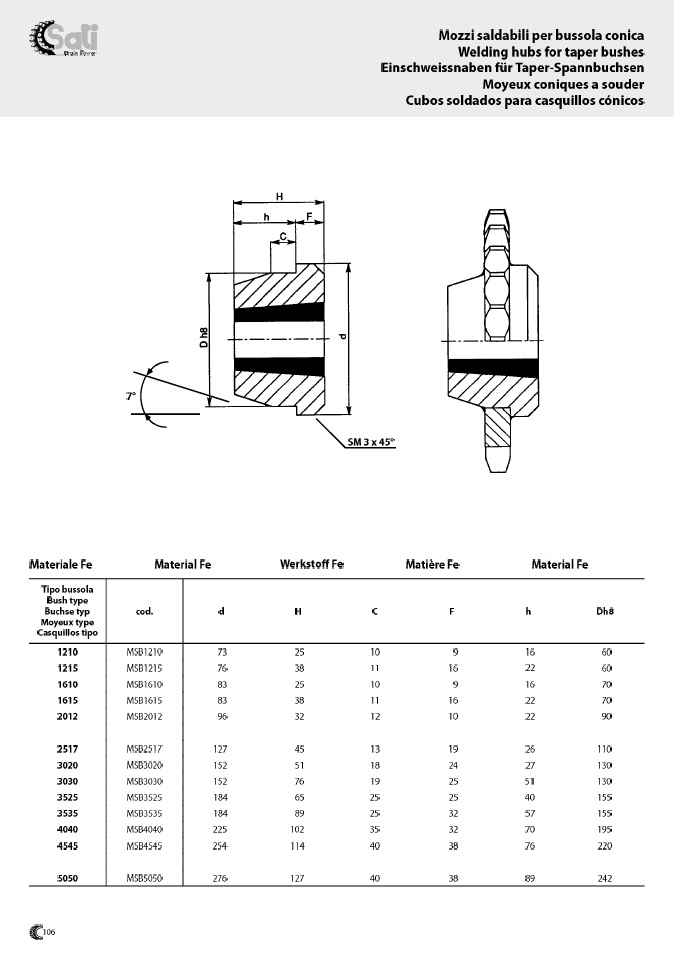

маркировка | тип втулки Taper bush | отверстие | A | B. h7 | D | E | F | альтернативная маркировка | |
min | max | ||||||||
MSB1210 | TB 1210 | 11 | 32 | 73 | 60 | 25 | 9 | 10 | PHH WM12 |
MSB1215 | TB 1215 | 11 | 28 | 76 | 60 | 38 | 16 | 11 | |
MSB1610 | TB 1610 | 14 | 42 | 83 | 70 | 25 | 9 | 10 | PHH WM16-1 |
MSB1615 | TB 1615 | 14 | 42 | 83 | 70 | 38 | 16 | 11 | PHH WM16-2 |
MSB2012 | TB 2012 | 14 | 50 | 96 | 90 | 32 | 10 | 12 | PHH WM20 |
MSB2517 | TB 2517 | 16 | 65 | 127 | 110 | 45 | 19 | 13 | PHH WM25 |
MSB3020 | TB 3020 | 25 | 75 | 152 | 130 | 51 | 24 | 18 | PHH WM30-1 |
MSB3030 | TB 3030 | 35 | 75 | 152 | 130 | 76 | 25 | 19 | PHH WM30-2 |
MSB3525 | TB 3525 | 35 | 80 | 184 | 155 | 65 | 25 | 25 | |
MSB3535 | TB 3535 | 35 | 90 | 184 | 155 | 89 | 32 | 25 | PHH WM35 |
MSB4040 | TB 4040 | 40 | 100 | 225 | 195 | 102 | 32 | 35 | PHH WM40 |
MSB4545 | TB 4545 | 55 | 100 | 254 | 220 | 114 | 38 | 40 | PHH WM45 |
MSB5050 | TB 5050 | 70 | 125 | 276 | 242 | 127 | 38 | 40 | PHH WM50 |
С помощью привариваемых и привинчиваемых ступиц вы сможете легко и точно смонтировать крыльчатку, звёздочку или другой исполнительный узел на валу электродвигателя, редуктора, мотор-редуктора, гидронасоса. Конструктивно ступицы под приваривание Sati аналогичны ступицам Challenge, SKF,
Готовы предложить широкий ассортимент ступиц производства компании Sati, Италия, а также звёздочки, шкивы, шестерни, муфты, бесшпоночные зажимные элементы.
