Підшипник ковзання виробництва німецької компанії Desch drive technology. Призначені для роботи в умовах високих ударних навантажень. На відміну від підшипників кочення мають помітно більшу поверхню опори, але мають менші допустимі швидкості.
В якості антифрикційного маткріалу використовується бронза RG7 (CuSn7Zn4Pb7-C)

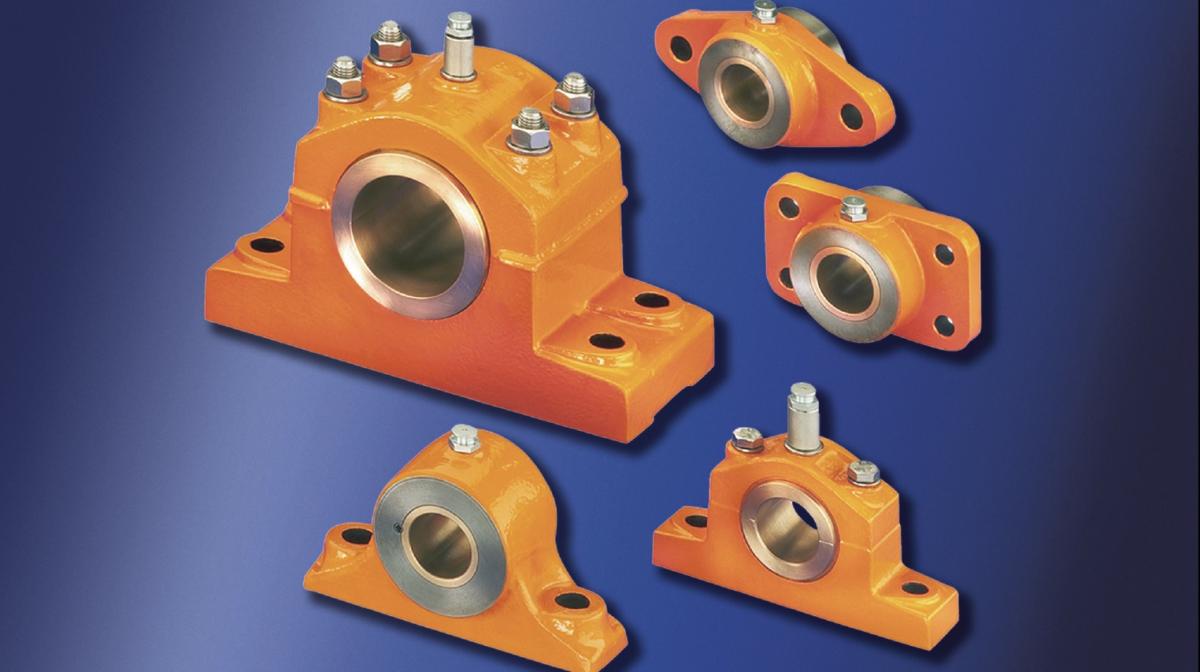

В асортименті представлені 5 типів підшипників ковзання:

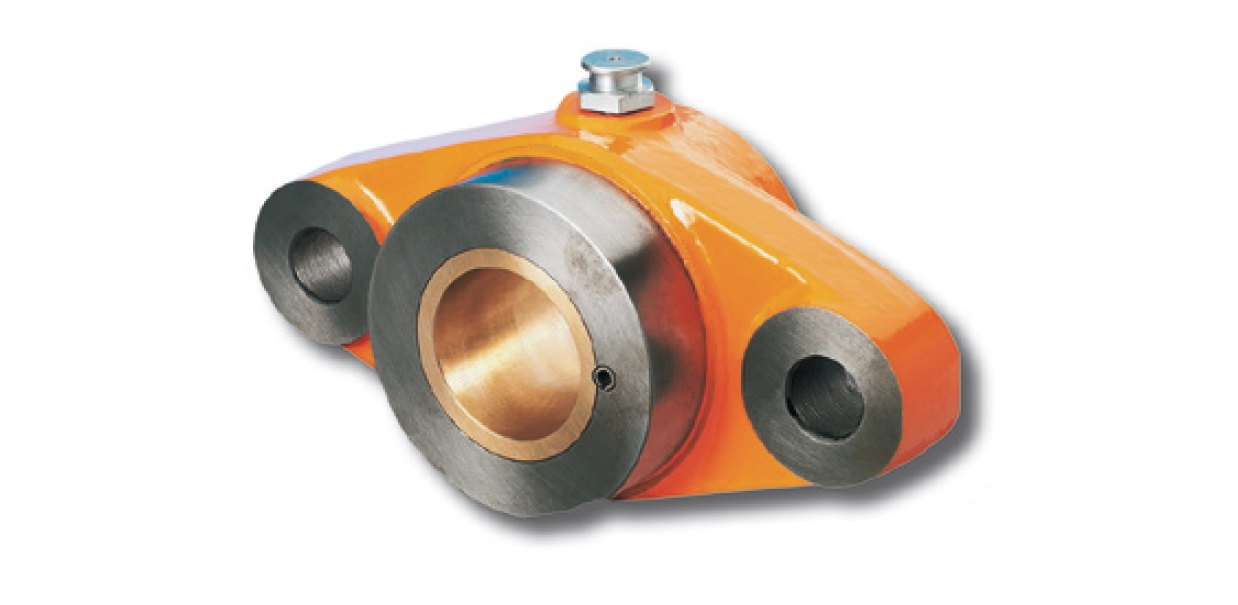

Підшипник DIN 502 має два конструктивних виконання - із бронзовою втулкою (антифрикційна бронза), та без втулки (чавунна опора). Готові запропонувати наступні розміри підшипників:
діаметр отвору | довжина опори | вага | |
бронзова втулка Тип А | без втулки Тип В | мм | кг |
DIN502 form B 25 | 60 | 1,2 | |
DIN502 form B 30 | |||
DIN502 form A 25 | DIN502 form B 35 | 60 | 1,4 |
DIN502 form A 30 | DIN502 form B 40 | ||
DIN502 form A 35 | DIN502 form B 45 | 70 | 3 |
DIN502 form A 40 | DIN502 form B 50 | ||
DIN502 form A 45 | DIN502 form B 55 | 80 | 4,2 |
DIN502 form A 50 | DIN502 form B 60 | ||
DIN502 form A 55 | DIN502 form B 65 | 90 | 5,8 |
DIN502 form A 60 | DIN502 form B 70 | ||
DIN502 form A 70 | DIN502 form B 70 | 100 | 9 |
DIN502 form B 80 |
Підшипник ковзання Desch DIN 503 має наступні конструктивні розміри
діаметр отвору | довжина опори | вага | |
бронзова втулка Тип А | без втулки Тип В | мм | кг |
35 | 45 | 70 | 3,1 |
40 | 50 | ||
45 | 60 | 80 | 5,5 |
50 | |||
55 | 70 | 90 | 8,1 |
60 | |||
70 | 80 | 100 | 12,2 |
80 | 90 | 100 | 14,9 |
90 | 100 | 120 | 26,6 |
100 | 120 | 32 |

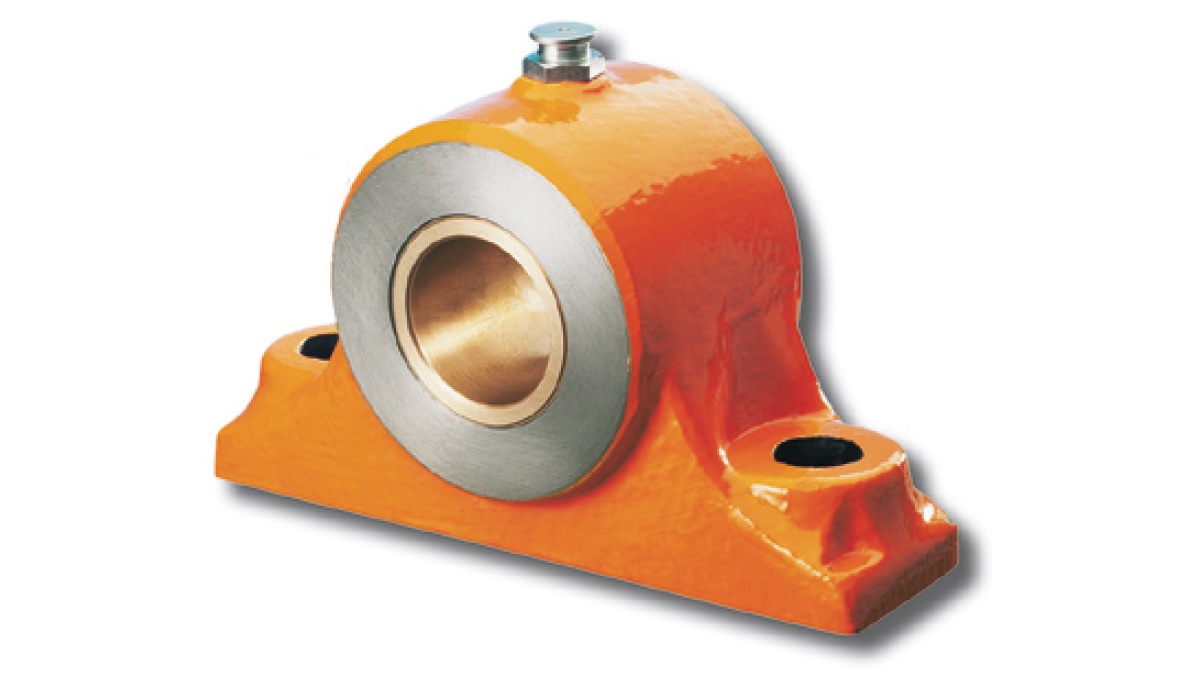

Підшипники згідно DIN 504 мають наступні розміри
діаметр отвору | довжина опори | вага | |
бронзова втулка Тип А | бронзова втулка Тип В | мм | кг |
20 | 50 | 1,3 | |
25 | 60 | 2 | |
30 | |||
25 | 35 | 60 | 3 |
30 | 40 | ||
35 | 45 | 70 | 4,2 |
40 | 50 | ||
45 | 55 | 80 | 5,5 |
50 | 60 | ||
60 | 70 | 90 | 8,3 |
70 | 80 | 100 | 11,6 |
80 | 90 | 100 | 17 |
90 | 100 | 120 | 22 |
100 | 120 | 35 |

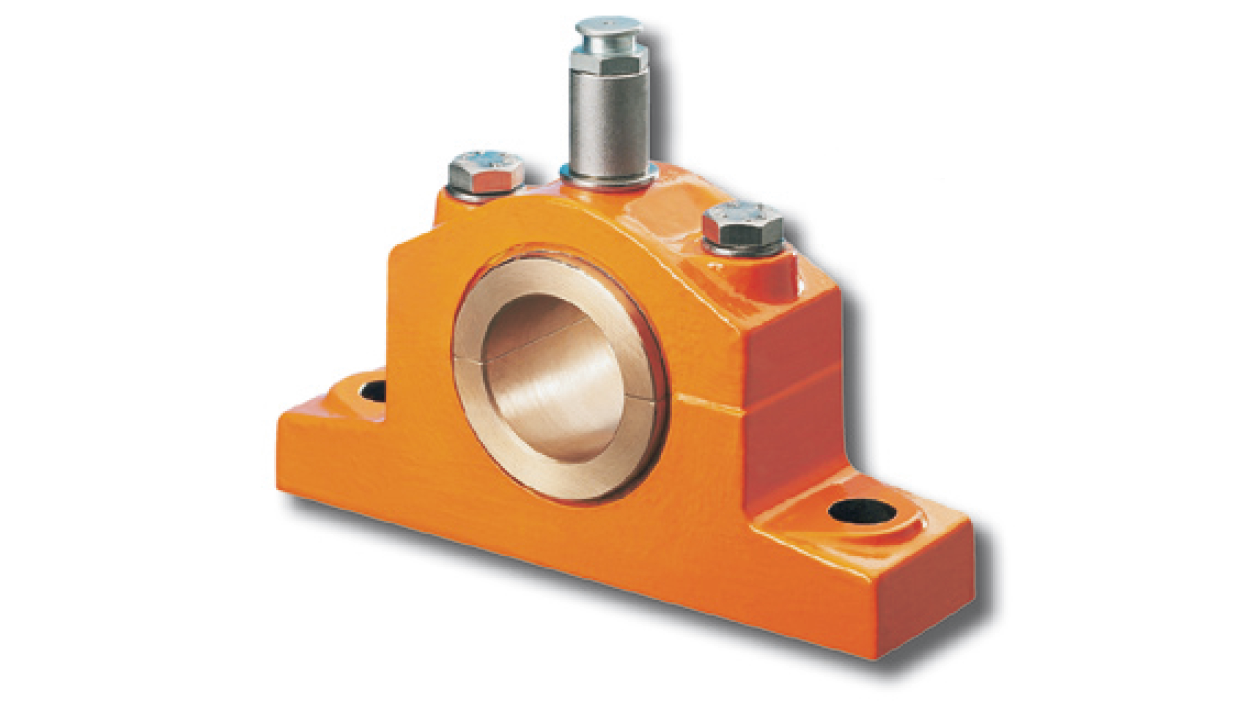

Підшипник ковзання Desch Antriebstechnik DIN 505 L виготовляються виключно з бронзовими антифрикційними втулками. Представлені наступні типорозміри:
Діаметр опори | довжина опори | вага |
мм | мм | кг |
25 | 45 | 1,6 |
30 | ||
35 | 50 | 3 |
40 | ||
45 | 55 | 3 |
50 | ||
55 | 60 | 4 |
60 | ||
70 | 65 | 7,1 |
80 | 75 | 10,2 |
90 | 85 | 13,4 |
100 | 95 | 19 |
110 | ||
125 | 110 | 29,2 |
140 | 125 | 39 |
150 |

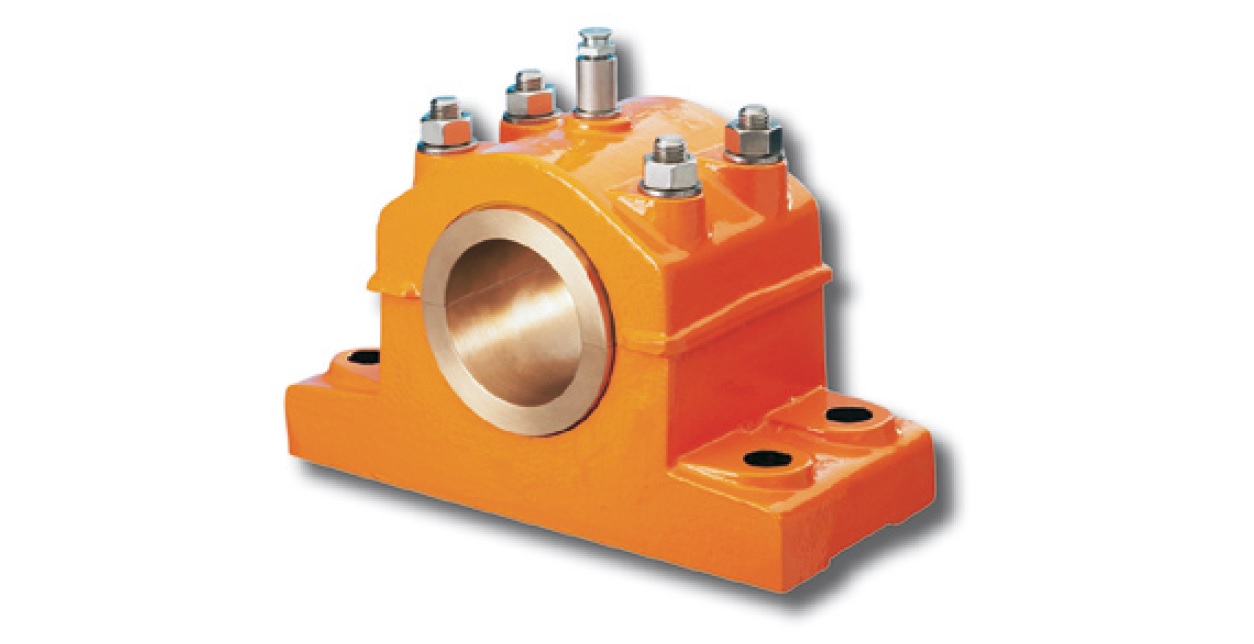

Підшипник DIN 506 має найбільші розміри в стандартному асортименті компанії Desch. Готові запропонувати наступні типорозміри підшипників:
діаметр опори | довжина опори | вага |
мм | мм | кг |
80 | 140 | 21 |
90 | 160 | 26 |
100 | 180 | 36 |
110 | ||
125 | 200 | 48 |
130 | ||
140 | 220 | 59 |
150 | ||
160 | 260 | 115 |
180 | ||
200 | 300 | 234 |
220 | ||
240 | 355 | 440 |
260 | ||
280 | 400 | 540 |
300 |
Окремо ви можете придбати бронзові втулки для ремонту підшмпника ковзання або для виготовлення підшипника з нестандартними приєднувальними розмірами.
Для комплектації важких приводів ви також зможете придбати редуктори, електродвигуни, гідромуфти, клинові шківи, паси, зубчасті муфти, салазки електродвигунів. Інженери нашої компанії нададуть вам каталоги та необхідні технічні консультації, допоможуть провести розрахунки та підбір комплектуючих та редукторних механізмів.
