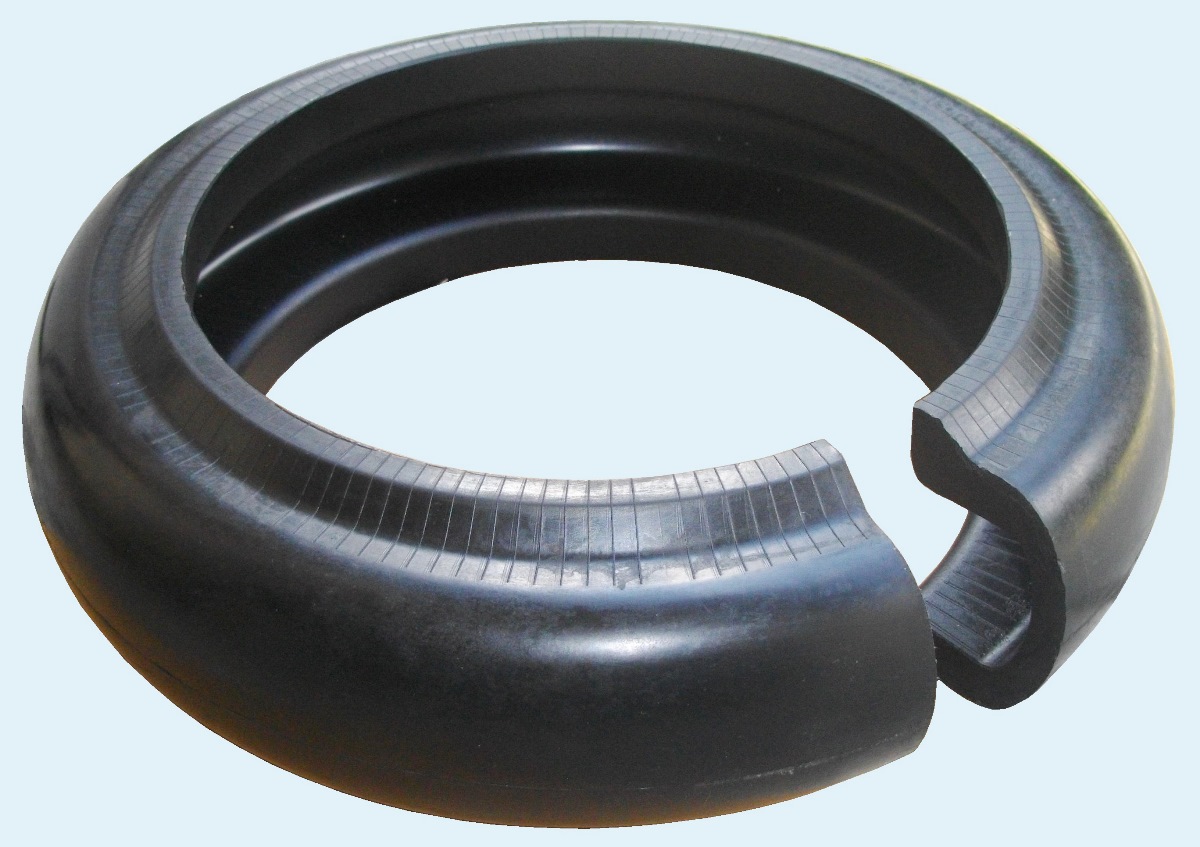

Муфта эластична Flex - від компанії Desch antriebstechnik. Завдяки гнучкому елементу торовидної форми муфта дозволяє компенсувати велику похибку розташування валів, вібрацію та зменшує ударні навантаження. Використання муфти Desch Flex з еластичним елементом FRAS рекоменндоване для роботи у вибухонебезпечному середовищі.
Основні характеристики торових еластичних муфт Desch antriebstechnik - Flex
Типоразмер | Da | Mомент | N max | Тип B | Тип F | Тип H | Альтернатива | |||
mm | Нм | об/мин | D1 min | D1 max | TB | max bore | TB | max bore | ||
D 40 | 104 | 24 | 4500 | 12 | 30 | 1008 | 25 | 1008 | 25 | EBWT 105, F40 |
D 50 | 133 | 66 | 4500 | 15 | 38 | 1210 | 32 | 1210 | 32 | EBWT 135, F45, F50 |
D 60 | 165 | 127 | 4000 | 18 | 45 | 1610 | 42 | 1610 | 42 | EBWT 165, F60 |
D 70 | 187 | 250 | 3600 | 22 | 50 | 2012 | 50 | 1610 | 42 | EBWT 190, F70 |
D 80 | 211 | 375 | 3100 | 25 | 60 | 2517 | 60 | 2012 | 50 | EBWT 210, F80 |
D 90 | 235 | 500 | 3000 | 28 | 70 | 2517 | 60 | 2517 | 60 | EBWT 235, F85, F90 |
D 100 | 254 | 675 | 2600 | 32 | 80 | 3020 | 75 | 2517 | 60 | EBWT 255, F100 |
D 110 | 279 | 875 | 2300 | 30 | 90 | 3020 | 75 | 3020 | 75 | EBWT 280, F110 |
D 120 | 314 | 1330 | 2050 | 38 | 100 | 3525 | 100 | 3020 | 75 | EBWT 315, F120 |
D 140 | 359 | 2325 | 1800 | 75 | 130 | 3525 | 100 | 3525 | 100 | EBWT 360, F140 |
D 160 | 402 | 3770 | 1600 | 75 | 140 | 4030 | 115 | 4030 | 115 | EBWT 400, F160 |
D 180 | 470 | 6270 | 1500 | 75 | 150 | 4535 | 125 | 4535 | 125 | EBWT 470, F180 |
D 200 | 508 | 9325 | 1300 | 85 | 150 | 4535 | 125 | 4535 | 125 | EBWT 510, F200 |
D 220 | 562 | 11600 | 1100 | 85 | 160 | 5040 | 125 | 5040 | 125 | EBWT 560, F220 |
D 250 | 628 | 14675 | 1000 | 85 | 190 | - | - | - | - | EBWN 630, F250 |
Торова муфта Flex має високу якість, надійна і має помірну ціну, та може замінити муфти Siemens Elpex-B, Fenner Fenaflex tyre coupling, SKF Flex, Renold tyreflex, Tecnamic FLEX, TOYO Lab-Flex coupling, Rathi tyre coupling, Reich multi cross, Uni-Rdive tyre coupling, Dunlop, Stromag periflex, LoveJoy tyre-flex, Paraflex tyre coupling,
Для побудування приводів та редукторних механізмів ви також можете придбати кулачкові муфти, зубчасті поліамідні муфти, зірочки для роликових ланцюгів, направляючі та натяжні пристрої, електродвигуни, мотори з гальмом, редуктори, мотор-редуктори, сервоприводи, компактні мотор-редуктори, карданні вали, привідні шківи SPZ, SPA, SPB, SPC, клинові паси Z/0, A/13, B/17, C/22, D/32, E/38, зубчасті паси KPS S14M та зубчасті шківи.
На сторінках нашого сайта ви можете знайти PDF-каталоги, допоміжну технічну інформацію, інструкцію з встановлення конусних затисків Taper bush. Звернувшись до наших інженерів ви можете замовити розрахунок пасових передач, ролзрахунок ланцюгових передач, підбір мотор-редукторів згідно технічного завдання, підбір та комплектування еластичних муфт.
