Еластична муфта Transfluid RBD

Transfluid муфта еластична

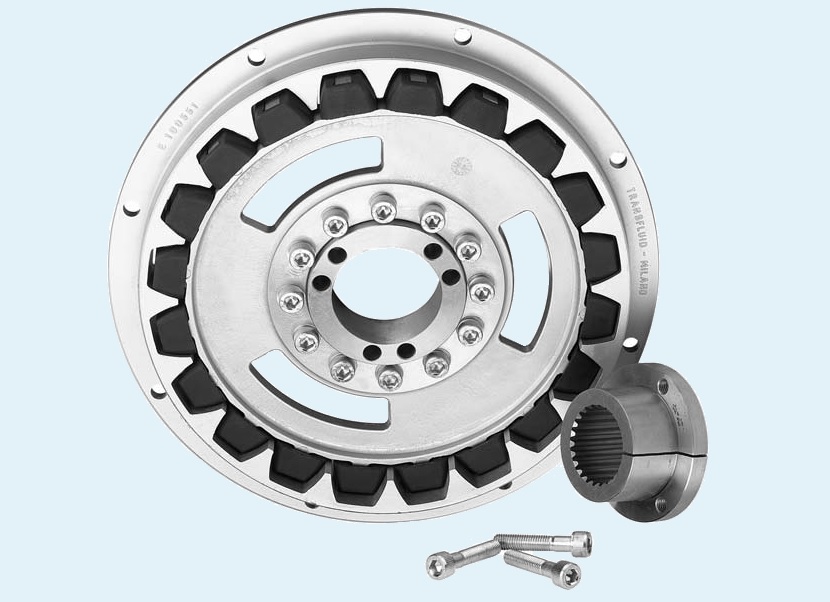

Пружна муфта Transfluid RBD - на маховик дизельного мотора

Еластчна муфта Transfluid RBD знайшла широке використання в парі з двигунами внутрішнього згорання (дизелі та газові двигуни). Муфта RBD має малу довжину, монтується беспосередньо на маховик двигуна, опціонально може оснащуватись SAE корпусом, а ткож таку муфту можна зустріти в комплекті з гідромуфтами.

Эластичная муфта

Пружна муфта Transfluid RBD використовується в системах відбору потужності, коробках передач, з гідромуфтами KPTO.еластична муфта Transfluid

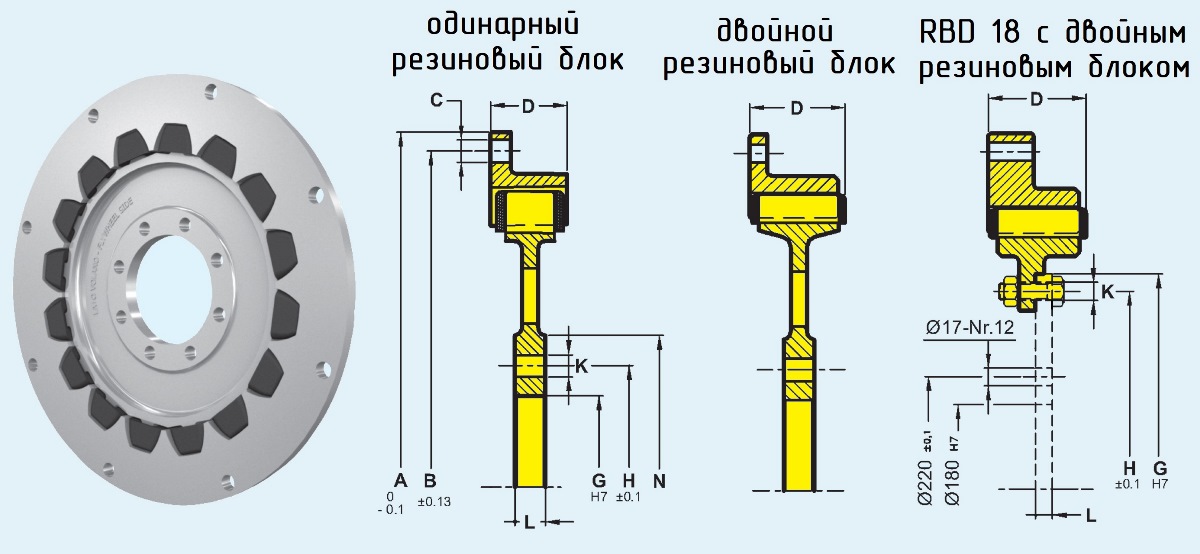

Розміри та маркування

 тип муфти тип еластичного
 елемента		 A, mm B, mm
 Transfluid RBD 6S GH5558BLU 215.9 200
 Transfluid RBD 7S GH5558BLU 241.3 222.2
 Transfluid RBD 8S GH5558BLU 263.525 244.5
 Transfluid RBD 10S GH5558BLU 258 265
 Transfluid RBD 10SS GH5558BLU 314.325 295.3
 Transfluid RBD 11S GH5558BLU 352.425 333.4
 Transfluid RBD 11D GHTF5791BLU 352.425 333.4
 Transfluid RBD 14S GH5558BLU 466.725 438.2
 Transfluid RBD 14D GHTF5791BLU 499.725 438.2
 Transfluid RBD 18D GHTF5791BLU 571.5 542.9

муфта Transfluid

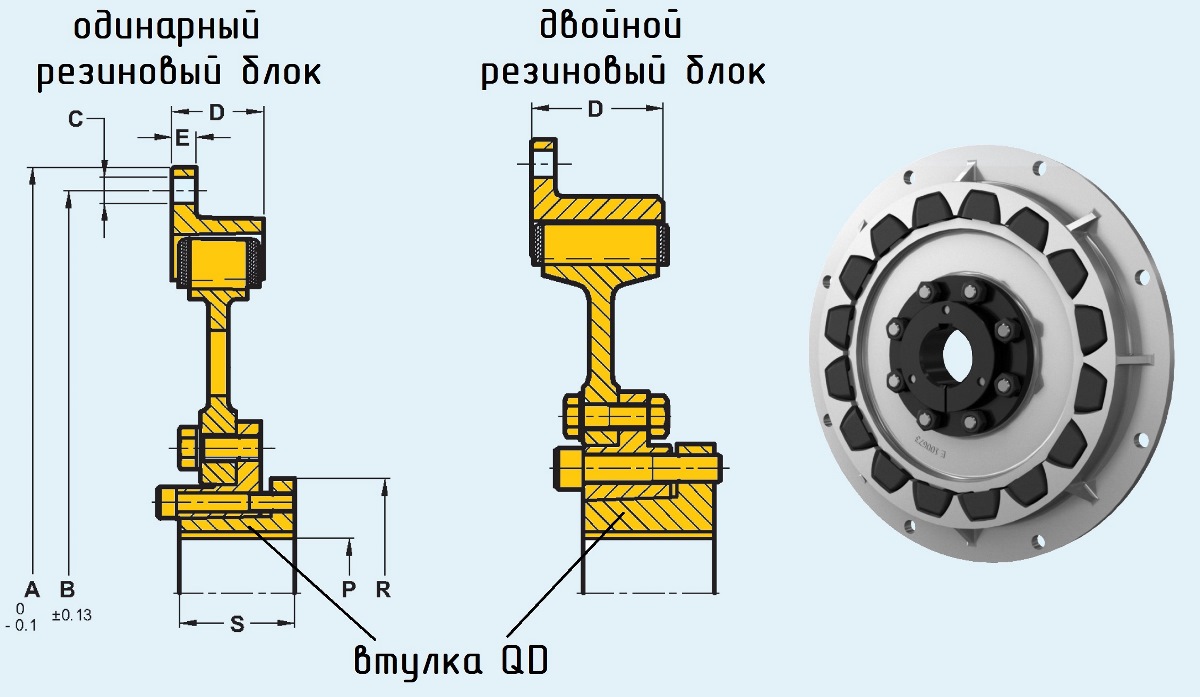

Розміри та маркування

 тип муфти втулка
 QD		 тип еластичного
 елемента		 A, mm B, mm S, nn R, mm
 Transfluid RBD 6S-QD SH GH5558BLU 215.9 200 31,5 68,3
 Transfluid RBD 7S-QD SH GH5558BLU 241.3 222.2 31,5 68,3
 Transfluid RBD 8S-QD SH GH5558BLU 263.525 244.5 31,5 68,3
 Transfluid RBD 10S-QD SDS GH5558BLU 258 265 33,5 81
 Transfluid RBD 10SS-QD SDS GH5558BLU 314.325 295.3 33,5 81
 Transfluid RBD 11S-QD SK GH5558BLU 352.425 333.4 47,5 98,5
 Transfluid RBD 11D-QD SF GHTF5791BLU 352.425 333.4 51 117,5
 Transfluid RBD 14S-QD SF GH5558BLU 466.725 438.2 51 117,5
 Transfluid RBD 14D-QD E GHTF5791BLU 499.725 438.2 66,5 152,4
 Transfluid RBD 18D-QD J GHTF5791BLU 571.5 542.9 117,5 184,2

Пружні муфти Transfluid RBD використовують еластичні елементи двох видів.

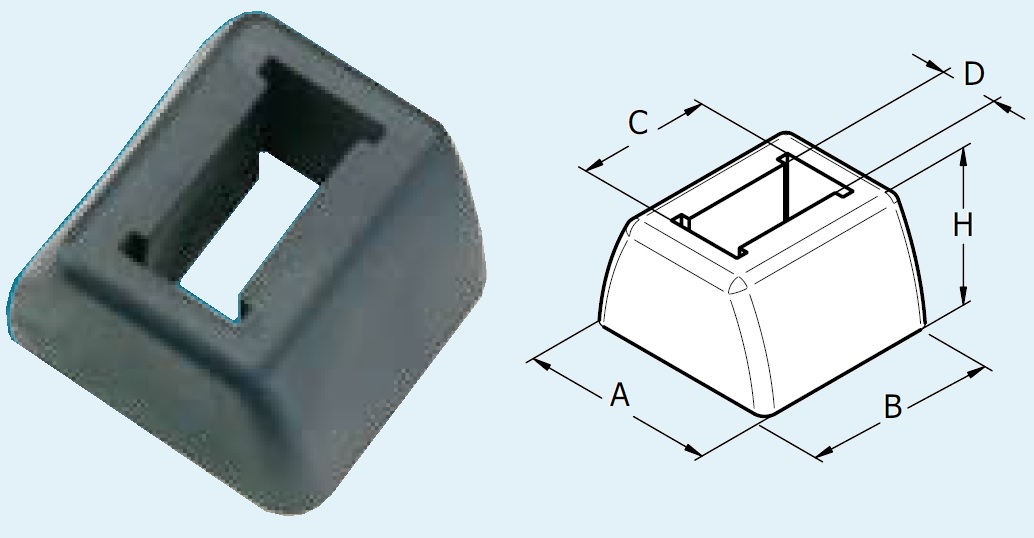

Вставка муфти Transfluid RBD

Розміри та позначення пружних елементів Transfluid RBD

 тип еластичного елемента A, mm B, mm C, mm D, mm H, mm додатковий
 артикул
 GH5558BLU 34 33 23 10 20 TF 5558, 4080074
 GHTF5791BLU 34 66 57 10 20 TF 5791, 4080086
