Еластична муфта Dura-Flex, TB Woods

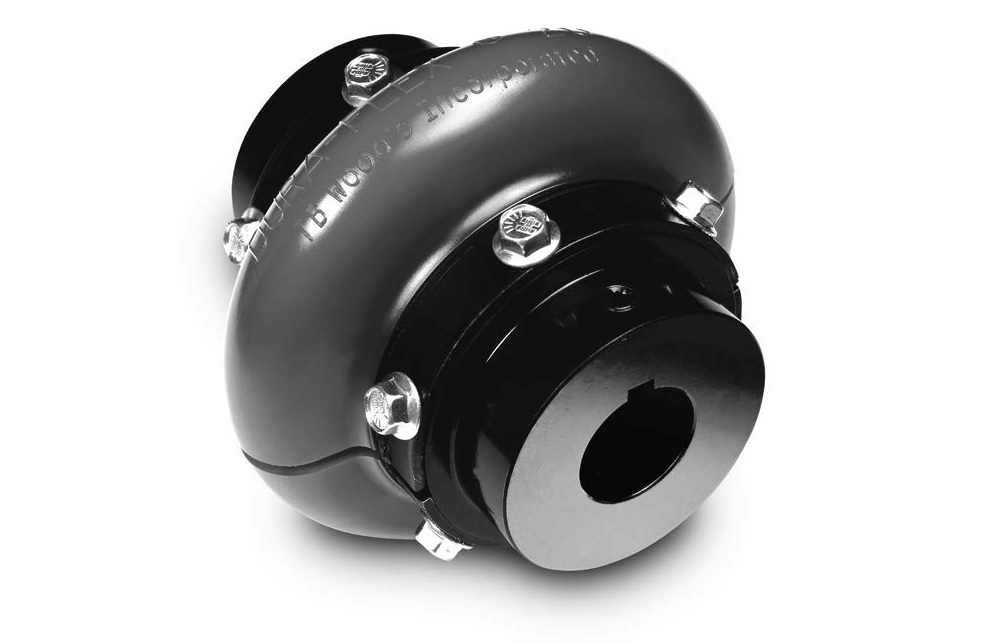

TB woods dura flex

Еластична муфта Dura-Flex виробництво TB Woods. Поліуретановий еластичний елемент з металевими кронштейнами для кріплення до ступиць муфт. Завдяки конструктивним особливостям заміна еластичного елементу відбувається без перемонтування електродвигуна або редуктора.

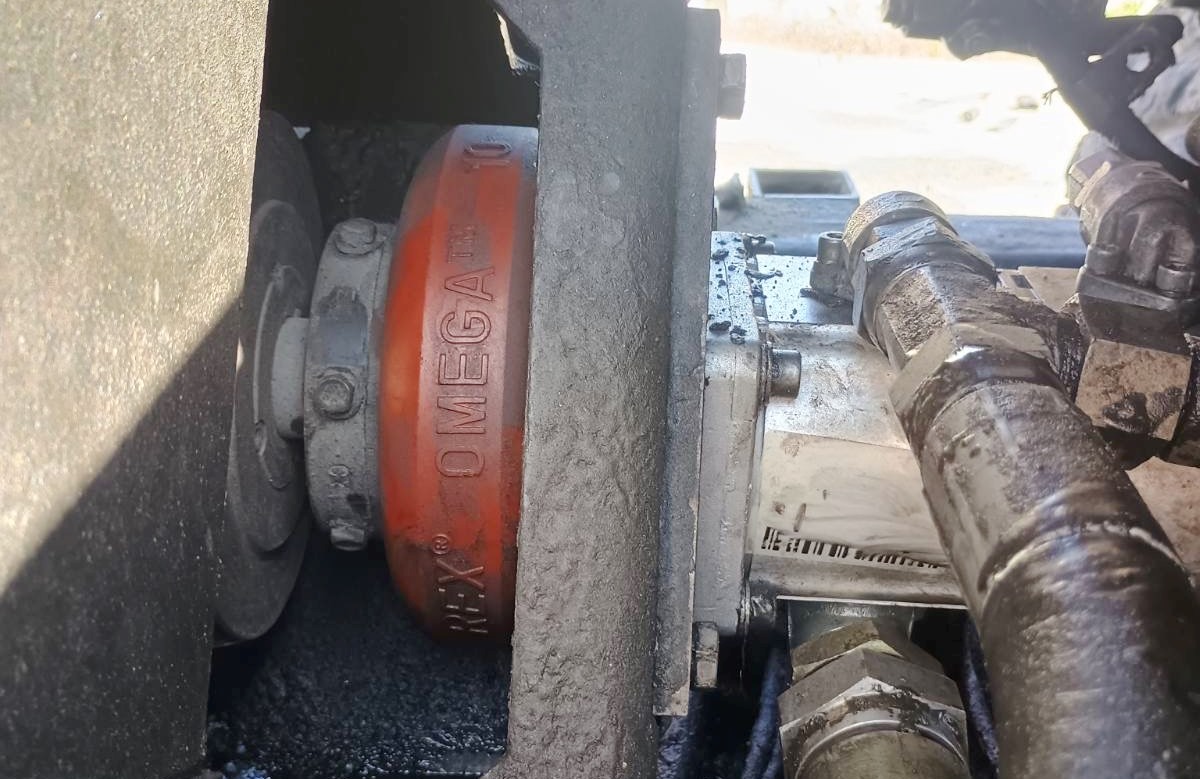

Rexnord omega

Разміри муфт та еластичных елементів TB Wood's Dura Flex:

 артикул A B C допоміжне маоркування
 коротка довга мм мм мм
 Dura-Flex WE2 Dura-Flex WES2 94 47 34 Rex Omega E2, 7300005M, ES2, 7300075M
 Dura-Flex WE3 Dura-Flex WES3 108 59 38 Rex Omega E3, 7300010M, ES3, 7300080M
 Dura-Flex WE4 Dura-Flex WES4 115 66 43 Rex Omega E4, 7300015M, ES4, 7300085M
 Dura-Flex WE5 Dura-Flex WES5 137 80 44 Rex Omega E5, 7300020M, ES5, 7300090M
 Dura-Flex WE10 Dura-Flex WES10 165 93 48 Rex Omega E10, 7300025M, ES10, 7300095M
 Dura-Flex WE20 Dura-Flex WES20 187 114 52 Rex Omega E20, 7300030M, ES30, 7300100M
 Dura-Flex WE30 Dura-Flex WES30 214 138 59 Rex Omega E30, 7300035M, ES30, 7300105M
 Dura-Flex WE40 Dura-Flex WES40 247 168 64 Rex Omega E40, 7300040M, ES40, 7300110M
 Dura-Flex WE50 Dura-Flex WES50 288 207 70 Rex Omega E50, 7300045M, ES50, 7300115M
 Dura-Flex WE60 Dura-Flex WES60 318 222 83 Rex Omega E60, 7300050M, ES60, 7300120M
 Dura-Flex WE70 Dura-Flex WES70 356 235 92 Rex Omega E70, 7300055M, ES70, 7300125M
 Dura-Flex WE80 Dura-Flex WES80 406 287 124 Rex Omega E80, 7300060M, ES80, 7300130M





TB woods муфта Dura-flex

Конструктивно муфта TB Woods Dura-flex подібна до муфт Rexnord Omega, Dodge Raptor, Max Dynamic HS і може заміняти їх повністю, або частково.
Інженери нашої компанії допоможуть вам підібрати комплектуючі до муфт TBWoods (Sure Flex, Grid, Form-Flex, Gear Coupling, Rigid Coupling), а також інші комплектуючі до американського обладнання - електродвигуни, редуктори, привідні паси.
