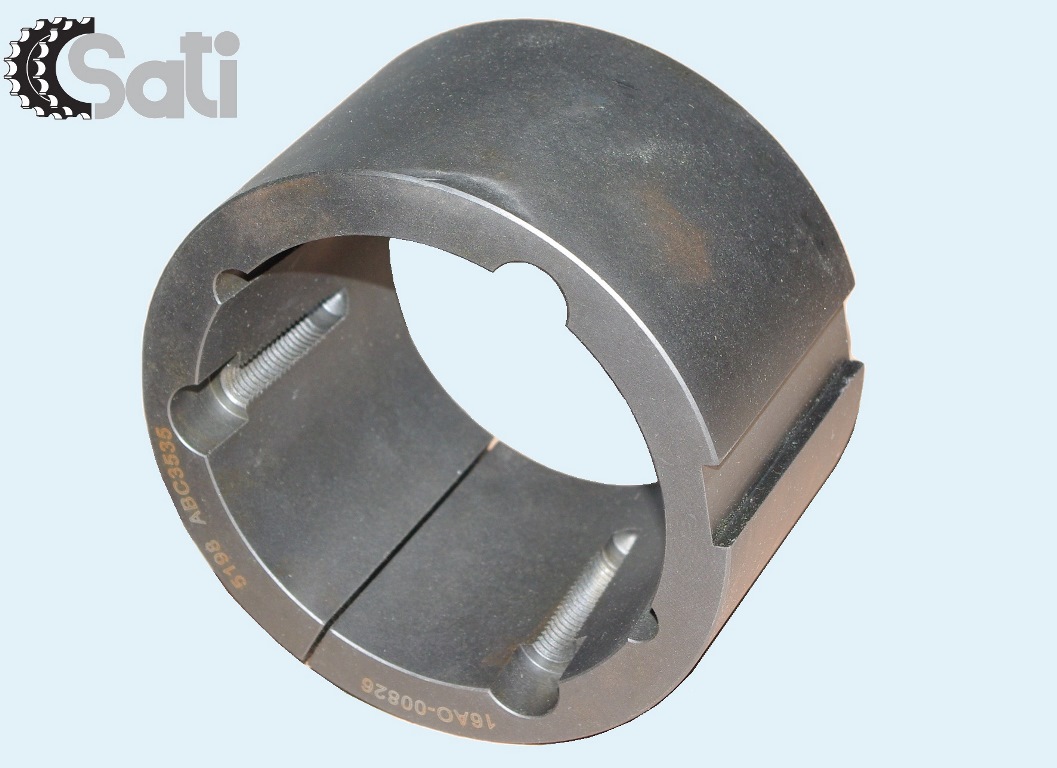

Адаптор для конічної монтажної втулки Sati spa. Конструктивно близькі до безшпоночних муфт (також використовуються зустрічні конуси), але, передача крутного момента відбувається за допомогою шпонок.
Розміри та маркування адапторів для монтажної втулки taper bush Sati:
артикул | тип втулки Taper Bush | e, mm | h, mm | b x h, mm | d min, mm сталь | d min, mm чугун |
ABC1008 | TL 1008 | 45 | 22 | 5 x 5 | 60 | 75 |
ABC1210 | TL 1210 | 60 | 25 | 6 x 6 | 85 | 105 |
ABC1610 | TL 1610 | 70 | 25 | 10 x 8 | 95 | 115 |
ABC1615 | TL 1615 | 70 | 38 | 10 x 8 | 95 | 115 |
ABC2517 | TL 2517 | 105 | 45 | 16 x 10 | 130 | 150 |
ABC3030 | TL 3030 | 130 | 76 | 20 x 12 | 160 | 190 |
ABC3535 | TL 3535 | 160 | 90 | 22 x 12 | 200 | 240 |
ABC4040 | TL 4040 | 185 | 102 | 24 x 12 | 240 | 290 |
Варіанти маркуваня адапторів монтажної втулки
артикул | додаткове позначення |
Sati ABC1008 | 1008KM, 030A0210, PHH TBA1008KM |
Sati ABC1210 | 1210KM, 030C0210, PHH TBA1210KM |
Sati ABC1610 | 1610KM, 030G0210, PHH TBA1610KM |
Sati ABC1615 | 1615KM, PHH TBA1615KM |
Sati ABC2517 | 2517KM, 030M0210, PHH TBA2517KM |
Sati ABC3030 | 3030KM, 030Q0210, PHH TBA3030KM |
Sati ABC3535 | 3535KM, 030R0210, PHH TBA3535KM, 16AO-00826 |
Sati ABC4040 | 4040KM, 030S0210, PHH TBA4040KM |
