Безшпоночна муфта KLFF

Sati муфта безшпоночна

Швидкозмінна затискна муфта System block KLFF Sati

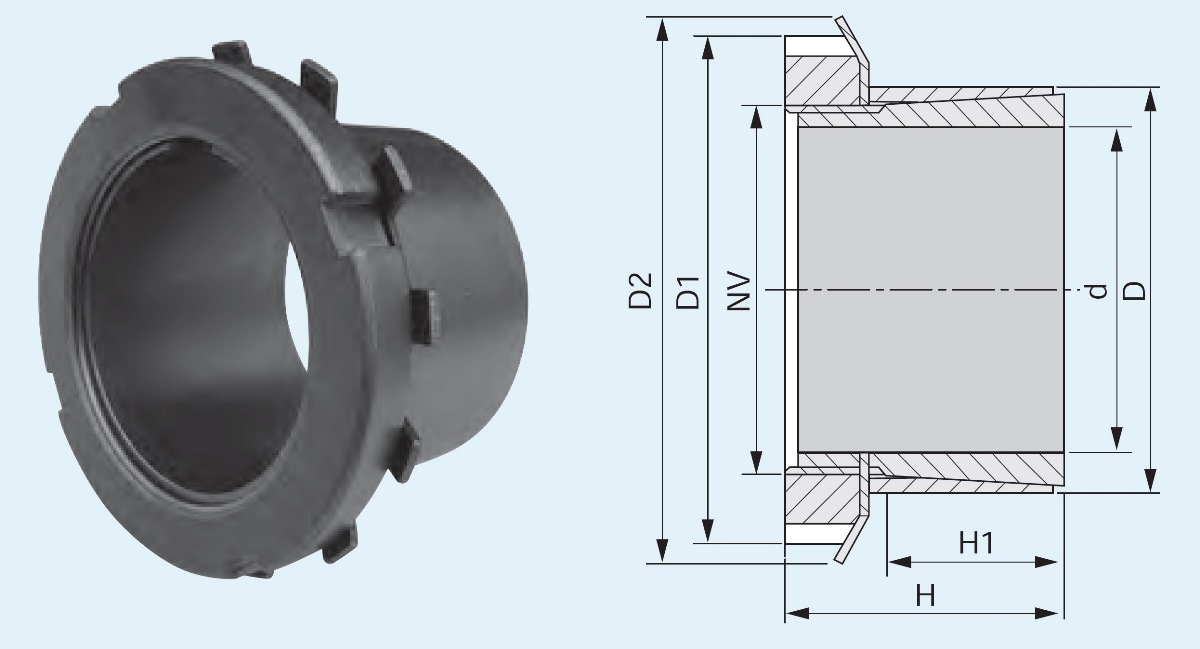

Безпоночна муфта Sati KLFF відноситься до самоцентруючих муфт та консруктивно представляє собою два зустрічні конуси, які затискаються за допомогою однієї гайки з шліцами, яка блокується за допомогою спеціальної шайби. Основні розміри та характеристики наведемо в таблиці:

 маркування артикул d D H H1 крутний
 момент,
 Нм		 допоміжний артикул
 Sati KLFF014 System block
 FF 14/25		 14 25 31 20  Calettatori RCK55 06550014,
 TLK 250L 14x25
 Sati KLFF015 System block
 FF 15/25		 15 25 31 20 77 Calettatori RCK55 06550015,
 TLK 250L 15x25
 Sati KLFF016 System block
 FF 16/25		 16 25 33 21  Calettatori RCK55 06550016,
 TLK 250L 16x25
 Sati KLFF017 System block
 FF 17/25		 17 25 33 21  Calettatori RCK55 06550017,
 TLK 250L 17x25
 Sati KLFF018 System block
 FF 18/30		 18 30 33 21 125 Calettatori RCK55 06550018,
 TLK 250L 18x30
 Sati KLFF019 System block
 FF 19/30		 19 30 33 21 132 Calettatori RCK55 06550019,
 TLK 250L 19x30
 Sati KLFF020 System block
 FF 20/30		 20 30 33 21 139 Calettatori RCK55 06550020,
 TLK 250L 20x30
 Sati KLFF022 System block
 FF 22/35		 22 35 38 25  Calettatori RCK55 06550022,
 TLK 250L 22x35
 Sati KLFF024 System block
 FF 24/35		 24 35 38 25  Calettatori RCK55 06550024,
 TLK 250L 24x35
 Sati KLFF025 System block
 FF 25/35		 25 35 38 25 202 Calettatori RCK55 06550025,
 TLK 250L 25x35
 Sati KLFF028 System block
 FF 28/40		 28 40 44 28 210 Calettatori RCK55 06550028,
 TLK 250L 28x40
 Sati KLFF030 System block
 FF 30/40		 30 40 44 28 312 Calettatori RCK55 06550030,
 TLK 250L 30x40
 Sati KLFF032 System block
 FF 32/45		 32 45 45 28 335 Calettatori RCK55 06550032,
 TLK 250L 32x45
 Sati KLFF035 System block
 FF 35/45		 35 45 45 28 483 Calettatori RCK55 06550035,
 TLK 250L 35x45
 Sati KLFF036 System block
 FF 36/45		 36 45 45 28  Calettatori RCK55 06550036,
 TLK 250L 36x45
 Sati KLFF038 System block
 FF 38/50		 38 50 46 28  Calettatori RCK55 06550038,
 TLK 250L 38x50
 Sati KLFF040 System block
 FF 40/50		 40 50 46 28 696 Calettatori RCK55 06550040,
 TLK 250L 40x50
 Sati KLFF042 System block
 FF 42/55		 42 55 47 28  Calettatori RCK55 06550042,
 TLK 250L 42x55
 Sati KLFF045 System block
 FF 45/55		 45 55 47 28 902 Calettatori RCK55 06550045,
 TLK 250L 45x55
 Sati KLFF048 System block
 FF 48/60		 48 60 47 28  Calettatori RCK55 06550048,
 TLK 250L 48x60
 Sati KLFF050 System block
 FF 50/60		 50 60 47 28 1014 Calettatori RCK55 06550050,
 TLK 250L 50x60
 Sati KLFF055 System block
 FF 55/65		 55 65 48 28 1158 Calettatori RCK55 06550055,
 TLK 250L 55x65
 Sati KLFF056 System block
 FF 56/68		 56 68 48 28  Calettatori RCK55 06550056,
 TLK 250L 56x68
 Sati KLFF060 System block
 FF 60/70		 60 70 50 28 1379 Calettatori RCK55 06550060,
 TLK 250L 60x70

Безшпоночні затискні муфти використовуються для з'єднання валів та різноманітних елементів приводу - зірочок, муфт, зубчатих шківів, клинових шківів, ступиць, зубчастих колес, зчеплень. Конструкція затискної муфти дає кілька конструктивних та експлуатаційних переваг:
- не потребує обробки шпоночнизх пазів
- дозволяє легкий монтаж та демонтаж
- дозволяє переналаштування / підлаштування
- краще працює з ударними новантаженнями

Слід зауважити, що незважаючи не те, що внутрішня та зовнішня обойма розрізні та рухомі, муфта не дозволяє компенсувати великі похибки в діаметрах вала та отвора. Також, при підготовці виробництва слід вірно підбирати бесшпоночні муфти за крутним моментом та враховувати характеристику навантаження.

Безшпоночні муфти Sati System block мають широкий діапазон конструкцій, високу якість виготовлення та здатні замінити швидкозмінні муфти інших виробників, наприклад Ringspann, SIT Sit-lock, KTR Clampex, Rexnord Tollock, Calettetori Chiaravalli.

На сторінках нашого сайта ви можете завантажити PDF-каталоги безшпоночних муфт та допоміжну технічну інформацію. Якщо вам необхідні консультації та допомога в підборі промислових комплектуючих - звертайтесь з технічним завданням до наших інженерів.
