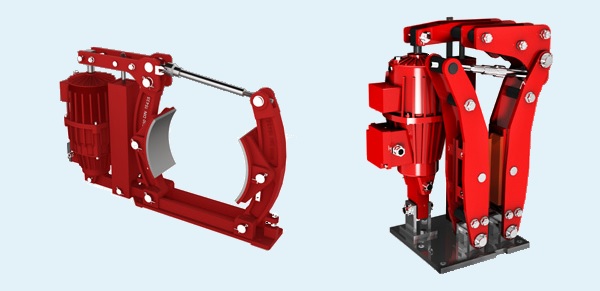

Дискове і барабанне гальмо Transfluid

Transfluid

Дискові та барабанні гальма виробництва Transfluid - Італія. Гальмівні системи Трансфлюід - гальма зворотньої дії, це означає, що їх нормальне положення - закрите, і відкриваються вони при поднні на них напруги.

Дискове гальмо Трансфлюід, схема:

Дисковый тормоз

Крутний момент, який створюють дискові гальма Transfluid

 тип
 гальма		 діаметр
 диска		 тип електромагнітного привода
 TF 22/50 TF 30/50 TF 60/50 TF 80/60 TF 200/60 TF 300/60
 TFDS 1 355 290 Nm 435 Nm 870 Nm
 400 340 Nm 490 Nm 980 Nm
 450 390 Nm 530 Nm 1060 Nm
 500 440 Nm 575 Nm 1150 Nm
 TFDS 2 450 1350Nm 2700 Nm 4500 Nm
 500 1500 Nm 3000 Nm 5000 Nm
 560 1700 Nm 3400 Nm 5700 Nm
 630 1850 Nm 3700 Nm 6200 Nm
 710 2100 Nm 4200 Nm 7000 Nm
 TFDS 3 630 3900 Nm 6500 Nm 9750 Nm
 710 4410 Nm 7350 Nm 11000 Nm
 800 5050 Nm 8500 Nm 12750 Nm
 1000 6300 Nm 10500 Nm 15750 Nm
 1250 7700 Nm 12800 Nm 19000 Nm



Барабаннt гальмо Трансфлюід, схема:

Transfluid

Крутний момент, який створюють барабанні гальма Transfluid

 тип
 гальма		 тип електромагнітного привода
 TF 22/50 TF 30/50 TF 60/50 TF 75/50 TF80/60 TF 200/60 TF 300/60
 NB 160 120 Nm
 NB 200 160 Nm 240 Nm
 NB 250 220 Nm 250 Nm 500 Nm
 NB 315 250 NM 350 Nm 700 Nm 1000 Nm
 NB 400 500 Nm 870 Nm 1250 Nm 2100 Nm
 NB 500 1100 Nm 1600 Nm 2700 Nm 4400 Nm
 NB 630 3270 Nm 5400 Nm 7800 Nm

Для побудування важких промислових приводів ви також можете придбати промислові редуктори, електродвигуни з гальмом, керовані муфти-зчеплення, зубчасті та втулочно пальцеві муфти, салазки для електродвигунів, клинові шківи, клинові паси, роликові ланцюги та зірочки для ланцюгів.

На сторінках нашого сайта ви можете скачати PDF-каталоги та допоміжну технічну інформацію. Звернувшись до наших інженерів ви зможете замовити підбід мотор-редукторів та інших компонентів привода згідно технічного завдання.
