УкраїнськаЗірочка 12B-1 з загартованим зубом

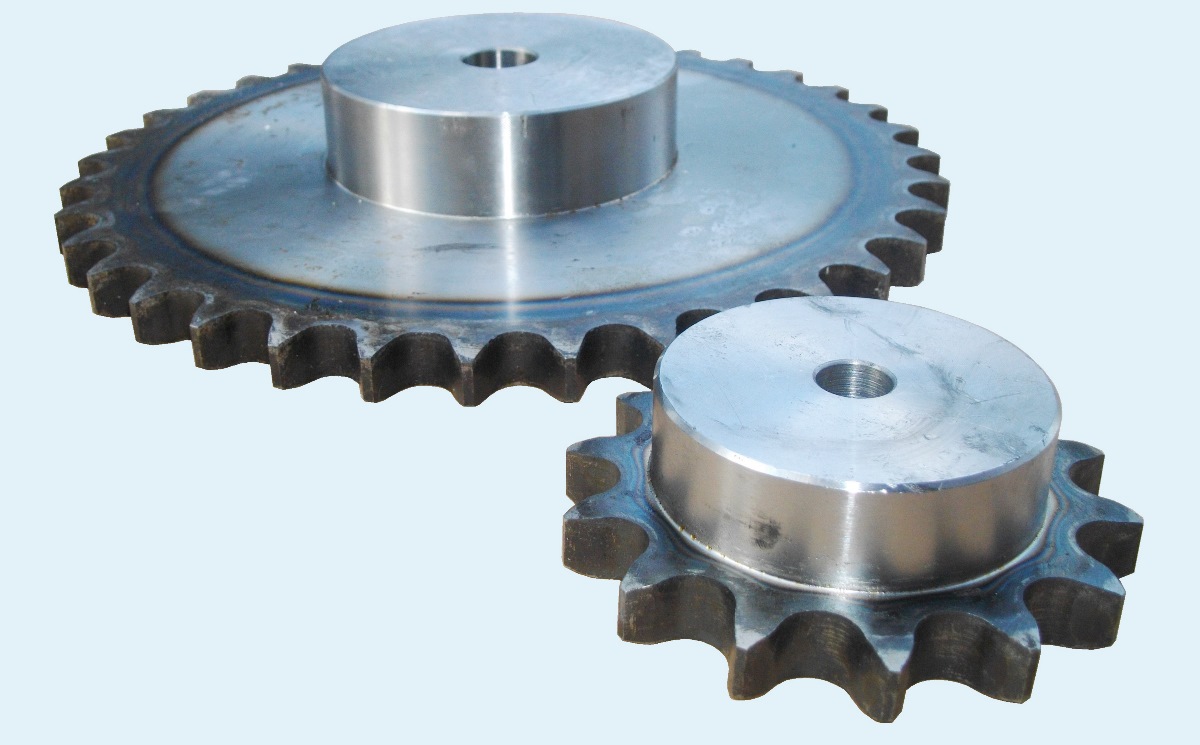

Загартована однорядна зірочка Sati 12B-1
Сталеві зірочки Sati 12B1 виготовляються з вузлецевої сталі С45 та призначені для роботи з роликовими ланцюгами, які мають крок 19,05 мм та діаметр ролика 12,07 мм. Варто зауважити, що загартований зуб для ланцюговох передачі дає перевагу тільки на зірочках невеликого діаметру, тому асортимент таких зірочок достатньо обмежений.
Розміри зірочок для ланцюга 12В1 з гартованим зубом - крок ланцюга 19,05мм, діаметр ролика 12,07, h1=11.1 мм.
| артикул | зубья | De | Dp | d | D | допоміжне позначення |
| Sati PS11T08 | z=8 | 57,6 | 49,78 | 31 | 12 | 12B-1 Z=8 3/4"x7/16" |
| Sati PS11T09 | z=9 | 62,0 | 55,70 | 37 | 12 | 12B-1 Z=9 3/4"x7/16" |
| Sati PS11T10 | z=10 | 69,0 | 61,64 | 42 | 12 | 12B-1 Z=10 3/4"x7/16" |
| Sati PS11T11 | z=11 | 75,0 | 67,61 | 46 | 14 | 12B-1 Z=11 3/4"x7/16" |
| Sati PS11T12 | z=12 | 81,5 | 73,60 | 62 | 14 | 12B-1 Z=12 3/4"x7/16" |
| Sati PS11T13 | z=13 | 87,5 | 79,59 | 58 | 14 | 12B-1 Z=13 3/4"x7/16" |
| Sati PS11T14 | z=14 | 93,6 | 85,61 | 64 | 14 | 12B-1 Z=14 3/4"x7/16" |
| Sati PS11T15 | z=15 | 99,8 | 91,63 | 70 | 14 | 12B-1 Z=15 3/4"x7/16" |
| Sati PS11T16 | z=16 | 105,5 | 97,65 | 75 | 16 | 12B-1 Z=16 3/4"x7/16" |
| Sati PS11T17 | z=17 | 111,5 | 103,67 | 80 | 16 | 12B-1 Z=17 3/4"x7/16" |
| Sati PS11T18 | z=18 | 118,0 | 109,71 | 80 | 16 | 12B-1 Z=18 3/4"x7/16" |
| Sati PS11T19 | z=19 | 124,2 | 115,75 | 80 | 16 | 12B-1 Z=19 3/4"x7/16" |
| Sati PS11T20 | z=20 | 129,7 | 121,78 | 80 | 16 | 12B-1 Z=20 3/4"x7/16" |
| Sati PS11T21 | z=21 | 136,0 | 127,82 | 90 | 20 | 12B-1 Z=21 3/4"x7/16" |
| Sati PS11T22 | z=22 | 141,8 | 133,86 | 90 | 20 | 12B-1 Z=22 3/4"x7/16" |
| Sati PS11T23 | z=23 | 149,0 | 139,90 | 90 | 20 | 12B-1 Z=23 3/4"x7/16" |
| Sati PS11T24 | z=24 | 153,9 | 145,94 | 90 | 20 | 12B-1 Z=24 3/4"x7/16" |
| Sati PS11T25 | z=25 | 160,0 | 152,00 | 90 | 20 | 12B-1 Z=25 3/4"x7/16" |
| Sati PS11T26 | z=26 | 165,9 | 158,04 | 95 | 20 | 12B-1 Z=26 3/4"x7/16" |
| Sati PS11T27 | z=27 | 172,3 | 164,09 | 95 | 20 | 12B-1 Z=27 3/4"x7/16" |
| Sati PS11T28 | z=28 | 178,0 | 170,13 | 95 | 20 | 12B-1 Z=28 3/4"x7/16" |
| Sati PS11T30 | z=30 | 190,5 | 182,25 | 95 | 20 | 12B-1 Z=30 3/4"x7/16" |
| Sati PS11T32 | z=32 | 203,3 | 194,35 | 100 | 20 | 12B-1 Z=32 3/4"x7/16" |
| Sati PS11T34 | z=34 | 214,6 | 206,46 | 100 | 20 | 12B-1 Z=34 3/4"x7/16" |
| Sati PS11T35 | z=35 | 221,0 | 212,52 | 100 | 20 | 12B-1 Z=35 3/4"x7/16" |
| Sati PS11T36 | z=36 | 226,8 | 218,58 | 100 | 20 | 12B-1 Z=36 3/4"x7/16" |
| Sati PS11T38 | z=38 | 239,0 | 230,69 | 100 | 20 | 12B-1 Z=38 3/4"x7/16" |
| Sati PS11T40 | z=40 | 251,3 | 242,81 | 100 | 20 | 12B-1 Z=40 3/4"x7/16" |
Привідні зірочки Sati для ланцюга 12B1 мають високу якість виготовлення, зуб нарізаний на зубофрезерних верстатах спіціальною черв'ячною фрезою (метод обкатки). Такі зірочки чудово працюють як зі стндартним роликовим ланцюгом стандарту DIN 8187, так і з його опціональними виконаннями - нікельований ланцюг, нержавіючий ланцюг, ланцюг з полим пальцем, ланцюг з прямими пластинами, ланцюг з аттачментом, ланцюг з довгим пальцем та іншими спеціальними виконаннями.
На сторінках нашого сайта ви можете завантажити PDF-каталоги ланцюгів та зірочок. При необхідності проведення розрахунку пасових паредач або ланцюгових передач, підбору редукторів, мотор-редукторів, карданних валів, пружних муфт, гідромуфт - звертайтесь з технічним завданням до наших інженерів.
