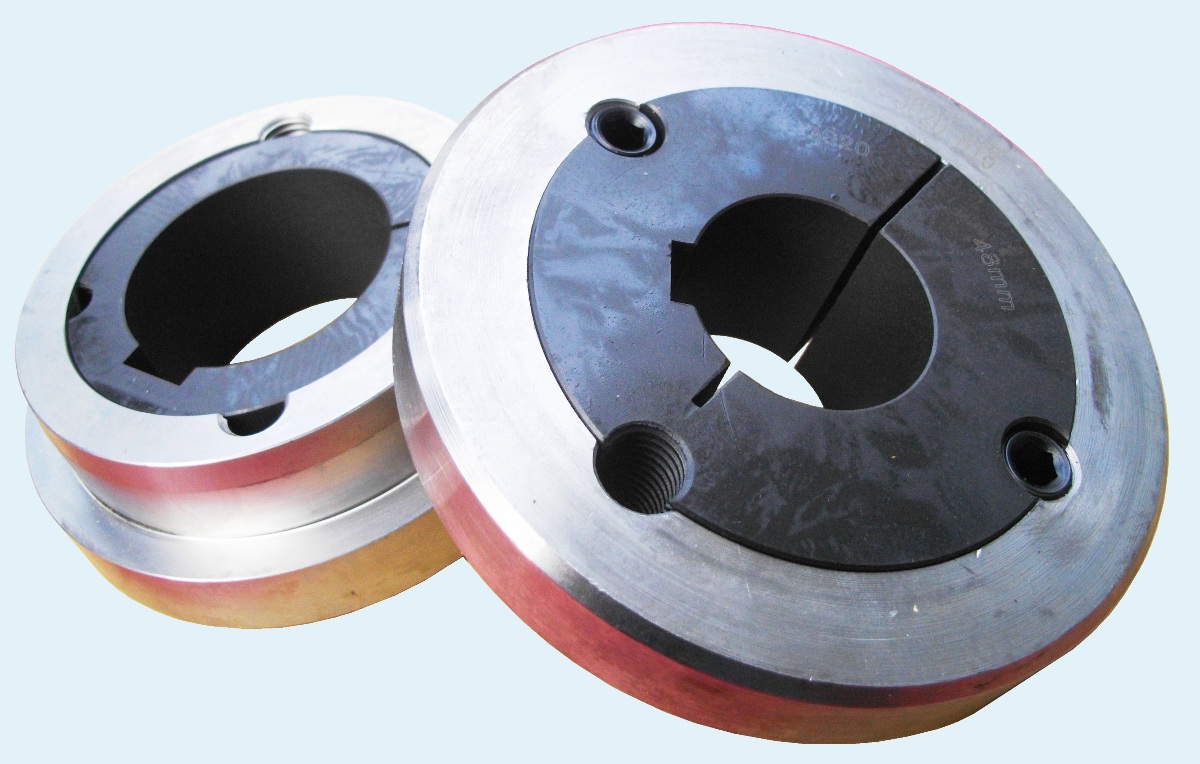

Сталеві ступиці Sati під приварювання для монтажу на конічну монтажну втулку. З допомогою ступиці під приварювання (weld on hub) можна змонтувати пласку зірочку або інше тіло обертання на монтажну втулку.
маркування Sati | тип конічної монтажної втулки | посадочний отвір | A | B. h7 | D | E | F | додаткове маркування | |
min | max | ||||||||
MSB1210 | 1210 | 11 | 32 | 73 | 60 | 25 | 9 | 10 | PHH WH12 |
MSB1215 | 1215 | 11 | 28 | 76 | 60 | 38 | 16 | 11 | |
MSB1610 | 1610 | 14 | 42 | 83 | 70 | 25 | 9 | 10 | PHH WH16 |
MSB1615 | 1615 | 14 | 42 | 83 | 70 | 38 | 16 | 11 | |
MSB2012 | 2012 | 14 | 50 | 96 | 90 | 32 | 10 | 12 | PHH WH20 |
MSB2517 | 2517 | 16 | 65 | 127 | 110 | 45 | 19 | 13 | PHH WH25 |
MSB3020 | 3020 | 25 | 75 | 152 | 130 | 51 | 24 | 18 | PHH WH30 |
MSB3030 | 3030 | 35 | 75 | 152 | 130 | 76 | 25 | 19 | |
MSB3525 | 3525 | 35 | 80 | 184 | 155 | 65 | 25 | 25 | PHH WH35-1 |
MSB3535 | 3535 | 35 | 90 | 184 | 155 | 89 | 32 | 25 | PHH WH35-2 |
MSB4040 | 4040 | 40 | 100 | 225 | 195 | 102 | 32 | 35 | PHH WH40-2 |
MSB4545 | 4545 | 55 | 100 | 254 | 220 | 114 | 38 | 40 | PHH WH45-2 |
MSB5050 | 5050 | 70 | 125 | 276 | 242 | 127 | 38 | 40 | PHH WH50-2 |
Ступиця під приварювання виготовлена з конструкційної вуглецевої сталі, тому легко піддається зварюванню і при дотриманні технології зварювання не утворює тріщин.
При підборі ступиці під приварювання та монтажної втулки для неї звертайте увагу на допустимий крутний момент, що може передати втулка Taper Bush.
Для комплектації обладнання ви зможете придбати електродвигуни, редуктори, шківи, клинові паси, ланцюги, карданні вали, зубчасті паси, еластичні муфти. На сайті нашої компанії ви зможете знйайти каталоги в форматі PDF та іншу технічну документацію. Інженери нашої компанії допоможуть вам зробити розрахунки приводів та підібрати комплектуючі.
