Муфта Grid (Steelflex) з металевим пружинним елементом

муфта пружинная

Муфта Grid David Brown - це пружна муфта для передачі крутного момента між валами обладнання.

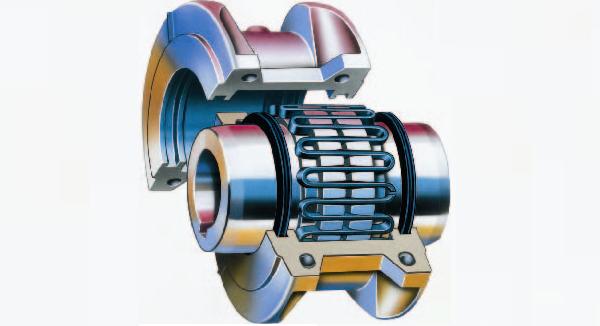

Муфта являє собою дві напівмуфти між якими встановленний металевий пружний елемент, закриті зверху кожухом. У пипадку перенавантаження пружний металевий елемент руйнується, а всі інші елементи муфти залишаються цілими. Найбільш поширена муфта Radicon Grid на тихохідних валах потужних індустріальных редукторів.
Муфта Grid Coupling виготовляється в США, тому, найбільш поширена в обладнанні, яке виготовлене в північній америці (гірничо видобувна промисловість, сільхозобладнання, скляна промисловість). Муфта Grid аналогічна по конструкції муфтам Falk Steelflex, Rexnord, CMD, а по механічним характеристикам  легко може замінити зубчасті та ланцюгові муфти.

муфта с металлическим пружинным элементом

Для замовлення комплектуючих муфти Radicon Grid ви можете використати наступні артикули:

 типорозмір муфти артикул
 пружини		 артикул
 ступиці		 кожух
 Т10		 кожух
 Т20
 Grid 1020T 762810 246652 3700239 706739
 Grid 1030T 762811 246653 3700240 706740
 Grid 1040T 762812 246654 3700241 706741
 Grid 1050T 762813 246655 3700242 706742
 Grid 1060T 762814 246656 3700243 706743
 Grid 1070T 758250 246657 3700244 706744
 Grid 1080T 758251 246658 3700245 706745
 Grid 1090T 758252 246659 3700246 706746
 Grid 1100T 758253 246660 3700247 706747
 Grid 1110T 758254 246661 3700248 706748
 Grid 1120T 758255 246662 3700249 706749
 Grid 1130T 758256 246663 3700250 706750
 Grid 1140T 758257 246664 3700251 706751

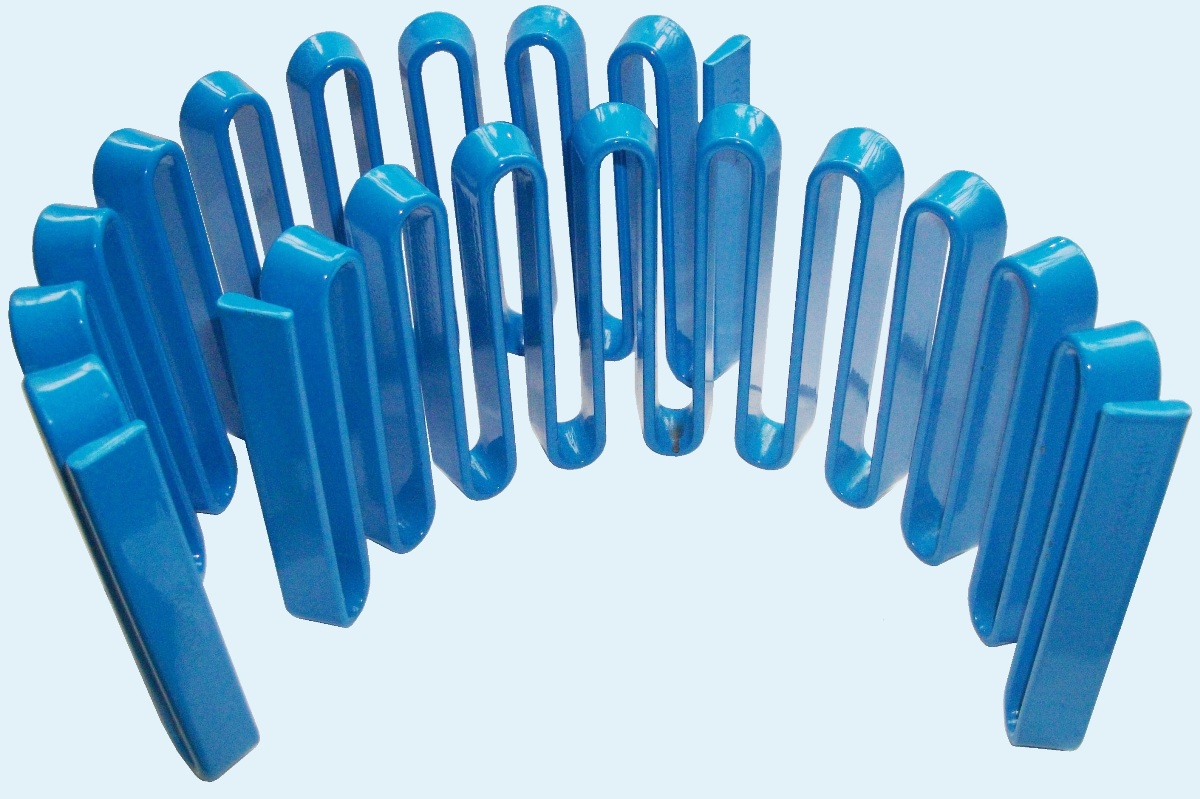

Пружний елемент муфти Grid виготовлений зі сталі. Конструкція муфти мвє помітні переваги:
-  при руйнуванні пружинного елементу муфта "роз'єднується" та запобігає руйнуванню обладнання
- заміна пружинного елемента не потребує демонтажа обладнанняя.

Steelflex Coupling

Маркування та артикули металевих пружинних елементів для муфт Grid

 пружний елемент артикул
 пружини		 допоміжне позначення
 Flexible element grid 1020T 762810 0762810 Steelflex, PHE 1020TGGRID, 1020T Grid Set, 1010301
 Flexible element grid 1030T 762811 0762811 Steelflex, PHE 1030TGGRID, 1030T Grid Set, 1010302
 Flexible element grid 1040T 762812 0762812 Steelflex, PHE 1040TGGRID, 1040T Grid Set, 1010303
 Flexible element grid 1050T 762813 0762813 Steelflex, PHE 1050TGGRID, 1050T Grid Set, 1010304
 Flexible element grid 1060T 762814 0762814 Steelflex, PHE 1060TGGRID, 1060T Grid Set, 1010305
 Flexible element grid 1070T 758250 0758250 Steelflex, PHE 1070TGGRID, 1070T Grid Set, 1010306
 Flexible element grid 1080T 758251 0758251 Steelflex, PHE 1080TGGRID, 1080T Grid Set, 1010307
 Flexible element grid 1090T 758252 0758252 Steelflex, PHE 1090TGGRID, 1090T Grid Set, 1010308
 Flexible element grid 1100T 758253 0758253 Steelflex, PHE 1100TGGRID, 1100T Grid Set, 1010309
 Flexible element grid 1110T 758254 0758254 Steelflex, PHE 1110TGGRID, 1110T Grid Set, 1010310
 Flexible element grid 1120T 758255 0758255 Steelflex, PHE 1120TGGRID, 1120T Grid Set, 1010311
 Flexible element grid 1130T 758256 0758256 Steelflex, PHE 1130TGGRID, 1130T Grid Set, 1010312
 Flexible element grid 1140T 758257 0758257 Steelflex, PHE 1140TGGRID, 1140T Grid Set, 1010313

falk

Для комплектації та ремонту обладнання ви також зможете придбати кулачкові еластичні муфти типу Habix, Hadeflex, Bipex, ланцюги, ланцюжні зірочки, електродвигуни з гальмом, редуктори, зубчасті паси, шківи для пасів.

На нашому сайті ви зможете завантажити PDFкаталоги промислових комплектуючих та допоміжну технічну інформацію. Також, ви зможете звернутись по допомогу до наших інженерів і замовити розрахунок пасових передач, розрахунок ланцюгових передач, підбір гідромуфт та мотор-редукторів за технічним завданням.
