Мотор-редуктор цилиндрический, серия BTM Sala

Циліндричний плаский мотор-редуктор Benzlers BTM (Salamotor) з полим вихідним валом. (вихідний вал редуктора виготовлений у вигляді отвору зі шпоночним пазом, монтується прямо на вал обладнання) Виготовлено в Швеції компанією Benzlers.
Мотор-редуктори Benzlers BTM Зняті з серійного виробництва, тому поставляються виключно в цілях ремонту існуючого обладнання, на заміну мотор-редукторів BTM рекомендуємо використовувати пласкі мотор-редуктори Radicon F

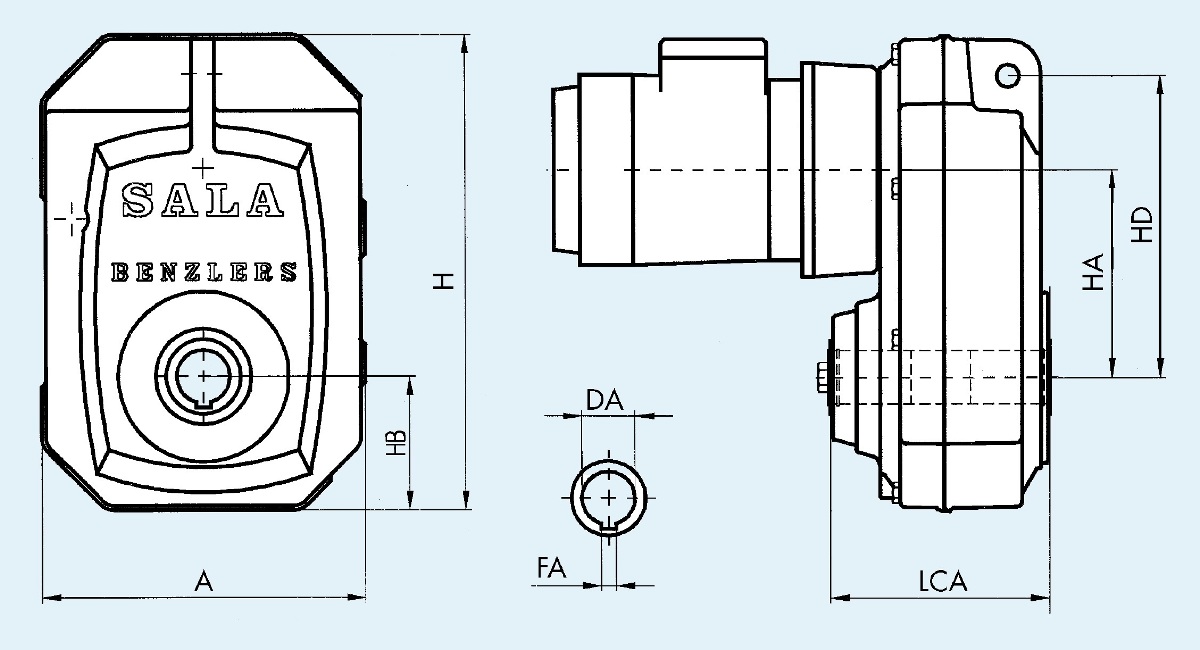

Основні габаріитні розміри мотор-редукторів Benzlers BTM B6559-1

 габаритA H DA HA HD маркування
 SALA Benzlers BTM 0 136 225 25, 30 101 132 Двохступінчастий BTM02
 Трьохступінчастий BTM03
 SALA Benzlers BTM 1 172 275 30, 35 128 170 Двохступінчастий BTM12
 Трьохступінчастий BTM13
 SALA Benzlers BTM 2 212 338 40, 45 153 218 Двохступінчастий BTM20
 Трьохступінчастий BTM23

Benzlers редуктор

Основні габаріитні розміри мотор-редукторів Benzlers BTM B6559-2

 габаритA H DA HA HD маркування
 SALA Benzlers BTM22      Двохступінчастий BTM22
 Трьохступінчастий BTM23
 SALA Benzlers BTM32      Двохступінчастий BTM32
 Трьохступінчастий BTM33
 SALA Benzlers BTM52      Двохступінчастий BTM52
 Трьохступінчастий BTM53
 SALA Benzlers BTM72      Двохступінчастий BTM72
 Трьохступінчастий BTM73

Основні габаріитні розміри мотор-редукторів Benzlers BTM B6559-3

 габаритA H DA HA HD маркування
 SALA Benzlers BTM80      Двохступінчастий BTM82
 Трьохступінчастий BTM83
 SALA Benzlers BTM90      Двохступінчастий BTM92
 Трьохступінчастий BTM93
 SALA Benzlers BTM100      Двохступінчастий BTM102
 Трьохступінчастий BTM103



Існують наступні типорозміри редукторів Benzlers BTM:

Двохступінчастий редуктор - BTM02, BTM12, BTM20, BTM22, BTM32, BTM52, BTM72, BTM82, BTM92, BTM102,
BTM32/M2AA/100LB4 - 3.00 kW
BTM32/M2AA/112M4 - 4.00 kW
BTM52/M2AA/100LC4 - 4.00 kW
BTM52/M2AA/112MB4 - 5.50 kW
BTM52/M2AA/132M4 - 7.50 kW
BTM72/M2AA/132MB6 5.50 kW
BTM72/M2AA/132MBA4 - 9.20 kW
BTM72/M2AA/160L4 - 15.00 kW
BTM72/M2AA/160LB4 - 18.50 kW
BTM102/M3AA/225 SMB6 - 30.00kW

Трьохступінчастий редуктор - BTM13, BTM13, BTM23, BTM83, BTM93, BTM103

Чотирьохступінчастий редуктор - BTM02/BG12, BTM12/BG12, BTM20/BG12, BTM22/BG12, BTM22/BG12, BTM52/BG244, BTM72/BG244, BTM82/BG247, BTM92/BG247, BTM102/BG251.

Мотор-редуктор із фланцевим кріпленням має аналогічне маркування з додатковими символами:  BTMF.

Benzlers BTM редуктор

Мотор-редуктори Benzlers BTM знайшли широке використання в різноманітних галузях промисловості: деревообробна, металургійна, хімічна, сільске господартство. Для технічного обслуговування ми зможемо запропонувати вам зубчасті колеса та мастила. Інженери нашої компанії нададуть вам допомогу при заміні редукторів  Nord Getriebebau, Sew Eurodrive, Stober Antriebstechnik, Fenner, Siemens, Boston Gear, Falk, Rexnord, Flender, Tramec, Motovario, Bonfiglioli, STM, а також зможуть додатково запропонувати ланцюги, муфти, зірочки, електродвигуни, поліуретанові та гумові зубчасті паси, зубчасті та клинові шківи.
