Regina Flitetop 880T 879T 880M пластиковий поворотний транспортерний ланцюг

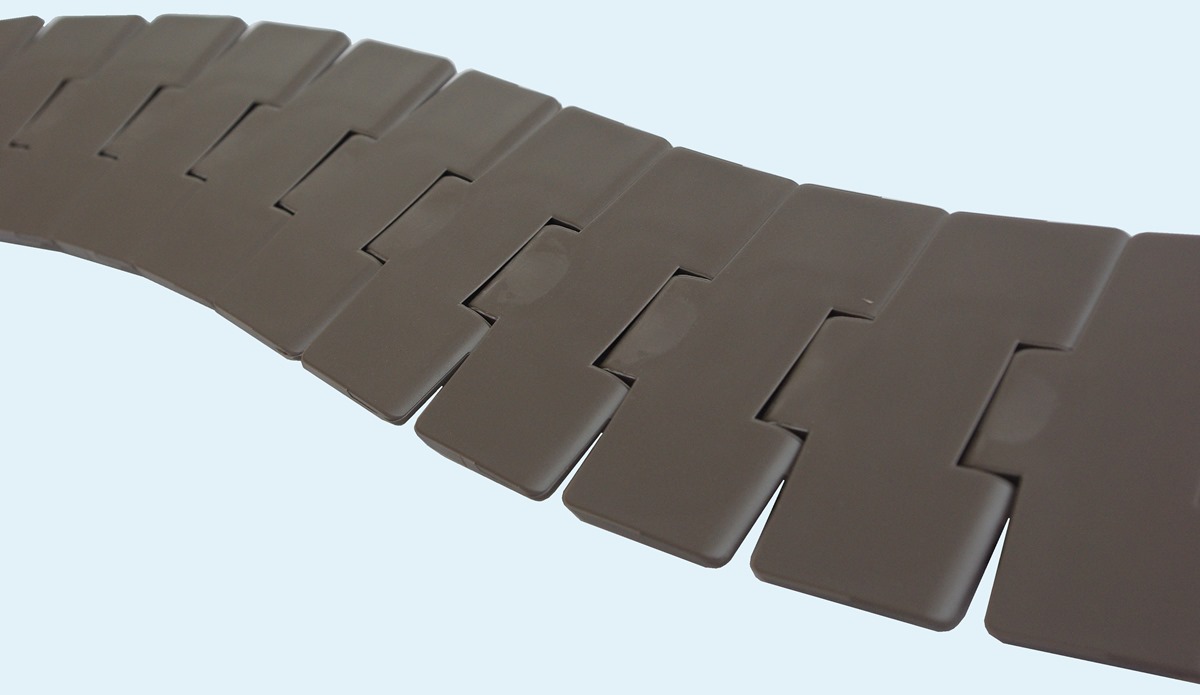

цепь Regina 880T

Транспортерний пластиковий поворотний ланцюг Regina FliteTop

Пластикові ланцюги Regina Italy широко використовуються в різноманітних транспортерах та конвеєрах. До категорію поворотних ланцюнів відносять:
- ланцюг 880, 880T (TAB), 880M (з магнітним мальцем)
- ланцюг 879 (посилений), 879T (Tab reinforced),
- ланцюг 882 (посилений), 882Т (TAB),
- ланцюг 878T (TAB зі зменшеним радіусом поворота),
- ланцюг 880ТА (пластини з отвором).
Поворотні ланцюги використовують ті ж самі привідні та натяжні зірочки, що й прямойдучі ланцюги.

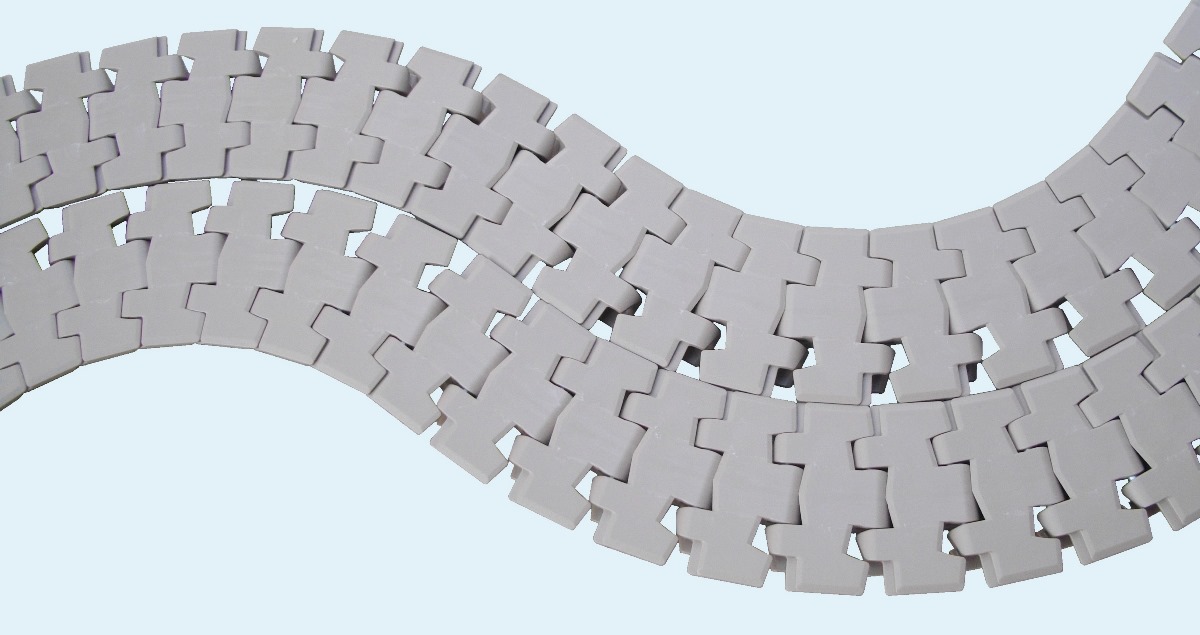

Поворотний ланцюг Regina

Матеріали, з яких виготовляються пластинчасті ланцюги Regina - це пластмаси на основі ацеталових смол:
- материал - UP - ацетал с низким коэффициентом трения
- материал - D2K - ацетал с низким коэффициентом трения, усилен кевларовыми волокнами
- материал - AR - полиамид с устойчивостью к абразивному износу
- Палець - нержавіюча сталь.

ланцюг Rexnord

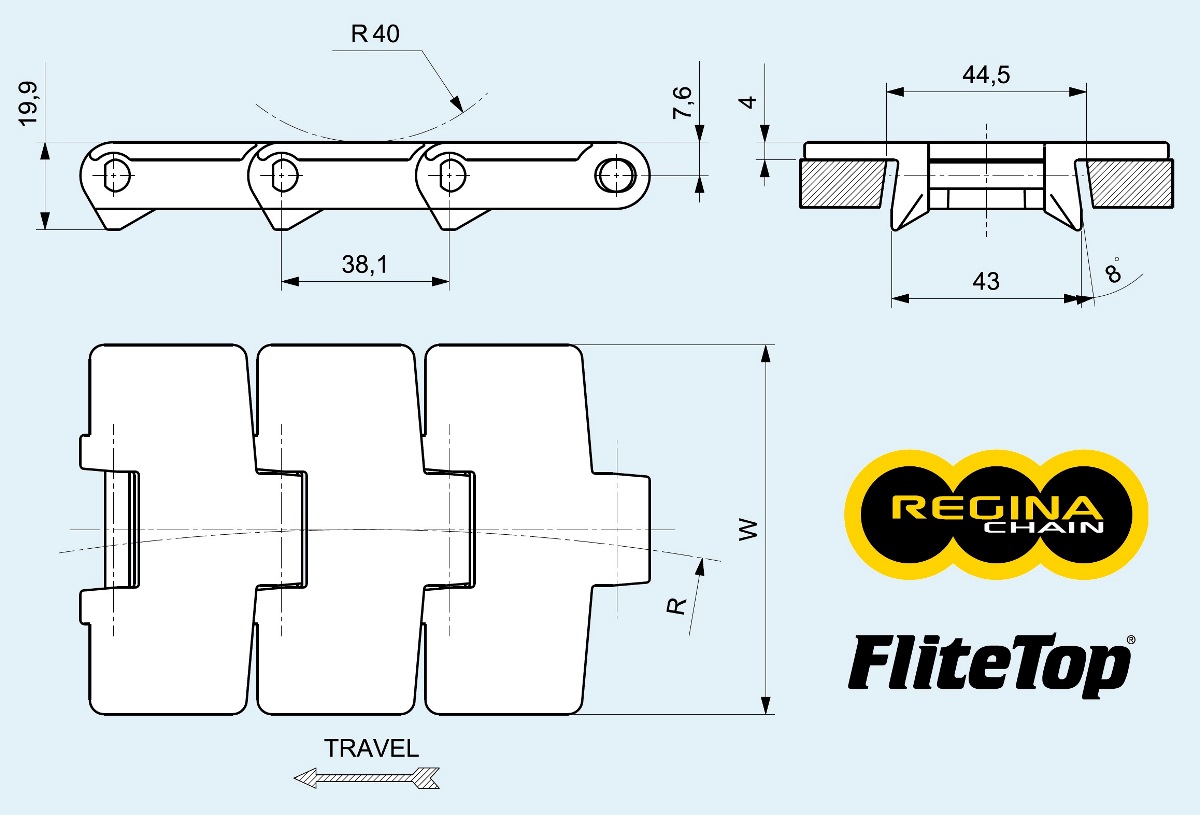

Поворотний пластиковий ланцюг Regina 880 FliteTop з направляючою типу "ластівчин хвіст" розміри та маркування

 маркування артикул W, мм R, мм допоміжне маркування
 UP 880 K 3.1/4 UP880KD/000 82.6 457.2 REX LF 880-K325, L0880603981
 UP 880 K 4.1/2 UP880KG/000 114.3 500 REX LF 880-K450, L0880603991
 AR 880 K 3.1/4 AR880KD/000 82.6 457.2 REX WX 880-K325, L0880639072
 AR 880 K 4.1/2 AR880KG/000 114.3 500 REX WX 880-K450, L0880616002

Rexnord tabletop

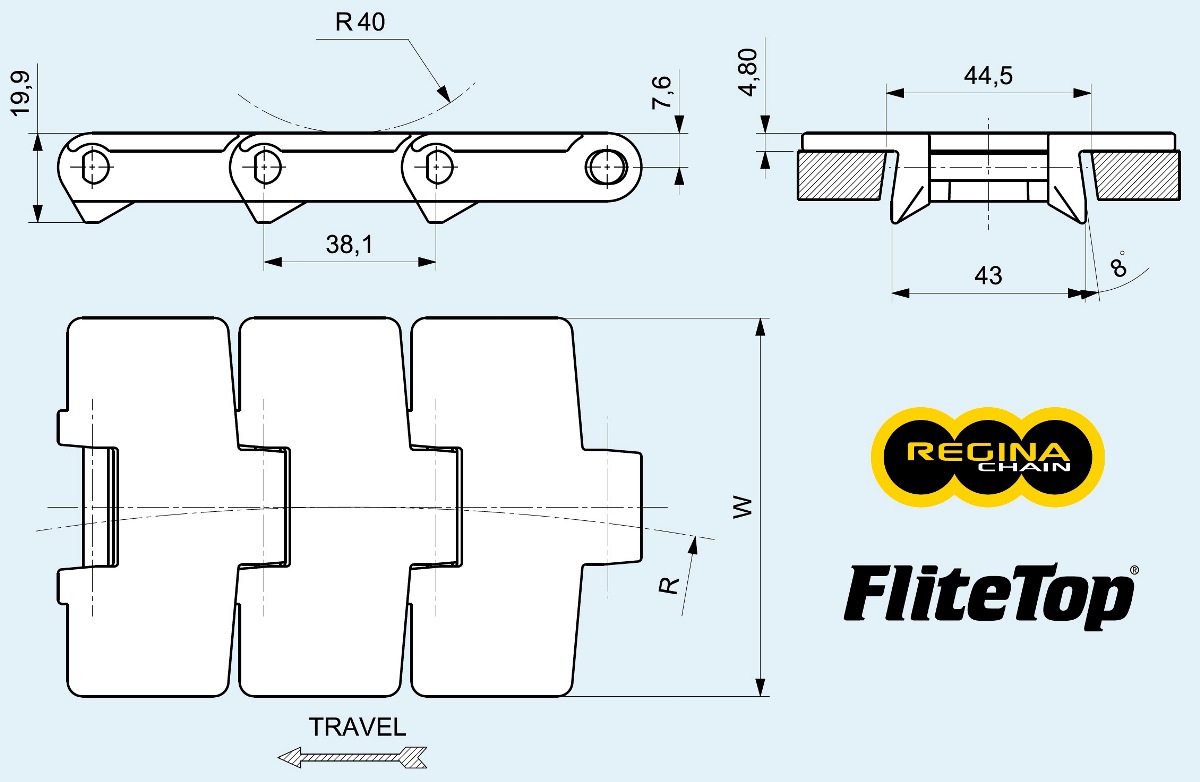

Поворотний пластиковий ланцюг Regina 879 FliteTop з направляючою типу "ластівчин хвіст" розміри та маркування. Конструктивно ланцюг 879-ї серії - це посилений варіант ланцюга 880-го. Ланцюг має товщину грузонесучої пластини 4,8 мм.

 Маркування артикул W, мм

 R, мм

 альтернативне маркування
 UP879 K 3.1/4 UP879KD/000 82.6 457.2
 UP879 K 4.1/4 UP879KG/000 114.3 500.0



цепь fliletop

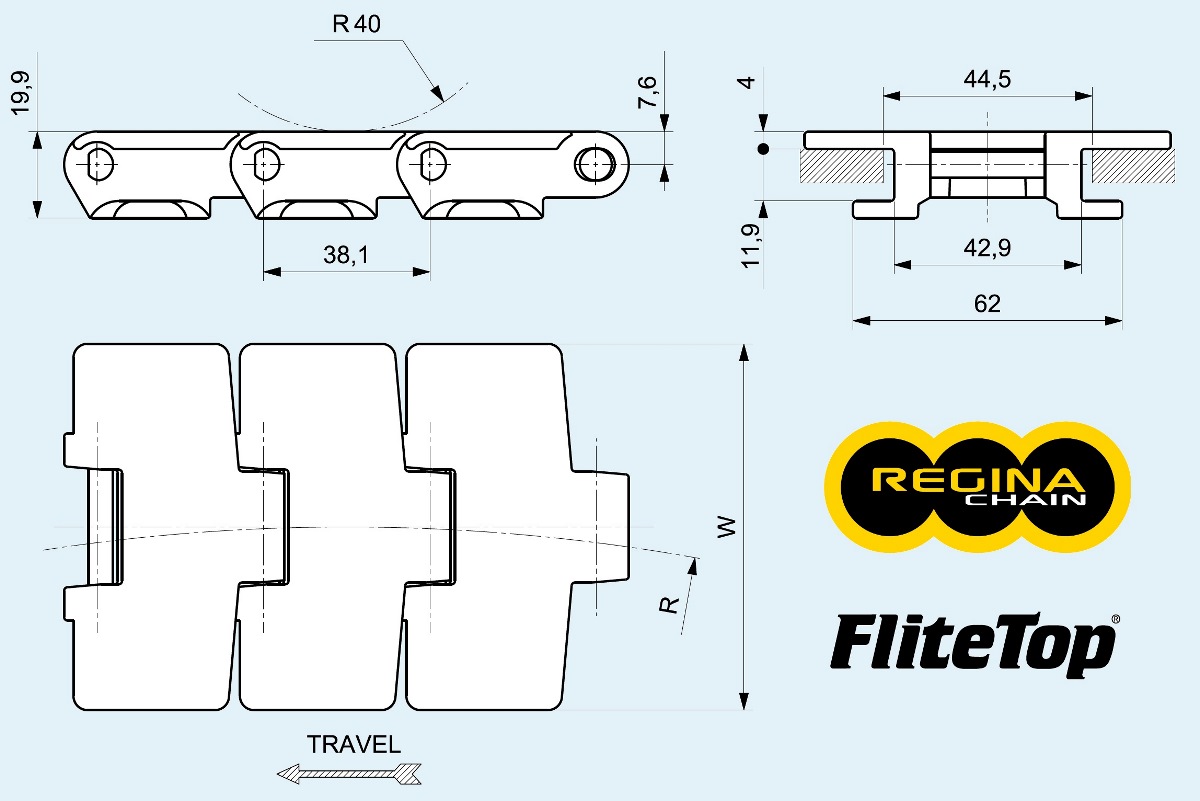

Regina Fliletop 882T, 880T и 879T - пластиковая поворотная цепь с Т-образными направляющими.
Исполнение цепи 880Т является базовым, цепь 879Т имеет большую толщину пластины, исполнение цепи 882Т имеет увеличенную толщину пластины и усиленный замок цепи. Цепи Flitetop TAB имеют следующие размеры:

 Маркування артикул W, мм

 R, мм

 альтернативне маркування
 UP880T K 3.1/4 UP880TKD/000 82.6 457.2 REX LF 880 TAB-K325
 UP880T K 83.8 UP880TKRA/000 83.8 457.2
 UP880T K 4.1/2 UP880TKG/000 114.3 500.0 REX LF 880 TAB-K450
 D2K880T K3.1/4 D2K880TKD/000 82.6 457.2 REX HP 880 TAB-K325
 D2K880T K83.8 D2K880TKRA/000 83.8 457.2
 D2K880T K4.1/2 D2K880TKG/000 114.3 500.0 REX HP 880 TAB-K450
 AR880T K 3.1/4 AR880TKD/000 82.6 457.2 REX WX 880 TAB-K325
 AR880T K 4.1/2 AR880TKG/000 114.3 457.2 REX WX 880 TAB-K450

Systemplast Flexon

Поворотний пластиковий ланцюг Regina 879T FliteTop з направляючою типу "ластівчин хвіст" розміри та маркування. Конструктивно ланцюг 879T серії - це посилений варіант ланцюга 880T. Ланцюг має товщину грузонесучої пластини 4,8 мм.

 Маркування артикул W, мм

 R, мм

 альтернативне маркування
 UP879T K 3.1/4 UP879TKD/000 82.6 457.2
 UP879T K 83.8 UP879TKRA/000 83.8 457.2
 UP879T K 4.1/4 UP879TKG/000 114.3 500.0
 D2K879T K3.1/4 D2K879TKD/000 82.6 457.2
 D2K879T K 83.8 D2K879TKRA/000 83.8 457.2
 D2K879T K4.1/2 D2K879TKG/000 114.3 500.0

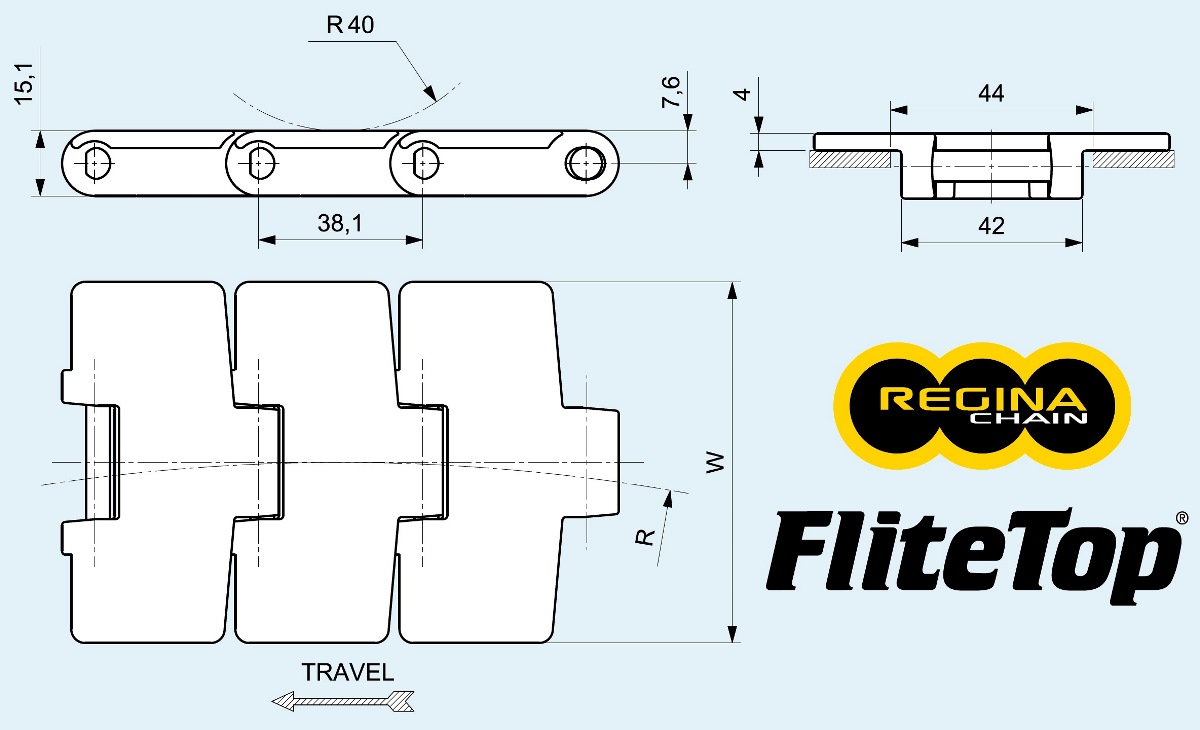

Поворотний пластиковий занцюг з магнітною направляючою

Regina 880M Flitetop - транспортерний пластиковий ланцюг з магнітним пальцем. Серія Magnetic - це ланцюги, які не мають механічної направляючої, але мають палець, виготовлений з магнітної сталі і призначений для роботи в направляючій з вбудованими магнітами.

 Маркування артикул W, мм

 R, мм

 альтернативне маркування
 UP880M RG K 3.1/4 UP880MRGKD/000 82.6 457.2 RHMP 325 XL, 781.10.07
 UP880M RG K 83.8 UP880MRGKRA/000 83.8 457.2 RHMP 84 XL, 781.10.13
 UP880M RG K 4.1/2 UP880MRGKG/000 114.3 500.0 RHM 450 XL, 781.12.42
 D2K880M RG K3.1/4 D2K880MRGKD/000 82.6 457.2 RHMP 325 PS, 781.10.08
 D2K880M RG K83.8 D2K880MRGKRA/000 83.8 457.2 RHMP 84 PS, 781.10.14
 D2K880M RG K4.1/2 D2K880MRGKG/000 114.3 500.0
 AR880M RG K 4.1/2 AR880MRGKG/000 114.3 457.2

 Маркування артикул W, мм T, мм

 R, мм

 альтернативне маркування
 UP882T K 4.1/2 UP882TKG/000 114.3 4.8 609.6
 UP882T K 7.1/2 UP882TKL/000 190.5 4.8 609.6
 UP882T K 10 UP882TKM/000 254.0 4.8 609.6
 UP882T K 12 UP882TKN/000 304.8 4.8 609.6
 D2K882T K4.1/2 D2K882TKG/000 114.3 4.8 609.6
 D2K882T K7.1/2 D2K882TKL/000 190.5 4.8 609.6
 D2K882T K 10 D2K882TKM/000 254.0 4.8 609.6
 D2K882T K 12 D2K882TKN/000 304.8 4.8 609.6





rex tabletop

Пластинчастий поворотний ланцюг FliteTop 878T (TAB) - мають зменшений радіус поворота і Т-образні направляючі. При побудуванні нового обладнання рекомендуємо використовувати такий ланцюг у виключних випадках, так як робота ланцюга в направляючих з малим радіусом поворота викликає більш інтенсивне зношення.

Ланцюг пластиковий

Розміри та маркування пластинчастих ланюгів Regina FliteTop серії 878

 маркування артикул W, мм R, мм допоміжне маркування
 UP878T K 3.1/4 UP878TKD/000 82.6 200 REX LF 879 TAB BO-K325,
 L0879605412
 D2K878T K 3.1/4 D2K878TKD/000 82.6 200 REX HP 879 TAB BO-K325,
 L0879621823
 AR878T K 3.1/4 AR878TKD/000 82.6 200 REX WX 879 TAB BO-K325,
 L0879690932

Regina транспортерний ланцюг

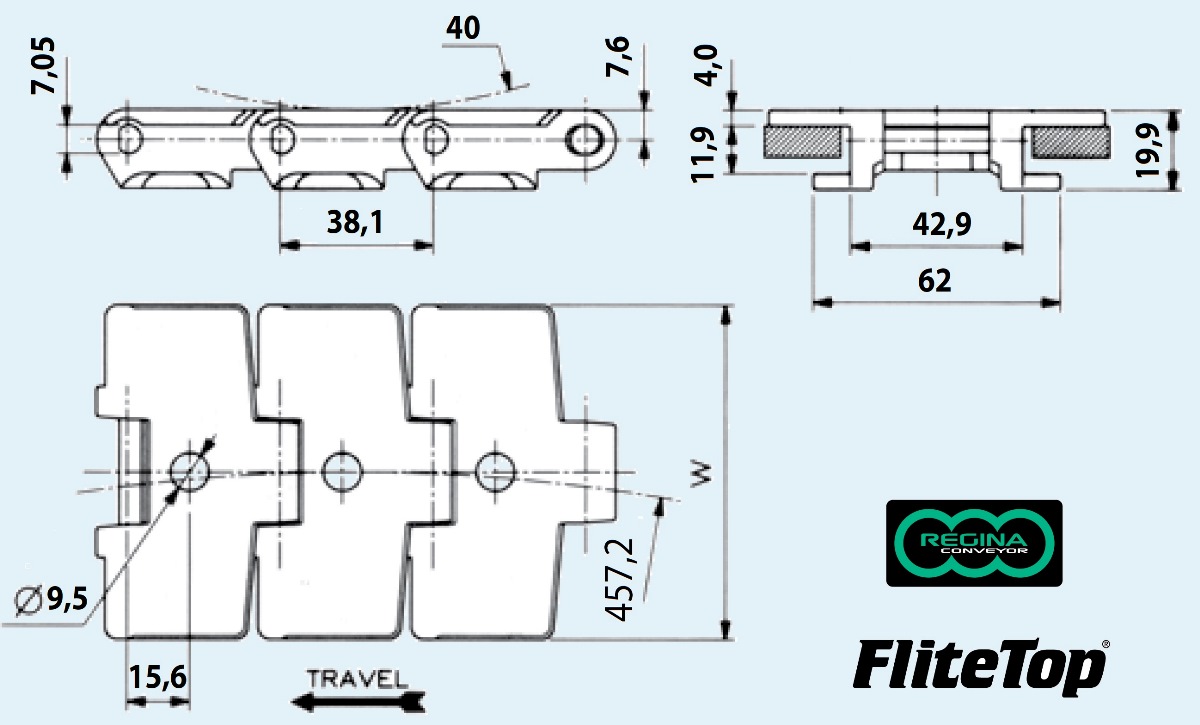

Транспортерний ланцюг 880TA Regina Flitetop - плоский, поворотний, з додатковим отвором в пластині - розміри та маркування:

 маркування артикул W, мм допоміжне маркування
 UP880TA K 3.1/4 UP880TAKD/000 82.6 REX LF 880 TAB-K325 V1 D10,
 L0880638221

На сторінках нашого сайта ви можете завантажити PDF-каталоги транспортерних ланцюгів, направляючих та привідних зірочок. Звертайтесь до наших інженерів і ви можете замовити розрахунок ланцюгових передач, розрахунок клинопасових передач, підбір мотор-редукторів та зубчастих муфт за технічним завданням.
