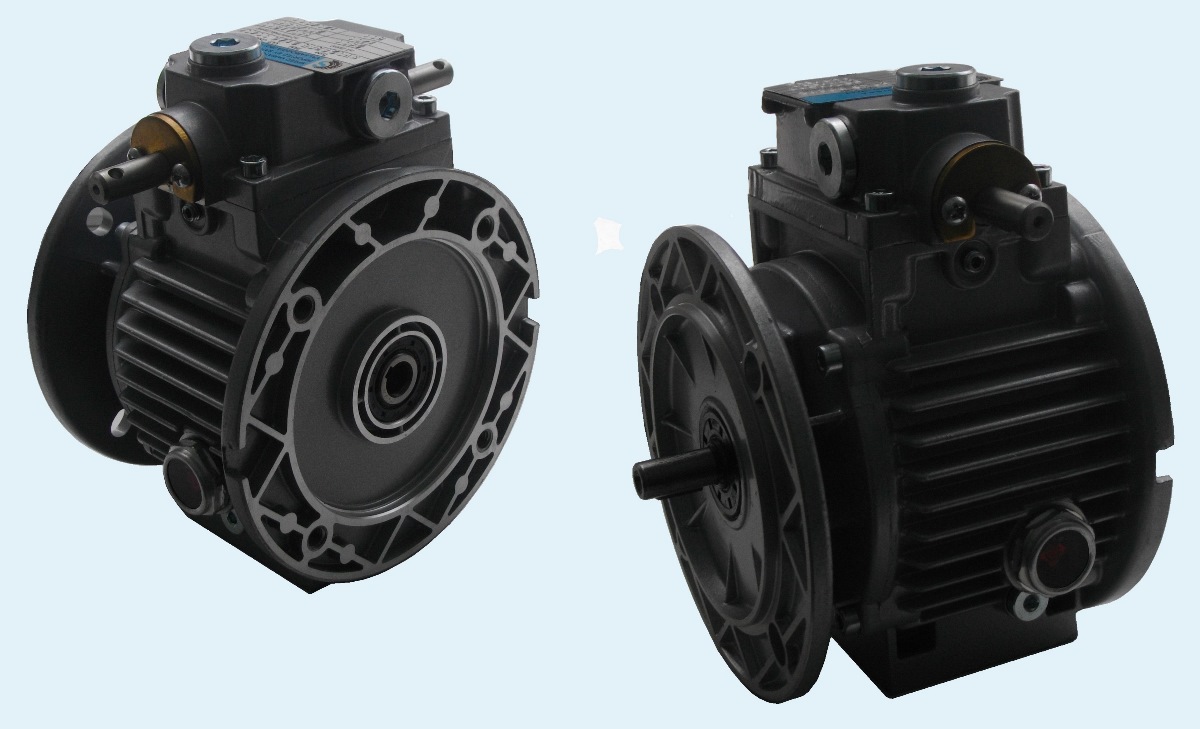

Механический фрикционный вариатор Sati. Как правило, устанавливается между электродвигателем и редуктором. предназначен для плавной бесступенчатой регулировки выходной скорости вращения.
Вариаторы Sati выпускаются в 6 типоразмерах и имеют следующие характеристики и присоединительные размеры:
тип вариатора | присоединительный фланец | артикул Sati | P, mm | M, mm | N, mm | D, mm | b, mm | B, mm | G, mm |
SV02 | 63 B5 (PAM 140/11) | SV02063B5 | 140 | 115 | 95 | 11 | 4 | 23 | 112.5 |
SV05 | 71 B5 (PAM 160/14) | SV05071B5 | 160 | 130 | 110 | 14 | 5 | 30 | 110 |
SV10 | 80 B5 (PAM 200/19) | SV10080B5 | 200 | 165 | 130 | 19 | 6 | 40 | 139 |
SV20 | 90 B5 (PAM 200/24) | SV20090B5 | 200 | 165 | 130 | 24 | 8 | 50 | 188 |
SV30 | 100 B5 (PAM 250/28) | SV30100B5 | 250 | 215 | 180 | 28 | 8 | 60 | 208 |
SV50 | 100 B5 (PAM 250/28) | SV50100B5 | 250 | 215 | 180 | 28 | 8 | 60 | 208 |
Основными механическими параметрами вариаторов является передаваемый крутящий момент и диапазрн регулирования. Для вариаторов Sati spa характерны следующие значения:
тип вариатора | скорость двигателя, об/мин | диапазон скорости на выходе вариатора, об/мин | вспомогательные маркировки |
SV 02 63B5 (140/11) B5 | 1500 | 170 - 880 | V 0.25 F P63 D11, NF 003 AU11 F140 63B5, TXF002/063B5, MVS063B5, FVS063B5, Vario-S, VAM018 |
SV 05 71B5 (160/14) B5 | 1500 | 170 - 880 | V 0.5 F P71 D14, V0.5UF71D14P71, ve02b22210001, VBG 0.5 U D14 P71, NF 005 AU14 F160 71B5, TXF005/071B5, MVS071B5, FVS071B5, Vario-M, VAM037 |
SV 10 80B5 (200/19) B5 | 1500 | 200 - 1000 | V 1 F P80 D19, NF 010 AU19 F200 80B5, TXF010/80B5, MVS080B5, FVS080B5, Vario-L, VAM075 |
SV 20 90B5 (200/24) B5 | 1500 | 200 - 1000 | V 2 F P90 D24, NF 020 AU24 F200 90B5, SF020/90B5, MVS090B5, FVS090B5, VAM15 |
SV 30 100B5 (250/28) B5 | 1500 | 200 - 1000 | V 3 F P100 D28, NF 030 AU28 F250 100B5, SF030/100B5, MVS100B5, FVS100B5, VAM22 |
SV 50 100/112B5 (250/28) B5 | 1500 | 200 - 1000 | V 5.5 F P112 D28, NF 050 AU28 F250 100B5, SF050/100B5, MVS112B5, FVS112B5, VAM40 |
Механические вариаторы Sati spa поставляются заправленными маслом для работы в горизонтальном положении. Прb работе в других положениях необходимо доливать масло согласно инструкции.
К основным преимуществам механических вариатором можно отнести простоту управления для технического персонала, возможность бесступенчатой регулировки и достаточно большой диапазон регулирования. Частотные регуляторы. к сожалению, при таких диапазонах регулирования, могут иметь проблемы с перегревом обмоток статора электродвигателя. К недостаткам механических вариаторов можно отнести необходимость их обслуживания вследствие износа механических частей.
Инженеры нашей компании помогут вам заменить вариаторы и редукторы Nord getriebe, Variatore Bonfiglioli riduttori s.p.a, Varvel spa, Motive, Sermes motorisation, Shimpo, Spaggiari trasmissioni, Brown advance S.A., Davall, PGR Drive tachnologies, Motovario spa, Chiaravalli, STM, Motive srl, Tramec, Siti. Также вы можете купить зубчатые ремни и шкивы, клиновые ремни, эластичные муфты, тяговые цепи и модульные ленты, звёздочки и направляющие для цепей. На сайте нашей компании вы айдёте каталоги и брошюры в формате PDF.
