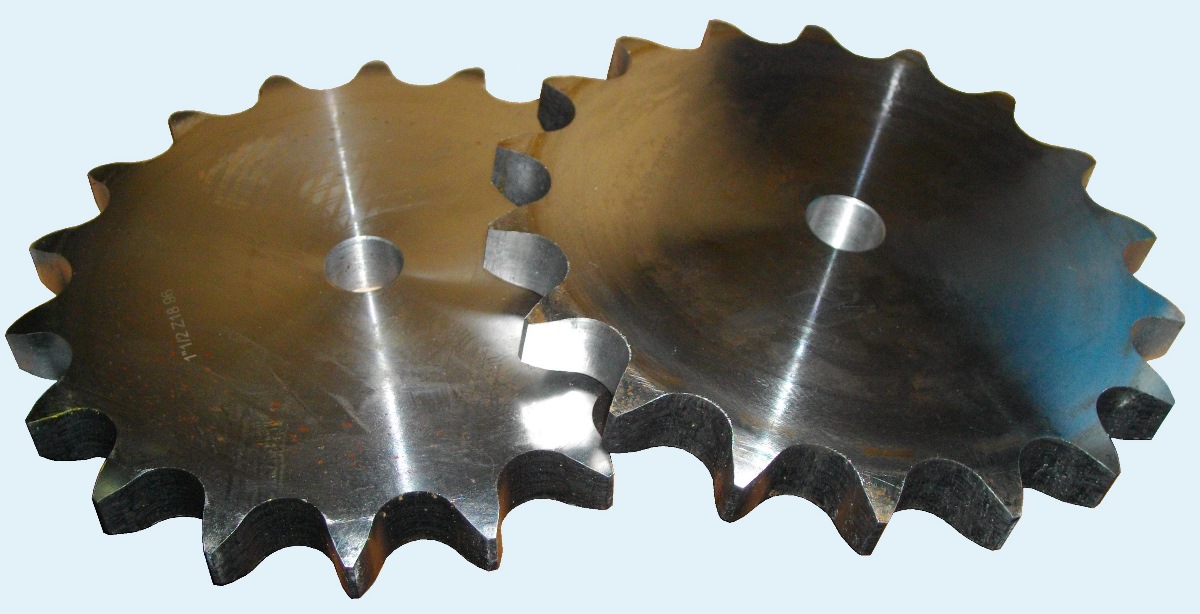

УкраїнськаЗірочка пласка Sati для ланцюга 24B1
Зірочка Sati - ласка, без ступиці - це гарне рвшення для створення компактних та потужних відкритих приводів. До переваг ланцюгових передач можна віднести:
- легкість створення, розрахунку
- гнучкість конструкції, яка дозволяє змінювати міжвісьову відстань
- простоту діагностики та обслуговування
- надійність
Пласка зірочка - це один з різновидів привідних зірочоек, який не має ступиці. Така зірочка поже монтуватись безпосередньо на вал, мати фланцеве кріплення, або приварну ступицю або "болтову" ступицю. В якості альтернативи ви можете використати зірочки зі ступицями, чавунні зірочки, зірочки з монтуванням на втулки ТаперБуш.
Крок ланцюга 24B-1 - 38.1 mm, діаметр ролика - 25.4 mm

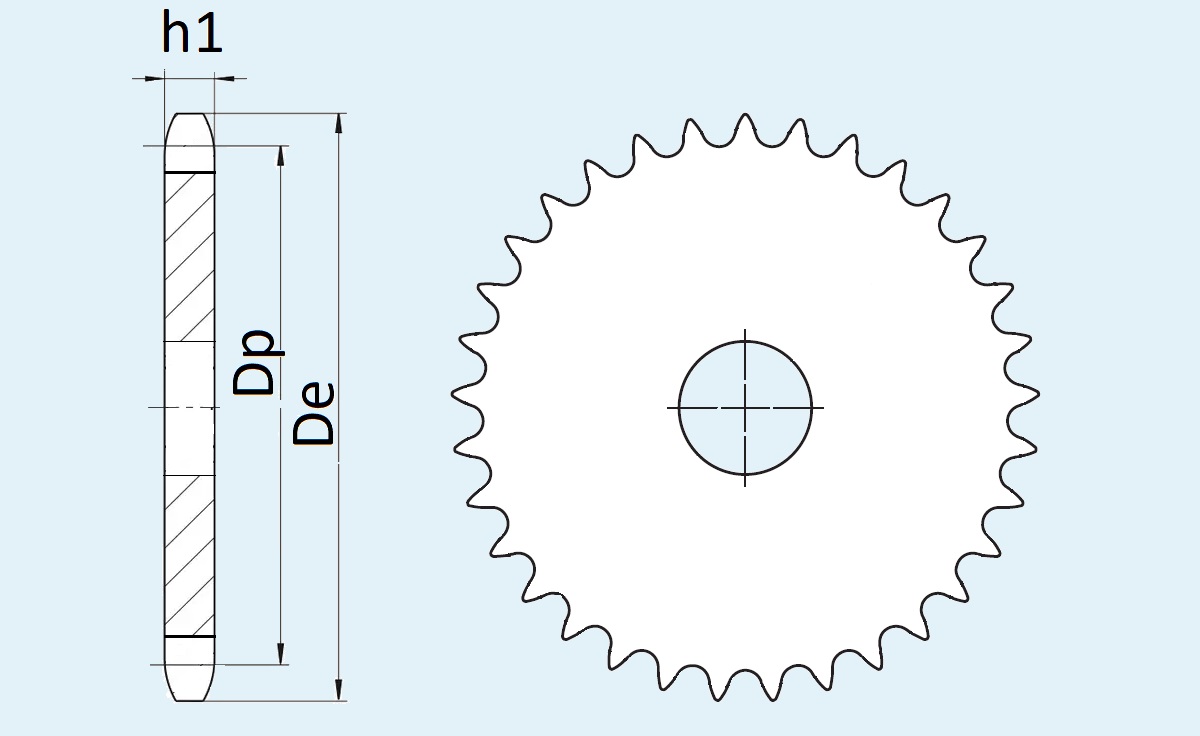

Розміри, характеристики та маркування зірочок ланцюга 24В-1
| артикул | зубці | Dp, мм | De, мм | додаткове маркування |
| CS14008 | Z=8 | 99,55 | 115,0 | 1"1/2X1" Z=008 |
| CS14009 | Z=9 | 111,40 | 126,4 | 1"1/2X1" Z=009 |
| CS14010 | Z=10 | 123,29 | 138,0 | 1"1/2X1" Z=010 |
| CS14011 | Z=11 | 135,21 | 150,0 | 1"1/2X1" Z=011 |
| CS14012 | Z=12 | 147,22 | 162,0 | 1"1/2X1" Z=012 |
| CS14013 | Z=13 | 159,18 | 174,2 | 1"1/2X1" Z=013 |
| CS14014 | Z=14 | 171,22 | 186,2 | 1"1/2X1" Z=014 |
| CS14015 | Z=15 | 183,26 | 198,2 | 1"1/2X1" Z=015 |
| CS14016 | Z=16 | 195,30 | 210,3 | 1"1/2X1" Z=016 |
| CS14017 | Z=17 | 207,34 | 222,3 | 1"1/2X1" Z=017 |
| CS14018 | Z=18 | 219,42 | 234,3 | 1"1/2X1" Z=018 |
| CS14019 | Z=19 | 231,49 | 246,5 | 1"1/2X1" Z=019 |
| CS14020 | Z=20 | 243,57 | 258,6 | 1"1/2X1" Z=020 |
| CS14021 | Z=21 | 255,65 | 270,6 | 1"1/2X1" Z=021 |
| CS14022 | Z=22 | 267,73 | 282,7 | 1"1/2X1" Z=022 |
| CS14023 | Z=23 | 279,80 | 294,8 | 1"1/2X1" Z=023 |
| CS14024 | Z=24 | 291,88 | 306,8 | 1"1/2X1" Z=024 |
| CS14025 | Z=25 | 304,00 | 319,0 | 1"1/2X1" Z=025 |
| CS14026 | Z=26 | 316,08 | 331,0 | 1"1/2X1" Z=026 |
| CS14027 | Z=27 | 328,19 | 343,2 | 1"1/2X1" Z=027 |
| CS14028 | Z=28 | 340,27 | 355,2 | 1"1/2X1" Z=028 |
| CS14029 | Z=29 | 352,38 | 367,3 | 1"1/2X1" Z=029 |
| CS14030 | Z=30 | 364,50 | 379,5 | 1"1/2X1" Z=030 |
| CS14031 | Z=31 | 376,62 | 391,6 | 1"1/2X1" Z=031 |
| CS14032 | Z=32 | 388,69 | 403,7 | 1"1/2X1" Z=032 |
| CS14033 | Z=33 | 400,81 | 415,8 | 1"1/2X1" Z=033 |
| CS14034 | Z=34 | 412,93 | 427,8 | 1"1/2X1" Z=034 |
| CS14035 | Z=35 | 425,04 | 440,0 | 1"1/2X1" Z=035 |
| CS14036 | Z=36 | 437,16 | 452,0 | 1"1/2X1" Z=036 |
| CS14037 | Z=37 | 449,27 | 464,2 | 1"1/2X1" Z=037 |
| CS14038 | Z=38 | 461,39 | 476,2 | 1"1/2X1" Z=038 |
| CS14039 | Z=39 | 473,50 | 488,5 | 1"1/2X1" Z=039 |
| CS14040 | Z=40 | 485,62 | 500,6 | 1"1/2X1" Z=040 |
| CS14041 | Z=41 | 497,74 | 512,6 | 1"1/2X1" Z=041 |
| CS14042 | Z=42 | 508,85 | 524,7 | 1"1/2X1" Z=042 |
| CS14043 | Z=43 | 521,97 | 536,8 | 1"1/2X1" Z=043 |
| CS14044 | Z=44 | 534,08 | 549,0 | 1"1/2X1" Z=044 |
| CS14045 | Z=45 | 546,20 | 561,2 | 1"1/2X1" Z=045 |
| CS14046 | Z=46 | 558,32 | 573,3 | 1"1/2X1" Z=046 |
| CS14047 | Z=47 | 570,43 | 585,4 | 1"1/2X1" Z=047 |
| CS14048 | Z=48 | 582,55 | 597,4 | 1"1/2X1" Z=048 |
| CS14049 | Z=49 | 594,66 | 609,5 | 1"1/2X1" Z=049 |
| CS14050 | Z=50 | 606,78 | 621,7 | 1"1/2X1" Z=050 |
| CS14051 | Z=51 | 618,89 | 633,8 | 1"1/2X1" Z=051 |
| CS14052 | Z=52 | 631,01 | 646,0 | 1"1/2X1" Z=052 |
| CS14053 | Z=53 | 643,13 | 658,0 | 1"1/2X1" Z=053 |
| CS14054 | Z=54 | 655,25 | 670,2 | 1"1/2X1" Z=054 |
| CS14055 | Z=55 | 667,40 | 682,3 | 1"1/2X1" Z=055 |
| CS14056 | Z=56 | 679,50 | 694,4 | 1"1/2X1" Z=056 |
| CS14057 | Z=57 | 691,73 | 708,5 | 1"1/2X1" Z=057 |
| CS14058 | Z=58 | 703,74 | 718,6 | 1"1/2X1" Z=058 |
| CS14059 | Z=59 | 715,86 | 730,7 | 1"1/2X1" Z=059 |
| CS14060 | Z=60 | 727,97 | 742,8 | 1"1/2X1" Z=060 |
| CS14062 | Z=62 | 752,24 | 767,2 | 1"1/2X1" Z=062 |
| CS14064 | Z=64 | 776,48 | 791,3 | 1"1/2X1" Z=064 |
| CS14065 | Z=65 | 788,59 | 803,4 | 1"1/2X1" Z=065 |
| CS14066 | Z=66 | 800,17 | 815,6 | 1"1/2X1" Z=066 |
| CS14068 | Z=68 | 824,98 | 839,8 | 1"1/2X1" Z=068 |
| CS14070 | Z=70 | 749,21 | 864,2 | 1"1/2X1" Z=070 |
| CS14072 | Z=72 | 873,48 | 888,4 | 1"1/2X1" Z=072 |
| CS14075 | Z=75 | 909,83 | 924,8 | 1"1/2X1" Z=075 |
| CS14076 | Z=76 | 921,98 | 936,9 | 1"1/2X1" Z=076 |
| CS14080 | Z=80 | 970,44 | 985,4 | 1"1/2X1" Z=080 |
| CS14085 | Z=85 | 1031,10 | 1046,0 | 1"1/2X1" Z=085 |
| CS14095 | Z=95 | 1152,33 | 1167,3 | 1"1/2X1" Z=095 |
Привідні зірочкм Sati мають високу якість матеріалу, проходять контроль якості на виробництві та чудово працюють з ланцюгами таких виробників, як KettenWulf, Regina, Sedis, Wippermann, SKF, Ferlacher Ketten, Iwis, Tsubaki, Iris, Vision, Donghua, Renold, Diamond chain.
Для побудування приводів та редукторних механізмів ви також можете придбати редуктори, мотор-редукори, направляючі ланцюгів, натяжні пристрої, еластичні муфти, зубчасті паси з зубчастими шківами, клинові паси з шківами, циліндрчні шестерні, конічні шестерні, зубчасті рейки, підшипники в корпусах та багато іншого.
На сторінках нашого сайта ви можете скачати ПДФ-каталоги та допоміжну технічну інформацію. Для того, щоб замовити розрахунки ланцюгових передач та підбір зірочок згідно технічного завдання - звертайтесь до наших інженерів.
Михайло Павінов
інженер
(098) 083-58-09
