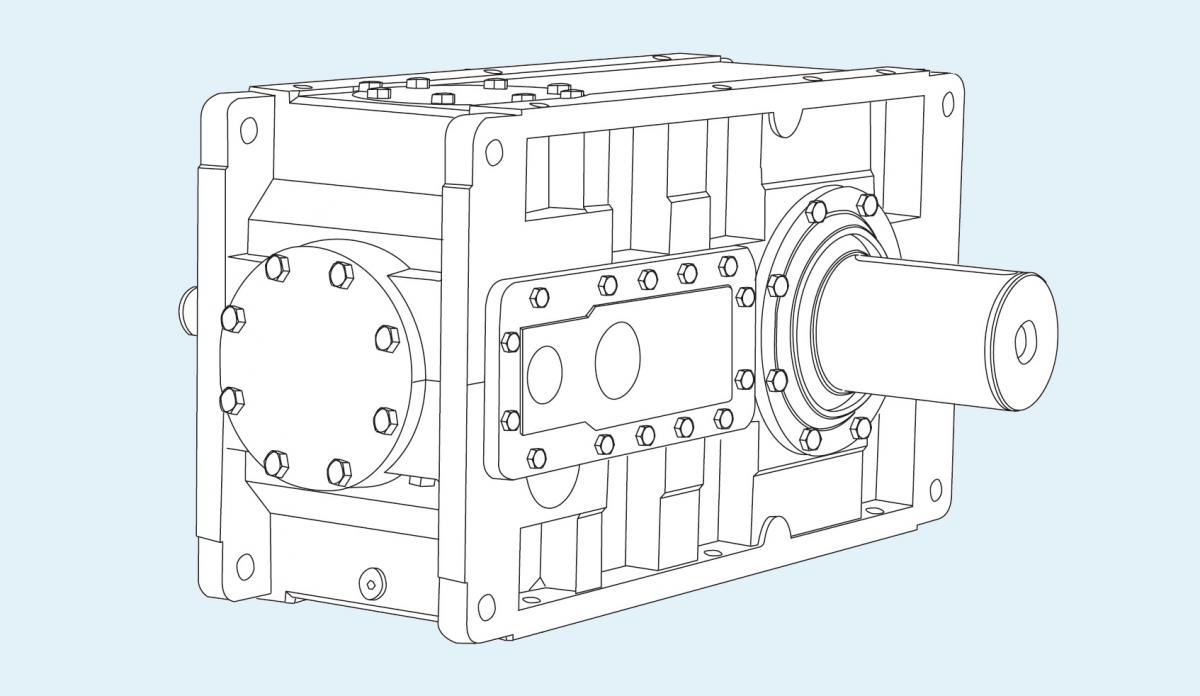

Основні характеристики та передаточні числа редукторів David Brown G з параллельними валами
Типорозмір | Діапазон передаточних чисел | Максимальний крутний момент | |
Нм (при N1=1450 об/хв) | |||
G1420 | двохступінчастий | 6,1 7,029 7,752 8,578 9,531 10,643 11,957 13,534 15,462 | 11 000 |
G1430 | трьохступінчастий | 17,401 19,335 21,591 24,256 27,455 31,365 34,721 38,579 43,08 48,399 54,782 62,583 | 11 000 |
G1440 | чотирьохступінчастий | 70,494 78,327 87,465 98,265 111,224 127,063 136,419 153,263 173,476 198,181 | 11 000 |
G1520 | двохступінчастий | 7,7 8,873 9,785 10,828 12,031 13,435 15,094 17,084 19,517 | 14 000 |
G1530 | трьохступінчастий | 21,966 24,406 27,254 30,619 34,657 39,592 43,828 48,698 54,379 61,094 69,151 78,999 | 14 000 |
G1540 | чотирьохступінчастий | 88,984 98,872 110,407 124,039 140,398 160,392 172,201 193,464 218,978 250,163 | 14 000 |
G1620 | двохступінчастий | 6,528 7,06 7,729 8,82 9,929 11,063 | 25 600 |
G1630 | трьохступінчастий | 17,934 20,19 22,494 25,704 29,199 31,525 35,77 40,269 44,865 51,268 58,239 62,877 | 25 600 |
G1640 | чотирьохступінчастий | 71,59 81,324 87,8 104,001 118,142 127,55 140,233 166,109 188,694 203,721 | 25 600 |
G1720 | двохступінчастий | 8,393 9,078 9,938 11,34 12,766 14,223 16,253 18,463 19,934 | 32 900 |
G1730 | трьохступінчастий | 23,058 25,958 28,921 33,048 37,452 40,532 45,99 51,774 57,683 65,916 74,879 80,842 | 35 400 |
G1740 | чотирьохступінчастий | 92,044 104,559 112,886 133,716 151,897 163,993 180,299 213,568 242,607 261,927 | 34 200 |
G1820 | двохступінчастий | 6,324 6,986 8,016 8,93 9,765 10,957 12,797 14,092 15,982 | 58 000 |
G1830 | трьохступінчастий | 17,539 19,168 21,507 25,12 27,662 31,371 35,182 38,45 43,141 50,388 55,488 62,928 | 58 600 |
G1840 | чотирьохступінчастий | 73,105 80,504 91,298 102,455 112,825 127,953 140,825 158,034 174,029 197,364 | 58 600 |
G1920 | двохступінчастий | 7.93 8.76 10.051 11.204 12.245 13.739 16.047 17.671 20.04 | 72700 |
G1930 | трьохступінчастий | 21.994 24.036 26.969 31.499 34.688 39.339 44.117 48.215 54.098 63.185 69.58 78.909 | 79 200 |
G1940 | чотирьохступінчастий | 91.671 100.949 114.485 128.475 141.479 160.449 176.59 176.59 198.17 218.227 247.488 | 79 300 |
G2120 | двохступінчастий | 7,36 8,153 9,221 10,104 11,324 12,765 14,494 16,608 17,851 | 130 000 |
G2130 | трьохступінчастий | 20,569 23,051 25,985 29,506 33,809 36,34 41,011 45,96 51,81 58,829 67,408 72,455 | 130 000 |
G2140 | чотирьохступінчастий | 79,169 90,715 97,506 115,479 132,32 142,226 159,476 188,872 216,416 232,618 | 130 000 |
G2220 | двохступінчастий | 8,221 9,106 10,293 11,285 12,647 14,257 16,188 18,549 19,938 | 156 000 |
G2230 | трьохступінчастий | 22,973 25,746 29,023 32,955 37,761 40,857 45,804 51,332 57,865 65,705 75,287 80,924 | 162 000 |
G2240 | чотирьохступінчастий | 88,423 101,318 108,903 128,977 147,786 158,85 178,116 210,948 241,712 259,808 | 162 000 |
