Важкі привідні ланцюги з зігнутими пластинами

важкий привідний ланцюг

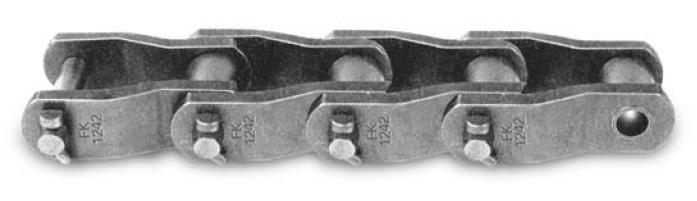

Важкі привідні ланцюги з вигнутими пластинами DIN 8182 / ANSI B29.10 / ISO 3512.

Конструктивно відносяться до роликових ланцюгів, виконуються з вигнутими пластинами, що дозволяє добре витримувати важкі ударні навантаження. Найбільше поширення "rotary chain" знайшли в гірничо-добувному та нафтовому обладнанні.

цепь с изогнутыми пластинами

Основні розміри та маркування

 маркування
 KettenWulf		 P, мм b1, мм d1, мм d2, мм t, мм h2, мм альтернативні позначення
 50.8 31.55 28.52 14.01 6.2 48.0 X3160
 63.5 38.1 31.75 15.9 7.9 41.3 ISO 2010, R514
 KW RO2510 78.1 36.9 31.75 16.0 8.0 40.0 ISO 2510, 1037 (API3), RV-3
 KW RO2512 77.9 38.5 41.28 19.05 10.0 60.0 ISO 2512, AX1568, RV-3067X
 KW RO2814 88.9 36.9 44.45 22.25 14.0 60.0 ISO 2814. RX238, RV-3,5
 KW RO3214 103.2 48.0 44.45 22.0 14.0 55.0 ISO 3214, RV-4
 KW RO3315 103.45 47.6 45.24 23.85 15.0 60.0 ISO 3315, RX1245
 KW RO3618 114.3 50.8 57.15 27.97 15.0 75.0 ISO 3618, X635, RV-4,5
 KW RO4020 127.0 68.3 63.5 31.78 18.0 90.0 ISO 4020, RO1207, RV-5
 KW RO4824 152.4 74.6 76.2 38.1 20.0 100.0 ISO 4824, RX1306, RV-6
 177.8 82.6 88.9 44.48 22.2 128.0 ISO 5628, X1307

В нашому асортименті ви зможете знайти альтернативу ланюгам Kettenfabrik Unna, Retezy, F.K.S., Cadenasy Derivados, Iwis. Для побудування комплектного приводу ви додатково можете замовити привідні зірочки ланцюгів, безшпоночні та зубчасті муфти, електродвигуни, редуктори та мотор-редуктори, гідромуфти, гальма та керовані муфти-зчеплення.

На сторінках нашого сайта ви можете завантажити PDF-каталоги та допоміжну технічну інформацію. Звертайтесь до наших інженерів і ви зможете замовити професійні консультації та розрахунки ланцюгових та пасових передач.
