Бесшпоночная зажимная муфта Sati System block

муфта зажимная Clampex

Поставляем System block - зажимные механические бесшпоночные муфты Sati spa (распорно-зажимная монтажная втулка). Ассортимент бесшпоночных муфт включает следующие типы: KLAA, KLAB, KLBB, KLCC, KLDA, KLDB, KLEE, KLFF, KLFC, KLGG, KLHH, KLMM, KLNN, KLPP, KLQX, KLRR, KLSS, HSD

Простая и надёжная конструкция (основанная на цангах и на эластичности металла) позволяет производить быстрый монтаж и переналадку оборудования. С помощью стяжной муфты вы сможете установить на вал оборудования (редуктора, электродвигателя) клиновый шкив, зубчатый шкив, эластичную муфту, звёздочку цепи, зубчатое колесо.

В зависимости от конструтивного исполнения существуют следующие типы бесшпоночных стяжных муфт Sati spa, Italy:

Италия Sati

KLAA - разрезная цанговая бесшпоночная муфта Sati System block. Самоцентрирующаяся, быстросменная со средним передаваемым моментом.

маркировкаартикул d/D H/H1/H2/H3 передаваемый
 момент

 альтернативные
 обозначения

 мм мм Н*м
 KLAA018 KLAA 18x47 18/47 34/28/17/22 350 RCK13-18x47
 KLAA019 KLAA 19x47 19/47 34/28/17/22 355 RCK13-19x47
 KLAA020 KLAA 20x47 20/47 34/28/17/22 360 TLK130-20x47, RCK13-20x47
 KLAA022 KLAA 22x47 22/47 34/28/17/22 400 TLK130-22x47, RCK13-22x47
 KLAA024 KLAA 24x50 24/50 34/28/17/22 440 TLK130-24x50, RCK13-24x50
 KLAA025 KLAA 25x50 25/50 34/28/17/22 560 TLK130-25x50, RCK13-25x50
 KLAA028 KLAA 28x55 28/55 34/28/17/22 625 TLK130-28x55, RCK13-28x55
 KLAA030 KLAA 30x55 30/55 34/28/17/22 650 TLK130-30x55, RCK13-30x55
 KLAA032 KLAA 32x60 32/60 34/28/17/22 950 TLK130-32x60, RCK13-32x60
 KLAA035 KLAA 35x60 35/60 34/28/17/22 1050 TLK130-35x60, RCK13-35x60
 KLAA038 KLAA 38x65 38/65 34/28/17/22 1140 TLK130-38x65, RCK13-38x65
 KLAA040 KLAA 40x65 40/65 34/28/17/22 1200 TLK130-40x65, RCK13-40x65
 KLAA042 KLAA 42x75 42/75 41/33/20/25 2130 TLK130-42x75, RCK13-42-75
 KLAA045 KLAA 45x75 45/75 41/33/20/25 2180 TLK130-45x75, RCK13-45x75
 KLAA048 KLAA 48x80 48/80 41/33/20/25 2430 TLK130-48x85, RCK13-48x85
 KLAA050 KLAA 50x80 50/80 41/33/20/25 2430 TLK130-50x80, RCK13-50x80
 KLAA055 KLAA 55x85 55/85 41/33/20/25 3050 TLK130-55x85, RCK13-55x85
 KLAA060 KLAA 60x90 60/90 41/33/20/25 3350 TLK130-60x90, RCK13-60x90
 KLAA065 KLAA 65x95 65/95 41/33/20/25 4080 TLK130-65x95, RCK13-65x95
 KLAA070 KLAA 70x110 70/110 50/40/24/30 6280 TLK130-70x110, RCK13-70x110
 KLAA075 KLAA 75x115 75/115 50/40/24/30 6680 TLK130-75x115, RCK13-75x115
 KLAA080 KLAA 80x120 80/120 50/40/24/30 7130 TLK130-80x120, RCK13-80x120
 KLAA085 KLAA 85x125 85/125 50/40/24/30 8750 TLK130-85x125, RCK13-85x125
 KLAA090 KLAA 90x130 90/130 50/40/24/30 9080 TLK130-90x130, RCK13-90x130
 KLAA095 KLAA 95x135 95/135 50/40/24/30 10580 TLK130-95x135, RCK13-95x135
 KLAA100 KLAA 100x145 100/145 56/44/26/32 13380 TLK130-100x145, RCK13-100x145
 KLAA110 KLAA 110x155 110/155 56/44/26/32 14580 TLK130-110x155, RCK13-110x155
 KLAA120 KLAA 120x165 120/165 56/44/26/32 17880 TLK130-120x165, RCK13-120x165
 KLAA130 KLAA 130x180 130/180 64/52/34/40 25950 TLK130-130x180, RCK13-130x180
 KLAA140 KLAA 140x190 140/190 68/54/34/40 26950 TLK130-140x190, RCK13-140x190
 KLAA150 KLAA 150x200 150/200 68/54/34/40 32950 TLK130-150x200, RCK13-150x200
 KLAA160 KLAA 160x210 160/210 68/54/40/34 38800 RCK13-160x210
 KLAA170 KLAA 170x225 170/225 18/64/44/49 41300 RCK13-170x225
 KLAA180 KLAA 180x235 180/235 78/64/44/49 43700 RCK13-180x235
 KLAA200 KLAA 200x260 200/260 78/64/44/49 60700 RCK13-200x260





optibelt

KLAB - разрезная цанговая бесшпоночная муфта SATI Италия. От муфты KLAA конструктивно отличается наличием упорного бортика. Самоцентрирующая, позволяет быстрый демонтаж и передаёт средний диапазон крутящих моментов.

маркировкаартикул d/D D1 H/H1/H2/H3 передаваемый
 момент

 альтернативные
 обозначения

 мм мм мм Н*м
 KLAB01 KLAB 18x47 18/47 56 34/28/17/22
 KLAB019 KLAB 19x47 19/47 56 34/28/17/22 274
 KLAB020 KLAB 20x47 20/47 56 34/28/17/22 284 TLK131-20x47
 KLAB022 KLAB 22x47 22/47 56 34/28/17/22 314 TLK131-22x47
 KLAB024 KLAB 24x50 24/50 59 34/28/17/22 401 TLK131-24x50
 KLAB025 KLAB 25x50 25/50 59 34/28/17/22 441 TLK131-25x50
 KLAB028 KLAB 28x55 28/55 64 34/28/17/22 490 TLK131-28x55
 KLAB030 KLAB 30x55 30/55 64 34/28/17/22 529 TLK131-30x55
 KLAB032 KLAB 32x60 32/60 69 34/28/17/22 755 TLK131-32x60
 KLAB035 KLAB 35x60 35/60 69 34/28/17/22 824 TLK131-65x60
 KLAB038 KLAB 38x65 38/65 74 34/28/17/22 892 TLK131-38x65
 KLAB040 KLAB 40x65 40/65 74 34/28/17/22 941 TLK131-40x65
 KLAB042 KLAB 42x75 42/75 84 41/33/20/25 TLK131-42x75
 KLAB045 KLAB 45x75 45/75 84 41/33/20/25 1716 TLK131-45x75
 KLAB048 KLAB 48x80 48/80 89 41/33/20/25
 KLAB050 KLAB 50x80 50/80 89 41/33/20/25 1893 TLK131-50x80
 KLAB055 KLAB 55x85 55/85 94 41/33/20/25 2403 TLK131-55x85
 KLAB060 KLAB 60x90 60/90 99 41/33/20/25 2648 TLK131-60x90
 KLAB065 KLAB 65x95 65/95 104 41/33/20/25 3188 TLK131-65x95
 KLAB070 KLAB 70x110 70/110 119 50/40/24/30 4905 TLK131-70x110
 KLAB075 KLAB 75x115 75/115 124 50/40/24/30 5150 TLK131-75x115
 KLAB080 KLAB 80x120 80/120 129 50/40/24/30 5490 TLK131-80x120
 KLAB085 KLAB 85x125 85/125 134 50/40/24/30 6620 TLK131-85x125
 KLAB090 KLAB 90x130 90/130 139 50/40/24/30 6960 TLK131-90x130
 KLAB095 KLAB 95x135 95/135 144 50/40/24/30 8190 TLK131-95x135
 KLAB100 KLAB 100x145 100/145 154 56/44/26/32 10100 TLK131-100x145
 KLAB110 KLAB 110x155 110/155 164 56/44/26/32 11030 TLK131-110x155
 KLAB120 KLAB 120x165 120/165 174 56/44/26/32 13600 TLK131-120x165
 KLAB130 KLAB 130x180 130/180 189 64/52/34/40 19000 TLK131-130x180
 KLAB140 KLAB 140x190 140/190 199 68/54/34/40 21800 TLK131-140x190
 KLAB150 KLAB 150x200 150/200 209 68/54/34/40 25600 TLK131-150x200
 KLAB160 KLAB 160x210 160/210
 KLAB170 KLAB 170x225 170/225
 KLAB180 KLAB 180x235 180/235

затискна муфта KLAB

Бесшпоночная муфта System block Sati KLAB.





затискна муфта

KLBB - самоцентрирующая бесшпоночная зажимная муфта Sati. Одним из отличий этого типа бесшпоночных муфт является то, что они разделены на 3 группы, имеющих одинаковые внешние размеры и отличаюшиеся диаметром отверстия и передаваемым крутящим моментом.

 маркировка d D D1 H/H1/H2/H3 передаваемый
 момент

 альтернативные
 обозначения

 мм мм мм мм Н*м
 KLBB114 14 55 62  38/30/17/22 290
 KLBB116 16 330
 KLBB118 18 370
 KLBB119 19 390
 KLBB120 20 410
 KLBB122 20 450
 KLBB124 24 490
 KLBB125 25 510
 KLBB128 28 570
 KLBB130 30 610
 KLBB224 24 65 72 38/30/17/22 610
 KLBB225 25 640
 KLBB228 28 710
 KLBB230 30 770
 KLBB232 32 820
 KLBB233 33 850
 KLBB235 35 890
 KLBB238 38 970
 KLBB240 40 1020
 KLBB330 30 80 87 41/33/20/25 1070
 KLBB332 32 1140
 KLBB333 33 1180
 KLBB335 35 1250
 KLBB338 38 1350
 KLBB340 40 1420
 KLBB342 42 1500
 KLBB345 45 1600
 KLBB348 48 1710
 KLBB350 50 1780









david brown

KLCC - бесшпоночная самоцентрирующая муфта Sati. KLCX - исполнение из нержавеющей стали. Имеет компактный дизайн и способна передавать высокий крутящий момент. Благодаря небольшим размерам муфта Sati KLCC / KLCX способна заменить муфты с гидропластом производства ETP и Zero-Max.

 маркировка артикул размеры, мм крутящий
 момент
 альтернативная
 маркировка
 сталь нержавейка d D H1 H3 Нм
 KLCC008  KLCC 8x15 8 15 24 21 30 RCK80-8x15, PHF FX20-8x15,
 TLK110 8x15
 KLCC009 KLCC 6x16 9 16 27 23 32 RCK80-9x16, PHF FX20-9x16,
 TLK110 9x16
 KLCC010 KLCX010 KLCC 10x16 10 16 27 23 40 RCK80-10x16, PHF FX20-10x16,
 TLK110 10x16
 KLCC011  KLCC 11x18 11 18 27 23 50 RCK80-11x18, PHF FX20-11x18,
 TLK110 11x18
 KLCC012 KLCX012 KLCC 12x18 12 18 27 23 55 RCK80-12x18, PHF FX20-12x18,
 TLK110 12x18
 KLCC014 KLCX014 KLCC 14x23 14 23 27 23 64 RCK80-14x23, PHF FX20-14x23,
 TLK110 14x23
 KLCC015 KLCX015 KLCC 15x24 15 24 36 29 99 RCK80-15x24, PHF FX20-15x24,
 TLK110 15x24
 KLCC016 KLCX016 KLCC 16x24 16 24 36 29 105 RCK80-16x24, PHF FX20-16x24,
 TLK110 16x24
 KLCC018 KLCX018 KLCC 18x26 18 26 38 31 158 RCK80-18x26, PHF FX20-18x26,
 TLK110 18x26
 KLCC019 KLCX019 KLCC 19x27 19 27 38 31 167 RCK80-19x27, PHF FX20-19x27,
 TLK110 19x27
 KLCC020 KLCX020 KLCC 20x28 20 28 38 31 176 RCK80-20x28, PHF FX20-20x28,
 TLK110 20x28
 KLCC022 KLCX022 KLCC 22x32 22 32 45 38 232 RCK80-22x32, PHF FX20-22x32,
 TLK110 22x32
 KLCC024 KLCX024 KLCC 24x34 24 34 45 38 253 RCK80-24x34, PHF FX20-24x34,
 TLK110 24x34
 KLCC025 KLCX025 KLCC 25x34 25 34 45 38 263 RCK80-25x34, PHF FX20-25x34,
 TLK110 25x34
 KLCC028 KLCX028 KLCC 28x39 28 39 45 38 368 RCK80-28x39, PHF FX20-28x39,
 TLK110 28x39
 KLCC030 KLCX030 KLCC 30x41 30 41 45 38 474 RCK80-30x41, PHF FX20-30x41,
 TLK110 30x41
 KLCC032 KLCX032 KLCC 32x43 32 43 50 43 505 RCK80-32x43, PHF FX20-32x43,
 TLK110 32x43
 KLCC035 KLCX035 KLCC 35x47 35 47 50 43 737 RCK80-35x47, PHF FX20-35x47,
 TLK110 35x47
 KLCC038 KLCX038 KLCC 38x50 38 50 50 43 800 RCK80-38x50, PHF FX20-38x50,
 TLK110 38x50
 KLCC040 KLCX040 KLCC 40x53 40 53 52 45 947 RCK80-40x53, PHF FX20-40x53,
 TLK110 40x53
 KLCC042 KLCX042 KLCC 42x55 42 55 52 45 994 RCK80-42x55, PHF FX20-42x55,
 TLK110 42x55
 KLCC045 KLCX045 KLCC 45x59 45 59 64 56 1750 RCK80-45x59, PHF FX20-45x59,
 TLK110 45x59
 KLCC048 KLCX048 KLCC 48x62 48 62 64 56 1867 RCK80-48x62, PHF FX20-48x62,
 TLK110 48x62
 KLCC050 KLCX050 KLCC 50x65 50 65 74 66 2431 RCK80-50x65, PHF FX20-50x65,
 TLK110 50x65
 KLCC055 KLCC 55x71 55 71 74 66 2674 RCK80-55x71, PHF FX20-55x71,
 TLK110 55x71
 KLCC060 KLCC 60x77 60 77 74 66 2917 RCK80-60x77, PHF FX20-60x77,
 TLK110 60x77
 KLCC065 KLCC 65x84 65 84 74 66 3160 RCK80-65x84, PHF FX20-65x84,
 TLK110 65x84
 KLCC070 KLCC 70x90 70 90 91 80 4322 RCK80-70x90, PHF FX20-70x90,
 TLK110 70x90
 KLCC075 KLCC 75x95 75 95 91 80 6171 RCK80-75x95, PHF FX20-75x95,
 TLK110 75x95
 KLCC080 KLCC 80x100 80 100 96 85 7899 RCK80-80x100, PHF FX20-80x100,
 TLK110 80x100
 KLCC085 KLCC 85x106 85 106 96 85 8393 RCK80-85x106, PHF FX20-85x106,
 TLK110 85x106
 KLCC090 KLCC 90x112 90 112 96 85 10367 RCK80-90x112, PHF FX20-90x112,
 TLK110 90x112
 KLCC095 KLCC 95x120 95 120 96 85 10943 RCK80-95x120, PHF FX20-95x120,
 TLK110 95x120
 KLCC100 KLCC 100x125 100 125 102 89 14520 RCK80-100x125, PHF FX20-100x125,
 TLK110 100x125
 KLCC110 KLCC 110x140 110 140 107 94 15972 RCK80-110x140, PHF FX20-110x140,
 TLK110 110x140
 KLCC120 KLCC 120x155 120 155 127 114 23232 RCK80-120x155, PHF FX20-120x155,
 TLK110 120x155
 KLCC130 KLCC 130x165 130 165 127 114 25168 RCK80-130x165, PHF FX20-130x165,
 TLK110 130x165
 KLCC140 KLCC 140x175 140 175 127 114 27104 RCK80-140x175, PHF FX20-140x175,
 TLK110 140x175
 KLCC150 KLCC 150x185 150 185 127 114 29041 RCK80-150x185, PHF FX20-150x185,
 TLK110 150x185





clampex

KLDA - бесшпоночная самоцентрирующая зажимная муфта System block Sati. Имеет специальный уступ на внутренней обойме для установки упорного кольца.

маркировкаартикул размеры, мм крутящий
 момент
 альтернативная
 маркировка
 d D H1 H2 Нм
 KLDA019 KLDA 19x47 19 47 39 26 353
 KLDA020 KLDA 20x47 20 47 39 26 382
 KLDA022 KLDA 22x47 22 47 39 26 431
 KLDA024 KLDA 24x50 24 50 39 26 519
 KLDA025 KLDA 25x50 25 50 39 26 578
 KLDA028 KLDA 28x55 28 55 39 26 686
 KLDA030 KLDA 30x55 30 55 39 26 745
 KLDA032 KLDA 32x60 32 60 39 26 912
 KLDA035 KLDA 35x60 35 60 39 26 1010
 KLDA038 KLDA 38x65 38 65 39 26 1216
 KLDA040 KLDA 40x65 40 65 39 26 1323
 KLDA042 KLDA 42x75 42 75 47 30 2128
 KLDA045 KLDA 45x75 45 75 47 30 2304
 KLDA048 KLDA 48x80 48 80 47 30 2461
 KLDA050 KLDA 50x80 50 80 47 30 2530
 KLDA055 KLDA 55x90 55 85 47 30 3138
 KLDA060 KLDA 60x90 60 90 47 30 3314
 KLDA065 KLDA 65x95 65 95 47 30 4079
 KLDA070 KLDA 70x110 70 110 57 40 6707
 KLDA075 KLDA 75x115 75 115 62 40 7354
 KLDA080 KLDA 80x120 80 120 62 40 7943
 KLDA085 KLDA 85x125 85 125 62 40 9512
 KLDA090 KLDA 90x130 90 130 62 40 10100
 KLDA095 KLDA 95x135 95 135 62 40 11865
 KLDA100 KLDA 100x145 100 145 77 46 15396
 KLDA110 KLDA 110x155 110 155 77 46 16867
 KLDA120 KLDA 120x165 120 165 77 46 22064
 KLDA130 KLDA 130x180 130 180 77 46 23535
 KLDA140 KLDA 140x190 140 190 84 51 30210
 KLDA150 KLDA 150x200 150 200 84 51 36440
 KLDA160 KLDA 160x210 160 210
 KLDA170 KLDA 170x225 170 225
 KLDA180 KLDA 180x235 180 235











clampex

KLDB - бесшпоночная самоцентрирующая муфта. Имеет средний диапазон передаваемых крутящих моментов. От муфты System block KLDA отличается комплектацией стопорным кольцом.

маркировкаартикул размеры, мм крутящий
 момент
 альтернативная
 маркировка
 d D H1 H2 Нм
 KLDB019 KLDB 19x47 19 47 39 26 353
 KLDB020 KLDB 20x47 20 47 39 26 382
 KLDB022 KLDB 22x47 22 47 39 26 431
 KLDB024 KLDB 24x50 24 50 39 26 519
 KLDB025 KLDB 25x50 25 50 39 26 578
 KLDB028 KLDB 28x55 28 55 39 26 686
 KLDB030 KLDB 30x55 30 55 39 26 745
 KLDB032 KLDB 32x60 32 60 39 26 912
 KLDB035 KLDB 35x60 35 60 39 26 1010
 KLDB038 KLDB 38x65 38 65 39 26 1216
 KLDB040 KLDB 40x65 40 65 39 26 1323
 KLDB042 KLDB 42x75 42 75 47 30 2128
 KLDB045 KLDB 45x75 45 75 47 30 2304
 KLDB048 KLDB 48x80 48 80 47 30 2461
 KLDB050 KLDB 50x80 50 80 47 30 2530
 KLDB055 KLDB 55x85 55 85 47 30 3138
 KLDB060 KLDB 60x90 60 90 47 30 3314
 KLDB065 KLDB 65x95 65 95 47 30 4079
 KLDB070 KLDB 70x110 70 110 57 40 6707
 KLDB075 KLDB 75x115 75 115 62 40 7354
 KLDB080 KLDB 80x120 80 120 62 40 7943
 KLDB085 KLDB 85x125 85 125 62 40 9512
 KLDB090 KLDB 90x130 90 130 62 40 10100
 KLDB095 KLDB 95x135 95 135 62 40 11865
 KLDB100 KLDB 100x145 100 145 77 46 15396
 KLDB110 KLDB 110x155 110 155 77 46 16867
 KLDB120 KLDB 120x165 120 165 77 46 22064
 KLDB130 KLDB 130x180 130 180 77 46 23535
 KLDB140 KLDB 140x190 140 190 84 51 30210
 KLDB150 KLDB 150x200 150 200 84 51 36440
 KLDB160 KLDB 160x210 160 210
 KLDB170 KLDB 170x225 170 225
 KLDB180 KLDB 180x235 180 235









ringspann

KLEE - Бесшпоночная разрезная муфта Sati System block. Самоцентрирующая. Имеет очень большой передаваемый крутящий момент. Компактная и очень простая в установке. РАспорно-зажимная монтажная втулка KLEE по сравнению с другими типами бесшпоночных муфт имеет большую длину.

маркировка артикул размеры, мм крутящий
 момент
 альтернативная
 маркировка
 d D H2 Нм
 SATI KLEE025 System block
 KLEE 25x55
 25 55 32 750 RCK11-25x55, PHF FX400-25-55,
 RLK402 25x55, , ABK1125x55
 SATI KLEE028 System block
 KLEE 28x55
 28 55 32 830 RCK11-28x55, PHF FX400-28-55,
 RLK402 28x55, , ABK1128x55
 SATI KLEE030 System block
 KLEE 30x55
 30 55 32 890 RCK11-30x55, PHF FX400-30-55,
 RLK402 30x55, , ABK1130x55
 SATI KLEE035 System block
 KLEE 35x60
 35 60 44 1220 RCK11-35x60, PHF FX400-35-60,
 RLK402 35x60, , ABK11 35x60
 SATI KLEE038 System block
 KLEE 38x75
 38 75 44 2270 RCK11-38x75, PHF FX400-38-75,
 RLK402 38x75, , ABK11 38x75
 SATI KLEE040 System block
 KLEE 40x75
 40 75 44 2390 RCK11-40x75, PHF FX400-40-75,
 RLK402 40x75, , ABK11 40x75
 SATI KLEE042 System block
 KLEE 42x75
 42 75 44 2510 RCK11-42x75, PHF FX400-42-75,
 RLK402 42x75, , ABK11 42x75
 SATI KLEE045 System block
 KLEE 45x75
 45 75 44 2690 TLK400 45x75, RCK11-45x75,
 PLAD 45x75, , ABK11 45x75
 SATI KLEE048 System block
 KLEE 48x80
 48 80 56 3270 TLK400 48x80, RCK11-48x80,
 PLAD 48x50, PHF FX400-48x80, ABK11 48x80
 SATI KLEE050 System block
 KLEE 50x80
 50 80 56 3410 TLK400 50x80, RCK11-50x80,
 PLAD 50x80, PHF FX400-50x80, ABK11 50x80
 SATI KLEE055 System block
 KLEE 55x85
 55 85 56 4220 TLK400 55x85, RCK11-55x85,
 PLAD 55x85, PHF FX400-55x85, ABK11 55x85
 SATI KLEE060 System block
 KLEE 60x90
 60 90 56 5110 TLK400 60x90, RCK11-60x90,
 PLAD 60x90, PHF FX400-60x90, ABK11 60x90
 SATI KLEE065 System block
 KLEE 65x95
 65 95 56 5540 TLK400 65x95, RCK11-65x95,
 PLAD 65x95, PHF FX400-65x95, ABK11 65x95
 SATI KLEE070 System block
 KLEE 70x110
 70 110 70 10150 TLK400 70x110, RCK11-70x110,
 PHF FX400-70x110, ABK11 70x110
 SATI KLEE075 System block
 KLEE 75x115
 75 115 70 10870 TLK400 75x115, RCK11-75x115,
 PHF FX400-75x115, ABK11 75x115
 SATI KLEE080 System block
 KLEE 80x120
 80 120 70 12760 TLK400 80x120, RCK11-80x120,
 PHF FX400-80x120, ABK11 80x120
 SATI KLEE085 System block
 KLEE 85x125
 85 125 70 14790 TLK400 85x125, RCK11-85x125,
 PHF FX400-85x125, ABK11 85x125
 SATI KLEE090 System block
 KLEE 90x130
 90 130 70 15660 TLK400 90x130, RCK11-90x130,
 PHF FX400-90x130, ABK11 90x130
 SATI KLEE095 System block
 KLEE 95x135
 95 135 70 16530 TLK400 95x135, RCK11-95x135,
 PHF FX400-95x135, ABK11 95x135
 SATI KLEE100 System block
 KLEE 100x145
 100 145 90 23250 TLK400 100x145, RCK11-100x145,
 PHF FX400-100x145, ABK11 100x145
 SATI KLEE110 System block
 KLEE 110x155
 110 155 90 27900 TLK400 110x155, RCK11-110x155,
 PHF FX400-110x155, ABK11 110x155
 SATI KLEE120 System block
 KLEE 120x165
 120 165 90 35510 TLK400 120x165, RCK11-120x165,
 PHF FX400-120x165, ABK11 120x165
 SATI KLEE130 System block
 KLEE 130x180
 130 180 104 45130 TLK400 130x180, RCK11-130x180,
 PHF FX400-130x180, ABK11 130x180
 SATI KLEE140 System block
 KLEE 140x190
 140 190 104 56700 TLK400 140x190, RCK11-140x190,
 PHF FX400-140x190, ABK11 140x190
 SATI KLEE150 System block
 KLEE 150x200
 150 200 104 65090 TLK400 150x200, RCK11-150x200,
 PHF FX400-150x200, ABK11150x200
 SATI KLEE160 System block
 KLEE 160x210
 160 210 104 74060 TLK400 160x210, RCK11-160x210,
 PHF FX400-160x210, ABK11160x210
 SATI KLEE170 System block
 KLEE 170x225
 170 225 134 95240 TLK400 170x225, RCK11-170x225,
 PHF FX400-170x225, ABK11170x225
 SATI KLEE180 System block
 KLEE 180x235
 180 235 134 108050 TLK400 180x235, RCK11-180x235,
 PHF FX400-180x235, ABK11180x235
 SATI KLEE190 System block
 KLEE 190x250
 190 250 134 121650 TLK400 190x250, RCK11-190x250,
 PHF FX400-190x250, ABK11 190x250
 SATI KLEE200 System block
 KLEE 200x260
 200 260 134 128060 TLK400 200x260, RCK11-200x260,
 PHF FX400-200x260, ABK11 200x260
 SATI KLEE220 System block
 KLEE 220x285
 220 285 134 158470 TLK400 220x285, RCK11-220x285,
 PHF FX400-220x285, ABK11 220x285

clampex







KLFF

KLFC





ameriloc

KLGG Sati System block - бесшпоночная разрезная муфта, быстрый монтаж и демонтаж. Не имеет самоцентрирования и передаёт средний диапазон крутящих моментов, достаточно компактна по длине. Имеет широкий диапазон типоразмеров:

 типоразмер d D Н1/Н2 Момент альтернативная маркировка
 мм мм мм Нм
 KLGG019 19 47 20/17 260 RCK40-19x47, BK40-19/47, CAL1F19/47, CL19X47B
 KLGG020 20 47 20/17 268 RCK40-20x47, BK40-20/47, CAL1F20/47, CL20X47B
 KLGG022 22 47 20/17 283 RCK40-22x47, BK40-22/47, CAL1F22/47, CL22X47B
 KLGG024 24 50 20/17 361 RCK40-24x50, BK40-24/50, CAL1F24/50, CL24X50B
 KLGG025 25 50 20/17 376 RCK40-25x50, BK40-25/50, CAL1F25/50, CL25X50B
 KLGG028 28 55 20/17 420 RCK40-28x55, BK40-28/55, CAL1F28/55, CL28X55B
 KLGG030 30 55 20/17 450 RCK40-30x55, BK40-30/55, CAL1F30/55, CL30X55B
 KLGG032 32 60 20/17 643 RCK40-32x60, BK40-32/60, CAL1F32/60, CL32X60B
 KLGG035 35 60 20/17 703 RCK40-35x60, BK40-35/60, CAL1F35/60, CL35X60B
 KLGG038 38 65 20/17 891 RCK40-38x65, BK40-38/65, CAL1F38/65, CL38X65B
 KLGG040 40 65 20/17 938 RCK40-40x65, BK40-40/65, CAL1F40/65, CL40X65B
 KLGG042 42 75 24/20 1537 RCK40-42x75, BK40-42/75, CAL1F42/75, CL42X75B
 KLGG045 45 75 24/20 1647 RCK40-45x75, BK40-45/75, CAL1F45/75, CL45X75B
 KLGG048 48 80 24/20 1756 RCK40-48x80, BK40-48/80, CAL1F48/80, CL48X80B
 KLGG050 50 80 24/20 1830 RCK40-50x80, BK40-50/80, CAL1F50/80, CL50X80B
 KLGG055 55 85 24/20 2348 RCK40-55x85, BK40-55/85, CAL1F55/85, CL55X85B
 KLGG060 60 90 24/20 2560 RCK40-60x90, BK40-60/90, CAL1F60/90, CL60X90B
 KLGG065 65 95 24/20 3170 RCK40-65x95, BK40-65/95, CAL1F65/95, CL65X95B
 KLGG070 70 110 28/24 4700 RCK40-70x110, BK40-70/110, CAL1F70/110, CL70X110B
 KLGG075 75 115 28/24 5000 RCK40-75x115, BK40-75/115, CAL1F75/115, CL75X115B
 KLGG080 80 120 28/24 5300 RCK40-80x120, BK40-80/120, CAL1F80/120, CL80X120B
 KLGG085 85 125 28/24 6500 RCK40-85x125, BK40-85/125, CAL1F85/125, CL85X125B
 KLGG090 90 130 28/24 6900 RCK40-95x135, BK40-90/135, CAL1F90/135, CL90X135B
 KLGG095 95 135 28/24 8200 RCK40-90x135, BK40-95/135, CAL1F95/135, CL95X135B
 KLGG100 100 145 33/26 9870 RCK40-100x145, BK40-100/145, CAL1F100/145, CL100X145B
 KLGG110 110 155 33/25 10800 RCK40-110x155, BK40-110/155, CAL1F110/155, CL110X155B
 KLGG120 120 165 33/25 13500 RCK40-120x165, BK40-120/165, CAL1F120/165, CL120X165B
 KLGG130 130 180 40/34 18300 RCK40-130x180, BK40-130/180, CAL1F130/180, CL130X180B
 KLGG140 140 190 40/34 21700 RCK40-140x190, BK40-140/190, CAL1F140/190, CL140X190B
 KLGG150 150 200 40/34 25300 RCK40-150x200, BK40-150/200, CAL1F150/200, CL150X200B
 KLGG160 160 210 40/34 29300 RCK40-160x210, BK40-160/210, CAL1F160/210, CL160X210B
 KLGG170 170 225 44/38 33000 RCK40-170x225, BK40-170/225, CAL1F170/225, CL170X225B
 KLGG180 180 235 44/38 38000 RCK40-180x235, BK40-180/235, CAL1F180/235, CL180X235B
 KLGG190 190 250 52/46 47000 RCK40-190x250, BK40-190/250, CAL1F190/250, CL190X250B
 KLGG200 200 260 52/46 53000 RCK40-200x260, BK40-200/260, CAL1F200/260, CL200X260B
 KLGG210 210 275 PHF FX10-210x275
 KLGG220 220 285 PHF FX10-220x285
 KLGG240 240 305 PHF FX10-240x305
 KLGG250 250 315 PHF FX10-250x315
 KLGG260 260 325 PHF FX10-260x325
 KLGG280 280 355 PHF FX10-280x355
 KLGG300 300 375 PHF FX10-300x375

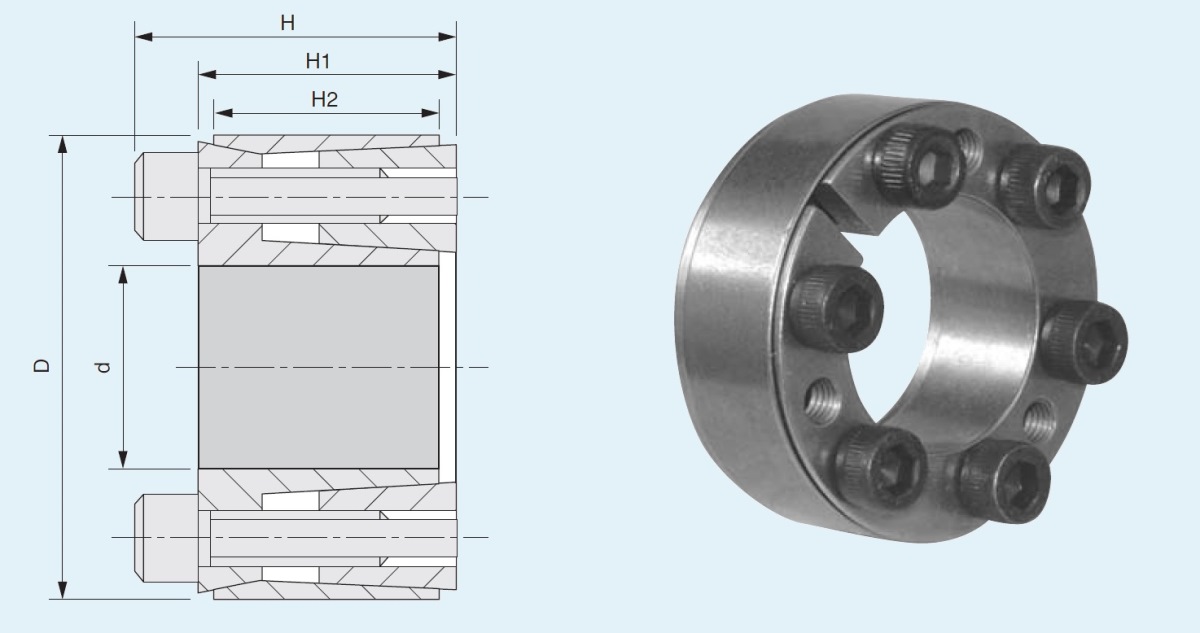

KLHH

KLMM

KLNN

SKF PHF FX keyless bushings

KLPP - бесшпоночная (стяжная) муфта Sati System block для монтажа деталей на валу. Как правило используется для монтажа шкивов и звёздочек на валах, а также в конструкциях мотор-редукторов с бесшпоночным выходным валом.

 артикул d D D1 H1 крутящий
 момент
 альтернативная маркировка
 мм мм мм мм Нм
 KLPP024 24 50 19
 20
 21
 19.5 170
 210
 250
 phf fx190-24x50, rlk603 24x50, sld9000 24x50, psv5003 24x50, 3071-24
 KLPP030 30 60 24
 25
 26
 21.5 300
 340
 380
 phf fx190-30x60, rlk603 30x60, sld9000 30x60, psv5003 30x60, 3071-30
 KLPP036 36 72 28
 30
 31
 23.5 440
 570
 630
 phf fx190-36x72, rlk603 36x72, sld9000 36x72, psv5003 36x72, 3071-36
 KLPP044 44 80 34
 35
 36
 25.5 620
 780
 860
 phf fx190-44x80, rlk603 44x80, sld9000 44x80, psv5003 44x80, 3071-44
 KLPP050 50 90 38
 40
 42
 27.5 940
 1160
 1380
 phf fx190-50x90, rlk603 50x90, sld9000 50x90, psv5003 50x90
 KLPP055 55 100 42
 45
 48
 30.5 1160
 1520
 1880
 phf fx190-55x100, rlk603 55x100, sld9000 55x100, psv5003 55x100, 3071-50
 KLPP062 62 110 48
 50
 52
 30.5 1850
 2200
 2400
 phf fx190-62x110, rlk603 62x110, sld9000 62x110, psv5003 62x110, 3071-62
 KLPP068 68 115 50
 55
 60
 30.5 2000
 2500
 3150
 phf fx190-38x115, rlk603 68x115, sld9000 68x115, psv5003 68x115, 3071-68
 KLPP075 75 138 55
 60
 65
 32.5 2500
 3200
 3950
 phf fx190-75x138, rlk603 75x138, sld9000 75x138, psv5003 75x138, 3071-75
 KLPP080 80 145 60
 65
 70
 32.5 3200
 3900
 4600
 phf fx190-80x145, rlk603 80x145, sld9000 80x145, psv5003 80x145, 3071-80
 KLPP090 90 155 65
 70
 75
 39 4750
 6000
 7250
 phf fx190-90x155, rlk603 90x155, sld9000 90x155, psv5003 90x155, 3071-90
 KLPP100 100 170 70
 75
 80
 44 6900
 7500
 9000
 phf fx190-100x170, rlk603 100x170, sld9000 100x170, psv5003 100x170, 3071-100
 KLPP110 110 185 75
 80
 85
 50 7200
 9000
 10800
 phf fx190-110x185, rlk603 110x185, sld9000 110x185, psv5003 110x185, 3071-110
 KLPP125 125 215 85
 90
 95
 54 11000
 13000
 15000
 phf fx190-125x215, rlk603 125x215, sld9000 125x215, psv5003 125x215, 3071-125
 KLPP140 140 230 95
 100
 105
 60.5 15100
 17600
 20100
 phf fx190-140x230, rlk603 140x230, sld9000 140x230, psv5003 140x230, 3071-140
 KLPP155 155 265 105
 110
 115
 64.5 22000
 25000
 28000
 phf fx190-155x265, rlk603 155x265, sld9000 155x265, psv5003 155x265, 3071-155
 KLPP165 165 290 115
 120
 125
 71 31000
 35000
 39000
 phf fx190-165x290, rlk603 165x290, sld9000 165x290, psv5003 165x290, 3071-165
 3071-200 200 350 150
 155
 160
 86 78000
 84000
 90000
 3071-240 240 405 170
 180
 190
 109 120000
 138000
 156000





Sati spa

KLQX - компактная бесшпоночная муфта System block изготовленная из нержавеющей стали.

маркировкаартикул d D SW H H1 NV T
 мм мм мм мм мм мм Нм
 KLQX004 KLQX 4 8 8 15 12,5 M6x0.5 4
 KLQX005 KLQX 5 10 10 15 12,5 M8x0.5 5
 KLQX006 KLQX 6 10 10 15 12,5 M8x0.5 8
 KLQX635 KLQX 6,35 10 10 15 12,5 M8x0.5 8
 KLQX007 KLQX 7 12 12 15 12,0 M10x0.75 9
 KLQX008 KLQX 8 14 16 22 19,0 M12x1 15
 KLQX009 KLQX 9 14 16 22 19,0 M12x1 15
 KLQX953 KLQX 9,53 14 16 22 19,0 M12x1 15
 KLQX010 KLQX 10 17 18 22 18,5 M15x1 19
 KLQX011 KLQX 11 17 18 22 18,5 M15x1 19
 KLQX012 KLQX 12 17 18 22 18,5 M15x1 19
 KLQX014 KLQX 14 20 20 22 23,0 M17x1 25
 KLQX015 KLQX 15 20 20 28 23,0 M17x1 25
 KLQX158 KLQX 15,88 23 26 28 23,0 M20x1 27
 KLQX016 KLQX 16 23 26 28 23,0 M20x1 27
 KLQX017 KLQX 17 23 26 28 23,0 M20x1 27
 KLQX019 KLQX 19 25 27 28 23,0 M22x1 30
 KLQX020 KLQX 20 28 30 28 23,0 M25x1 32









затискний елемент

KLRR - бесшпоночная стяжная муфта System block Sati, самоцентрирующая. Передаёт средний диапазон крутящих моментов. Конструктивно аналогична муфтам KLAA, но имеет другое направление для установки фиксирующих болтов и меньший диапазон типоразмеров.

 маркировка d/D H/H1/H2/H3 передаваемый
 момент

 альтернативные
 обозначения

 мм мм Н*м
 KLRR020 20/47 34/28/14/10 294
 KLRR022 22/47 34/28/14/10 323
 KLRR024 24/50 34/28/14/10 455
 KLRR025 25/50 34/28/14/10 474
 KLRR030 30/55 34/28/14/10 569
 KLRR035 35/60 34/28/14/10 885
 KLRR038 38/65 34/28/14/10 961
 KLRR040 40/65 34/28/14/10 1012
 KLRR042 42/75 43/35/18/12 1594
 KLRR045 45/75 43/35/18/12 1707
 KLRR050 50/80 43/35/18/12 1897
 KLRR055 55/85 43/35/18/12 2387
 KLRR060 60/90 43/35/18/12 2604
 KLRR065 65/95 43/35/18/12 3172
 KLRR070 70/110 56/46/24/16 4937









Klampex KTR

KLSS- зажимная бесшпоночная муфта Sati. Самоцентрирующая, передаёт средний диапазон крутящих моментов. Имеет простой и очевидный дизайн, легко монтируется. Внешняя и внутренняя обоймы полностью гладкие и не имеют выступов и проточек.

 Обозначене
 муфты
 d D H1 H передаваемый
 момент
 аналогичные маркировки
 мм мм мм мм Нм
 KLSS010 10 20 13 15.5 19 rck61-10x20, KTR105 10x20, rlk350 10x20, TLK350 10x20, PSV2061 10x20
 KLSS011 11 22 13 15.5 21 rck61-11x22, KTR105 11x22, rlk350 11x22, TLK350 11x22, PSV2061 11x22
 KLSS012 12 22 13 15.5 23 rck61-12x22, KTR105 12x22, rlk350 12x22, TLK350 12x22, PSV2061 12x22
 KLSS014 14 26 17 20 39 rck61-14x36, KTR105 14x36, rlk350 14x36, TLK350 14x36, PSV2061 14x26
 KLSS015 15 28 17 20 42 rck61-15x28, KTR105 15x28, rlk350 15x28, TLK350 15x28, PSV2061 15x28
 KLSS016 16 32 17 21 77 rck61-16x32, KTR105 16x32, rlk350 16x32, TLK350 16x32, PSV2061 16x32
 KLSS017 17 35 21 25 82 rck61-17x35, KTR105 17x35, rlk350 17x35, TLK350 17x35, PSV2061 17x35
 KLSS018 18 35 21 25 87 rck61-18x35, KTR105 18x35, rlk350 18x35, TLK350 18x35, PSV2061 18x35
 KLSS019 19 35 21 25 91 rck61-19x35, KTR105 19x35, rlk350 19x35, TLK350 19x35, PSV2061 19x35
 KLSS020 20 38 21 26 157 rck61-20x38, KTR105 20x38, rlk350 20x38, TLK350 20x38, PSV2061 20x38
 KLSS022 22 40 21 26 173 rck61-22x40, KTR105 22x40, rlk350 22x40, TLK350 22x40, PSV2061 22x40
 KLSS024 24 47 26 32 268 rck61-24x47, KTR105 24x47, rlk350 24x47, TLK350 24x47, PSV2061 24x47
 KLSS025 25 47 26 32 279 rck61-25x47, KTR105 25x47, rlk350 25x47, TLK350 25x47, PSV2061 25x47
 KLSS028 28 50 26 32 468 rck61-28x50, KTR105 28x50, rlk350 28x50, TLK350 28x50, PSV2061 28x50
 KLSS030 30 55 26 32 502 rck61-30x55, KTR105 30x55, rlk350 30x55, TLK350 30x55, PSV2061 30x55
 KLSS032 32 55 26 32 535 rck61-32x55, KTR105 32x55, rlk350 32x55, TLK350 32x55, PSV2061 32x55
 KLSS035 35 60 31 37 781 rck61-35x60, KTR105 35x60, rlk350 35x60, TLK350 35x60, PSV2061 35x60
 KLSS038 38 65 31 37 848 rck61-38x65, KTR105 38x65, rlk350 38x65, TLK350 38x65, PSV2061 38x65
 KLSS040 40 65 31 37 892 rck61-40x65, KTR105 40x65, rlk350 40x65, TLK350 40x65, PSV2061 40x65
 KLSS042 42 75 36 44 1272 rck61-42x75, KTR105 42x75, rlk350 42x75, TLK350 42x75, PSV2061 42x75
 KLSS045 45 75 36 44 1363 rck61-45x75, KTR105 45x75, rlk350 45x75, TLK350 45x75, PSV2061 45x75
 KLSS048 48 80 36 44 1938 rck61-48x80, KTR105 48x80, rlk350 48x80, TLK350 48x80, PSV2061 48x80
 KLSS050 50 80 36 44 2019 rck61-50x80, KTR105 50x80, rlk350 50x80, TLK350 50x80, PSV2061 50x80













Falk

Бесшпоночные муфты Benzlers / David Brown radicon для соединения валов редукторов серий G, J, мотор-редукторов K, F.

 Маркировка D G H D1 альтернатива
 мм мм мм мм
 HSD 120-81-95 120 197 53 95 TLK622 120, TLK622-120x197
 HSD 140-81-110 140 230 58 110 TLK622 140, TLK622-140x230
 HSD 160-81-125 160 290 68 125 TLK622 160, TLK622-160x290
 HSD 180-81-145 180 320 85 140 TLK622 180, TLK622-180x320
 HSD 200-81-160 200 340 85 160 TLK622 200, TLK622-200x340
 HSD 220-81-170 220 370 103 170 TLK622 220, TLK622-220x370
 HSD 260-81-210 260 430 119 210 TLK622 260, TLK622-260x430
 HSD 280-81-230 280 460 132 230 TLK622 280, TLK622-280x460





зажимная муфта

Подберём аналог стяжным муфтам Fenner, Ringfeder, Gerwah, Ecoloc, Optibelt, Spieth, Dusterloh, Challenge Shaftlock, KTR Clampex, ETP, Madler, Peter shrink disk, Lovejoy rigid coupling, Eriks, Unipower, MAV, Baldor, Huco Dynatork, Davall gears, Compomac, Sit spa Sit-lock, Tolloc, Cross+Morse, Misumi, Medway, Norelem, Tsubaki, Wittenstein, Ringspann, AllTorq ltd, Walther Flender, Zero-Max, Veco Transmissions, Rexnord, Chiaravalli, Mitsuboshi starlock.

Для комплектации привода вы также сможете купить электродвигатели, редукторы, зубчатые ремни, ступицы для монтажных втулок, модульные ленты, обгонные муфты, муфты, управляемые дисковые сцепления. Инженеры нашей компании готовы оказать вам помощь в подборе редукторных механизмов и комплектующих привода.


Павинов Михаил
инженер
(098) 083-58-09
misha@motor-reduktor.com.ua



каталоги скачать




Каталог бесшпоночных муфт

бесшпоночная муфта
Полный каталог Sati.
Шкивы, звёздочки, цепи, муфты
шкивы каталог
