зубчастий пас Synchrochain Conti

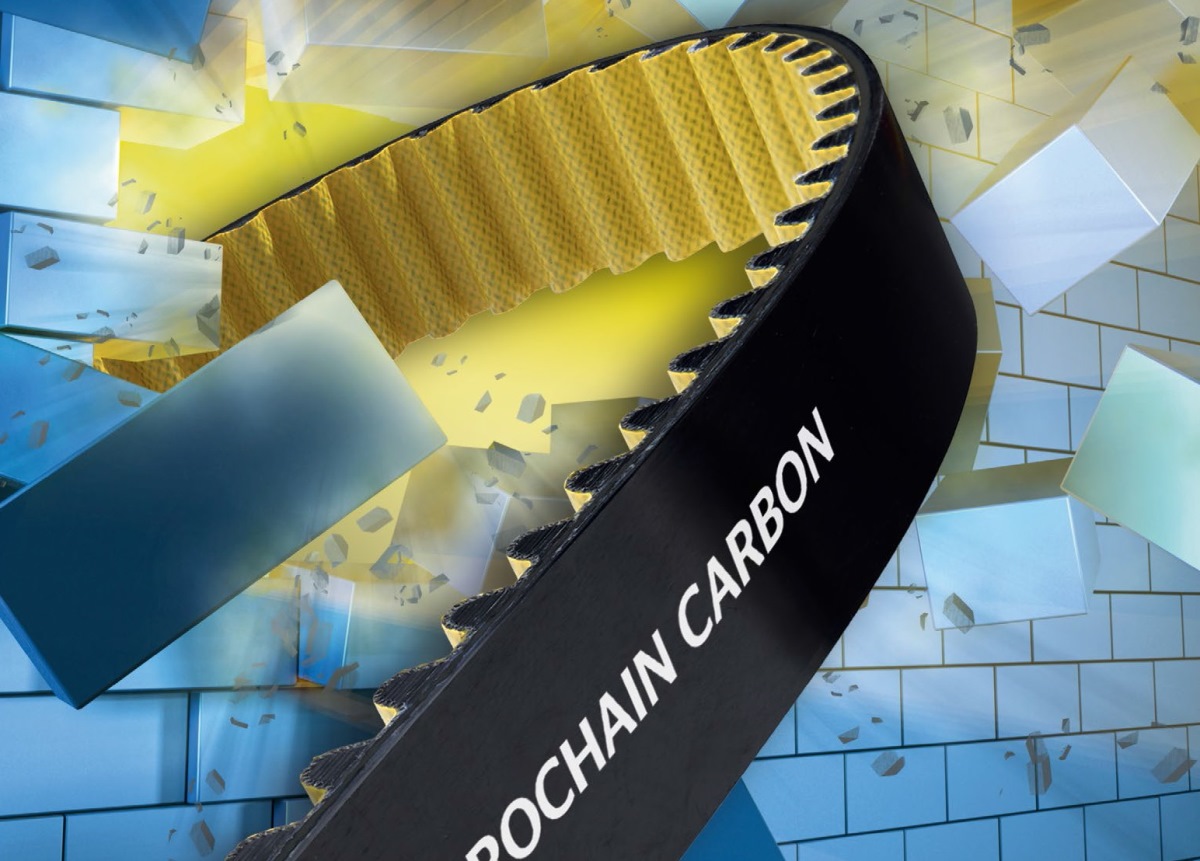

Усиленный зубчатый ремень Synchrochain

Зубчастий пас Continental CONTi Synchrochain - це поліуретановий пас з дуже міцним кордом, який дозволяє передати віликі навантаження. Для стійкості до зношення зуб паса додатково вкритий захистною тканиною. За своїми властивостями зубчастий пас Synchrochain є розвитком лінійки зубчастих пасів Synchroforce.

зубчатый ремень Conti CTD C8M C14M

Позначення зубчастих пасів Synchrochain CTD C8M шириною 12 мм

 маркування кількість
 зубів		 довжина,
 мм		 додаткове позначення
 8CTD-640-12 80 640 CTD 640 C8M 12
 8CTD-720-12 90 720 CTD 720 C8M 12
 8CTD-800-12 100 800 CTD 800 C8M 12
 8CTD-896-12 112 896 CTD 896 C8M 12
 8CTD-920-12 115 920 CTD 920 C8M 12
 8CTD-960-12 120 960 CTD 960 C8M 12
 8CTD-1000-12 125 1000 CTD 1000 C8M 12
 8CTD-1040-12 130 1040 CTD 1040 C8M 12
 8CTD-1120-12 140 1120 CTD 1120 C8M 12
 8CTD-1200-12 150 1200 CTD 1200 C8M 12
 8CTD-1224-12 153 1224 CTD 1224 C8M 12
 8CTD-1280-12 160 1280 CTD 1280 C8M 12
 8CTD-1440-12 180 1440 CTD 1440 C8M 12
 8CTD-1600-12 200 1600 CTD 1600 C8M 12
 8CTD-1760-12 220 1760 CTD 1760 C8M 12
 8CTD-1792-12 224 1792 CTD 1792 C8M 12
 8CTD-2000-12 250 2000 CTD 2000 C8M 12
 8CTD-2200-12 275 2200 CTD 2200 C8M 12
 8CTD-2240-12 280 2240 CTD 2240 C8M 12
 8CTD-2400-12 300 2400 CTD 2400 C8M 12
 8CTD-2520-12 315 2520 CTD 2520 C8M 12
 8CTD-2600-12 325 2600 CTD 2600 C8M 12
 8CTD-2800-12 350 2800 CTD 2800 C8M 12
 8CTD-2840-12 355 2840 CTD 2840 C8M 12
 8CTD-3200-12 400 3200 CTD 3200 C8M 12
 8CTD-3600-12 450 3600 CTD 3600 C8M 12
 8CTD-4000-12 500 4000 CTD 4000 C8M 12

Позначення зубчастих пасів Synchrochain CTD C8M шириною 21 мм

 маркування кількість
 зубів		 довжина,
 мм		 додаткове позначення
 8CTD-640-21 80 640 CTD 640 C8M 21
 8CTD-720-21 90 720 CTD 720 C8M 21
 8CTD-800-21 100 800 CTD 800 C8M 21
 8CTD-896-21 112 896 CTD 896 C8M 21
 8CTD-920-21 115 920 CTD 920 C8M 21
 8CTD-960-21 120 960 CTD 960 C8M 21
 8CTD-1000-21 125 1000 CTD 1000 C8M 21
 8CTD-1040-21 130 1040 CTD 1040 C8M 21
 8CTD-1120-21 140 1120 CTD 1120 C8M 21
 8CTD-1200-21 150 1200 CTD 1200 C8M 21
 8CTD-1224-21 153 1224 CTD 1224 C8M 21
 8CTD-1280-21 160 1280 CTD 1280 C8M 21
 8CTD-1440-21 180 1440 CTD 1440 C8M 21
 8CTD-1600-21 200 1600 CTD 1600 C8M 21
 8CTD-1760-21 220 1760 CTD 1760 C8M 21
 8CTD-1792-21 224 1792 CTD 1792 C8M 21
 8CTD-2000-21 250 2000 CTD 2000 C8M 21
 8CTD-2200-21 275 2200 CTD 2200 C8M 21
 8CTD-2240-21 280 2240 CTD 2240 C8M 21
 8CTD-2400-21 300 2400 CTD 2400 C8M 21
 8CTD-2520-21 315 2520 CTD 2520 C8M 21
 8CTD-2600-21 325 2600 CTD 2600 C8M 21
 8CTD-2800-21 350 2800 CTD 2800 C8M 21
 8CTD-2840-21 355 2840 CTD 2840 C8M 21
 8CTD-3200-21 400 3200 CTD 3200 C8M 21
 8CTD-3600-21 450 3600 CTD 3600 C8M 21
 8CTD-4000-21 500 4000 CTD 4000 C8M 21

Позначення зубчастих пасів Synchrochain CTD C8M шириною 36 мм

 маркуівння кількість
 зубів		 довжина,
 мм		 додаткове позначення
 8CTD-640-36 80 640 CTD 640 C8M 36
 8CTD-720-36 90 720 CTD 720 C8M 36
 8CTD-800-36 100 800 CTD 800 C8M 36
 8CTD-896-36 112 896 CTD 896 C8M 36
 8CTD-920-36 115 920 CTD 920 C8M 36
 8CTD-960-36 120 960 CTD 960 C8M 36
 8CTD-1000-36 125 1000 CTD 1000 C8M 36
 8CTD-1040-36 130 1040 CTD 1040 C8M 36
 8CTD-1120-36 140 1120 CTD 1120 C8M 36
 8CTD-1200-36 150 1200 CTD 1200 C8M 36
 8CTD-1224-36 153 1224 CTD 1224 C8M 36
 8CTD-1280-36 160 1280 CTD 1280 C8M 36
 8CTD-1440-36 180 1440 CTD 1440 C8M 36
 8CTD-1600-36 200 1600 CTD 1600 C8M 36
 8CTD-1760-36 220 1760 CTD 1760 C8M 36
 8CTD-1792-36 224 1792 CTD 1792 C8M 36
 8CTD-2000-36 250 2000 CTD 2000 C8M 36
 8CTD-2200-36 275 2200 CTD 2200 C8M 36
 8CTD-2240-36 280 2240 CTD 2240 C8M 36
 8CTD-2400-36 300 2400 CTD 2400 C8M 36
 8CTD-2520-36 315 2520 CTD 2520 C8M 36
 8CTD-2600-36 325 2600 CTD 2600 C8M 36
 8CTD-2800-36 350 2800 CTD 2800 C8M 36
 8CTD-2840-36 355 2840 CTD 2840 C8M 36
 8CTD-3200-36 400 3200 CTD 3200 C8M 36
 8CTD-3600-36 450 3600 CTD 3600 C8M 36
 8CTD-4000-36 500 4000 CTD 4000 C8M 36



Позначення зубчастих пасів Synchrochain CTD C8M шириною 62 мм

 маркування кількість
 зубів		 довжина,
 мм		 додаткове позначення
 8CTD-640-62 80 640 CTD 640 C8M 62
 8CTD-720-62 90 720 CTD 720 C8M 62
 8CTD-800-62 100 800 CTD 800 C8M 62
 8CTD-896-62 112 896 CTD 896 C8M 62
 8CTD-920-62 115 920 CTD 920 C8M 62
 8CTD-960-62 120 960 CTD 960 C8M 62
 8CTD-1000-62 125 1000 CTD 1000 C8M 62
 8CTD-1040-62 130 1040 CTD 1040 C8M 62
 8CTD-1120-62 140 1120 CTD 1120 C8M 62
 8CTD-1200-62 150 1200 CTD 1200 C8M 62
 8CTD-1224-62 153 1224 CTD 1224 C8M 62
 8CTD-1280-62 160 1280 CTD 1280 C8M 62
 8CTD-8CTD-62 180 1440 CTD 1440 C8M 62
 8CTD-1600-62 200 1600 CTD 1600 C8M 62
 8CTD-1760-62 220 1760 CTD 1760 C8M 62
 8CTD-1792-62 224 1792 CTD 1792 C8M 62
 8CTD-2000-62 250 2000 CTD 2000 C8M 62
 8CTD-2200-62 275 2200 CTD 2200 C8M 62
 8CTD-2240-62 280 2240 CTD 2240 C8M 62
 8CTD-2400-62 300 2400 CTD 2400 C8M 62
 8CTD-2520-62 315 2520 CTD 2520 C8M 62
 8CTD-2600-62 325 2600 CTD 2600 C8M 62
 8CTD-2800-62 350 2800 CTD 2800 C8M 62
 8CTD-2840-62 355 2840 CTD 2840 C8M 62
 8CTD-3200-62 400 3200 CTD 3200 C8M 62
 8CTD-3600-62 450 3600 CTD 3600 C8M 62
 8CTD-4000-62 500 4000 CTD 4000 C8M 62

Sinchrochain carbon

Позначення зубчастих пасів Synchrochain CTD C14M шириною 20 мм

 маркування количество
 зубов		 длина,
 мм		 додаткове маркування
 14CTD-994-20 71 994 CTD 994 C14M 20
 14CTD-1120-20 80 1120 CTD 1120 C14M 20
 14CTD-1190-20 85 1190 CTD 1190 C14M 20
 14CTD-1260-20 90 1260 CTD 1260 C14M 20
 14CTD-1302-20 93 1302 CTD 1302 C14M 20
 14CTD-1344-20 96 1344 CTD 1344 C14M 20
 14CTD-1400-20 100 1400 CTD 1400 C14M 20
 14CTD-1568-20 112 1568 CTD 1568 C14M 20
 14CTD-1610-20 115 1610 CTD 1610 C14M 20
 14CTD-1750-20 125 1750 CTD 1750 C14M 20
 14CTD-1890-20 135 1890 CTD 1890 C14M 20
 14CTD-1960-20 140 1960 CTD 1960 C14M 20
 14CTD-2100-20 150 2100 CTD 2100 C14M 20
 14CTD-2240-20 160 2240 CTD 2240 C14M 20
 14CTD-2310-20 165 2310 CTD 2310 C14M 20
 14CTD-2380-20 170 2380 CTD 2380 C14M 20
 14CTD-2450-20 175 2450 CTD 2450 C14M 20
 14CTD-2520-20 180 2520 CTD 2520 C14M 20
 14CTD-2590-20 185 2590 CTD 2590 C14M 20
 14CTD-2660-20 190 2660 CTD 2660 C14M 20
 14CTD-2800-20 200 2800 CTD 2800 C14M 20
 14CTD-3136-20 224 3136 CTD 3136 C14M 20
 14CTD-3304-20 236 3304 CTD 3304 C14M 20
 14CTD-3360-20 240 3360 CTD 3360 C14M 20
 14CTD-3500-20 250 3500 CTD 3500 C14M 20
 14CTD-3850-20 275 3850 CTD 3850 C14M 20
 14CTD-3920-20 280 3920 CTD 3920 C14M 20
 14CTD-4326-20 309 4326 CTD 4326 C14M 20
 14CTD-4410-20 315 4410 CTD 4410 C14M 20
 14CTD-4956-20 354 4956 CTD 4956 C14M 20
 14CTD-5502-20 393 5502 CTD 5502 C14M 20



Позначення зубчастих пасів Synchrochain CTD C14M шириною 37 мм

 маркування кількість
 зубів		 довжина,
 мм		 додаткове позначення
 14CTD-994-37 71 994 CTD 994 C14M 37
 14CTD-1120-37 80 1120 CTD 1120 C14M 37
 14CTD-1190-37 85 1190 CTD 1190 C14M 37
 14CTD-1260-37 90 1260 CTD 1260 C14M 37
 14CTD-1302-37 93 1302 CTD 1302 C14M 37
 14CTD-1344-37 96 1344 CTD 1344 C14M 37
 14CTD-1400-37 100 1400 CTD 1400 C14M 37
 14CTD-1568-37 112 1568 CTD 1568 C14M 37
 14CTD-1610-37 115 1610 CTD 1610 C14M 37
 14CTD-1750-37 125 1750 CTD 1750 C14M 37
 14CTD-1890-37 135 1890 CTD 1890 C14M 37
 14CTD-1960-37 140 1960 CTD 1960 C14M 37
 14CTD-2100-37 150 2100 CTD 2100 C14M 37
 14CTD-2240-37 160 2240 CTD 2240 C14M 37
 14CTD-2310-37 165 2310 CTD 2310 C14M 37
 14CTD-2380-37 170 2380 CTD 2380 C14M 37
 14CTD-2450-37 175 2450 CTD 2450 C14M 37
 14CTD-2520-37 180 2520 CTD 2520 C14M 37
 14CTD-2590-37 185 2590 CTD 2590 C14M 37
 14CTD-2660-37 190 2660 CTD 2660 C14M 37
 14CTD-2800-37 200 2800 CTD 2800 C14M 37
 14CTD-3136-37 224 3136 CTD 3136 C14M 37
 14CTD-3304-37 236 3304 CTD 3304 C14M 37
 14CTD-3360-37 240 3360 CTD 3360 C14M 37
 14CTD-3500-37 250 3500 CTD 3500 C14M 37
 14CTD-3850-37 275 3850 CTD 3850 C14M 37
 14CTD-3920-37 280 3920 CTD 3920 C14M 37
 14CTD-4326-37 309 4326 CTD 4326 C14M 37
 14CTD-4410-37 315 4410 CTD 4410 C14M 37
 14CTD-4956-37 354 4956 CTD 4956 C14M 37
 14CTD-5502-37 393 5502 CTD 5502 C14M 37



Позначення зубчастих пасів Synchrochain CTD C14M шириною 68 мм

 маркування кількість
 зубів		 довжина,
 мм		 додаткове позначення
 14CTD-994-68 71 994 CTD 994 C14M 68
 14CTD-1120-68 80 1120 CTD 1120 C14M 68
 14CTD-1190-68 85 1190 CTD 1190 C14M 68
 14CTD-1260-68 90 1260 CTD 1260 C14M 68
 14CTD-1302-68 93 1302 CTD 1302 C14M 68
 14CTD-1344-68 96 1344 CTD 1344 C14M 68
 14CTD-1400-68 100 1400 CTD 1400 C14M 68
 14CTD-1568-68 112 1568 CTD 1568 C14M 68
 14CTD-1610-68 115 1610 CTD 1610 C14M 68
 14CTD-1750-68 125 1750 CTD 1750 C14M 68
 14CTD-1890-68 135 1890 CTD 1890 C14M 68
 14CTD-1960-68 140 1960 CTD 1960 C14M 68
 14CTD-2100-68 150 2100 CTD 2100 C14M 68
 14CTD-2240-68 160 2240 CTD 2240 C14M 68
 14CTD-2310-68 165 2310 CTD 2310 C14M 68
 14CTD-2380-68 170 2380 CTD 2380 C14M 68
 14CTD-2450-68 175 2450 CTD 2450 C14M 68
 14CTD-2520-68 180 2520 CTD 2520 C14M 68
 14CTD-2590-68 185 2590 CTD 2590 C14M 68
 14CTD-2660-68 190 2660 CTD 2660 C14M 68
 14CTD-2800-68 200 2800 CTD 2800 C14M 68
 14CTD-3136-68 224 3136 CTD 3136 C14M 68
 14CTD-3304-68 236 3304 CTD 3304 C14M 68
 14CTD-3360-68 240 3360 CTD 3360 C14M 68
 14CTD-3500-68 250 3500 CTD 3500 C14M 68
 14CTD-3850-68 275 3850 CTD 3850 C14M 68
 14CTD-3920-68 280 3920 CTD 3920 C14M 68
 14CTD-4326-68 309 4326 CTD 4326 C14M 68
 14CTD-4410-68 315 4410 CTD 4410 C14M 68
 14CTD-4956-68 354 4956 CTD 4956 C14M 68
 14CTD-5502-68 393 5502 CTD 5502 C14M 68



Позначення зубчастих пасів Synchrochain CTD C14M шириною 90 мм

 маркування кідькість
 зубів		 довжина,
 мм		 додаткове позначення
 14CTD-994-90 71 994 CTD-994-C14M-90
 14CTD-1120-90 80 1120 CTD-1120-C14M-90
 14CTD-1190-90 85 1190 CTD-1190-C14M-90
 14CTD-1260-90 90 1260 CTD-1260-C14M-90
 14CTD-1302-90 93 1302 CTD-1302-C14M-90
 14CTD-1344-90 96 1344 CTD-1344-C14M-90
 14CTD-1400-90 100 1400 CTD-1400-C14M-90
 14CTD-1568-90 112 1568 CTD-1568-C14M-90
 14CTD-1610-90 115 1610 CTD-1610-C14M-90
 14CTD-1750-90 125 1750 CTD-1750-C14M-90
 14CTD-1890-90 135 1890 CTD-1890-C14M-90
 14CTD-1960-90 140 1960 CTD-1960-C14M-90
 14CTD-2100-90 150 2100 CTD-2100-C14M-90
 14CTD-2240-90 160 2240 CTD-2240-C14M-90
 14CTD-2310-90 165 2310 CTD-2310-C14M-90
 14CTD-2380-90 170 2380 CTD-2380-C14M-90
 14CTD-2450-90 175 2450 CTD-2450-C14M-90
 14CTD-2520-90 180 2520 CTD-2520-C14M-90
 14CTD-2590-90 185 2590 CTD-2590-C14M-90
 14CTD-2660-90 190 2660 CTD-2660-C14M-90
 14CTD-2800-90 200 2800 CTD-2800-C14M-90
 14CTD-3136-90 224 3136 CTD-3136-C14M-90
 14CTD-3304-90 236 3304 CTD-3304-C14M-90
 14CTD-3360-90 240 3360 CTD-3360-C14M-90
 14CTD-3500-90 250 3500 CTD-3500-C14M-90
 14CTD-3850-90 275 3850 CTD-3850-C14M-90
 14CTD-3920-90 280 3920 CTD-3920-C14M-90
 14CTD-4326-90 309 4326 CTD-4326-C14M-90
 14CTD-4410-90 315 4410 CTD-4410-C14M-90
 14CTD-4956-90 354 4956 CTD-4956-C14M-90
 14CTD-5502-90 393 5502 CTD-5502-C14M-90



Позначення зубчастих пасів Synchrochain CTD C14M шириною 125 мм

 маркування кількість
 зубів		 довжина,
 мм		 додаткове маркування
 14CTD-994-125 71 994 CTD-994-C14M-125
 14CTD-1120-125 80 1120 CTD-1120-C14M-125
 14CTD-1190-125 85 1190 CTD-1190-C14M-125
 14CTD-1260-125 90 1260 CTD-1260-C14M-125
 14CTD-1302-125 93 1302 CTD-1302-C14M-125
 14CTD-1344-125 96 1344 CTD-1344-C14M-125
 14CTD-1400-125 100 1400 CTD-1400-C14M-125
 14CTD-1568-125 112 1568 CTD-1568-C14M-125
 14CTD-1610-125 115 1610 CTD-1610-C14M-125
 14CTD-1750-125 125 1750 CTD-1750-C14M-125
 14CTD-1890-125 135 1890 CTD-1890-C14M-125
 14CTD-1960-125 140 1960 CTD-1960-C14M-125
 14CTD-2100-125 150 2100 CTD-2100-C14M-125
 14CTD-2240-125 160 2240 CTD-2240-C14M-125
 14CTD-2310-125 165 2310 CTD-2310-C14M-125
 14CTD-2380-125 170 2380 CTD-2380-C14M-125
 14CTD-2450-125 175 2450 CTD-2450-C14M-125
 14CTD-2520-125 180 2520 CTD-2520-C14M-125
 14CTD-2590-125 185 2590 CTD-2590-C14M-125
 14CTD-2660-125 190 2660 CTD-2660-C14M-125
 14CTD-2800-125 200 2800 CTD-2800-C14M-125
 14CTD-3136-125 224 3136 CTD-3136-C14M-125
 14CTD-3304-125 236 3304 CTD-3304-C14M-125
 14CTD-3360-125 240 3360 CTD-3360-C14M-125
 14CTD-3500-125 250 3500 CTD-3500-C14M-125
 14CTD-3850-125 275 3850 CTD-3850-C14M-125
 14CTD-3920-125 280 3920 CTD-3920-C14M-125
 14CTD-4326-125 309 4326 CTD-4326-C14M-125
 14CTD-4410-125 315 4410 CTD-4410-C14M-125
 14CTD-4956-125 354 4956 CTD-4956-C14M-125
 14CTD-5502-125 393 5502 CTD-5502-C14M-125

Для побудування приводів на зубчастих пасах ви можете придбати шківи з монтажними втулками, направляючі, натяжні пристрої. Також, ви можете знайти привідні паси інших типів - HTD, STD, Ceptor, KPS, T, AT.

На сторінках нашого сайта ви можете скачати PDF-каталоги та допоміжну технічну інформацію. Звернувшись до наших інженерів ви можете замовити розрахунок пасових передач, підбір муфт, мотор-редукторів, гідромуфт згідно технічного завдання.

Михайло Павінов
інженер
(098) 083-58-09
misha@motor-reduktor.com.ua



pdf каталог редукторов



Каталог зубчатых ремней
CONTI Synchrochain
Скачать каталог зубчатых ремней

Каталог ремней
Synchrochain CARBON
Conti synchrochain
