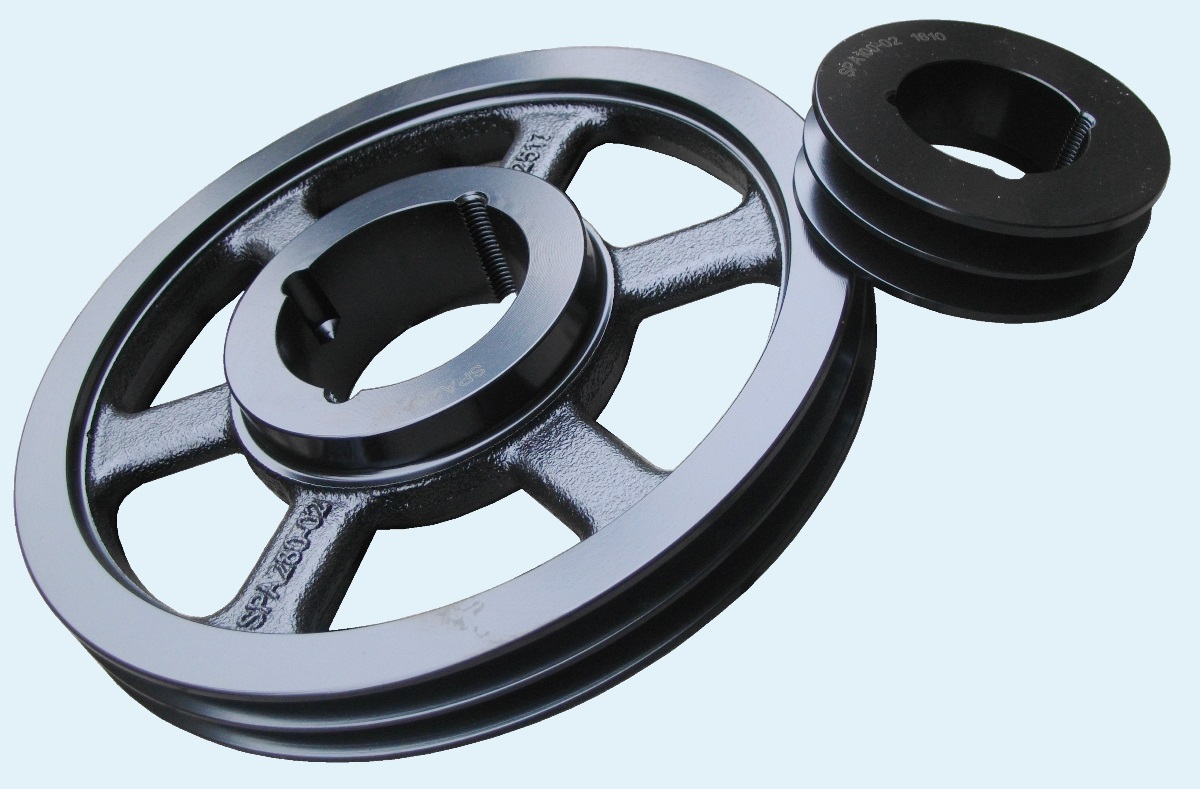

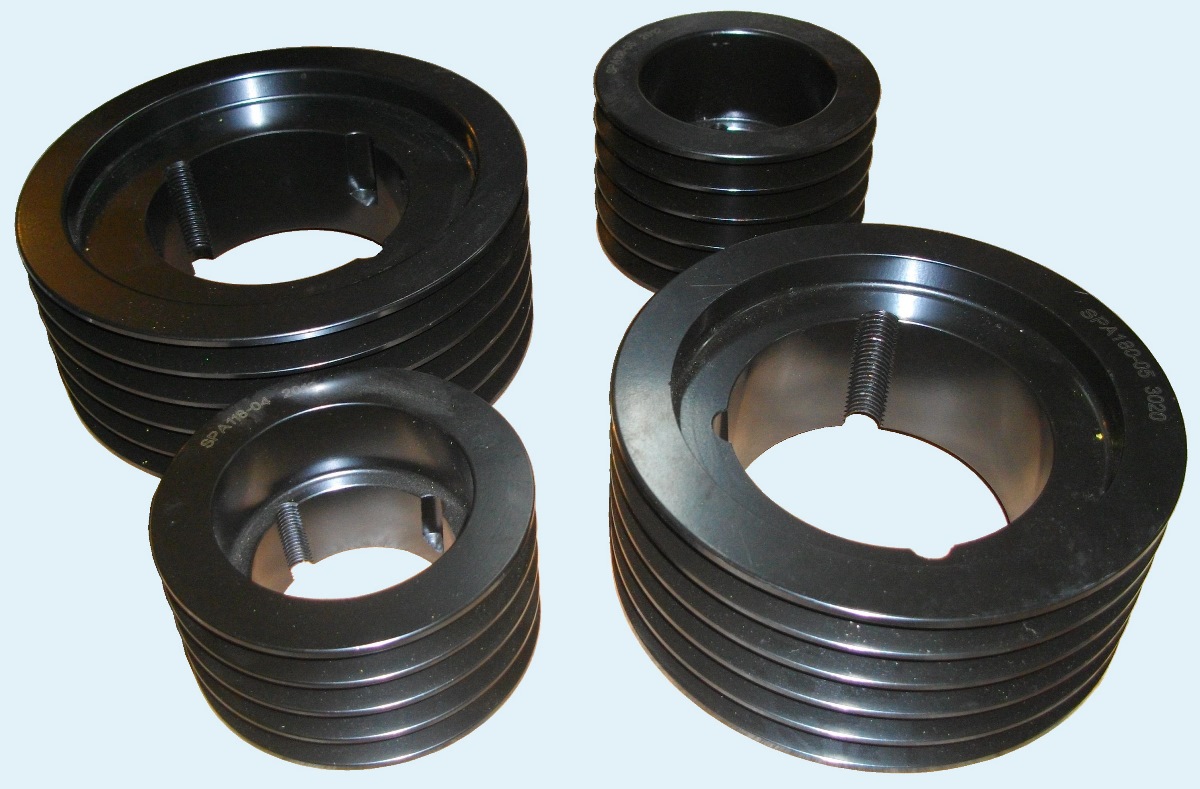

Клиновий шків SPA з монтуванням на конічну монтажну втулку Taper bush - широко використовується для побудування клинопасових передач. Профіль канавки шківа SPA універсальний, та дозволяє роботу з усіма привідними пасами групи A (ширина паса по верхній грані порядка 13 мм)
- А/13 - класичний клиновий пас
- АХ (AX/13) - класичний клиновий пас з фасонним зубом
- SPA - вузький клиновий пас (посилений)
- SPAX (XPA) - вузький клиновий пас з фасонним зубом (посилений)
- AVX13 - клиновий пас з фасонним зубом, поширений в автомобільному обладнанні
Розміри профіля канавки для клинового паса А/13, АХ/13, SPA, XPA, AVX-13
маркування | артикул | зовнішній діаметр, мм | додаткове маркування |
SATI - SPA63-01 (TB 1008) | AT00631 | 68.6 | SPA63x1 (TB 1008), PHP 1SPA63TB, 63A1TL, SPA63X1-1008, PBT063SPA1 |
SATI - SPA67-01 (TB 1108) | AT00671 | 72.6 | SPA67x1 (TB 1108), PHP 1SPA67TB, 67A1TL, SPA67X1-1108,, PBT067SPA1 |
SATI - SPA71-01 (TB 1108) | AT00711 | 76.6 | SPA71x1 (TB 1108), PHP 1SPA71TB, 71A1TL, SPA71X1-1108, PBT071SPA1 |
SATI - SPA75-01 (TB 1108) | AT00751 | 80.6 | SPA75x1 (TB 1108), PHP 1SPA75TB, 75A1TL, SPA75X1-1008, PBT075SPA1 |
SATI - SPA80-01 (TB 1210) | AT00801 | 85.6 | SPA80x1 (TB 1210), PHP 1SPA80TB, 80A1TL, SPA80X1-1210, PBT080SPA1 |
SATI - SPA85-01 (TB 1210) | AT00851 | 90.6 | SPA85x1 (TB 1210), PHP 1SPA85TB, 85A1TL, SPA85X1-1210, PBT085SPA1 |

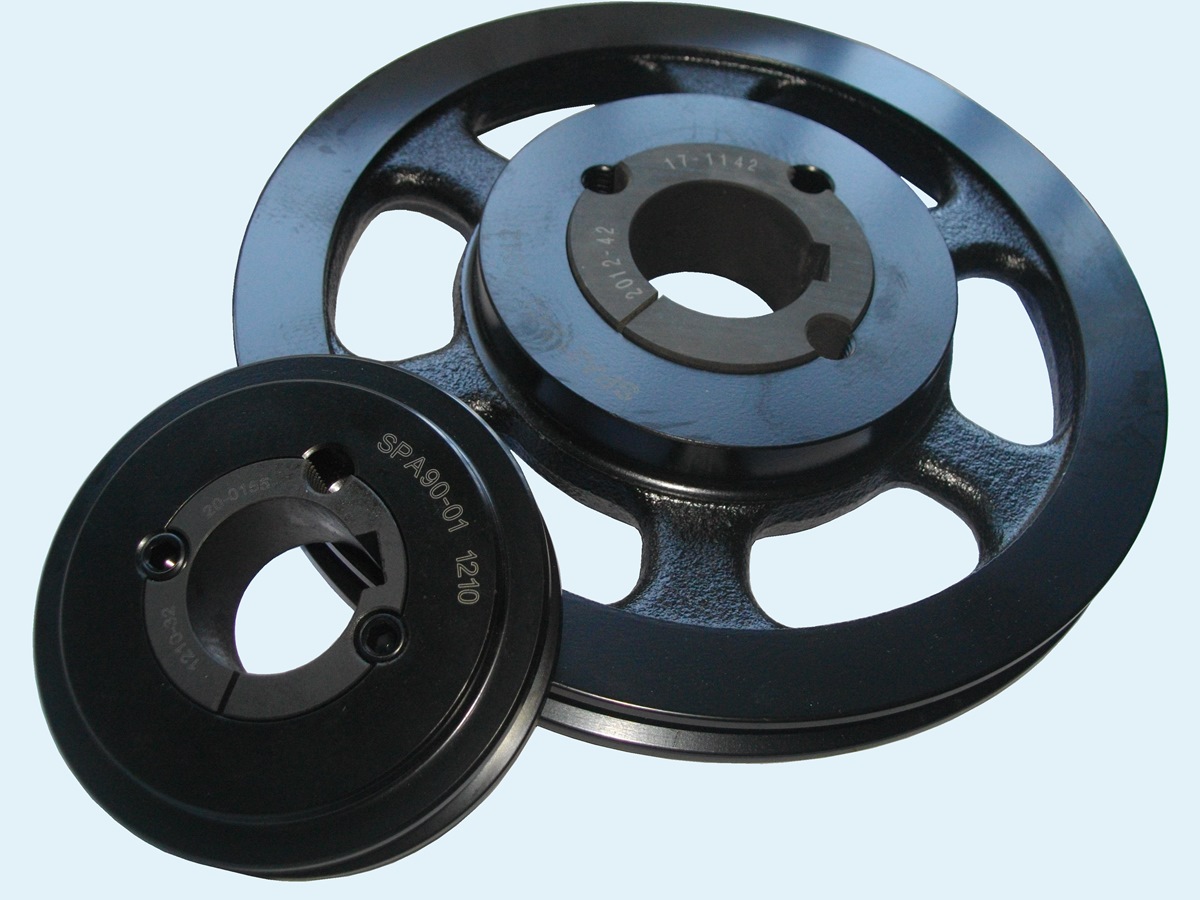

SATI - SPA90-01 (TB 1210) | AT00901 | 95.6 | SPA90x1 (TB 1210), PHP 1SPA90TB, 90A1TL, SPA90X1-1210, PBT090SPA1 |
SATI - SPA95-01 (TB 1210) | AT00951 | 100.6 | SPA95x1 (TB 1210), PHP 1SPA95TB, 95A1TL, SPA95X1-1210, PBT095SPA1 |
SATI - SPA100-01 (TB 1610) | AT01001 | 105.6 | SPA100x1 (TB 1610), PHP 1SPA100TB, 100A1TL, SPA100X1-1610, PBT100SPA1 |
SATI - SPA106-01 (TB 1610) | AT01061 | 111.6 | SPA106x1 (TB 1610), PHP 1SPA106TB, 106A1TL, SPA106X1-1610, PBT106SPA1 |
SATI - SPA112-01 (TB 1610) | AT01121 | 117.6 | SPA112x1 (TB 1610), PHP 1SPA112TB, 112A1TL, SPA112X1-1610, PBT112SPA1 |
SATI - SPA118-01 (TB 1610) | AT01181 | 123.6 | SPA118x1 (TB 1610), PHP 1SPA118TB, 118A1TL, SPA118X1-1610, PBT118SPA1 |
SATI - SPA125-01 (TB 1610) | AT01251 | 130.6 | SPA125x1 (TB 1610), PHP 1SPA125TB, 125A1TL, SPA125X1-1610, PBT125SPA1 |
SATI - SPA132-01 (TB 1610) | AT01321 | 137.6 | SPA132x1 (TB 1610), PHP 1SPA132TB, 132A1TL, SPA132X1-1610, PBT132SPA1 |
SATI - SPA140-01 (TB 1610) | AT01401 | 145.6 | SPA140x1 (TB 1610), PHP 1SPA140TB, 140A1TL, SPA140X1-1610, PBT140SPA1 |
SATI - SPA150-01 (TB 1610) | AT01501 | 155.6 | SPA150x1 (TB 1610), PHP 1SPA150TB, 150A1TL, SPA150X1-1610, PBT150SPA1 |
SATI - SPA160-01 (TB 1610) | AT01601 | 165.6 | SPA160x1 (TB 1610), PHP 1SPA160TB, 160A1TL, SPA160X1-1610, PBT160SPA1 |
SATI - SPA170-01 (TB 1610) | AT01701 | 175.6 | SPA170x1 (TB 1610), PHP 1SPA170TB, 170A1TL, SPA170X1-1610, PBT170SPA1 |
SATI - SPA180-01 (TB 1610) | AT01801 | 185.6 | SPA180x1 (TB 1610), PHP 1SPA180TB, 180A1TL, SPA180X1-1610, PBT180SPA1 |
SATI - SPA190-01 (TB 2012) | AT01901 | 195.6 | SPA190x1 (TB 2012), PHP 1SPA190TB, 190A1TL, SPA190X1-2012, PBT190SPA1 |
SATI - SPA200-01 (TB 2012) | AT02001 | 205.6 | SPA200x1 (TB 2012), PHP 1SPA200TB, 200A1TL, SPA200X1-2012, PBT200SPA1 |
SATI - SPA212-01 (TB 2012) | AT02121 | 217.6 | SPA212x1 (TB 2012), PHP 1SPA212TB, 212A1TL, SPA212X1-2012, PBT212SPA1 |
SATI - SPA224-01 (TB 2012) | AT02241 | 229.6 | SPA224x1 (TB 2012), PHP 1SPA224TB, 224A1TL, SPA224X1-2012, PBT224SPA1 |
SATI - SPA236-01 (TB 2012) | AT02361 | 245.6 | SPA224x1 (TB 2012), PHP 1SPA236TB, 236A1TL, SPA236X1-2012, PBT236SPA1 |
SATI - SPA250-01 (TB 2012) | AT02501 | 255.6 | SPA250x1 (TB 2012), PHP 1SPA250TB, 250A1TL, SPA250X1-2012, PBT250SPA1 |
SATI - SPA280-01 (TB 2012) | AT02801 | 285.6 | SPA280x1 (TB 2012), PHP 1SPA280TB, 280A1TL, SPA280X1-2012, PBT280SPA1 |
SATI - SPA300-01 (TB 2012) | AT03001 | 305.6 | SPA300x1 (TB 2012), PHP 1SPA300TB, 300A1TL, SPA300X1-2012, PBT300SPA1 |
SATI - SPA315-01 (TB 2012) | AT03151 | 320.6 | SPA315x1 (TB 2012), PHP 1SPA315TB, 315A1TL, SPA315X1-2012, PBT315SPA1 |
SATI - SPA355-01 (TB 2012) | AT03551 | 360.6 | SPA355x1 (TB 2012), PHP 1SPA355TB, 355A1TL, SPA355X1-2012, PBT355SPA1 |
SATI - SPA400-01 (TB 2012) | AT04001 | 405.6 | SPA400x1 (TB 2012), PHP 1SPA400TB, 400A1TL, SPA400X1-2012, PBT400SPA1 |
SATI - SPA450-01 (TB 2012) | AT04501 | 455.6 | SPA450x1 (TB 2012), PHP 1SPA450TB, 450A1TL, SPA450X1-2012, PBT450SPA1 |
SATI - SPA500-01 (TB 2517) | AT05001 | 505.6 | SPA500x1 (TB 2517), PHP 1SPA500TB, 500A1TL, SPA500X1-2517, PBT500SPA1 |
SATI - SPA560-01 (TB 2517) | AT05601 | 565.6 | SPA560x1 (TB 2517), PHP 1SPA560TB, 560A1TL, SPA560X1-2517, PBT560SPA1 |
SATI - SPA630-01 (TB 2517) | AT06301 | 635.6 | SPA630x1 (TB 2517), PHP 1SPA630TB, 630A1TL, SPA630X1-2517, PBT630SPA1 |
маркування | артикул | зовнішній діаметр, мм | додаткове маркування |
SATI - SPA63-02 (TB 1008) | AT00632 | 68.6 | SPA63x2 (TB 1008), PHP 2SPA63TB, 63A2TL, SPA63X2-1008, PBT063SPA2 |
SATI - SPA67-02 (TB 1108) | AT00672 | 72.6 | SPA67x2 (TB 1108), PHP 2SPA67TB, 67A2TL, SPA67X2-1108, PBT067SPA2 |
SATI - SPA71-02 (TB 1108) | AT00712 | 76.6 | SPA71x2 (TB 1108), PHP 2SPA71TB, 71A2TL, SPA71X2-1108, PBT071SPA2 |
SATI - SPA75-02 (TB 1108) | AT00752 | 80.6 | SPA75x2 (TB 1108), PHP 2SPA75TB, 75A2TL, SPA75X2-1008, PBT075SPA2 |
SATI - SPA80-02 (TB 1210) | AT00802 | 85.6 | SPA80x2 (TB 1210), PHP 2SPA80TB, 80A2TL, SPA80X2-1210, PBT080SPA2 |
SATI - SPA85-02 (TB 1210) | AT00852 | 90.6 | SPA85x2 (TB 1210), PHP 2SPA85TB, 85A2TL, SPA85X2-1210, PBT085SPA2 |
SATI - SPA90-02 (TB 1610) | AT00902 | 95.6 | SPA90x2 (TB 1610), PHP 2SPA90TB, 90A2TL, SPA90X2-1610, PBT090SPA2 |
SATI - SPA95-02 (TB 1610) | AT00952 | 100.6 | SPA95x2 (TB 1610), PHP 2SPA95TB, 95A2TL, SPA95X2-1610, PBT095SPA2 |
SATI - SPA100-02 (TB 1610) | AT01002 | 105.6 | SPA100x2 (TB 1610), PHP 2SPA100TB, 100A2TL, SPA100X2-1610, PBT100SPA2 |
SATI - SPA106-02 (TB 1610) | AT01062 | 111.6 | SPA106x2 (TB 1610), PHP 2SPA106TB, 106A2TL, SPA106X2-1610, PBT106SPA2 |
SATI - SPA112-02 (TB 1610) | AT01122 | 117.6 | SPA112x2 (TB 1610), PHP 2SPA112TB, 112A2TL, SPA112X2-1610, PBT112SPA2 |
SATI - SPA118-02 (TB 1610) | AT01182 | 123.6 | SPA118x2 (TB 1610), PHP 2SPA118TB, 118A2TL, SPA118X2-1610, PBT118SPA2 |
SATI - SPA125-02 (TB 1610) | AT01252 | 130.6 | SPA125x2 (TB 1610), PHP 2SPA125TB, 125A2TL, SPA125X2-1610, PBT125SPA2 |
SATI - SPA132-02 (TB 2012) | AT01322 | 137.6 | SPA132x2 (TB 2012), PHP 2SPA132TB, 132A2TL, SPA132X2-2012, PBT132SPA2 |
SATI - SPA140-02 (TB 2012) | AT01402 | 145.6 | SPA140x2 (TB 2012), PHP 2SPA140TB, 140A2TL, SPA140X2-2012, PBT140SPA2 |
SATI - SPA150-02 (TB 2012) | AT01502 | 155.6 | SPA150x2 (TB 2012), PHP 2SPA150TB, 150A2TL, SPA150X2-2012, PBT150SPA2 |
SATI - SPA160-02 (TB 2012) | AT01602 | 165.6 | SPA160x2 (TB 2012), PHP 2SPA160TB, 160A2TL, SPA160X2-2012, PBT160SPA2 |
SATI - SPA170-02 (TB 2012) | AT01702 | 175.6 | SPA170x2 (TB 2012), PHP 2SPA170TB, 170A2TL, SPA170X2-2012, PBT170SPA2 |
SATI - SPA180-02 (TB 2012) | AT01802 | 185.6 | SPA180x2 (TB 2012), PHP 2SPA180TB, 180A2TL, SPA180X2-2012, PBT180SPA2 |
SATI - SPA190-02 (TB 2517) | AT01902 | 195.6 | SPA190x2 (TB 2517), PHP 2SPA190TB, 190A2TL, SPA190X2-2517, PBT190SPA2 |
SATI - SPA200-02 (TB 2517) | AT02002 | 205.6 | SPA200x2 (TB 2517), PHP 2SPA200TB, 200A2TL, SPA200X2-2517, PBT200SPA2 |
SATI - SPA212-02 (TB 2517) | AT02122 | 217.6 | SPA212x2 (TB 2517), PHP 2SPA212TB, 212A2TL, SPA212X2-2517, PBT212SPA2 |
SATI - SPA224-02 (TB 2517) | AT02242 | 229.6 | SPA224x2 (TB 2517), PHP 2SPA224TB, 224A2TL, SPA224X2-2517, PBT224SPA2 |
SATI - SPA236-02 (TB 2517) | AT02362 | 245.6 | SPA224x2 (TB 2517), PHP 2SPA236TB, 236A2TL, SPA236X2-2517, PBT236SPA2 |
SATI - SPA250-02 (TB 2517) | AT02502 | 255.6 | SPA250x2 (TB 2517), PHP 2SPA250TB, 250A2TL, SPA250X2-2517, PBT250SPA2 |
SATI - SPA265-02 (TB 2517) | AT02652 | 270,6 | SPA265x2 (TB 2517), PHP 2SPA265TB, 265A2TL, SPA265X2-2517, PBT265SPA2 |
SATI - SPA280-02 (TB 2517) | AT02802 | 285.6 | SPA280x2 (TB 2517), PHP 2SPA280TB, 280A2TL, SPA280X2-2517, PBT280SPA2 |
SATI - SPA300-02 (TB 2517) | AT03002 | 305.6 | SPA300x2 (TB 2517), PHP 2SPA300TB, 300A2TL, SPA300X2-2517, PBT300SPA2 |
SATI - SPA315-02 (TB 2517) | AT03152 | 320.6 | SPA315x2 (TB 2517), PHP 2SPA315TB, 315A2TL, SPA315X2-2517, PBT315SPA2 |
SATI - SPA355-02 (TB 2517) | AT03552 | 360.6 | SPA355x2 (TB 2517), PHP 2SPA355TB, 355A2TL, SPA355X2-2517, PBT355SPA2 |
SATI - SPA400-02 (TB 2517) | AT04002 | 405.6 | SPA400x2 (TB 2517), PHP 2SPA400TB, 400A2TL, SPA400X2-2517, PBT400SPA2 |
SATI - SPA450-02 (TB 2517) | AT04502 | 455.6 | SPA450x2 (TB 2517), PHP 2SPA450TB, 450A2TL, SPA450X2-2517, PBT450SPA2 |
SATI - SPA500-02 (TB 2517) | AT05002 | 505.6 | SPA500x2 (TB 2517), PHP 2SPA500TB, 500A2TL, SPA500X2-2517, PBT500SPA2 |
SATI - SPA560-02 (TB 3020) | AT05602 | 565.6 | SPA560x2 (TB 3020), PHP 2SPA560TB, 560A2TL, SPA560X2-3020, PBT560SPA2 |
SATI - SPA630-02 (TB 3020) | AT06302 | 635.6 | SPA630x2 (TB 3020), PHP 2SPA630TB, 630A2TL, SPA630X2-3020, PBT630SPA2 |
SATI - SPA800-02 (TB 3535) | AT08002 | 805,6 | SPA800x2 (TB 3535), PHP 2SPA800TB, 800A2TL, SPA800X2-3535, PBT800SPA2 |
SATI - SPA900-02 (TB 3535) | AT09002 | 905,6 | SPA900x2 (TB 3535), PHP 2SPA900TB, 900A2TL, SPA900X2-3535, PBT900SPA2 |
маркування | артикул | зовнішній діаметр, мм | додаткове маркування |
SATI - SPA71-03 (TB 1108) | AT00713 | 76.6 | SPA71x3 (TB 1108), PHP 3SPA71TB, 71A3TL, SPA71X3-1108, PBT071SPA3 |
SATI - SPA75-03 (TB 1210) | AT00753 | 80.6 | SPA75x3 (TB 1210), PHP 3SPA75TB, 75A3TL, SPA75X3-1210, PBT080SPA3 |
SATI - SPA80-03 (TB 1210) | AT00803 | 85.6 | SPA80x3 (TB 1210), PHP 3SPA80TB, 80A3TL, SPA80X3-1210, PBT080SPA3 |
SATI - SPA85-03 (TB 1210) | AT00853 | 90.6 | SPA85x3 (TB 1210), PHP 3SPA85TB, 85A3TL, SPA85X3-1210, PBT085SPA3 |
SATI - SPA90-03 (TB 1610) | AT00903 | 95.6 | SPA90x3 (TB 1610), PHP 3SPA90TB, 90A3TL, SPA90X3-1610, PBT090SPA3 |
SATI - SPA95-03 (TB 1610) | AT00953 | 100.6 | SPA95x3 (TB 1610), PHP 3SPA95TB, 95A3TL, SPA95X3-1610, PBT095SPA3 |
SATI - SPA100-03 (TB 1610) | AT01003 | 105.6 | SPA100x3 (TB 1610), PHP 3SPA100TB, 100A3TL, SPA100X3-1610, PBT100SPA3 |
SATI - SPA106-03 (TB 1610) | AT01063 | 111.6 | SPA106x3 (TB 1610), PHP 3SPA106TB, 106A3TL, SPA106X3-1610, PBT106SPA3 |
SATI - SPA112-03 (TB 2012) | AT01123 | 117.6 | SPA112x3 (TB 2012), PHP 3SPA112TB, 112A3TL, SPA112X3-2012, PBT112SPA3 |
SATI - SPA118-03 (TB 2012) | AT01183 | 123.6 | SPA118x3 (TB 2012), PHP 3SPA118TB, 118A3TL, SPA118X3-2012, PBT118SPA3 |
SATI - SPA125-03 (TB 2012) | AT01253 | 130.6 | SPA125x3 (TB 2012), PHP 3SPA125TB, 125A3TL, SPA125X3-2012, PBT125SPA3 |
SATI - SPA132-03 (TB 2012) | AT01323 | 137.6 | SPA132x3 (TB 2012), PHP 3SPA132TB, 132A3TL, SPA132X3-2012, PBT132SPA3 |
SATI - SPA140-03 (TB 2517) | AT01403 | 145.6 | SPA140x3 (TB 2517), PHP 3SPA140TB, 140A3TL, SPA140X3-2517, PBT140SPA3 |
SATI - SPA150-03 (TB 2517) | AT01503 | 155.6 | SPA150x3 (TB 2517), PHP 3SPA150TB, 150A3TL, SPA150X3-2517, PBT150SPA3 |
SATI - SPA160-03 (TB 2517) | AT01603 | 165.6 | SPA160x3 (TB 2517), PHP 3SPA160TB, 160A3TL, SPA160X3-2517, PBT160SPA3 |
SATI - SPA170-03 (TB 2517) | AT01703 | 175.6 | SPA170x3 (TB 2517), PHP 3SPA170TB, 170A3TL, SPA170X3-2517, PBT170SPA3 |
SATI - SPA180-03 (TB 2517) | AT01803 | 185.6 | SPA180x3 (TB 2517), PHP 3SPA180TB, 180A3TL, SPA180X3-2517, PBT180SPA3 |
SATI - SPA190-03 (TB 2517) | AT01903 | 195.6 | SPA190x3 (TB 2517), PHP 3SPA190TB, 190A3TL, SPA190X3-2517, PBT190SPA3 |
SATI - SPA200-03 (TB 2517) | AT02003 | 205.6 | SPA200x3 (TB 2517), PHP 3SPA200TB, 200A3TL, SPA200X3-2517, PBT200SPA3 |
SATI - SPA212-03 (TB 2517) | AT02123 | 217.6 | SPA212x3 (TB 2517), PHP 3SPA212TB, 212A3TL, SPA212X3-2517, PBT212SPA3 |
SATI - SPA224-03 (TB 2517) | AT02243 | 229.6 | SPA224x3 (TB 2517), PHP 3SPA224TB, 224A3TL, SPA224X3-2517, PBT224SPA3 |
SATI - SPA236-03 (TB 2517) | AT02363 | 245.6 | SPA224x3 (TB 2517), PHP 3SPA236TB, 236A3TL, SPA236X3-2517, PBT236SPA3 |
SATI - SPA250-03 (TB 2517) | AT02503 | 255.6 | SPA250x3 (TB 2517), PHP 3SPA250TB, 250A3TL, SPA250X3-2517, PBT250SPA3 |
SATI - SPA265-03 (TB 2517) | AT02653 | 270,6 | SPA265x3 (TB 2517), PHP 3SPA265TB, 265A3TL, SPA265X3-2517, PBT265SPA3 |
SATI - SPA280-03 (TB 2517) | AT02803 | 285.6 | SPA280x3 (TB 2517), PHP 3SPA280TB, 280A3TL, SPA280X3-2517, PBT280SPA3 |
SATI - SPA300-03 (TB 3020) | AT03003 | 305.6 | SPA300x3 (TB 3020), PHP 3SPA300TB, 300A3TL, SPA300X3-3020, PBT300SPA3 |
SATI - SPA315-03 (TB 3020) | AT03153 | 320.6 | SPA315x3 (TB 3020), PHP 3SPA315TB, 315A3TL, SPA315X3-3020, PBT315SPA3 |
SATI - SPA335-03 (TB 3020) | AT03353 | 340.6 | SPA335x3 (TB 3020), PHP 3SPA335TB, 335A3TL, SPA335X3-3020, PBT355SPA3 |
SATI - SPA355-03 (TB 3020) | AT03553 | 360.6 | SPA355x3 (TB 3020), PHP 3SPA355TB, 355A3TL, SPA355X3-3020, PBT355SPA3 |
SATI - SPA400-03 (TB 3020) | AT04003 | 405.6 | SPA400x3 (TB 3020), PHP 3SPA400TB, 400A3TL, SPA400X3-3020, PBT400SPA3 |
SATI - SPA450-03 (TB 3020) | AT04503 | 455.6 | SPA450x3 (TB 3020), PHP 3SPA450TB, 450A3TL, SPA450X3-3020, PBT450SPA3 |
SATI - SPA500-03 (TB 3020) | AT05003 | 505.6 | SPA500x3 (TB 3020), PHP 3SPA500TB, 500A3TL, SPA500X3-3020, PBT500SPA3 |
SATI - SPA560-03 (TB 3020) | AT05603 | 565.6 | SPA560x3 (TB 3020), PHP 3SPA560TB, 560A3TL, SPA560X3-3020, PBT560SPA3 |
SATI - SPA630-03 (TB 3020) | AT06303 | 635.6 | SPA630x3 (TB 3020), PHP 3SPA630TB, 630A3TL, SPA630X3-3020, PBT630SPA3 |
SATI - SPA800-03 (TB 3535) | AT08003 | 805.6 | SPA800x3 (TB 3535), PHP 3SPA800TB, 800A3TL, SPA800X3-3535, PBT800SPA3 |
SATI - SPA1000-03 (TB 3535) | AT10003 | 1005.6 | SPA1000x3 (TB 3535), PHP 3SPA1000TB, 1000A3TL, SPA1000X3-3535, PBT1000SPA3 |
маркування | артикул | зовнішній діаметр, мм | додаткове маркування |
SATI - SPA80-04 (TB 1215) | AT00804 | 85.6 | SPA80x4 (TB 1215), PHP 4SPA80TB, 80A4TL, SPA80X4-1215, PBT080SPA4 |
SATI - SPA85-04 (TB 1215) | AT00854 | 90.6 | SPA85x4 (TB 1215), PHP 4SPA85TB, 85A4TL, SPA85X4-1215, PBT085SPA4 |
SATI - SPA90-04 (TB 1615) | AT00904 | 95.6 | SPA90x4 (TB 1615), PHP 4SPA90TB, 90A4TL, SPA90X4-1615, PBT090SPA4 |
SATI - SPA95-04 (TB 1615) | AT00954 | 100.6 | SPA95x4 (TB 1615), PHP 4SPA95TB, 95A4TL, SPA95X4-1615, PBT095SPA4 |
SATI - SPA100-04 (TB 1615) | AT01004 | 105.6 | SPA100x4 (TB 1615), PHP 4SPA100TB, 100A4TL, SPA100X4-1615, PBT100SPA4 |
SATI - SPA106-04 (TB 2012) | AT01064 | 111.6 | SPA106x4 (TB 2012), PHP 4SPA106TB, 106A4TL, SPA106X4-2012, PBT106SPA4 |
SATI - SPA112-04 (TB 2012) | AT01124 | 117.6 | SPA112x4 (TB 2012), PHP 4SPA112TB, 112A4TL, SPA112X4-2012, PBT112SPA4 |
SATI - SPA118-04 (TB 2012) | AT01184 | 123.6 | SPA118x4 (TB 2012), PHP 4SPA118TB, 118A4TL, SPA118X4-2012, PBT118SPA4 |
SATI - SPA125-04 (TB 2012) | AT01254 | 130.6 | SPA125x4 (TB 2012), PHP 4SPA125TB, 125A4TL, SPA125X4-2012, PBT125SPA4 |
SATI - SPA132-04 (TB 2517) | AT01324 | 137.6 | SPA132x4 (TB 2517), PHP 4SPA132TB, 132A4TL, SPA132X4-2517, PBT132SPA4 |
SATI - SPA140-04 (TB 2517) | AT01404 | 145.6 | SPA140x4 (TB 2517), PHP 4SPA140TB, 140A4TL, SPA140X4-2517, PBT140SPA4 |
SATI - SPA150-04 (TB 2517) | AT01504 | 155.6 | SPA150x4 (TB 2517), PHP 4SPA150TB, 150A4TL, SPA150X4-2517, PBT150SPA4 |
SATI - SPA160-04 (TB 2517) | AT01604 | 165.6 | SPA160x4 (TB 2517), PHP 4SPA160TB, 160A4TL, SPA160X4-2517, PBT160SPA4 |
SATI - SPA170-04 (TB 2517) | AT01704 | 175.6 | SPA170x4 (TB 2517), PHP 4SPA170TB, 170A4TL, SPA170X4-2517, PBT170SPA4 |
SATI - SPA180-04 (TB 2517) | AT01804 | 185.6 | SPA180x4 (TB 2517), PHP 4SPA180TB, 180A4TL, SPA180X4-2517, PBT180SPA4 |
SATI - SPA190-04 (TB 3020) | AT01904 | 195.6 | SPA190x4 (TB 3020), PHP 4SPA190TB, 190A4TL, SPA190X4-3020, PBT190SPA4 |
SATI - SPA200-04 (TB 3020) | AT02004 | 205.6 | SPA200x4 (TB 3020), PHP 4SPA200TB, 200A4TL, SPA200X4-3020, PBT200SPA4 |
SATI - SPA212-04 (TB 3020) | AT02124 | 217.6 | SPA212x4 (TB 3020), PHP 4SPA212TB, 212A4TL, SPA212X4-3020, PBT212SPA4 |
SATI - SPA224-04 (TB 3020) | AT02244 | 229.6 | SPA224x4 (TB 3020), PHP 4SPA224TB, 224A4TL, SPA224X4-3020, PBT224SPA4 |
SATI - SPA236-04 (TB 3020) | AT02364 | 245.6 | SPA224x4 (TB 3020), PHP 4SPA236TB, 236A4TL, SPA236X4-3020, PBT236SPA4 |
SATI - SPA250-04 (TB 3020) | AT02504 | 255.6 | SPA250x4 (TB 3020), PHP 4SPA250TB, 250A4TL, SPA250X4-3020, PBT250SPA4 |
SATI - SPA265-04 (TB 3020) | AT02654 | 270,6 | SPA265x4 (TB 3020), PHP 4SPA265TB, 265A4TL, SPA265X4-3020, PBT265SPA4 |
SATI - SPA280-04 (TB 3020) | AT02804 | 285.6 | SPA280x4 (TB 3020), PHP 4SPA280TB, 280A4TL, SPA280X4-3020, PBT280SPA4 |
SATI - SPA300-04 (TB 3020) | AT03004 | 305.6 | SPA300x4 (TB 3020), PHP 4SPA300TB, 300A4TL, SPA300X4-3020, PBT300SPA4 |
SATI - SPA315-04 (TB 3020) | AT03154 | 320.6 | SPA315x4 (TB 3020), PHP 4SPA315TB, 315A4TL, SPA315X4-3020, PBT315SPA4 |
SATI - SPA355-04 (TB 3020) | AT03554 | 360.6 | SPA355x4 (TB 3020), PHP 4SPA355TB, 355A4TL, SPA355X4-3020, PBT355SPA4 |
SATI - SPA400-04 (TB 3020) | AT04004 | 405.6 | SPA400x4 (TB 3020), PHP 4SPA400TB, 400A4TL, SPA400X4-3020, PBT400SPA4 |
SATI - SPA450-04 (TB 3020) | AT04504 | 455.6 | SPA450x4 (TB 3020), PHP 4SPA450TB, 450A4TL, SPA450X4-3020, PBT450SPA4 |
SATI - SPA500-04 (TB 3020) | AT05004 | 505.6 | SPA500x4 (TB 3020), PHP 4SPA500TB, |
SATI - SPA560-04 (TB 3535) | AT05604 | 565.6 | SPA560x4 (TB 3535), PHP 4SPA560TB, 560A4TL, SPA560X4-3535, PBT560SPA4 |
SATI - SPA630-04 (TB 3535) | AT06304 | 635.6 | SPA630x4 (TB 3535), PHP 4SPA630TB, 630A4TL, SPA630X4-3535, PBT630SPA4 |
SATI - SPA800-04 (TB 3535) | AT08004 | 805.6 | SPA800x4 (TB 3535), PHP 4SPA800TB, 800A4TL, SPA800X4-3535, PBT800SPA4 |
SATI - SPA900-04 (TB 3535) | AT09004 | 905,6 | SPA900x4 (TB 3535), PHP 4SPA900TB, 900A4TL, SPA900X4-3535, PBT900SPA4 |
SATI - SPA1000-04 (TB 4040) | AT10004 | 1005.6 | SPA1000x4 (TB 4040), PHP 4SPA1000TB, 1000A4TL, SPA1000X4-4040, PBT1000SPA4 |
маркування | артикул | зовнішній діаметр, мм | додаткове маркування |
SATI - SPA90-05 (TB 1615) | AT00905 | 95.6 | SPA90x5 (TB 1615), PHP 5SPA90TB, 90A5TL, SPA90X5-1615, PBT900SPA5 |
SATI - SPA95-05 (TB 1615) | AT00955 | 100.6 | SPA95x5 (TB 1615), PHP 5SPA95TB, 95A5TL, SPA95X5-1615, PBT095SPA5 |
SATI - SPA100-05 (TB 1615) | AT01005 | 105.6 | SPA100x5 (TB 1615), PHP 5SPA100TB, 100A5TL, SPA100X5-1615, PBT100SPA5 |
SATI - SPA106-05 (TB 2012) | AT01065 | 111.6 | SPA106x5 (TB 2012), PHP 5SPA106TB, 106A5TL, SPA106X5-2012, PBT106SPA5 |
SATI - SPA112-05 (TB 2012) | AT01125 | 117.6 | SPA112x5 (TB 2012), PHP 5SPA112TB, 112A5TL, SPA112X5-2012, PBT112SPA5 |
SATI - SPA118-05 (TB 2012) | AT01185 | 123.6 | SPA118x5 (TB 2012), PHP 5SPA118TB, 118A5TL, SPA118X5-2012, PBT118SPA5 |
SATI - SPA125-05 (TB 2012) | AT01255 | 130.6 | SPA125x5 (TB 2012), PHP 5SPA125TB, 125A5TL, SPA125X5-2012, PBT125SPA5 |
SATI - SPA132-05 (TB 2517) | AT01325 | 137.6 | SPA132x5 (TB 2517), PHP 5SPA132TB, 132A5TL, SPA132X5-2517, PBT132SPA5 |
SATI - SPA140-05 (TB 2517) | AT01405 | 145.6 | SPA140x5 (TB 2517), PHP 5SPA140TB, 140A5TL, SPA140X5-2517, PBT140SPA5 |
SATI - SPA150-05 (TB 2517) | AT01505 | 155.6 | SPA150x5 (TB 2517), PHP 5SPA150TB, 150A5TL, SPA150X5-2517, PBT150SPA5 |
SATI - SPA160-05 (TB 2517) | AT01605 | 165.6 | SPA160x5 (TB 2517), PHP 5SPA160TB, 160A5TL, SPA160X5-2517, PBT160SPA5 |
SATI - SPA170-05 (TB 2517) | AT01705 | 175.6 | SPA170x5 (TB 2517), PHP 5SPA170TB, 170A5TL, SPA170X5-2517, PBT170SPA5 |
SATI - SPA180-05 (TB 3020) | AT01805 | 185.6 | SPA180x5 (TB 3020), PHP 5SPA180TB, 180A5TL, SPA180X5-3020, PBT180SPA5 |
SATI - SPA190-05 (TB 3020) | AT01905 | 195.6 | SPA190x5 (TB 3020), PHP 5SPA190TB, 190A5TL, SPA190X5-3020, PBT190SPA5 |
SATI - SPA200-05 (TB 3020) | AT02005 | 205.6 | SPA200x5 (TB 3020), PHP 5SPA200TB, 200A5TL, SPA200X5-3020, PBT200SPA5 |
SATI - SPA212-05 (TB 3020) | AT02125 | 217.6 | SPA212x5 (TB 3020), PHP 5SPA212TB, 212A5TL, SPA212X5-3020, PBT212SPA5 |
SATI - SPA224-05 (TB 3020) | AT02245 | 229.6 | SPA224x5 (TB 3020), PHP 5SPA224TB, 224A5TL, SPA224X5-3020, PBT224SPA5 |
SATI - SPA236-05 (TB 3020) | AT02365 | 245.6 | SPA224x5 (TB 3020), PHP 5SPA236TB, 236A5TL, SPA236X5-3020, PBT236SPA5 |
SATI - SPA250-05 (TB 3020) | AT02505 | 255.6 | SPA250x5 (TB 3020), PHP 5SPA250TB, 250A5TL, SPA250X5-3020, PBT250SPA5 |
SATI - SPA265-05 (TB 3020) | AT02655 | 270,6 | SPA265x5 (TB 3020), PHP 5SPA265TB, 265A5TL, SPA265X5-3020, PBT265SPA5 |
SATI - SPA280-05 (TB 3535) | AT02805 | 285.6 | SPA280x5 (TB 3535), PHP 5SPA280TB, 280A5TL, SPA280X5-3535, PBT280SPA5 |
SATI - SPA300-05 (TB 3535) | AT03005 | 305.6 | SPA300x5 (TB 3535), PHP 5SPA300TB, 300A5TL, SPA300X5-3535, PBT300SPA5 |
SATI - SPA315-05 (TB 3535) | AT03155 | 320.6 | SPA315x5 (TB 3535), PHP 5SPA315TB, 315A5TL, SPA315X5-3535, PBT315SPA5 |
SATI - SPA335-05 (TB 3535) | AT03355 | 340,6 | SPA335x5 (TB 3535), PHP 5SPA335TB, 335A5TL, SPA335X5-3535, PBT335SPA5 |
SATI - SPA355-05 (TB 3535) | AT03555 | 360.6 | SPA355x5 (TB 3535), PHP 5SPA355TB, 355A5TL, SPA355X5-3535, PBT355SPA5 |
SATI - SPA400-05 (TB 3535) | AT04005 | 405.6 | SPA400x5 (TB 3535), PHP 5SPA400TB, 400A5TL, SPA400X5-3535, PBT400SPA5 |
SATI - SPA450-05 (TB 3535) | AT04505 | 455.6 | SPA450x5 (TB 3535), PHP 5SPA450TB, 450A5TL, SPA450X5-3535, PBT450SPA5 |
SATI - SPA500-05 (TB 3535) | AT05005 | 505.6 | SPA500x5 (TB 3535), PHP 5SPA500TB, |
SATI - SPA560-05 (TB 3535) | AT05605 | 565.6 | SPA560x5 (TB 3535), PHP 5SPA560TB, 560A5TL, SPA560X5-3535, PBT560SPA5 |
SATI - SPA630-05 (TB 3535) | AT06305 | 635.6 | SPA630x5 (TB 3535), PHP 5SPA630TB, 630A5TL, SPA630X5-3535, PBT630SPA5 |
SATI - SPA800-05 (TB 4040) | AT08005 | 805.6 | SPA800x5 (TB 4040), PHP 5SPA800TB, 800A5TL, SPA800X5-4040, PBT800SPA5 |
SATI - SPA900-05 (TB 4040) | AT09005 | 905,6 | SPA900x5 (TB 4040), PHP 5SPA900TB, 900A5TL, SPA900X5-4040, PBT900SPA5 |
SATI - SPA1000-05 (TB 4040) | AT10005 | 1005.6 | SPA1000x5 (TB 4040), PHP 5SPA1000TB, 1000A5TL, SPA1000X5-4040, PBT1000SPA5 |
маркування | артикул | зовнішній діаметр, мм | додаткове маркування |
SATI - SPA100-06 (TB 1610) | AT01006 | 105.6 | SPA100x6 (TB 1610), PHP 6SPA100TB, 100A6TL, SPA100X6-1610, PBT100SPA6 |
SATI - SPA106-06 (TB 2012) | AT01066 | 111.6 | SPA106x6 (TB 2012), PHP 6SPA106TB, 106A6TL, SPA106X6-2012, PBT106SPA6 |

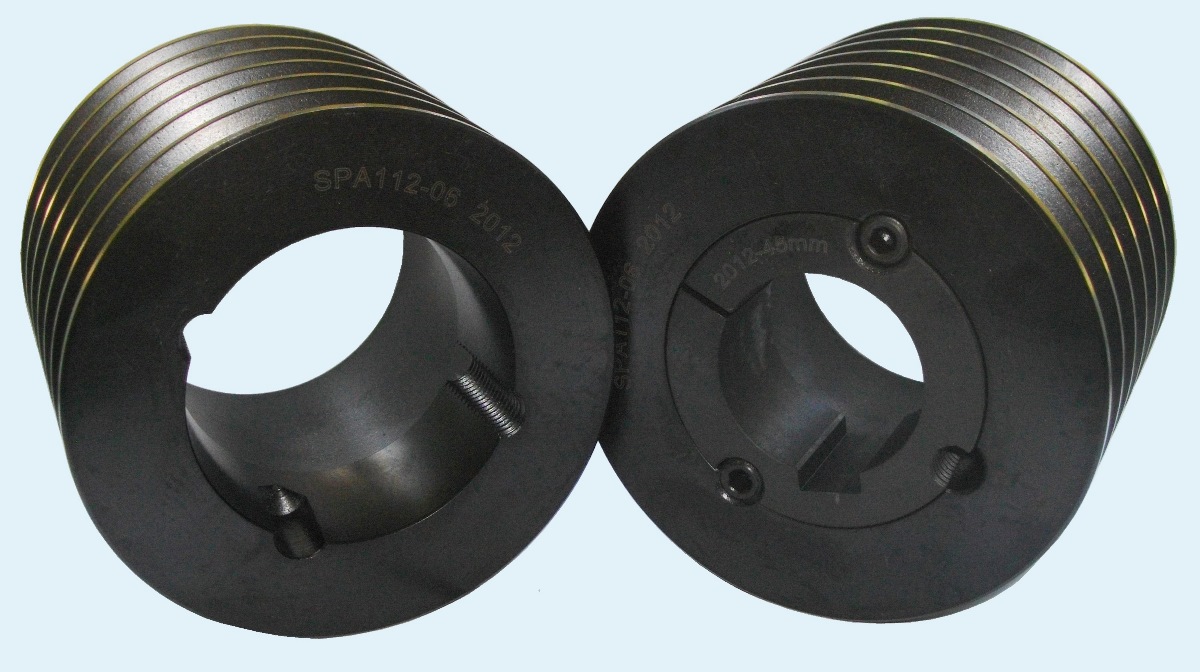

SATI - SPA112-06 (TB 2012) | AT01126 | 117.6 | SPA112x6 (TB 2012), PHP 6SPA112TB, 112A6TL, SPA112X6-2012, PBT112SPA6 |
SATI - SPA118-06 (TB 2012) | AT01186 | 123.6 | SPA118x6 (TB 2012), PHP 6SPA118TB, 118A6TL, SPA118X6-2012, PBT118PA6 |
SATI - SPA125-06 (TB 2012) | AT01256 | 130.6 | SPA125x6 (TB 2012), PHP 6SPA125TB, 125A6TL, SPA125X6-2012, PBT125SPA6 |
SATI - SPA132-06 (TB 2517) | AT01326 | 137.6 | SPA132x6 (TB 2517), PHP 6SPA132TB, 132A6TL, SPA132X6-2517, PBT132SPA6 |
SATI - SPA140-06 (TB 2517) | AT01406 | 145.6 | SPA140x6 (TB 2517), PHP 6SPA140TB, 140A6TL, SPA140X6-2517, PBT140SPA6 |
SATI - SPA150-06 (TB 2517) | AT01506 | 155.6 | SPA150x6 (TB 2517), PHP 6SPA150TB, 150A6TL, SPA150X6-2517, PBT150SPA6 |
SATI - SPA160-06 (TB 2517) | AT01606 | 165.6 | SPA160x6 (TB 2517), PHP 6SPA160TB, 160A6TL, SPA160X6-2517, PBT160SPA6 |
SATI - SPA170-06 (TB 2517) | AT01706 | 175.6 | SPA170x6 (TB 2517), PHP 6SPA170TB, 170A6TL, SPA170X6-2517, PBT170SPA6 |
SATI - SPA180-06 (TB 3020) | AT01806 | 185.6 | SPA180x6 (TB 3020), PHP 6SPA180TB, 180A6TL, SPA180X6-3020, PBT180SPA6 |
SATI - SPA190-06 (TB 3020) | AT01906 | 195.6 | SPA190x6 (TB 3020), PHP 6SPA190TB, 190A6TL, SPA190X6-3020, PBT190SPA6 |
SATI - SPA200-06 (TB 3020) | AT02006 | 205.6 | SPA200x6 (TB 3020), PHP 6SPA200TB, 200A6TL, SPA200X6-3020, PBT200SPA6 |
SATI - SPA212-06 (TB 3020) | AT02126 | 217.6 | SPA212x6 (TB 3020), PHP 6SPA212TB, 212A6TL, SPA212X6-3020, PBT212SPA6 |
SATI - SPA224-06 (TB 3020) | AT02246 | 229.6 | SPA224x6 (TB 3020), PHP 6SPA224TB, 224A6TL, SPA224X6-3020, PBT224SPA6 |
SATI - SPA236-06 (TB 3020) | AT02366 | 245.6 | SPA224x6 (TB 3020), PHP 6SPA236TB, 236A6TL, SPA236X6-3020, PBT236SPA6 |
SATI - SPA250-06 (TB 3020) | AT02506 | 255.6 | SPA250x6 (TB 3020), PHP 6SPA250TB, 250A6TL, SPA250X6-3020, PBT250SPA6 |
SATI - SPA265-06 (TB 3020) | AT02656 | 270,6 | SPA265x6 (TB 3020), PHP 6SPA265TB, 265A6TL, SPA265X6-3020, PBT265SPA6 |
SATI - SPA280-06 (TB 3535) | AT02806 | 285.6 | SPA280x6 (TB 3535), PHP 6SPA280TB, 280A6TL, SPA280X6-3535, PBT2800SPA6 |
SATI - SPA300-06 (TB 3535) | AT03006 | 305.6 | SPA300x6 (TB 3535), PHP 6SPA300TB, 300A6TL, SPA300X6-3535, PBT300SPA6 |
SATI - SPA315-06 (TB 3535) | AT03156 | 320.6 | SPA315x6 (TB 3535), PHP 6SPA315TB, 315A6TL, SPA315X6-3535, PBT315SPA6 |
SATI - SPA335-06 (TB 3535) | AT03355 | 340,6 | SPA335x6 (TB 3535), PHP 6SPA335TB, 335A6TL, SPA335X6-3535, PBT335SPA6 |
SATI - SPA355-06 (TB 3535) | AT03556 | 360.6 | SPA355x6 (TB 3535), PHP 6SPA355TB, 355A6TL, SPA355X6-3535, PBT355SPA6 |
SATI - SPA400-06 (TB 3535) | AT04006 | 405.6 | SPA400x6 (TB 3535), PHP 6SPA400TB, 400A6TL, SPA400X6-3535, PBT400SPA6 |
SATI - SPA450-06 (TB 3535) | AT04506 | 455.6 | SPA450x6 (TB 3535), PHP 6SPA450TB, 450A6TL, SPA450X6-3535, PBT450SPA6 |
SATI - SPA500-06 (TB 3535) | AT05006 | 505.6 | SPA500x6 (TB 3535), PHP 6SPA500TB, |
SATI - SPA560-06 (TB 3535) | AT05606 | 565.6 | SPA560x6 (TB 3535), PHP 6SPA560TB, 560A6TL, SPA560X6-3535, PBT560SPA6 |
SATI - SPA630-06 (TB 4040) | AT06306 | 635.6 | SPA630x6 (TB 4040), PHP 6SPA630TB, 630A6TL, SPA630X6-4040, PBT630SPA6 |
SATI - SPA800-06 (TB 4040) | AT08006 | 805.6 | SPA800x6 (TB 4040), PHP 6SPA800TB, 800A6TL, SPA800X6-4040, PBT800SPA6 |
SATI - SPA900-06 (TB 4545) | AT09006 | 905,6 | SPA900x6 (TB 4545), PHP 6SPA900TB, 900A6TL, SPA900X6-4545, PBT900SPA6 |
SATI - SPA1000-06 (TB 4545) | AT10006 | 1005.6 | SPA1000x6 (TB 4545), PHP 6SPA1000TB, 1000A6TL, SPA1000X6-4545, PBT1000SPA6 |
Широкий вибір шківів на складі в Києві допоможе вам вирішити задачі виробництва, а також замінити шківи SKF, Challenge, Optibelt, Gates, Fenner, Mitsuboshi, Bando, Maska, Baldor, Contitech.
При проектуванні нових приводів ви можете звернутись до наших інженерів і замовити розрахунок пасових та ланцюгових передач. Також ви можете придбати електродвигуни, муфти, безшпоночні муфти, конічні шестерні, зубчасті рейки, мотор-редуктори, ланцюги, зірочки, салазки електродвигунів та інші компоненти приводу.
На сторінках нашого сайта ви можете завантажити PDF-каталоги, інструкції по монтажу втулок Taper-Lock та додаткову технічну інформацію.
Павінов Михайло
інженер
(098) 083-58-09
misha@motor-reduktor.com.ua
Каталог клиновых приводных шкивов SPA Desch | Размеры ремней SPA Bando | Инструкция по монтажу втулок и шкивов Taper Bush |
| ||
Полный каталог шкивы SPA, звёздочки, цепи, муфты |
