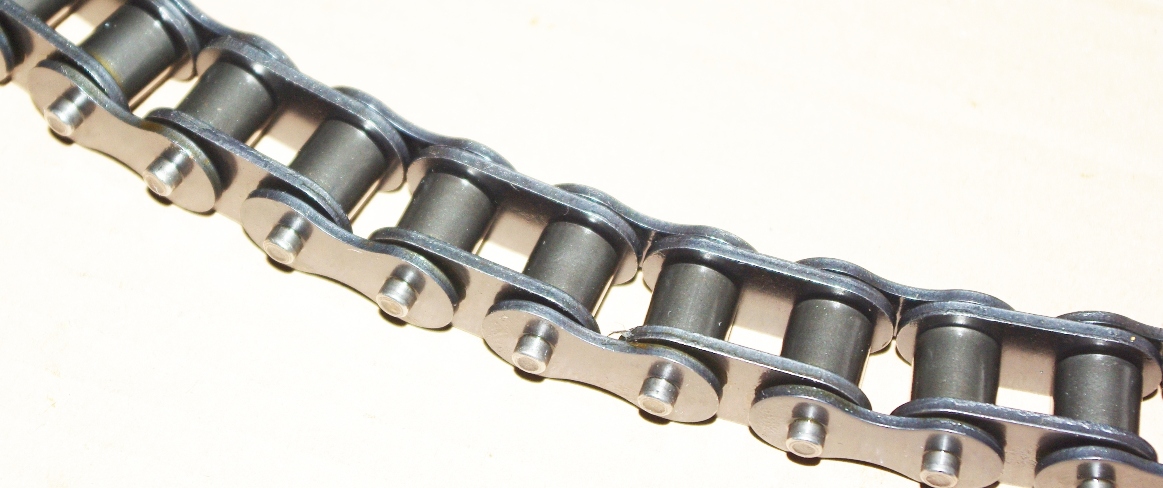

Поворотні роликові ланцюги (side bow chains) використовуються для побудування транспортерів та конвейерів, які мають складну траекторію руху (наприклад, транспортери пляшок).
ланцюг | крок | Ролик | Ширина | Пластина | Палець | Радіус поворота | розривне зусилля | ||
Р, мм | Dr, мм | W, мм | Hi, мм | S, мм | Dp, мм | A1, мм | R, мм | кН | |
Европейска серія | |||||||||
147 SB | 25.4 | 15.88 | 17.02 | 21.08 | 3.82/3.02 | 7.85 | 34.6 | 1260 | 53.95 |
Американська серія | |||||||||
A35 SB | 9.525 | 5.08 | 4.77 | 9.05 | 1.27 | 3.19 | 12.50 | 254 | 8.04 |
A40 SB | 12.7 | 7.92 | 7.85 | 12.07 | 1.53 | 3.46 | 16.50 | 356 | 10.79 |
A50 SB | 15.875 | 10.16 | 9.53 | 13.95 | 2.0 | 4.37 | 20.60 | 406 | 20.6 |
C2050 SB | 31.75 | 10.16 | 9.53 | 15.15 | 2.0 | 4.37 | 20.60 | 762 | 20.6 |
A60 SB | 19.05 | 11.91 | 12.57 | 18.08 | 2.3 | 5.09 | 25.80 | 508 | 27.17 |
SSC2060H SB | 38.1 | 11.91 | 12.57 | 18.08 | 3.15 | 5.09 | 29.35 | 750 | 27.17 |
A80 SB | 25.4 | 15.88 | 15.75 | 24.13 | 3.15 | 7.14 | 33.50 | 711 | 59.84 |
Для комплектації приводів та конвеєрів ви також зможете придбати зірочки, монтажні втулки, клинові шківи, електродвигуни, мотор-редуктори, еластичні муфти, сітки для ліній глазурування.
