Ланцюг з полим пальцем

ланцюг Regina

Привідний роликовий ланцюг з полим пальцем.

За основними розмірами повністю ідентичний стандартному роликовому ланцюгу. В пальці має отвір, за допомогою якого на ланцюгу можна закріпити додаткові елементи. Відповідно, ланцюг з полим пальцем працює з зірочками для стандартних ланцюгів DIN 8187 та DIN 8188, для нержавіючих ланцюнів - виготовляються зірочки з нержавіючої сталі. Направляючі для ланцюгів - також стандартні та без модифікацій.

Існує, також, виконання з полим пальцнм у ланцюгів з подвійним кроком та у тягових пластинчастих ланцюгів.

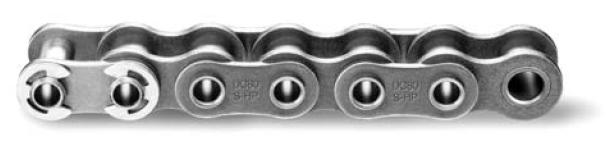

ланцюг з отвором в пальці

Для роботи в різних середовищах виготовляються ланцюги з вуглецевої або з нержавіючої сталі.

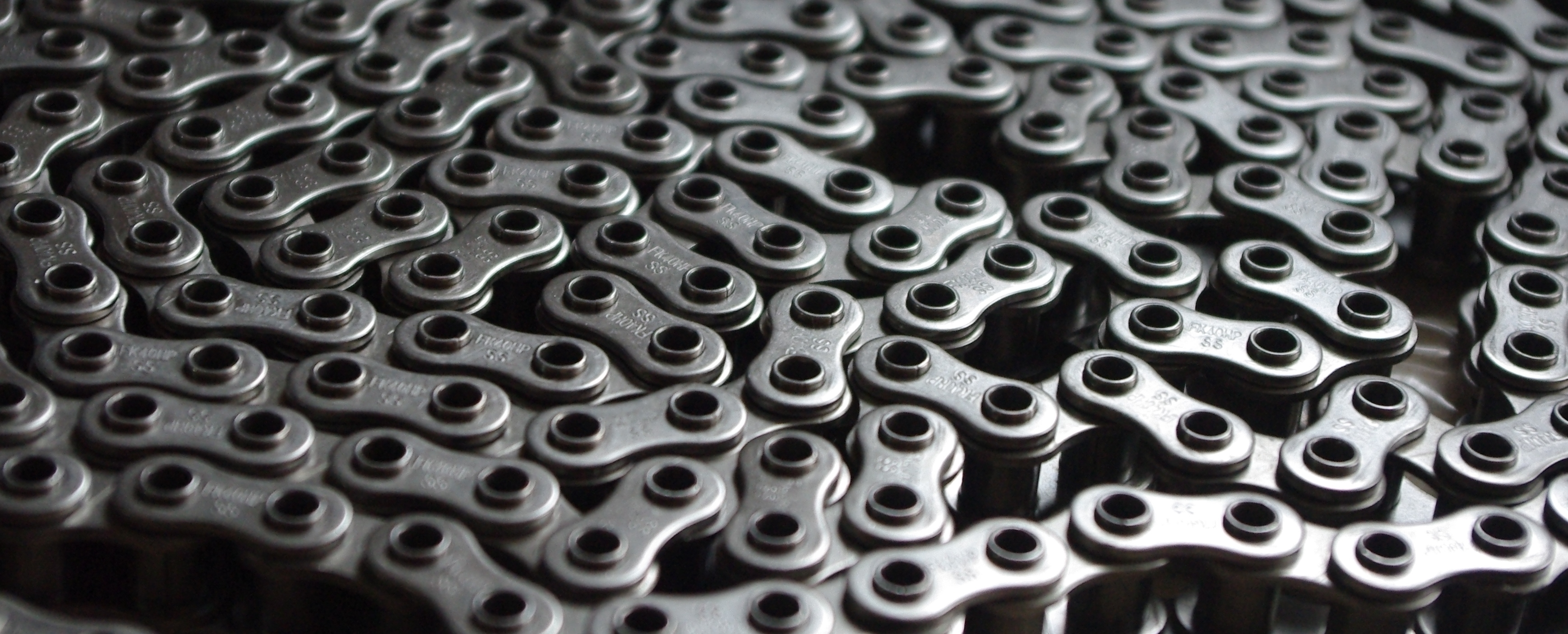

Ланцюг з полим пальцем

Розміри та маркування ланцюгів з трубчастими валиками

 вуглецева
 сталь		 нержавіюча
 сталь		 P, mm Dr, mm W, mm Df, mm
 британський стандарт
 08B HP 08B HP SS 12,7 8,51 7,75 4,50
 10B HP 10B HP SS 15,875 10.16 9.65 5,13
 12B HP 12B HP SS 19,05 12.07 11.68 6,00
 16B HP 16B HP SS 25,4 15.88 17.02 8,20
 американський стандарт
 40 HP 40 HP SS 12.7 7,95 7,85 4,00
 50 HP 50 HP SS 15.875 10,16 9,40 5,13
 60 HP 60 HP SS 19.05 11,91 12,7 6,00
 80 HP 80 HP SS 25.4 15,77 15,75 8,05

Інженери нашої компанії допоможуть підібрати альтернативу ланцюгам Renold, Rexnord, Wippermann, Tsubaki, а також підберуть необхідні зірочки та інші компоненти приводу (мотор-редуктори, муфти, монтажні втулки тощо).

На сторінках нашого сайта ви можете завантажити PDF-каталоги ланцюгів, зірочок, направляючих та допоміжну технічну інфориацію. При необхідності отримання комерційних пропозицій, проведення розрахунків та підбору редукторних механізмів - звертайтесь з технічгим завданням до наших інженерів.
