Шків HTD 14M з втулкою taper bush

шків HTD 14M придбати

Зубчастий шків Sati HTD 14M з швидкозмінною втулкою Taper lock

эскиз зубчатого шкива HTD 14M

Розміри та маркування шківів Sati HTD 14M

 маркування SatiБорти Z dp de додаткове маркування
 мм мм
 ширина зубчастого паса 40 мм, F=54
 28-14M-40
 (TB 2012)		 + 28 124.78 122,12 TL 14M 40 Z28, 28-14M-40F TB-2012, HTD-14M Z=028/040 TB2012
 29-14M-40
 (TB 2012)		 + 29 129.23 126,57 TL 14M 40 Z29, 29-14M-40F TB-2012, HTD-14M Z=029/040 TB2012
 30-14M-40
 (TB 2012)		 + 30 133.69 130,99 TL 14M 40 Z30, 30-14M-40F TB-2012, HTD-14M Z=030/040 TB2012
 32-14M-40
 (TB 2012)		 + 32 142.60 139,88 TL 14M 40 Z32, 32-14M-40F TB-2012, HTD-14M Z=032/040 TB2012
 34-14M-40
 (TB 2517)		 + 34 151.52 148,79 TL 14M 40 Z34, 34-14M-40F TB-2517, HTD-14M Z=034/040 TB2517
 36-14M-40
 (TB 2517)		 + 36 160.43 157,68 TL 14M 40 Z36, 36-14M-40F TB-2517, HTD-14M Z=036/040 TB2517
 38-14M-40
 (TB 2517)		 + 38 169.34 166,60 TL 14M 40 Z38, 38-14M-40F TB-2517, HTD-14M Z=038/040 TB2517
 40-14M-40
 (TB 2517)		 + 40 178.25 175,49 TL 14M 40 Z40, 40-14M-40F TB-2517, HTD-14M Z=040/040 TB2517
 44-14M-40
 (TB 3020)		 + 44 196.08 193,28 TL 14M 40 Z44, 44-14M-40F TB-3020, HTD-14M Z=044/040 TB3020
 48-14M-40
 (TB 3020)		 + 48 213.90 211,11 TL 14M 40 Z48, 48-14M-40F TB-3020, HTD-14M Z=048/040 TB3020
 56-14M-40
 (TB 3020)		 + 56 249.55 246,76 TL 14M 40 Z56, 56-14M-40F TB-3020, HTD-14M Z=056/040 TB3020
 64-14M-40
 (TB 3020)		 + 64 285.21 282,41 TL 14M 40 Z64, 64-14M-40F TB-3020, HTD-14M Z=064/040 TB3020
 72-14M-40
 (TB 3020)		 - 72 320.86 318,06 TL 14M 40 Z72, 72-14M-40 TB-3020, HTD-14M Z=072/040 TB3020
 80-14M-40
 (TB 3020)		 - 80 356.21 353,71 TL 14M 40 Z80, 80-14M-40 TB-3020, HTD-14M Z=080/040 TB3020
 90-14M-40
 (TB 3020)		 - 90 401.07 398,28 TL 14M 40 Z90, 90-14M-40 TB-3020, HTD-14M Z=090/040 TB3020
 112-14M-40
 (TB 3020)		 - 112 499.11 496,32 TL 14M 40 Z112, 112-14M-40 TB-3020, HTD-14M Z=112/040 TB3020
 144-14M-40
 (TB 3020)		 - 144 641.71 638,92 TL 14M 40 Z144, 144-14M-40 TB-3020, HTD-14M Z=144/040 TB3020
 168-14M-40
 (TB 3020)		 - 168 748.66 745,87 TL 14M 40 Z168, 168-14M-40 TB-3020, HTD-14M Z=168/040 TB3020
 192-14M-40
 (TB 3020)		 - 192 855.62 852,82 TL 14M 40 Z192, 192-14M-40 TB-3020, HTD-14M Z=192/040 TB3020
 216-14M-40
 (TB 3020)		 - 216 962.57 959,76 TL 14M 40 Z216, 216-14M-40 TB-3020, HTD-14M Z=216/040 TB3020

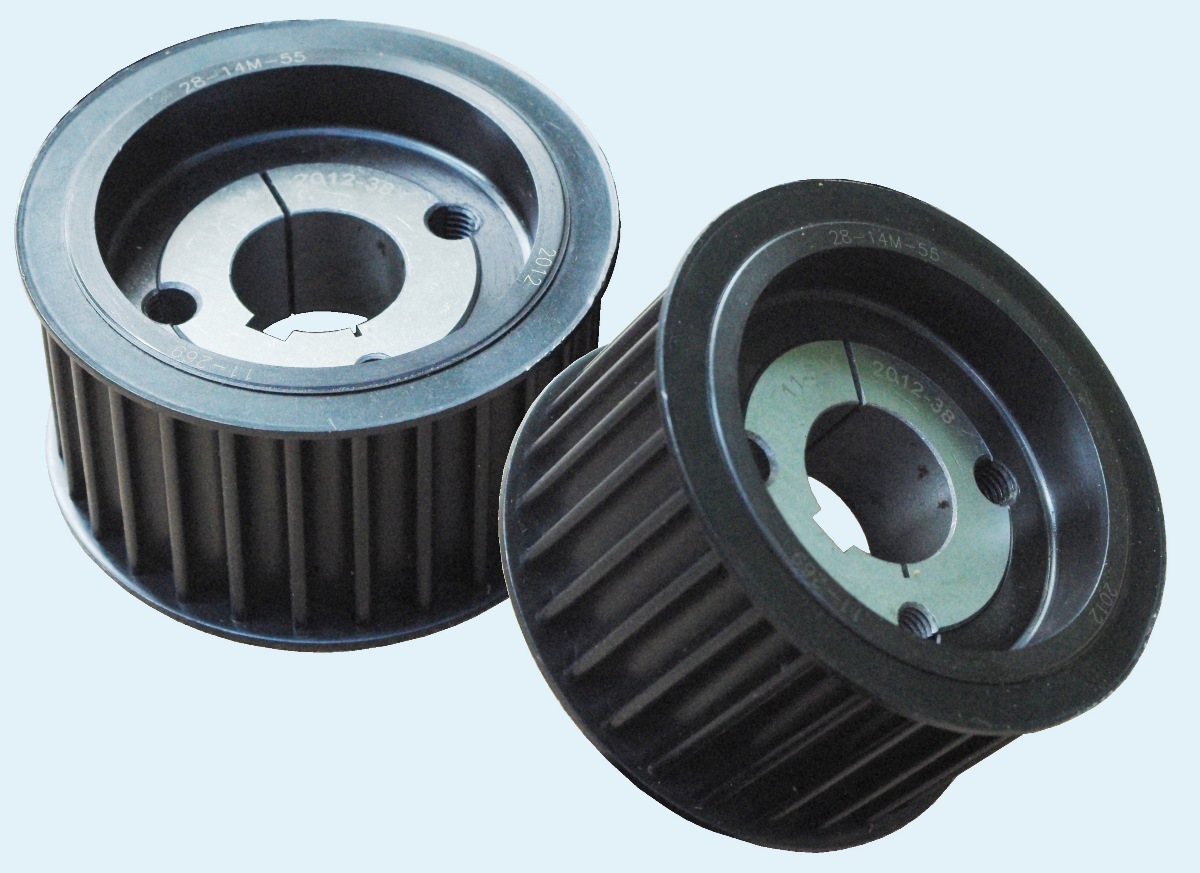

Зубчатый шкив HTD 14M

 маркування SatiБорти Z dp de додаткове маркування
 мм мм
 ширина зубчастого паса 55 мм, F=70
 28-14M-55 (TB 2012) + 28 124.78 122,12 TL 14M 55 Z28, 28-14M-55F TB-2012, HTD-14M Z=028/055 TB2012
 29-14M-55 (TB 2012) + 29 129.23 129,23 TL 14M 55 Z29, 29-14M-55F TB-2012, HTD-14M Z=029/055 TB2012
 30-14M-55 (TB 2517) + 30 133.69 130,99 TL 14M 55 Z30, 30-14M-55F TB-2517, HTD-14M Z=030/055 TB2517
 32-14M-55 (TB 2517) + 32 142.60 139,88 TL 14M 55 Z32, 32-14M-55F TB-2517, HTD-14M Z=032/055 TB2517
 34-14M-55 (TB 2517) + 34 151.52 148,79 TL 14M 55 Z34, 34-14M-55F TB-2517, HTD-14M Z=034/055 TB2517
 36-14M-55 (TB 2517) + 36 160.43 157,68 TL 14M 55 Z36, 36-14M-55F TB-2517, HTD-14M Z=036/055 TB2517
 38-14M-55 (TB 2517) + 38 169.34 166,60 TL 14M 55 Z38, 38-14M-55F TB-2517, HTD-14M Z=038/055 TB2517
 40-14M-55 (TB 2517) + 40 178.25 175,49 TL 14M 55 Z40, 40-14M-55F TB-2517, HTD-14M Z=040/055 TB2517
 44-14M-55 (TB 3020) + 44 196.08 193,28 TL 14M 55 Z44, 44-14M-55F TB-3020, HTD-14M Z=044/055 TB3020
 48-14M-55 (TB 3020) + 48 213.90 211,11 TL 14M 55 Z48, 48-14M-55F TB-3020, HTD-14M Z=048/055 TB3020
 56-14M-55 (TB 3020) + 56 249.55 245,76 TL 14M 55 Z56, 56-14M-55F TB-3020, HTD-14M Z=056/055 TB3020
 64-14M-55 (TB 3020) + 64 285.21 282,41 TL 14M 55 Z64, 64-14M-55F TB-3020, HTD-14M Z=064/055 TB3020
 72-14M-55 (TB 3020) - 72 320.86 318,06 TL 14M 55 Z72, 72-14M-55 TB-3020, HTD-14M Z=072/055 TB3020
 80-14M-55 (TB 3020) - 80 356.21 353,71 TL 14M 55 Z80, 80-14M-55 TB-3020, HTD-14M Z=080/055 TB3020
 90-14M-55 (TB 3020) - 90 401.07 398,28 TL 14M 55 Z90, 90-14M-55 TB-3020, HTD-14M Z=090/055 TB3020
 112-14M-55 (TB 3020) - 112 499.11 496,32 TL 14M 55 Z112, 112-14M-55 TB-3020, HTD-14M Z=112/055 TB3020
 144-14M-55 (TB 3020) - 144 641.71 638,92 TL 14M 55 Z144, 144-14M-55 TB-3020, HTD-14M Z=144/055 TB3020
 168-14M-55 (TB 3020) - 168 748.66 745,87 TL 14M 55 Z168, 168-14M-55 TB-3020, HTD-14M Z=168/055 TB3020
 198-14M-55 (TB 3020) - 198 855.62 852,82 TL 14M 55 Z198, 198-14M-55 TB-3020, HTD-14M Z=198/055 TB3020
 216-14M-55 (TB 3535) - 216 962.57 959,76 TL 14M 55 Z216, 216-14M-55 TB-3535, HTD-14M Z=216/055 TB3535



 маркування SatiБорти Z dp de додаткове маркування
 мм мм
 ширина зубчастого паса 85 мм, F=102
 28-14M-85 (TB 2517) + 28 124.78 122,12 TL 14M 85 Z28, 28-14M-85F TB-2517, HTD-14M Z=028/085 TB2517
 29-14M-85 (TB 2517) + 29 129.23 126,57 TL 14M 85 Z29, 29-14M-85F TB-2517, HTD-14M Z=029/085 TB2517
 30-14M-85 (TB 2517) + 30 133.69 130,99 TL 14M 85 Z30, 30-14M-85F TB-2517, HTD-14M Z=030/085 TB2517
 32-14M-85 (TB 2517) + 32 142.60 139,88 TL 14M 85 Z32, 32-14M-85F TB-2517, HTD-14M Z=032/085 TB2517
 34-14M-85 (TB 2517) + 34 151.52 148,79 TL 14M 85 Z34, 34-14M-85F TB-2517, HTD-14M Z=034/085 TB2517
 36-14M-85 (TB 3020) + 36 160.43 157,68 TL 14M 85 Z36, 36-14M-85F TB-3020, HTD-14M Z=036/085 TB3020
 38-14M-85 (TB 3020) + 38 169.34 166,60 TL 14M 85 Z38, 38-14M-85F TB-3020, HTD-14M Z=038/085 TB3020
 40-14M-85 (TB 3020) + 40 178.25 175,49 TL 14M 85 Z40, 40-14M-85F TB-3020, HTD-14M Z=040/085 TB3020
 44-14M-85 (TB 3020) + 44 196.08 193,28 TL 14M 85 Z44, 44-14M-85F TB-3020, HTD-14M Z=044/085 TB3020
 48-14M-85 (TB 3020) + 48 213.90 211,11 TL 14M 85 Z48, 48-14M-85F TB-3020, HTD-14M Z=048/085 TB3020
 56-14M-85 (TB 3525) + 56 249.55 246,76 TL 14M 85 Z56, 56-14M-85F TB-3525, HTD-14M Z=056/085 TB3525
 64-14M-85 (TB 3525) + 64 285.21 282,41 TL 14M 85 Z64, 64-14M-85F TB-3525, HTD-14M Z=064/085 TB3525
 72-14M-85 (TB 3525) - 72 320.86 318,06 TL 14M 85 Z72, 72-14M-85 TB-3525, HTD-14M Z=072/085 TB3525
 80-14M-85 (TB 3525) - 80 356.51 353,71 TL 14M 85 Z80, 80-14M-85 TB-3525, HTD-14M Z=080/085 TB3525
 90-14M-85 (TB 3525) - 90 401.07 398,28 TL 14M 85 Z90, 90-14M-85 TB-3525, HTD-14M Z=090/085 TB3525
 112-14M-85 (TB 3525) - 112 488.11 496,32 TL 14M 85 Z112, 112-14M-85 TB-3525, HTD-14M Z=112/085 TB3525
 144-14M-85 (TB 3525) - 144 641.71 638,92 TL 14M 85 Z144, 114-14M-85 TB-3525, HTD-14M Z=144/085 TB3525
 168-14M-85 (TB 3525) - 168 748.66 745,87 TL 14M 85 Z168, 168-14M-85 TB-3525, HTD-14M Z=168/085 TB3525
 192-14M-85 (TB 4040) - 192 855.62 852,82 TL 14M 85 Z192, 192-14M-85 TB-4040, HTD-14M Z=192/085 TB4040
 216-14M-85 (TB 4040) - 216 962.57 959,76 TL 14M 85 Z216, 216-14M-85 TB-4040, HTD-14M Z=216/085 TB4040



 маркування SatiБорти Z dp de додаткове маркування
 мм мм
 ширина зубчастого паса 115 мм, F=133
 28-14M-115 (TB 2517) + 28 124.78 112,12 TL 14M 115 Z28, 28-14M-115F TB-2517, HTD-14M Z=028/115 TB2517
 29-14M-115 (TB 2517) + 29 129.23 126,57 TL 14M 115 Z29, 29-14M-115F TB-2517, HTD-14M Z=029/115 TB2517
 30-14M-115 (TB 2517) + 30 133.69 130,99 TL 14M 115 Z30, 30-14M-115F TB-2517, HTD-14M Z=030/115 TB2517
 32-14M-115 (TB 2517) + 32 142.60 139,88 TL 14M 115 Z32, 32-14M-115F TB-2517, HTD-14M Z=032/115 TB2517
 34-14M-115 (TB 2517) + 34 151.52 148,79 TL 14M 115 Z34, 34-14M-115F TB-3020, HTD-14M Z=034/115 TB2517
 36-14M-115 (TB 3020) + 36 160.43 157,68 TL 14M 115 Z36, 36-14M-115F TB-3020, HTD-14M Z=036/115 TB3020
 38-14M-115 (TB 3020) + 38 169.34 166,60 TL 14M 115 Z38, 38-14M-115F TB-3020, HTD-14M Z=038/115 TB3020
 40-14M-115 (TB 3020) + 40 178.25 175,49 TL 14M 115 Z40, 40-14M-115F TB-3020, HTD-14M Z=040/115 TB3020
 44-14M-115 (TB 3030) + 44 196.08 193,28 TL 14M 115 Z44, 44-14M-115F TB-3030, HTD-14M Z=044/115 TB3020
 48-14M-115 (TB 3030) + 48 213.90 211,11 TL 14M 115 Z48, 48-14M-115F TB-3030, HTD-14M Z=048/115 TB3020
 56-14M-115 (TB 3535) + 56 249.55 246,76 TL 14M 115 Z56, 56-14M-115F TB-3535, HTD-14M Z=056/115 TB3535
 64-14M-115 (TB 3535) + 64 285.21 282,41 TL 14M 115 Z64, 64-14M-115F TB-3535, HTD-14M Z=064/115 TB3535
 72-14M-115 (TB 3535) - 72 320.86 318,06 TL 14M 115 Z72, 72-14M-115 TB-3535, HTD-14M Z=072/115 TB3535
 80-14M-115 (TB 3535) - 80 356.51 353,71 TL 14M 115 Z80, 80-14M-115 TB-3535, HTD-14M Z=080/115 TB3535
 90-14M-115 (TB 3535) - 90 401.07 398,28 TL 14M 115 Z90, 90-14M-115 TB-3535, HTD-14M Z=090/115 TB3535
 112-14M-115 (TB 3535) - 112 488.11 496,32 TL 14M 115 Z112, 112-14M-115 TB-3535, HTD-14M Z=112/115 TB3535
 144-14M-115 (TB 4040) - 144 641.71 638,92 TL 14M 115 Z144, 144-14M-115 TB-3535, HTD-14M Z=144/115 TB4040
 168-14M-115 (TB 4040) - 168 748.11 745,87 TL 14M 115 Z168, 168-14M-115 TB-3535, HTD-14M Z=168/115 TB4040
 192-14M-115 (TB 4040) - 192 855.62 852,82 TL 14M 115 Z192, 192-14M-115 TB-3535, HTD-14M Z=192/115 TB4040
 216-14M-115 (TB 4040) - 216 962.57 959,76 TL 14M 115 Z216, 216-14M-115 TB-3535, HTD-14M Z=216/115 TB4040



 маркування SatiБорти Z dp de додаткове маркування
 мм мм
 ширина зубчастого паса 170 мм , F=187
 38-14M-170 (TB 3030) + 38 169.34 166,60 TL 14M 170 Z38, 38-14M-170F TB-3030, HTD-14M Z=038/170 TB3030
 40-14M-170 (TB 3030) + 40 178.25 175,49 TL 14M 170 Z40, 40-14M-170F TB-3030, HTD-14M Z=040/170 TB3030
 44-14M-170 (TB 3535) + 44 196.08 193,28 TL 14M 170 Z44, 44-14M-170F TB-3535, HTD-14M Z=044/170 TB3535
 48-14M-170 (TB 3535) + 48 213.90 211,11 TL 14M 170 Z44, 48-14M-170F TB-3535, HTD-14M Z=048/170 TB3535
 56-14M-170 (TB 3535) + 56 249.55 246,76 TL 14M 170 Z56, 56-14M-170F TB-3535, HTD-14M Z=056/170 TB3535
 64-14M-170 (TB 4040) + 64 285.21 282,41 TL 14M 170 Z64, 64-14M-170F TB-4040, HTD-14M Z=064/170 TB4040
 72-14M-170 (TB 4040) - 72 320.86 318,06 TL 14M 170 Z72, 72-14M-170 TB-4040, HTD-14M Z=072/170 TB4040
 80-14M-170 (TB 4040) - 80 356.51 353,71 TL 14M 170 Z80, 80-14M-170 TB-4040, HTD-14M Z=080/170 TB4040
 90-14M-170 (TB 4040) - 90 401.07 398,28 TL 14M 170 Z090, 90-14M-170 TB-4040, HTD-14M Z=090/170 TB4040
 112-14M-170 (TB 5050) - 112 488.11 496,32 TL 14M 170 Z112, 112-14M-170 TB-5050, HTD-14M Z=112/170 TB4040
 144-14M-170 (TB 5050) - 144 641.71 638,92 TL 14M 170 Z144, 144-14M-170 TB-5050, HTD-14M Z=144/170 TB4040
 168-14M-170 (TB 5050) - 168 748.11 745,87 TL 14M 170 Z168, 168-14M-170 TB-5050, HTD-14M Z=168/170 TB4040
 192-14M-170 (TB 5050) - 192 855.62 852,82 TL 14M 170 Z192, 192-14M-170 TB-5050, HTD-14M Z=192/170 TB4040
 216-14M-170 (TB 5050) - 216 962.57 959,76 TL 14M 170 Z216, 216-14M-170 TB-5050, HTD-14M Z=216/170 TB4040


Для побудування приводів та редукторних механізмів ви також зможете придбати зубчасті ланцюги та зірочки зубчастих ланцюгів, роликові ланцюги та зірочки роликових ланцюгів, натяжні пристрої, направляючі, обгонні муфти, електродвигуни, мотор-редуктори, компактні редуктори, кулачкові муфти, зубчасті муфти, торові муфти та монтажні втулки до них, ступиці під приварювання та безшпоночні швидкозмінні муфти.

На сторінках нашого сайта ви можете скачати PDF-каталоги та додаткову технічну інформацію. Звернувшись до наших інженерів ви можете замовити розрахунок пасових передач згідно технічного завдання.
