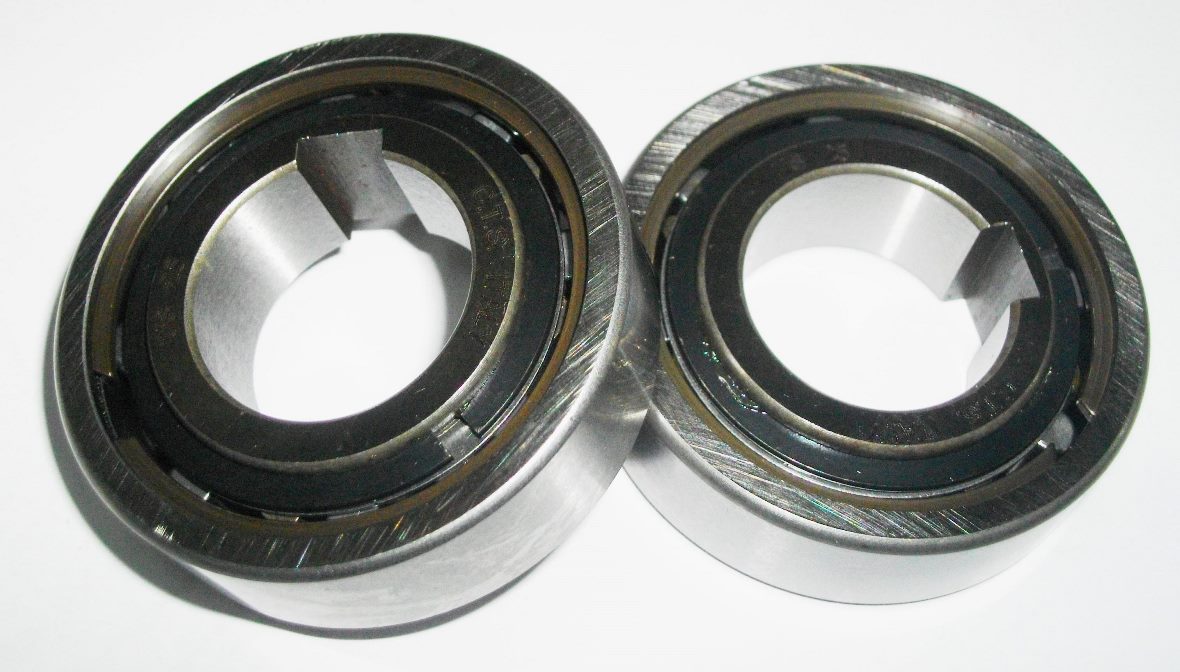

Роликова обгонна муфта CTS, Італія. В якості тіл запирання використовуються ролики, зовнішня обойма гладка, внутрішня обойма має шпоночний паз. Для роликової обгонної муфти характерні простота конструкції, надійність. До недоліків можна віднести обмеження по швидкості проковхуванні на холостому ході.
Серія US є конструктивно найпростішою обгонною муфтою і не має вбудованих підшипників. Для запобігання самарозвантажування конвееєрів обгонні муфти вбудовуються в редуктори та мотор-редуктори, з їх допомогою також виготовляються сервоприводи та індексуючі муфти.
Основні розміри та характеристики обгонних муфт:
тип | d H7 | D r6 | L | D2 | N max inner | N max outer | Tn |
mm | mm | mm | mm | rpm | rpm | Nm | |
US 8 | 8 | 24 | 8 | 19 | 4350 | 6600 | 3,8 |
US 10 | 10 | 30 | 9 | 25 | 3550 | 5200 | 6,8 |
US 12 | 12 | 32 | 10 | 26 | 3200 | 4850 | 13 |
US 15 | 15 | 35 | 11 | 30 | 2900 | 4300 | 14 |
US 17 | 17 | 40 | 12 | 34 | 2600 | 3700 | 28 |
US 20 | 20 | 47 | 14 | 40 | 2200 | 3300 | 40 |
US 25 | 25 | 52 | 15 | 45 | 2000 | 2900 | 56 |
US 30 | 30 | 62 | 16 | 55 | 1600 | 2500 | 90 |
US 35 | 35 | 72 | 17 | 62 | 1350 | 2000 | 150 |
US 40 | 40 | 80 | 18 | 70 | 1200 | 1900 | 185 |
US 45 | 45 | 85 | 19 | 74 | 1100 | 1650 | 218 |
US 50 | 50 | 90 | 20 | 80 | 900 | 1450 | 230 |
US 55 | 55 | 100 | 21 | 90 | 800 | 1300 | 313 |
US 60 | 60 | 110 | 22 | 98 | 700 | 1100 | 513 |
Зазор S для всіх типорозмірів муфт дорівнює 1 мм.
Інженери нашої компанії готові надати домомогу м заміні обгонних муфт Tsubaki, Stieber, Renold, Rexnord, INA, Ringspann, Unipower, Cross+Morse, Marland, Formsprag.
