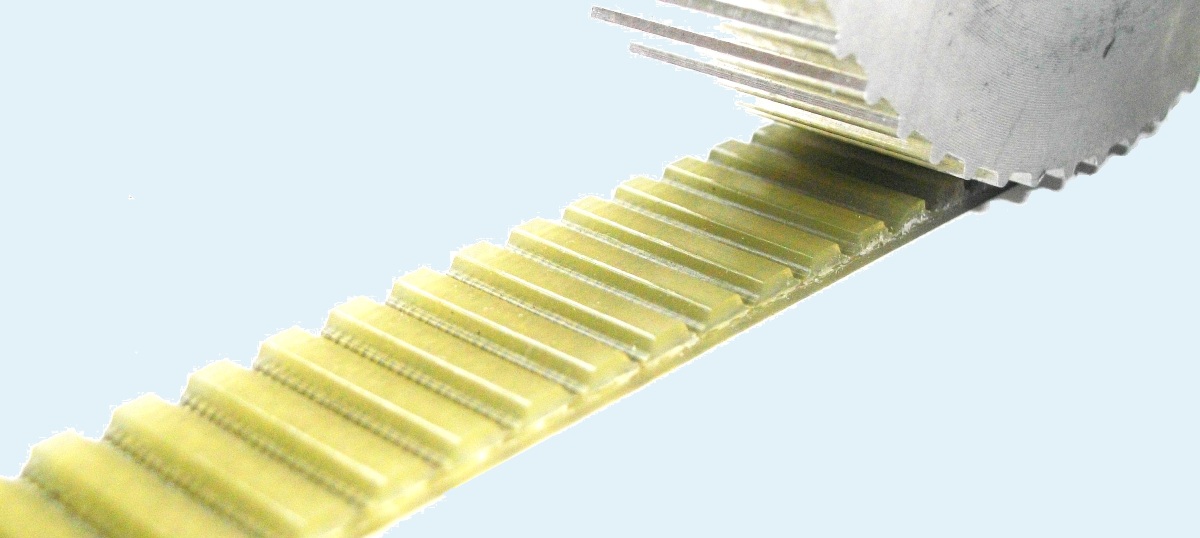

Зубчастий шків для поліуретанового зубчастого паса AT5
Разміри та маркування зубчастих шківів Sati AT5
артикул | тип | Z | de | dp | df | допоміжне маркування |
мм | мм | мм | ||||
ширина паса 10 мм, F=15mm | ||||||
21 ST5/12-2 | 6F | 12 | 17.85 | 19.10 | 23.0 | 21ST512, PHP 21-AT5-12RSB, ST5-21 Z=012, AT5 Z=012/21, 21 AT5 / 12-2 |
21 ST5/14-2 | 6F | 14 | 21.05 | 22.29 | 25.0 | 21ST514, PHP 21-AT5-14RSB, ST5-21 Z=014, AT5 Z=014/21, 21 AT5 / 14-2 |
21 ST5/15-2 | 6F | 15 | 22.65 | 23.88 | 28.0 | 21ST515, PHP 21-AT5-15RSB, ST5-21 Z=015, AT5 Z=015/21, 21 AT5 / 15-2 |
21 ST5/16-2 | 6F | 16 | 24.20 | 25.47 | 32.0 | 21ST516, PHP 21-AT5-16RSB, ST5-21 Z=016, AT5 Z=016/21, 21 AT5 / 16-2 |
21 ST5/18-2 | 6F | 18 | 27.40 | 28.65 | 32.0 | 21ST518, PHP 21-AT5-18RSB, ST5-21 Z=018, AT5 Z=018/21, 21 AT5 / 18-2 |
21 ST5/19-2 | 6F | 19 | 29.00 | 30.25 | 36.0 | 21ST519, PHP 21-AT5-19RSB, ST5-21 Z=019, AT5 Z=019/21, 21 AT5 / 19-2 |
21 ST5/20-2 | 6F | 20 | 30.60 | 31.83 | 36.0 | 21ST520, PHP 21-AT5-20RSB, ST5-21 Z=020, AT5 Z=020/21, 21 AT5 / 20-2 |
21 ST5/22-2 | 6F | 22 | 33.85 | 35.02 | 38.0 | 21ST522, PHP 21-AT5-22RSB, ST5-21 Z=022, AT5 Z=022/21, 21 AT5 / 22-2 |
21 ST5/24-2 | 6F | 24 | 37.00 | 38.21 | 42.0 | 21ST524, PHP 21-AT5-24RSB, ST5-21 Z=024, AT5 Z=024/21, 21 AT5 / 24-2 |
21 ST5/25-2 | 6F | 25 | 38.60 | 39.80 | 44.0 | 21ST525, PHP 21-AT5-25RSB, ST5-21 Z=025, AT5 Z=025/21, 21 AT5 / 25-2 |
21 ST5/26-2 | 6F | 26 | 40.20 | 41.39 | 44.0 | 21ST526, PHP 21-AT5-26RSB, ST5-21 Z=026, AT5 Z=026/21, 21 AT5 / 26-2 |
21 ST5/27-2 | 6F | 27 | 41.80 | 42.98 | 48.0 | 21ST527, PHP 21-AT5-27RSB, ST5-21 Z=027, AT5 Z=027/21, 21 AT5 / 27-2 |
21 ST5/28-2 | 6F | 28 | 43.35 | 44.58 | 48.0 | 21ST528, PHP 21-AT5-28RSB, ST5-21 Z=028, AT5 Z=028/21, 21 AT5 / 28-2 |
21 ST5/30-2 | 6F | 30 | 46.55 | 47,76 | 51.0 | 21ST530, PHP 21-AT5-30RSB, ST5-21 Z=030, AT5 Z=030/21, 21 AT5 / 30-2 |
21 ST5/32-2 | 6F | 32 | 49.70 | 50.94 | 54.0 | 21ST532, PHP 21-AT5-32RSB, ST5-21 Z=032, AT5 Z=032/21, 21 AT5 / 32-2 |
21 ST5/36-2 | 6F | 36 | 56.05 | 57.31 | 64.0 | 21ST536, PHP 21-AT5-36RSB, ST5-21 Z=036, AT5 Z=036/21, 21 AT5 / 36-2 |
21 ST5/40-2 | 6F | 40 | 62.45 | 63.66 | 66.5 | 21ST540, PHP 21-AT5-40RSB, ST5-21 Z=040, AT5 Z=040/21, 21 AT5 / 40-2 |
21 ST5/42-2 | 6F | 42 | 65.60 | 66.86 | 70.0 | 21ST542, PHP 21-AT5-42RSB, ST5-21 Z=042, AT5 Z=042/21, 21 AT5 / 42-2 |
21 ST5/44-2 | 6 | 44 | 68.80 | 70.05 | - | 21ST544, PHP 21-AT5-44RSB, ST5-21 Z=044, AT5 Z=044/21, 21 AT5 / 44-0 |
21 ST5/48-2 | 6 | 48 | 75.15 | 76.42 | - | 21ST548, PHP 21-AT5-48RSB, ST5-21 Z=048, AT5 Z=048/21, 21 AT5 / 48-0 |
21 ST5/60-2 | 6 | 60 | 94.25 | 95.52 | - | 21ST560, PHP 21-AT5-60RSB, ST5-21 Z=060, AT5 Z=060/21, 21 AT5 / 60-0 |
