Виготовлені з хроропрену (синтетичної гуми), мають поліестеровий корд та напівкруглий зуб. Використовуються зубчасті паси HTD для передачі потужності до 200 кВт і можуть працювати на швидкості до 60 метрів на секунду.
Передачі на зубчастих пасах компактні, мають низькій шум, високу гігієнічність та легко обслуговуються. На зубчастих пасах можна виготовити редукторз передаточним числом не більше 5.
Тип зубчастого паса | Р, мм | Н1, мм | Н2, мм |
Bando HTS 5M (HTD 5M) | 5,0 | ||
Bando HTS 8M (HTD 8M) | 8,0 | 3,5 | 5,3 |
Bando HTS 14M (HTD 14M) | 14,0 | 6,0 | 10,2 |
Широкий асортимент зубчастих пасів Bando HTS на складі в Києві. Організовуємо доставку по Україні.
Завдяки технологічнм властивостям зубчасті паси HTD можуть замінювати ланцюгові передачі.
Зубчасті паси Bando замінять Gates Power Grip HTD, MGT, Optibelt, Omega HP, RPP, Megadyne Silver, Mitsuboshi НТД, Super Torque, Mega Torque, GoodYear, Toyo Power, Challenge, Dayco Isoran, Contitech, Sati, Bosch, Fenner-Dunlop, Pix, Pirelli, Bosch, TRW, Jason HTB Tiger Belt, Unitta, Brecoflex. Ремни профиля HTD 5M успешно заменяются ремнями STS S5M.
Стандартні довжини зубчастих пасів Бандо
зубчсті паси Bando HTS 5M:
артикул Bando | Z | альтернативная маркировка |
Bando HTS 265 5M | 53 | Omega HTD 265 5M, PowerGrip GT3 265 5MGT |
Bando HTS 275 5M | 55 | Omega HTD 275 5M, PowerGrip GT3 275 5MGT |
Bando HTS 295 5M | 59 | Omega HTD 295 5M, PowerGrip GT3 295 5MGT |
Bando HTS 300 5M | 60 | Omega HTD 300 5M, PowerGrip GT3 300 5MGT |
Bando HTS 330 5M | 66 | Omega HTD 330 5M, PowerGrip GT3 330 5MGT |
Bando HTS 350 5M | 70 | Omega HTD 350 5M, PowerGrip GT3 350 5MGT |
Bando HTS 375 5M | 75 | Omega HTD 375 5M, PowerGrip GT3 375 5MGT |
Bando HTS 400 5M | 80 | Omega HTD 400 5M, PowerGrip GT3 400 5MGT |
Bando HTS 425 5M | 85 | Omega HTD 425 5M, PowerGrip GT3 425 5MGT |
Bando HTS 450 5M | 90 | Omega HTD 450 5M, PowerGrip GT3 450 5MGT |
Bando HTS 460 5M | 92 | Omega HTD 460 5M, PowerGrip GT3 460 5MGT |
Bando HTS 475 5M | 95 | Omega HTD 475 5M, PowerGrip GT3 475 5MGT |
Bando HTS 500 5M | 100 | Omega HTD 500 5M, PowerGrip GT3 500 5MGT |
Bando HTS 535 5M | 107 | Omega HTD 535 5M, PowerGrip GT3 535 5MGT |
Bando HTS 565 5M | 113 | Omega HTD 565 5M, PowerGrip GT3 565 5MGT |
Bando HTS 600 5M | 120 | Omega HTD 600 5M, PowerGrip GT3 600 5MGT |
Bando HTS 615 5M | 123 | Omega HTD 615 5M, PowerGrip GT3 615 5MGT |
Bando HTS 620 5M | 124 | Omega HTD 620 5M, PowerGrip GT3 620 5MGT |
Bando HTS 630 5M | 126 | Omega HTD 630 5M, PowerGrip GT3 630 5MGT |
Bando HTS 635 5M | 127 | Omega HTD 635 5M, PowerGrip GT3 365 5MGT |
Bando HTS 665 5M | 133 | Omega HTD 665 5M, PowerGrip GT3 665 5MGT |
Bando HTS 700 5M | 140 | Omega HTD 700 5M, PowerGrip GT3 700 5MGT |
Bando HTS 710 5M | 142 | Omega HTD 710 5M, PowerGrip GT3 710 5MGT |
Bando HTS 740 5M | 148 | Omega HTD 740 5M, PowerGrip GT3 740 5MGT |
Bando HTS 755 5M | 151 | Omega HTD 755 5M, PowerGrip GT3 755 5MGT |
Bando HTS 800 5M | 160 | Omega HTD 800 5M, PowerGrip GT3 800 5MGT |
Bando HTS 835 5M | 167 | Omega HTD 835 5M, PowerGrip GT3 835 5MGT |
Bando HTS 860 5M | 172 | Omega HTD 860 5M, PowerGrip GT3 860 5MGT |
Bando HTS 890 5M | 178 | Omega HTD 890 5M, PowerGrip GT3 890 5MGT |
Bando HTS 900 5M | 180 | Omega HTD 900 5M, PowerGrip GT3 900 5MGT |
Bando HTS 925 5M | 185 | Omega HTD 925 5M, PowerGrip GT3 925 5MGT |
Bando HTS 950 5M | 190 | Omega HTD 950 5M, PowerGrip GT3 950 5MGT |
Bando HTS 1000 5M | 200 | Omega HTD 1000 5M, PowerGrip GT3 1000 5MGT |
Bando HTS 1050 5M | 210 | Omega HTD 1050 5M, PowerGrip GT3 1050 5MGT |
Bando HTS 1125 5M | 225 | Omega HTD 1125 5M, PowerGrip GT3 1125 5MGT |
Bando HTS 1200 5M | 240 | Omega HTD 1200 5M, PowerGrip GT3 1200 5MGT |
Bando HTS 1270 5M | 254 | Omega HTD 1270 5M, PowerGrip GT3 1270 5MGT |
Bando HTS 1420 5M | 284 | Omega HTD 1420 5M, PowerGrip GT3 1420 5MGT |
Bando HTS 1500 5M | 300 | Omega HTD 1500 5M, PowerGrip GT3 1500 5MGT |
Bando HTS 1595 5M | 319 | Omega HTD 1595 5M, PowerGrip GT3 1595 5MGT |
Bando HTS 1690 5M | 338 | Omega HTD 1690 5M, PowerGrip GT3 1690 5MGT |
Bando HTS 2000 5M | 400 | Omega HTD 2000 5M, PowerGrip GT3 2000 5MGT |

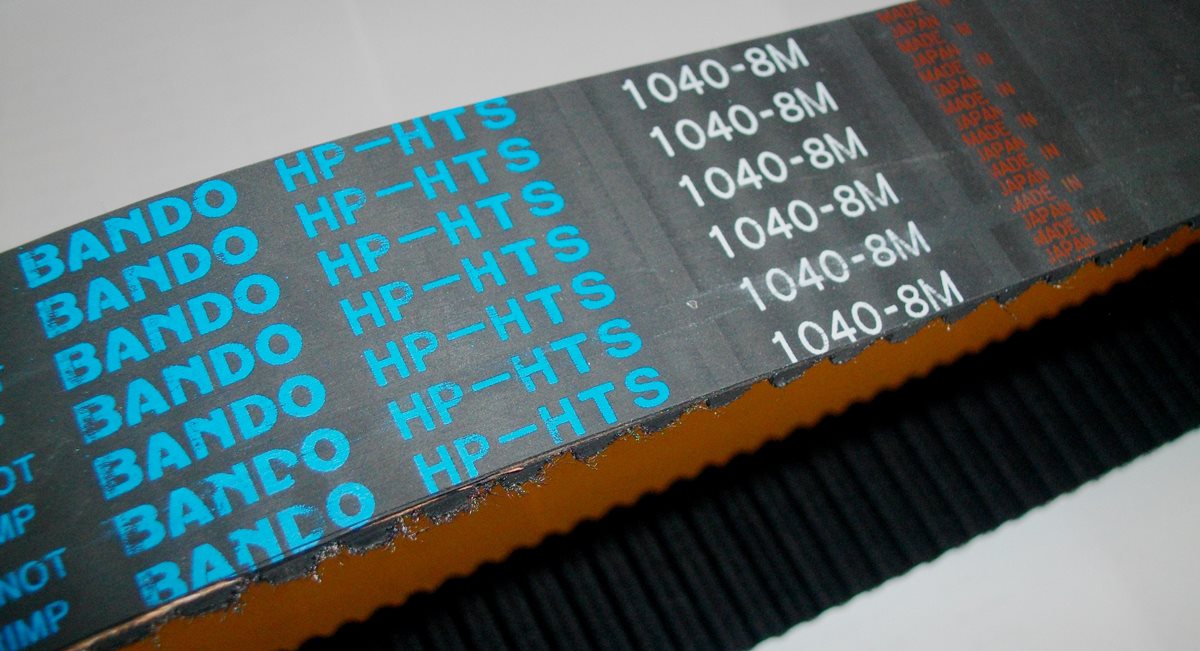

Збчасті паси Bando HTS 8M:
Длина ремня | Z | вспомогательная маркировка | |
стандартный | усиленный | ||
Bando HTS 384-8M | HP-HTS 384 8M | 48 | Synchro-link HT 384 HTS 8M, PowerGrip HTD 384-8M, Top Drive HTD 384 8M |
Bando HTS 424-8M | HP-HTS 424 8M | 53 | Synchro-link HT 424 HTS 8M, PowerGrip HTD 424-8M, Top Drive HTD 424 8M |
Bando HTS 480-8M | HP-HTS 480 8M | 60 | Synchro-link HT 480 HTS 8M, PowerGrip HTD 480-8M, Top Drive HTD 480 8M |
Bando HTS 560-8M | HP-HTS 560 8M | 70 | Synchro-link HT 560 HTS 8M, PowerGrip HTD 560-8M, 560H8M, Top Drive HTD 560 8M |
Bando HTS 600-8M | HP-HTS 600 8M | 75 | Synchro-link HT 600 HTS 8M, PowerGrip HTD 600-8M, 600H8M, Top Drive HTD 600 8M |
Bando HTS 624-8M | HP-HTS 624 8M | 78 | Synchro-link HT 624 HTS 8M, PowerGrip HTD 624-8M, 624H8M, Top Drive HTD 624 8M |
Bando HTS 640-8M | HP-HTS 640 8M | 80 | Synchro-link HT 640 HTS 8M, PowerGrip HTD 640-8M, 640H8M, Top Drive HTD 640 8M |
Bando HTS 656-8M | HP-HTS 656 8M | 82 | Synchro-link HT 656 HTS 8M, PowerGrip HTD 656-8M, 656H8M, Top Drive HTD 656 8M |
Bando HTS 680-8M | HP-HTS 680 8M | 85 | Synchro-link HT 680 HTS 8M, PowerGrip HTD 680-8M, 680H8M, Top Drive HTD 680 8M |
Bando HTS 720-8M | HP-HTS 720 8M | 90 | Synchro-link HT 720 HTS 8M, PowerGrip HTD 720-8M, 720H8M, Top Drive HTD 720 8M |
Bando HTS 760-8M | HP-HTS 760 8M | 95 | Synchro-link HT 760 HTS 8M, PowerGrip HTD 760-8M, 760H8M, Top Drive HTD 760 8M |
Bando HTS 800-8M | HP-HTS 800 8M | 100 | Synchro-link HT 800 HTS 8M, PowerGrip HTD 800-8M, 800H8M, Top Drive HTD 800 8M |
Bando HTS 840-8M | HP-HTS 840 8M | 105 | Synchro-link HT 840 HTS 8M, PowerGrip HTD 840-8M, 840H8M, Top Drive HTD 840 8M |
Bando HTS 856-8M | HP-HTS 856 8M | 107 | Synchro-link HT 856 HTS 8M, PowerGrip HTD 856-8M, 856H8M |
Bando HTS 880-8M | HP-HTS 880 8M | 110 | Synchro-link HT 880 HTS 8M, PowerGripHTD 880-8M, 880H8M, Top Drive HTD 880 8M |
Bando HTS 896-8M | HP-HTS 896 8M | 112 | Synchro-link HT 896 HTS 8M, PowerGrip HTD 896-8M, 896H8M |
Bando HTS 920-8M | HP-HTS 920 8M | 115 | Synchro-link HT 920 HTS 8M, PowerGrip HTD 920-8M, 920H8M, Top Drive HTD 920 8M |
Bando HTS 960-8M | HP-HTS 960 8M | 120 | Synchro-link HT 960 HTS 8M, PowerGrip HTD 960-8M, 960H8M, Top Drive HTD 960 8M |
Bando HTS 1000-8M | HP-HTS 1000 8M | 125 | Synchro-link HT 1000 HTS 8M, PowerGrip HTD 1000-8M, 1000H8M |
Bando HTS 1040-8M | HP-HTS 1040 8M | 130 | Synchro-link HT 1040 HTS 8M, PowerGrip HTD 1040-8M, 1040H8M, Top Drive HTD 1040 8M |
Bando HTS 1056-8M | HP-HTS 1056 8M | 132 | Synchro-link HT1056 HTS 8M, PowerGrip HTD 1056-8M, 1056H8M |
Bando HTS 1064-8M | HP-HTS 1064 8M | 133 | Synchro-link HT 1064 HTS 8M, PowerGrip HTD 1064-8M, 1064H8M |
Bando HTS 1080-8M | HP-HTS 1080 8M | 135 | Synchro-link HT 1080 HTS 8M, PowerGrip HTD1080-8M, 1080H8M, Top Drive HTD 1080 8M |
Bando HTS 1120-8M | HP-HTS 1120 8M | 140 | Synchro-link HT 1120 HTS 8M, PowerGrip HTD 1120-8M, 1120H8M, Top Drive HTD 1120 8M |
Bando HTS 1152-8M | HP-HTS 1152 8M | 144 | Synchro-link HT 1152 HTS 8M, PowerGrip HTD 1152-8M, 1152H8M |
Bando HTS 1160-8M | HP-HTS 1160 8M | 145 | Synchro-link HT 1160 HTS 8M, PowerGrip HTD 1160-8M, 1160H8M, Top Drive HTD 1160 8M |
Bando HTS 1184-8M | HP-HTS 1184 8M | 148 | Synchro-link HT 1184 HTS 8M, PowerGrip HTD 1184-8M |
Bando HTS 1192-8M | HP-HTS 1192 8M | 149 | Synchro-link HT 1192 HTS 8M, PowerGrip HTD 1192-8M |
Bando HTS 1200-8M | HP-HTS 1200 8M | 150 | Synchro-link HT 1200 HTS 8M, PowerGrip HTD 1200-8M, 1200H8M, Top Drive HTD 1200 8M |
Bando HTS 1224-8M | HP-HTS 1224 8M | 153 | Synchro-link HT 1224 HTS 8M, PowerGrip HTD 1224-8M, 1224H8M, Top Drive HTD 1224 8M |
Bando HTS 1248-8M | HP-HTS 1248 8M | 156 | Synchro-link HT 1248 HTS 8M, PowerGrip HTD 1248-8M, 1248H8M |
Bando HTS 1264-8M | HP-HTS 1264 8M | 158 | Synchro-link HT 1264 HTS 8M, PowerGrip HTD 1264-8M |
Bando HTS 1280-8M | HP-HTS 1280 8M | 160 | Synchro-link HT 1280 HTS 8M, PowerGrip HTD 1280-8M, 1280H8M, Top Drive HTD 1280 8M |
Bando HTS 1304-8M | HP-HTS 1304 8M | 163 | Synchro-link HT 1304 HTS 8M, PowerGrip HTD 1304-8M, 1304H8M, Top Drive HTD 1304 8M |
Bando HTS 1360-8M | HP-HTS 1360 8M | 170 | Synchro-link HT 1360 HTS 8M, PowerGrip HTD 1360-8M, 1360H8M, Top Drive HTD 1360 8M |
Bando HTS 1392-8M | HP-HTS 1392 8M | 174 | Synchro-link HT 1392 HTS 8M, PowerGrip HTD 1392-8M, 1392H8M |
Bando HTS 1400-8M | HP-HTS 1400 8M | 175 | Synchro-link HT 1400 HTS 8M, PowerGrip HTD 1400-8M, 1400H8M |
Bando HTS 1424-8M | HP-HTS 1424 8M | 178 | Synchro-link HT 1424 HTS 8M, PowerGrip HTD 1424-8M, 1424H8M, Top Drive HTD 1424 8M |
Bando HTS 1440-8M | HP-HTS 1440 8M | 180 | Synchro-link HT 1440 HTS 8M, PowerGrip HTD 1440-8M, 1440H8M, Top Drive HTD 1440 8M |
Bando HTS 1480-8M | HP-HTS 1480 8M | 185 | Synchro-link HT 1480 HTS 8M, PowerGrip HTD 1480-8M, 1480H8M |
Bando HTS 1512-8M | HP-HTS 1512 8M | 189 | Synchro-link HT 1512 HTS 8M, PowerGrip HTD 1512-8M |
Bando HTS 1520-8M | HP-HTS 1520 8M | 190 | Synchro-link HT 1520 HTS 8M, PowerGrip HTD 1520-8M, 1520H8M, Top Drive HTD 1520 8M |
Bando HTS 1584-8M | HP-HTS 1584 8M | 198 | Synchro-link HT 1584 HTS 8M, PowerGrip HTD 1584-8M |
Bando HTS 1600-8M | HP-HTS 1600 8M | 200 | Synchro-link HT 1600 HTS 8M, PowerGrip HTD 1600-8M, 1600H8M, Top Drive HTD 1600 8M |
Bando HTS 1680-8M | HP-HTS 1680 8M | 210 | Synchro-link HT 1680 HTS 8M, PowerGrip HTD 1680-8M, 1680H8M |
Bando HTS 1728-8M | HP-HTS 1728 8M | 216 | Synchro-link HT 1728 HTS 8M, PowerGrip HTD 1728-8M, 1728H8M |
Bando HTS 1760-8M | HP-HTS 1760 8M | 220 | Synchro-link HT 1760 HTS 8M, PowerGrip HTD 1760-8M, 1760H8M, Top Drive HTD 1760 8M |
Bando HTS 1800-8M | HP-HTS 1800 8M | 225 | Synchro-link HT 1800 HTS 8M, PowerGrip HTD 1800-8M, 1800H8M, Top Drive HTD 1800 8M |
Bando HTS 1904-8M | HP-HTS 1904 8M | 238 | Synchro-link HT 1904 HTS 8M, PowerGrip HTD 1904-8M, 1904H8M |
Bando HTS 2000-8M | HP-HTS 2000 8M | 250 | Synchro-link HT 2000 HTS 8M, PowerGrip HTD 2000-8M, 2000H8M, Top Drive HTD 2000 8M |
Bando HTS 2056-8M | HP-HTS 2056 8M | 257 | Synchro-link HT 2056 HTS 8M, PowerGrip HTD 2056-8M |
Bando HTS 2080-8M | HP-HTS 2080 8M | 260 | Synchro-link HT 2080 HTS 8M, PowerGrip HTD 2080-8M, 2080H8M |
Bando HTS 2104-8M | HP-HTS 2104 8M | 263 | Synchro-link HT 2104 HTS 8M, PowerGrip HTD 2104-8M, 2104H8M |
Bando HTS 2160-8M | HP-HTS 2160 8M | 270 | Synchro-link HT 2160 HTS 8M, PowerGrip HTD 2160-8M, 2160H8M |
Bando HTS 2240-8M | HP-HTS 2240 8M | 280 | Synchro-link HT 2240 HTS 8M, PowerGrip HTD 2240-8M, 2240H8M, Top Drive HTD 2240 8M |
Bando HTS 2248-8M | HP-HTS 2248 8M | 281 | Synchro-link HT 2248 HTS 8M, PowerGrip HTD 2248-8M |
Bando HTS 2272-8M | HP-HTS 2272 8M | 284 | Synchro-link HT 2272 HTS 8M, PowerGrip HTD 2272-8M, 2272H8M |
Bando HTS 2400-8M | HP-HTS 2400 8M | 300 | Synchro-link HT 2400 HTS 8M, PowerGrip HTD 2400-8M, 2400H8M, Top Drive HTD 2400 8M |
Bando HTS 2504-8M | HP-HTS 2504 8M | 313 | Synchro-link HT 2504 HTS 8M, PowerGrip HTD 2504-8M |
Bando HTS 2600-8M | HP-HTS 2600 8M | 325 | Synchro-link HT 2600 HTS 8M, PowerGrip HTD 2600-8M, Top Drive HTD 2600 8M |
Bando HTS 2800-8M | HP-HTS 2800 8M | 350 | Synchro-link HT 2800 HTS 8M, PowerGrip HTD 2800-8M, Top Drive HTD 2800 8M |
Bando HTS 3048-8M | HP-HTS 3048 8M | 356 | Synchro-link HT 3048 HTS 8M, PowerGrip HTD 3048-8M |
Bando HTS 3200-8M | HP-HTS 3200 8M | 400 | Synchro-link HT 3200 HTS 8M, PowerGrip HTD 3200-8M |
Bando HTS 3280-8M | HP-HTS 3280 8M | 410 | Synchro-link HT 3280 HTS 8M, PowerGrip HTD 3280-8M, Top Drive HTD 3280 8M |
Bando HTS 3360-8M | HP-HTS 3360 8M | 420 | Synchro-link HT 3360 HTS 8M, PowerGrip HTD 3360-8M |
Bando HTS 3600-8M | HP-HTS 3600 8M | 450 | Synchro-link HT 3600 HTS 8M, PowerGrip HTD 3600-8M, Top Drive HTD 3600 8M |
Bando HTS 4400-8M | HP-HTS 4400 8M | 550 | Synchro-link HT 4400 HTS 8M, PowerGrip HTD 4400-8M, Top Drive HTD 4400 8M |
HTS 14M:
Длина ремня | Z | вспомогательные маркировки |
HTS 966-14M | 69 | 966H14M, HTD 966-14M, 966-RPP14, 966-SLV14, 966-GLD14 |
HTS 1092-14M | 78 | 1092H14M, HTD 1092-14M, 1092-RPP14, 1092-SLV14, 1092-GLD14 |
HTS 1190-14M | 85 | 1190H14M, HTD 1190-14M, 1190-RPP14, 1190-SLV14, 1190-GLD14 |
HTS 1344-14M | 96 | 1344H14M, HTD 1344-14M, 1344-RPP14, 1344-SLV14, 1344-GLD14 |
HTS 1400-14M | 100 | 1400H14M, HTD 1400-14M, 1400-RPP14, 1400-SLV14, 1400-GLD14 |
HTS 1456-14M | 104 | 1456H14M, HTD 1456-14M, 1456-RPP14, 1456-SLV14, 1456-GLD14 |
HTS 1540-14M | 110 | 1540H14M, HTD 1540-14M, 1540-RPP14, 1540-SLV14, 1540-GLD14 |
HTS 1610-14M | 115 | 1610H14M, HTD 1610-14M, 1610-RPP14, 1610-SLV14, 1610-GLD14 |
HTS 1680-14M | 120 | 1680H14M, HTD 1680-14M, 1680-RPP14, 1680-SLV14, 1680-GLD14 |
HTS 1778-14M | 127 | 1778H14M, HTD 1778-14M, 1778-RPP14, 1778-SLV14, 1778-GLD14 |
HTS 1890-14M | 135 | 1890H14M, HTD 1890-14M, 1890-RPP14, 1890-SLV14, 1890-GLD14 |
HTS 2002-14M | 143 | 2002H14M, HTD 2002-14M, 2002-RPP14, 2002-SLV14, 2002-GLD14 |
HTS 2100-14M | 150 | 2100H14M, HTD 2100-14M, 2100-RPP14, 2100-SLV14, 2100-GLD14 |
HTS 2198-14M | 157 | 2198H14M, HTD 2198-14M, 2198-RPP14, 2198-SLV14, 2198-GLD14 |
HTS 2310-14M | 165 | 2310H14M, HTD 2310-14M, 2310-RPP14, 2310-SLV14, 2310-GLD14 |
HTS 2450-14M | 175 | 2540H14M, HTD 2540-14M, 2540-RPP14, 2540-SLV14, 2540-GLD14 |
HTS 2590-14M | 185 | 2590H14M, HTD 2590-14M, 2590-RPP14, 2590-SLV14, 2590-GLD14 |
HTS 2800-14M | 200 | 2800H14M, HTD 2800-14M, 2800-RPP14, 2800-SLV14, 2800-GLD14 |
HTS 3150-14M | 225 | 3150H14M, HTD 3150-14M, 3150-RPP14, 3150-SLV14, 3150-GLD14 |
HTS 3360-14M | 240 | 3360H14M, HTD 3360-14M, 3360-RPP14, 3360-SLV14, 3360-GLD14 |
HTS 3500-14M | 250 | 3500H14M, HTD 3500-14M, 3500-RPP14, 3500-SLV14, 3500-GLD14 |
HTS 3850-14M | 275 | 3850H14M, HTD 3850-14M, 3850-RPP14, 3850-SLV14, 3850-GLD14 |
HTS 4004-14M | 286 | 4004H14M, HTD 4004-14M, 4004-RPP14, 4004-SLV14, 4004-GLD14 |
HTS 4326-14M | 309 | 4326H14M, HTD 4326-14M, 4326-RPP14, 4326-SLV14, 4326-GLD14 |
HTS 4578-14M | 327 | 4578H14M, HTD 4578-14M, 4578-RPP14, 4578-SLV14, 4578-GLD14 |
HTS 4956-14M | 354 | 4956H14M, HTD 4956-14M, 4956-RPP14, 4956-SLV14, 4956-GLD14 |
Для побудування редукторних механізмів з використанням зубчастих шківів готові також рекомендувати зубчасті шківи з монтуванням на конічну монтажну втулку, кінцеві пластини, обгонні муфти, редуктори, планетарні сервоприводи, кулачкові муфти.
На сторінках нашого сайта ви можете завантажити PDF-каталоги зубчастих пасів, зубчастих шківів та допоміжну технічну інформацію. Звернувшись до наших інженерів ви можете замовити розрахунок пасових передач, розрахунок ланцюгових передач, підбір муфт та мотор-редукторів за технічним завданням.
Михайло Павінов
інженер
(098) 083-58-09
