Українськазірочка 08B-1 під втулку Taper bush

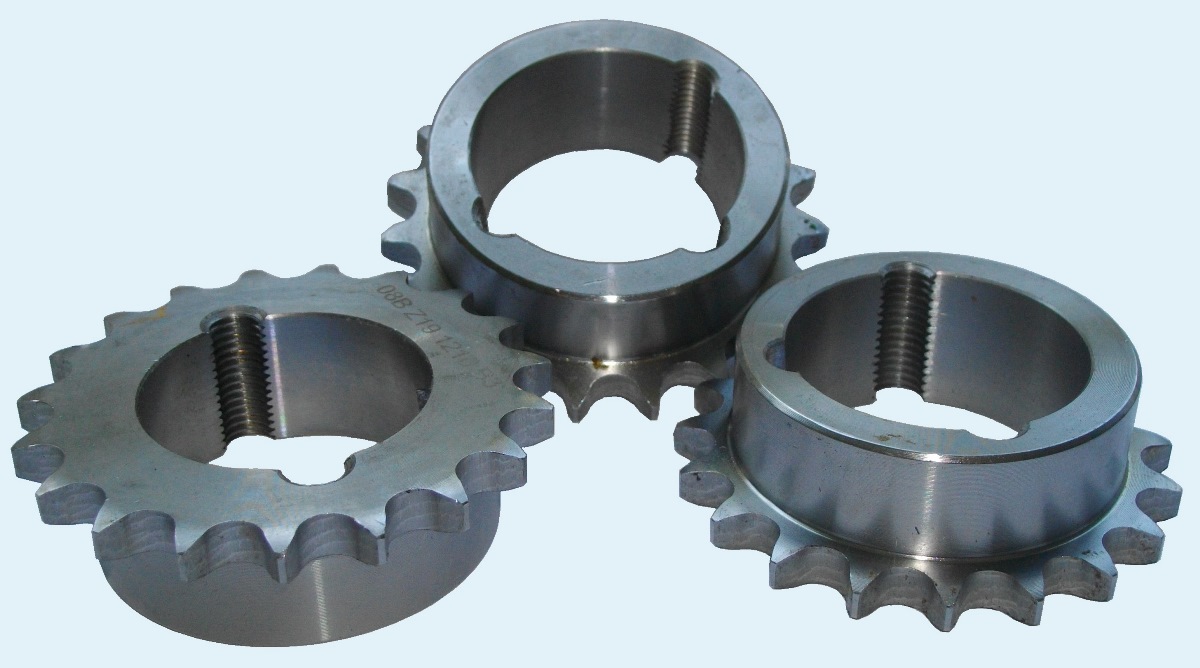

Зірочки Sati для ланцюга 08B-1 з монтуванням на Taper Bush

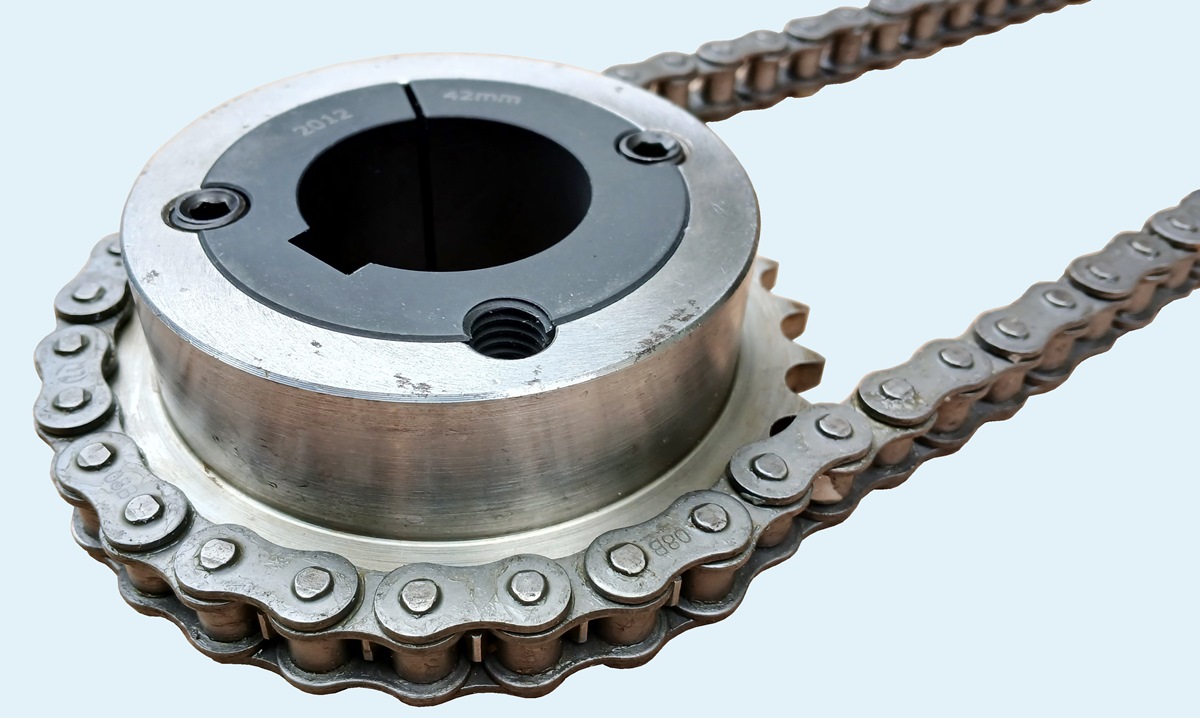

Зірочка сталева однорядна для ланцюга 08B-1 (ГОСТ 13568-75 ПР-12,7-1820-2), що встановлюється на конічну монтажну втулку Taper Bush - це універсальне та надійне рішення для побудування ланцюгового привода. Завдяки конічній монтажній втулці встановлення зірочки на вал швидке, легке, та не потребує спеціалізованних інструментів.
Основні розміри та маркування зірочок Sati для ланцюга 08B-1 / 12,7x7.75mm, h1=7.2 mm
| артикул Sati | taper bush | Z | De | Dp | d | H | допоміжне маркування |
| Sati TS 09014 | TB1008 | 14 | 61,8 | 57,07 | 45 | 22 | PHS 08B-1TB14, 08B Z14 1008, 1/2×5/16″ Z=14 TB1008 |
| Sati TS 09015 | TB1008 | 15 | 65,5 | 61,09 | 45 | 22 | PHS 08B-1TB15, 08B Z15 1008, 1/2×5/16″ Z=15 TB1008 |
| Sati TS 09016 | TB1108 | 16 | 69,5 | 65,10 | 50 | 22 | PHS 08B-1TB16, 08B Z16 1108, 1/2×5/16″ Z=16 TB1108 |
| Sati TS 09017 | TB1210 | 17 | 73,6 | 69,11 | 60 | 25 | PHS 08B-1TB17, 08B Z17 1210, 1/2×5/16″ Z=17 TB1210 |
| Sati TS 09018 | TB1210 | 18 | 77,8 | 73,14 | 60 | 25 | PHS 08B-1TB18, 08B Z18 1210, 1/2×5/16″ Z=18 TB1210 |
| Sati TS 09019 | TB1210 | 19 | 81,7 | 77,16 | 63 | 25 | PHS 08B-1TB19, 08B Z19 1210, 1/2×5/16″ Z=19 TB1210 |
| Sati TS 09020 | TB1610 | 20 | 85,8 | 81,19 | 71 | 25 | PHS 08B-1TB20, 08B Z20 1610, 1/2×5/16″ Z=20 TB1610 |
| Sati TS 09021 | TB1610 | 21 | 89,7 | 85,22 | 71 | 25 | PHS 08B-1TB21, 08B Z21 1610, 1/2×5/16″ Z=21 TB1610 |
| Sati TS 09022 | TB1610 | 22 | 93,8 | 89,24 | 71 | 25 | PHS 08B-1TB22, 08B Z22 1610, 1/2×5/16″ Z=22 TB1610 |
| Sati TS 09023 | TB1610 | 23 | 98,2 | 93,27 | 76 | 25 | PHS 08B-1TB23, 08B Z23 1610, 1/2×5/16″ Z=23 TB1610 |
| Sati TS 09024 | TB1610 | 24 | 101,8 | 97,29 | 76 | 25 | PHS 08B-1TB24, 08B Z24 1610, 1/2×5/16″ Z=24 TB1610 |
| Sati TS 09025 | TB1610 | 25 | 105,8 | 101,33 | 76 | 25 | PHS 08B-1TB25, 08B Z25 1610, 1/2×5/16″ Z=25 TB1610 |
| Sati TS 09026 | TB1610 | 26 | 110,0 | 105,36 | 76 | 25 | PHS 08B-1TB26, 08B Z26 1610, 1/2×5/16″ Z=26 TB1610 |
| Sati TS 09027 | TB1610 | 27 | 114,0 | 109,40 | 76 | 25 | PHS 08B-1TB27, 08B Z27 1610, 1/2×5/16″ Z=27 TB1610 |
| Sati TS 09028 | TB2012 | 28 | 118,0 | 113,42 | 90 | 32 | PHS 08B-1TB28, 08B Z28 2012, 1/2×5/16″ Z=28 TB2012 |
| Sati TS 09030 | TB2012 | 30 | 126,1 | 121,50 | 90 | 32 | PHS 08B-1TB30, 08B Z30 2012, 1/2×5/16″ Z=30 TB2012 |
| Sati TS 09038 | TB2012 | 38 | 158,6 | 153,80 | 90 | 32 | PHS 08B-1TB38, 08B Z38 2012, 1/2×5/16″ Z=39 TB2012 |
| Sati TS 09045 | TB2012 | 45 | 188,0 | 182,07 | 100 | 32 | PHS 08B-1TB45, 08B Z45 2012, 1/2×5/16″ Z=45 TB2012 |
| Sati TS 09057 | TB2012 | 57 | 236,4 | 230,54 | 100 | 32 | PHS 08B-1TB57, 08B Z57 2012, 1/2×5/16″ Z=57 TB2012 |
| Sati TS 09076 | TB2012 | 76 | 313,3 | 307,33 | 100 | 32 | PHS 08B-1TB76, 08B Z76 2012, 1/2×5/16″ Z=76 TB2012 |
| Sati TS 09095 | TB2012 | 95 | 390,1 | 384,11 | 100 | 32 | PHS 08B-1TB95, 08B Z95 2012, 1/2×5/16″ Z=95 TB2012 |
| Sati TS 09114 | TB2517 | 114 | 466,9 | 460,90 | 110 | 45 | PHS 08B-1TB114, 08B Z114 2517, 1/2×5/16″ Z=114 TB2517 |
Зірочки Sati виготовлені з вуглецевої сталі, сають високу якість поверрні та точність виготовлення і добре працюють з ланцюгами таких виробників, як Regina, Sedis, Fenner, Renold SD, Chiaravalli, Rexnord, Tsubaki, Vision, Kobo, FB Kedjor, Challenge, Sit, Iwis, KettenWulf.
На сторінках нашого сайта ви можете завантажити PDF-каталоги зірочок, ланцюгів, направляючих та конусних затисків. Звернувшись до наших інженерів ви можете замовити розрахунок ланцюгових передач та комплектування приводу.
