Зчеплення - обмежувач крутного моменту Conax

ограничитель крутящего момента

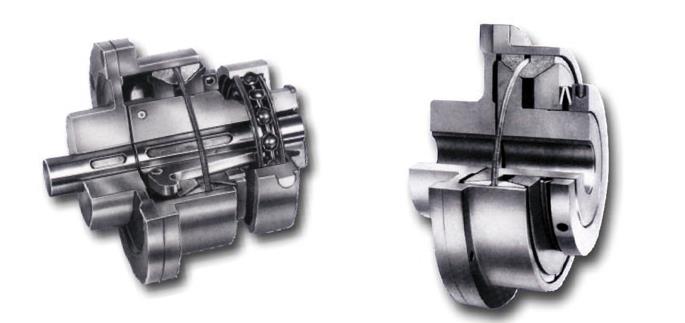

Фрикційна муфта Conax виробництва Desch Antriebstechnik, Німеччина - це зчеплення, яке має функцію обмежувача крутного моменту. Для збільшення сил тертя має конічні поверхні, на яких розташований фрикційний елемент.

Desch antriebstechnik

Фрикційна муфта Conax має 3 конструктивних виконання:

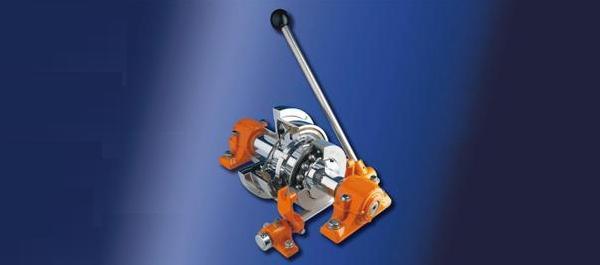

- Conax CM - зчеплення з ручним (механічним) керуванням
- Conax CR - запобіжна фрикційна муфта з тарільчастими пружинами
- Conax CH - зчеплення з пневматичним керуванням.



Характеристики механічно керованого зчеплення Conax CM

 маркування крутний
 момент, Нм
 максимальна
 швидкість, об/хв
 максимальна
 швидкість
 підключення, об/хв
 Conax CMW1 Conax CMF1 100 4000 1900
 Conax CMW2 Conax CMF2 200 3280 1300
 Conax CMW3 Conax CMF3 300 2550 1100
 Conax CMW5 Conax CMF5 500 2120 850
 Conax CMW8 Conax CMF5 800 1710 730
 Conax CMW16 Conax CMF16 1600 1360 615
 Conax CMW25 Conax CMF25 2500 1225 600
 Conax CMW50 Conax CMF50 5000 1080 390

Характеристики запобіжної фрикційної муфти Conax CR

 маркування крутний
 момент, Нм
 Максимальна
 швидкість, об/хв
 Conax CRW 0,5 Conax CRF 0,5 60 5400
 Conax CRW1 Conax CRF1 120 4000
 Conax CRW2 Conax CRF2 240 3280
 Conax CRW3 Conax CRF3 360 2550
 Conax CRW5 Conax CRF5 600 2120
 Conax CRW8 Conax CRF8 960 1710
 Conax CRW16 Conax CRF16 1920 1360
 Conax CRW25 Conax CRF25 3000 1225
 Conax CRW50 Conax CRF50 6000 1080
 Conax CRW100 Conax CRF100 12000 855
 Conax CRW200 Conax CRF200 24000 700

Для побудування різноманітного обладнання ви також можете придбати гідромуфти, приводи прессу з маховиком, пневматичні гальма-зчеплення, шинно-пневматичні муфти, вильчасті скрібкові ланцюги та зубчасті колеса для них, зубчасті муфти та муфти з пружинним металевим елементом, планетарні, циліндричні та конічно-циліндричні редуктори.

На сторінках нашого сайта ви можете скачати PDF-каталоги та допоміжну технічну інформацію. Звернувшись до наших інженерів ви зможете замовити розрахунки ланцюгових та клинопасових передач, підбір мотор-редукторів згідно технічного завдання.
