Муфта Desch-pex (Flender N-Eupex)

Flender n-eupex

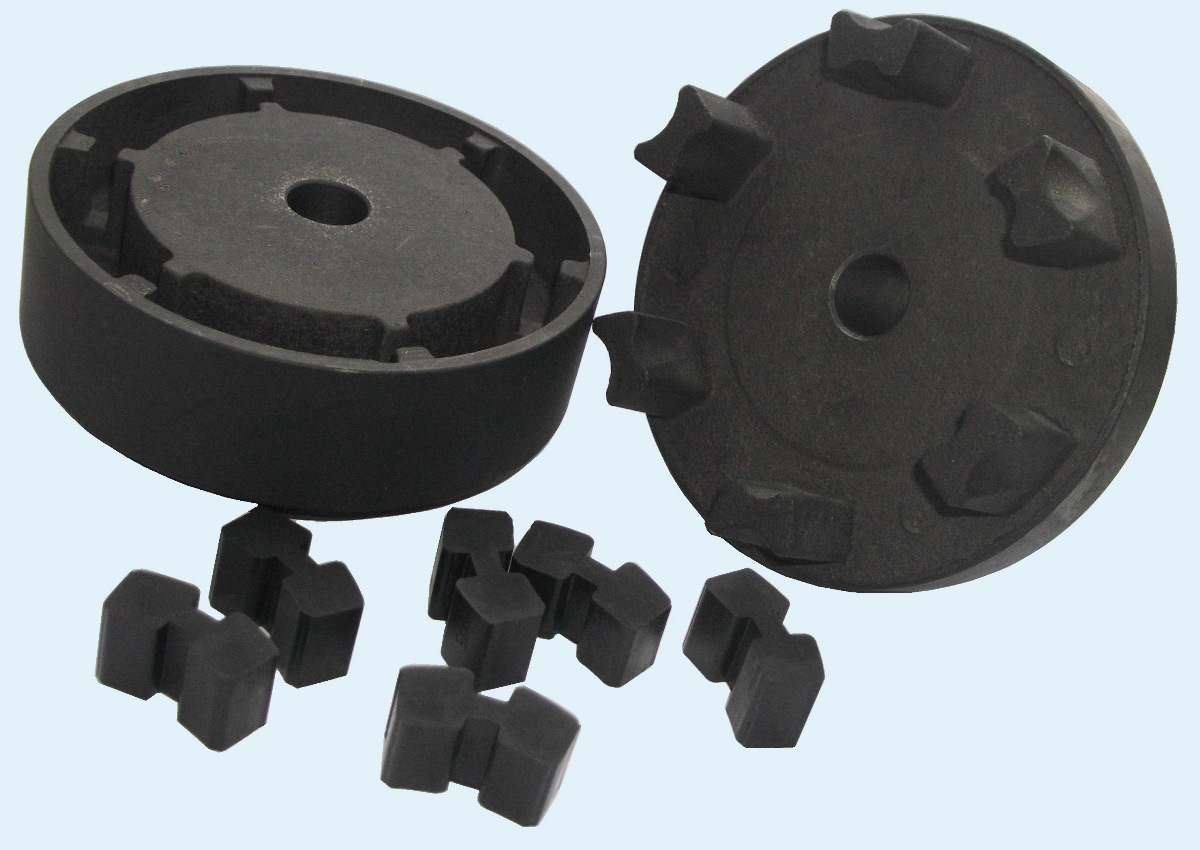

Постачаємо еластичні муфти Desch-pex (Flender N-Eupex) та еластичні елементи до них.

В залежності від конструкції механізму і зручності його розташування муфта Desch Pex може буит розбірною та нерозбірною.

еластична муфта Desch

Еластична муфта Desch pex, виконання part 1 + part 4

 типорозмір
 муфти		 D,
 мм		 d1 max,
 мм		 d2 max,
 мм		 кількість
 елементів
 в комплекті, шт
 Desch Pex 58 Type A 58 19 24 4
 Desch Pex 68 Type A 68 24 28 5
 Desch Pex 80 Type A 80 30 38 6
 Desch Pex 95 Type A 95 42 42 6
 Desch Pex 110 Type A 110 48 48 6
 Desch Pex 125 Type A 125 55 55 6
 Desch Pex 140 Type A 140 60 60 6
 Desch Pex 160 Type A 160 65 65 7
 Desch Pex 180 Type A 180 75 75 8
 Desch Pex 200 Type A 200 85 85 8
 Desch Pex 225 Type A 225 90 90 8
 Desch Pex 250 Type A 250 100 100 8



Rathi H-flex муфта

Частіше всього еластичні муфти Desch Pex використовуються для з'єднання валів обладнання: електродвигунів, редукторів, насосів.

Tecnamic Pex

Еластична муфта Desch pex, виконання part 1 + part 2 + part 3

 типорозмір
 муфти		 D,
 мм		 d1 max,
 мм		 d2 max,
 мм		 кількість
 елементів
 в комплекті,
шт
 Desch Pex 110 Type B 110 48 38 6
 Desch Pex 125 Type B 125 55 45 6
 Desch Pex 140 Type B 140 60 50 6
 Desch Pex 160 Type B 160 65 58 7
 Desch Pex 180 Type B 180 75 65 8
 Desch Pex 200 Type B 200 85 75 8
 Desch Pex 225 Type B 225 90 85 8
 Desch Pex 250 Type B 250 100 95 8



Якщо потрібно, щоб еластична муфта виконувала запобіжні функції, зверніть будь-ласка увагу на тип N-eupex DS. У випадку заклинюваня механізму в муфті руйнуються еластичні елементи, а всі інші компоненту приводу залишаються цілими і роботу механізму легко відновити.

 n-eupex муфта

 Еластичні елементи муфт N-eupex DS:

 типорозмір
 муфти		 кількість
елементів
 в комплекті,
шт		 артикули
 N-eupex DS 66 4 2LC0110-0WA00-0AA0
 N-eupex DS 76 5 2LC0110-1WA00-0AA0
 N-eupex DS 88 6 2LC0110-2WA00-0AA0
 N-eupex DS 103 6 2LC0110-3WA00-0AA0
 N-eupex DS 118 6 2LC0110-4WA00-0AA0
 N-eupex DS 135 6 2LC0110-5WA00-0AA0
 N-eupex DS 152 6 2LC0110-6WA00-0AA0
 N-eupex DS 172 7 2LC0110-7WA00-0AA0
 N-eupex DS 194 8 2LC0110-8WA00-0AA0
 N-eupex DS 218 8 2LC0111-0WA00-0AA0
 N-eupex DS 245 8 2LC0111-1WA00-0AA0
 N-eupex DS 272 8 2LC0111-2WA00-0AA0
 N-eupex DS 305 8 2LC0111-3WA00-0AA0
 N-eupex DS 340 9 2LC0111-4WA00-0AA0
 N-eupex DS 380 9 2LC0111-5WA00-0AA0
 N-eupex DS 430 10 2LC0111-6WA00-0AA0
 N-eupex DS 472 10 2LC0111-7WA00-0AA0
 N-eupex DS 514 10 2LC0111-8WA00-0AA0
 N-eupex DS 556 10 2LC0112-0WA00-0AA0

Як альтернативу муфти Flender N-eupex DS можемо рекомендувати еластичну муфту Desch Hadeflex, type F. Інженери нашої компанії нададуть вам всі технічні консультації, допоможуть провести необхідних параметрів муфти та зможуть запропонувти інші компоненти приводу (мотор-редуктори, електродвигуни з гальмом, монтажні втулки, шківи та клинові паси, зубчасті паси, направляючі для ланцюгів).



На сторінках нашого сайту ви зможете знайти PDF-каталоги та допоміжну технічну інформацію. Звернувшись до наших інженерів ви зможете замовити розрахунки пасових передач та ланцюгових передач.
