Українськазірочка без ступиці для ланцюга 20B-1

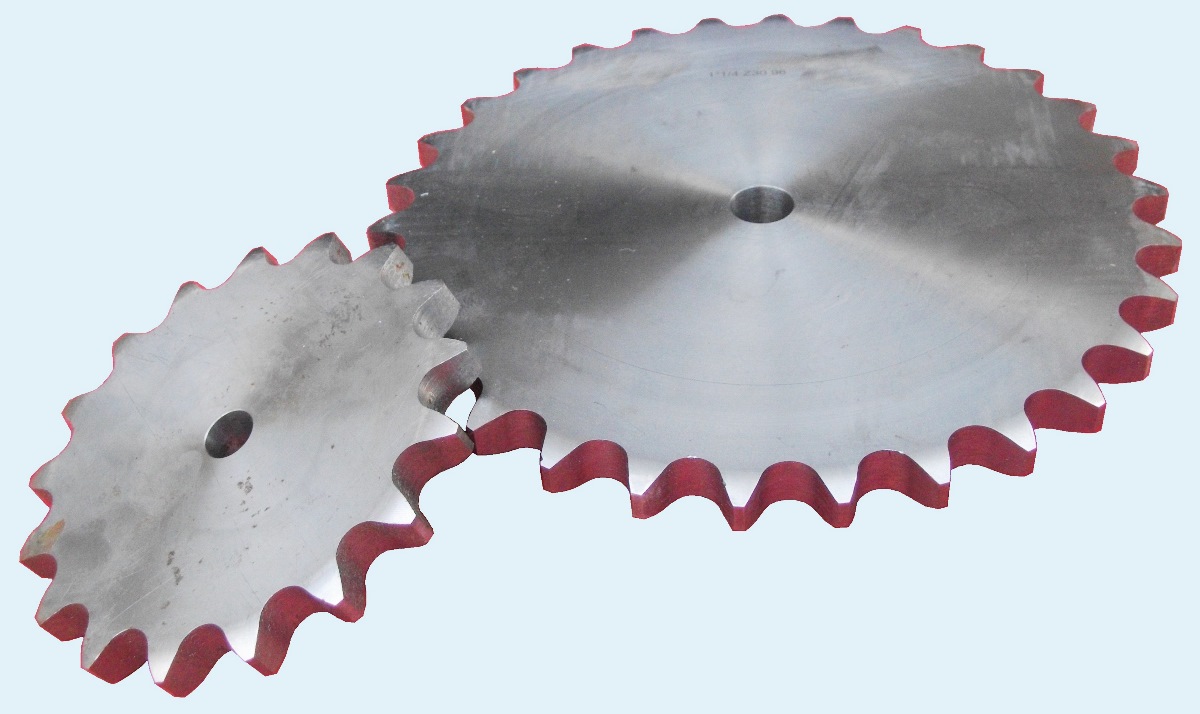

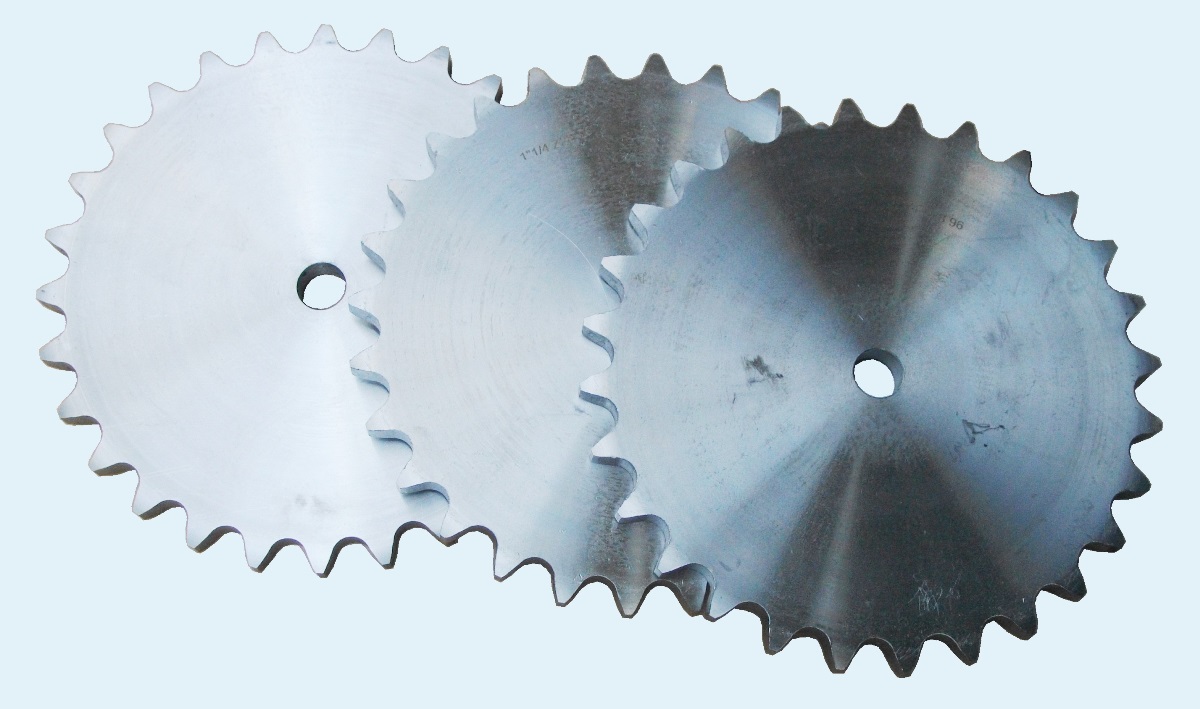

Пласкі зірочки для ланцюга 20B-1 - виробництво Sati. Зірочки виготовлені з вуглецевої сталі C-45, без термообробки зубів.
Розміри, характеристики та маркування зірочок ланцюга 20В-1
| артикул | зубці | Dp, mm | De, mm | альтернативне позначення |
| Sati CS13008 | Z=8 | 82.96 | 98.1 | PHS 20B-1A8, 1"1/4X3/4 Z=008 |
| Sati CS13009 | Z=9 | 92.84 | 108.0 | PHS 20B-1A9, 1"1/4X3/4 Z=009 |
| Sati CS13010 | Z=10 | 102.74 | 117.9 | PHS 20B-1A10, 1"1/4X3/4 Z=010 |
| Sati CS13011 | Z=11 | 112.68 | 127.8 | PHS 20B-1A11, 1"1/4X3/4 Z=011 |
| Sati CS13012 | Z=12 | 122.68 | 137.8 | PHS 20B-1A12, 1"1/4X3/4 Z=012 |
| Sati CS13013 | Z=13 | 132.65 | 147.8 | PHS 20B-1A13, 1"1/4X3/4 Z=013 |
| Sati CS13014 | Z=14 | 142.68 | 157.8 | PHS 20B-1A14, 1"1/4X3/4 Z=014 |
| Sati CS13015 | Z=15 | 152.72 | 167.9 | PHS 20B-1A15, 1"1/4X3/4 Z=015 |
| Sati CS13016 | Z=16 | 165.75 | 177.9 | PHS 20B-1A16, 1"1/4X3/4 Z=016 |
| Sati CS13017 | Z=17 | 172.78 | 187.9 | PHS 20B-1A17, 1"1/4X3/4 Z=017 |
| Sati CS13018 | Z=18 | 182,85 | 198.0 | PHS 20B-1A18, 1"1/4X3/4 Z=018 |
| Sati CS13019 | Z=19 | 192,91 | 208.1 | PHS 20B-1A19, 1"1/4X3/4 Z=019 |
| Sati CS13020 | Z=20 | 202,98 | 218.1 | PHS 20B-1A20, 1"1/4X3/4 Z=020 |
| Sati CS13021 | Z=21 | 213,04 | 228.2 | PHS 20B-1A21, 1"1/4X3/4 Z=021 |
| Sati CS13022 | Z=22 | 223,11 | 238.3 | PHS 20B-1A22, 1"1/4X3/4 Z=022 |
| Sati CS13023 | Z=23 | 233,17 | 248.3 | PHS 20B-1A23, 1"1/4X3/4 Z=023 |
| Sati CS13024 | Z=24 | 243,23 | 258.4 | PHS 20B-1A24, 1"1/4X3/4 Z=024 |
| Sati CS13025 | Z=25 | 253,33 | 268.5 | PHS 20B-1A25, 1"1/4X3/4 Z=025 |
| Sati CS13026 | Z=26 | 263,40 | 278.6 | PHS 20B-1A26, 1"1/4X3/4 Z=026 |
| Sati CS13027 | Z=27 | 273,48 | 288.6 | PHS 20B-1A27, 1"1/4X3/4 Z=027 |
| Sati CS13028 | Z=28 | 283,56 | 298.7 | PHS 20B-1A28, 1"1/4X3/4 Z=028 |
| Sati CS13029 | Z=29 | 293,65 | 308.8 | PHS 20B-1A29, 1"1/4X3/4 Z=029 |
| Sati CS13030 | Z=30 | 303,75 | 318.9 | PHS 20B-1A30, 1"1/4X3/4 Z=030 |
| Sati CS13031 | Z=31 | 313,85 | 329.0 | PHS 20B-1A31, 1"1/4X3/4 Z=031 |
| Sati CS13032 | Z=32 | 323,91 | 339.1 | PHS 20B-1A32, 1"1/4X3/4 Z=032 |
| Sati CS13033 | Z=33 | 334,01 | 349.2 | PHS 20B-1A33, 1"1/4X3/4 Z=033 |
| Sati CS13034 | Z=34 | 344,10 | 359.3 | PHS 20B-1A34, 1"1/4X3/4 Z=034 |
| Sati CS13035 | Z=35 | 354,20 | 369.4 | PHS 20B-1A35, 1"1/4X3/4 Z=035 |
| Sati CS13036 | Z=36 | 364,30 | 379.5 | PHS 20B-1A36, 1"1/4X3/4 Z=036 |
| Sati CS13037 | Z=37 | 374,39 | 389.5 | PHS 20B-1A37, 1"1/4X3/4 Z=037 |
| Sati CS13038 | Z=38 | 384,49 | 399.6 | PHS 20B-1A38, 1"1/4X3/4 Z=038 |
| Sati CS13039 | Z=39 | 394,59 | 409.7 | PHS 20B-1A39, 1"1/4X3/4 Z=039 |
| Sati CS13040 | Z=40 | 404,66 | 419.8 | PHS 20B-1A40, 1"1/4X3/4 Z=040 |
| Sati CS13041 | Z=41 | 414,78 | 429.9 | PHS 20B-1A41, 1"1/4X3/4 Z=041 |
| Sati CS13042 | Z=42 | 424,88 | 440.0 | PHS 20B-1A42, 1"1/4X3/4 Z=042 |
| Sati CS13043 | Z=43 | 434,97 | 450.1 | PHS 20B-1A43, 1"1/4X3/4 Z=043 |
| Sati CS13044 | Z=44 | 445,07 | 460.2 | PHS 20B-1A44, 1"1/4X3/4 Z=044 |
| Sati CS13045 | Z=45 | 455,17 | 470.3 | PHS 20B-1A45, 1"1/4X3/4 Z=045 |
| Sati CS13046 | Z=46 | 465,26 | 480.4 | PHS 20B-1A46, 1"1/4X3/4 Z=046 |
| Sati CS13047 | Z=47 | 475,36 | 490.5 | PHS 20B-1A47, 1"1/4X3/4 Z=047 |
| Sati CS13048 | Z=48 | 485,46 | 500.6 | PHS 20B-1A48, 1"1/4X3/4 Z=048 |
| Sati CS13049 | Z=49 | 495,55 | 510.7 | PHS 20B-1A49, 1"1/4X3/4 Z=049 |
| Sati CS13050 | Z=50 | 505.65 | 520.8 | PHS 20B-1A50, 1"1/4X3/4 Z=050 |
| Sati CS13051 | Z=51 | 515,75 | 530.9 | PHS 20B-1A51, 1"1/4X3/4 Z=051 |
| Sati CS13052 | Z=52 | 525,84 | 541.0 | PHS 20B-1A52, 1"1/4X3/4 Z=052 |
| Sati CS13053 | Z=53 | 535,94 | 551.1 | PHS 20B-1A53, 1"1/4X3/4 Z=053 |
| Sati CS13054 | Z=54 | 546,07 | 561.2 | PHS 20B-1A54, 1"1/4X3/4 Z=054 |
| Sati CS13055 | Z=55 | 556,16 | 571.3 | PHS 20B-1A55, 1"1/4X3/4 Z=055 |
| Sati CS13056 | Z=56 | 566,26 | 581.4 | PHS 20B-1A56, 1"1/4X3/4 Z=056 |
| Sati CS13057 | Z=57 | 576,36 | 591.5 | PHS 20B-1A57, 1"1/4X3/4 Z=057 |
| Sati CS13058 | Z=58 | 586,45 | 601.6 | PHS 20B-1A58, 1"1/4X3/4 Z=058 |
| Sati CS13059 | Z=59 | 596,55 | 611.7 | PHS 20B-1A59, 1"1/4X3/4 Z=059 |
| Sati CS13060 | Z=60 | 606,65 | 621.8 | PHS 20B-1A60, 1"1/4X3/4 Z=060 |
| Sati CS13062 | Z=62 | 626,87 | 642.0 | PHS 20B-1A62, 1"1/4X3/4 Z=062 |
| Sati CS13064 | Z=64 | 647,06 | 662.2 | PHS 20B-1A64, 1"1/4X3/4 Z=064 |
| Sati CS13065 | Z=65 | 657,16 | 672.3 | PHS 20B-1A65, 1"1/4X3/4 Z=065 |
| Sati CS13066 | Z=66 | 667,26 | 682.4 | PHS 20B-1A66, 1"1/4X3/4 Z=066 |
| Sati CS13068 | Z=68 | 687,48 | 702.6 | PHS 20B-1A68, 1"1/4X3/4 Z=068 |
| Sati CS13070 | Z=70 | 707,67 | 722.8 | PHS 20B-1A70, 1"1/4X3/4 Z=070 |
| Sati CS13072 | Z=72 | 727,90 | 743.1 | PHS 20B-1A72, 1"1/4X3/4 Z=072 |
| Sati CS13075 | Z=75 | 758,19 | 773.3 | PHS 20B-1A75, 1"1/4X3/4 Z=075 |
| Sati CS13076 | Z=76 | 768,32 | 783.5 | PHS 20B-1A76, 1"1/4X3/4 Z=076 |
| Sati CS13080 | Z=80 | 808,72 | 823.9 | PHS 20B-1A80, 1"1/4X3/4 Z=080 |
| Sati CS13085 | Z=85 | 859,25 | 874.4 | PHS 20B-1A85, 1"1/4X3/4 Z=085 |
| Sati CS13090 | Z=90 | 909,76 | 924.9 | PHS 20B-1A90, 1"1/4X3/4 Z=090 |
| Sati CS13095 | Z=95 | 960,28 | 975.2 | PHS 20B-1A95, 1"1/4X3/4 Z=095 |
| Sati CS13100 | Z=100 | 1010,76 | 1026.0 | PHS 20B-1A100, 1"1/4X3/4 Z=100 |
| Sati CS13114 | Z=114 | 1152,26 | 1167.4 | PHS 20B-1A114, 1"1/4X3/4 Z=114 |
Зірочка Sati виготовляється з якісної сталі, має чудову геометрію та помірну ціну, добре працює з ланцюгами таких виробників, як Diamond Chain, Fenner, Regina, Renold SD, Tsubaki, IWIS, Iris, KettenWulf, Ison, DCS, Hitachi, Cross Morse, Wippermann, Sedis.
На сторінках нащого сайта ви можете скачати PDF-каталоги зірочок, ланцюгів та інщих компонентів приводу. Звернувшись до наших інженерів ви можете замовити розрахунок ланцюгових передач, розрахунок пасових передач, підбір еластичних муфт та мотор-редукторів за технічним завданням.
