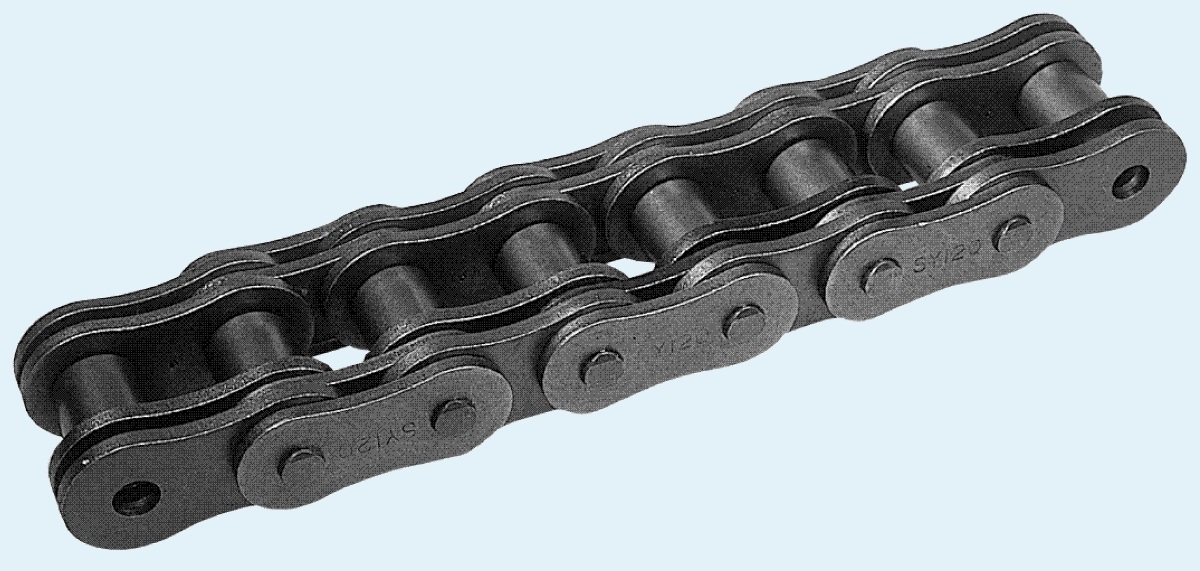

Роликовий ланцюг з подвійним набором пластин

цепь Sedis

Ланцюги з подвійним набором пластин.

Така констрцукція ланцюга є поєднанням вантажного ланцюга та роликового ланцюцга. Використовується у випадках, коли на нанцюг покладена функція не привідна, а транспортерна або вантажопідйомна.
На відміну від вантажного ланцюга, ланцюг з подвійним набором пластин має ще ролики, які входять в зачеплення з привідною або натяжною зірочкою, а на відміну від роликового ланцюга збільшення навантажувальної здатності йде через збільшення кількості пластин. Також, розглядаючи ланцюг з підвійними пластинами можна знайти певну подібність до ланцюгів Галя.

ланцюг посилений

Розміри та маркування посиленого ланцюга з подвійними пластинами

 маркування
 ланцюга		 P, mm W, mm R, mm D, mm розривне
 зусилля, kN		 максимальне
 навантаження, kN
 16BDC 25,4 17,02 15,88 8,26 130 19.5
 20BDC 31,75 19,56 19,05 10,16 201 30.2
 24BDC 38,1 25,40 25,40 14,63 340 51.2
 28BDC 44,45 31,00 27,94 15,88 424 63.8
 32BDC 50,8 31,00 29,21 17,81 520 78.4
 80DC 25.4 15.88 15.88 7,93 149 22,4
 100DC 31.75 19.05 19.05 9,53 224 33,5
 120DC 38.1 25.40 22.23 11,10 317 49,0
 140DC 44.45 25.40 25.40 12,70 410 64,4
 160DC 50.8 31.75 28.58 14,28 522 79,8
 180DC 57.15 35.70 35.70 17,45 670 103,0
 200DC 63.5 38.10 39,67 19,83 857 133,0
 240DC 76.2 47.63 47,63 23,78 1286 193,0

Ланцюг з подвійним набором пластин працює зі стандартними однорядними зірочками для роликових ланцюгів.

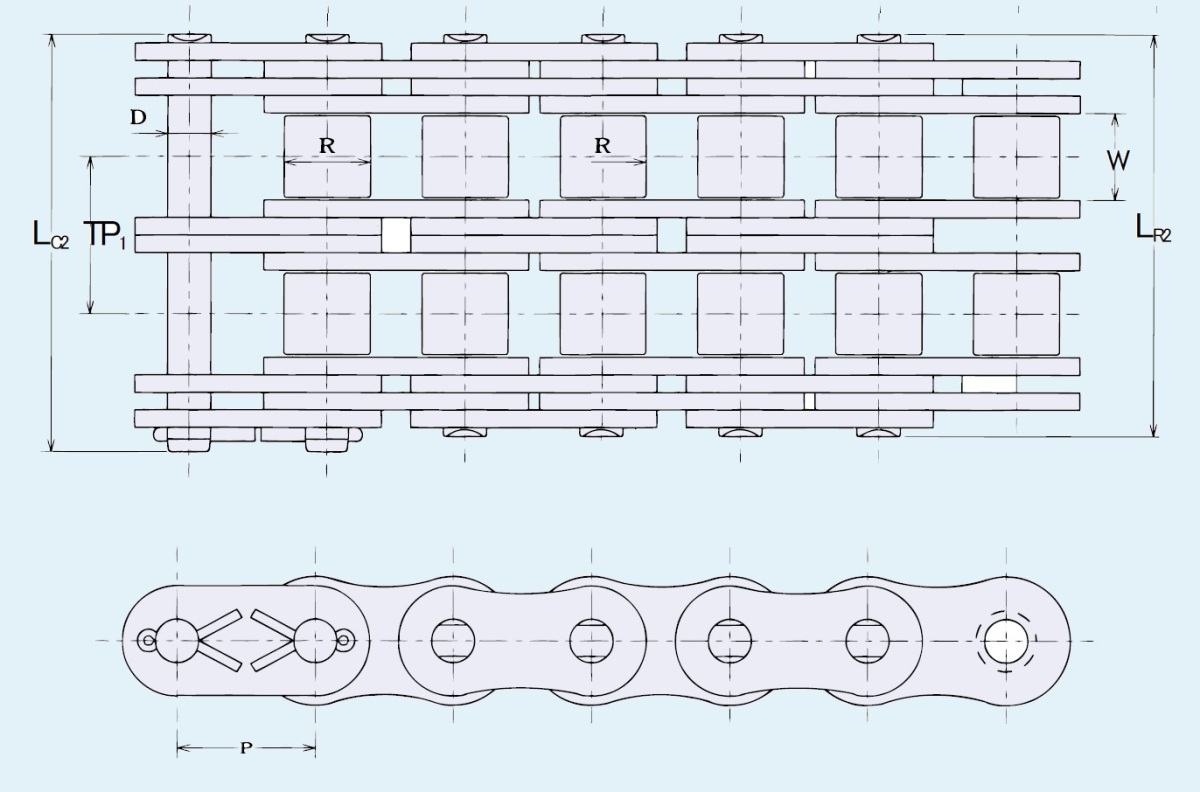

Ланцюг FB

Розміри та маркування посиленого ланцюга з потрійними пластинами

 маркування
 ланцюга		 P, mm W, mm R, mm D, mm TP1, mm розривне
 зусилля, kN		 максимальне
 навантаження, kN
 16BTC 25,4 17,02 15,88 8,26 31.9 195 30.0
 20BTC 31,75 19,56 19,05 10,16 36.5 301 46.3
 24BTC 38,1 25,40 25,40 14,63 48.4 510 78.4
 28BTC 44,45 31,00 27,94 15,88 59.6 636 97.8
 32BTC 50,8 31,00 29,21 17,81 58.6 780 120.0
 80TC 25.4 15.88 15.88 7,93 29.3 223 34.3
 100TC 31.75 19.05 19.05 9,53 35.8 336 51.6
 120TC 38.1 25.40 22.23 11,10 45.4 475 73.0
 140TC 44.45 25.40 25.40 12,70 48.9 615 94.6
 160TC 50.8 31.75 28.58 14,28 58.5 783 120.4
 180TC 57.15 35.70 35.70 17,45 65.8 1005 154.6
 200TC 63.5 38.10 39,67 19,83 71.6 1285 197.6
 240TC 76.2 47.63 47,63 23,78 87.8 1929 296.7

Ланцюги з потрійним набором пластин можуть працювати зі стандартними двохрядними зірочками.

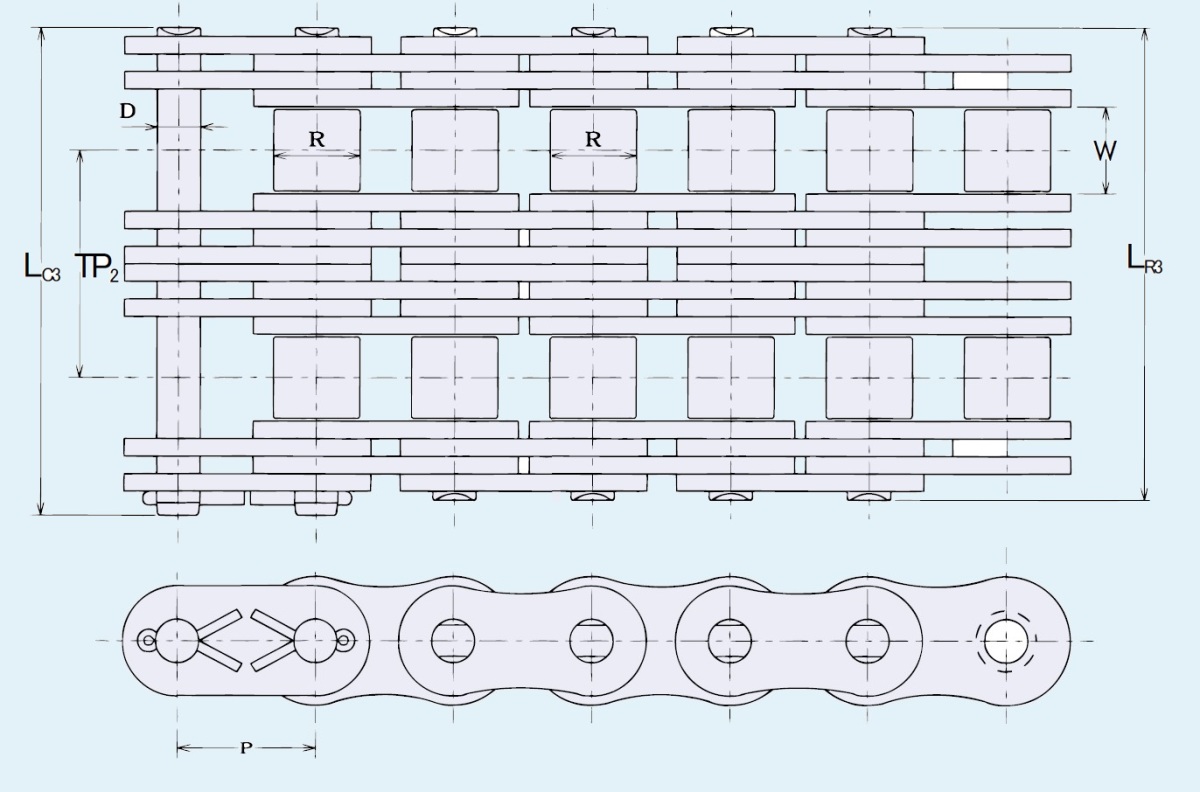

Ланцюг Sedis

Розміри та маркування посиленого ланцюга з чотирикратним набором пластин

 маркування
 ланцюга		 P, mm W, mm R, mm D, mm TP2, mm розривне
 зусилля, kN		 максимальне
 навантаження, kN
 16BFC 25,4 17,02 15,88 8,26 44,7 260 40
 20BFC 31,75 19,56 19,05 10,16 50,5 402 61.8
 24BFC 38,1 25,40 25,40 14,63 68,0 680 104.6
 28BFC 44,45 31,00 27,94 15,88 84,8 848 130.4
 32BFC 50,8 31,00 29,21 17,81 83,8 1040 160
 80FC 25.4 15.88 15.88 7,93 42,1 298 45.8
 100FC 31.75 19.05 19.05 9,53 51,8 448 68.9
 120FC 38.1 25.40 22.23 11,10 64,2 634 97.5
 140FC 44.45 25.40 25.40 12,70 71,3 820 126.1
 160FC 50.8 31.75 28.58 14,28 84,1 1044 160.6
 180FC 57.15 35.70 35.70 17,45 94,6 1340 206.1
 200FC 63.5 38.10 39,67 19,83 103,6 1714 263.6
 240FC 76.2 47.63 47,63 23,78 125,8 2572 395.6

Для побудування приводів та транспортерів ви також можете придбати направляючі для ланцюгів, натяжні пристрої, зубчасті паси, зубчасті шківи, пружні муфти, карданні шарніри, мотор-редукори, гідромуфти, електродвигуни.

На сторінках нашого сайта ви можете завантажити PDF-каталоги ланцюгів та додаткову технічну інформацію. Звернувшись до наших інженерів ви можете замовити розрахунок ланцюгових передач, розрахунок пасових передач, підбір еластичних муфт та моторредукторів за технічним завданням.
