УкраїнськаПоліклиновий (ручейковий) пас Bando Rib Ace

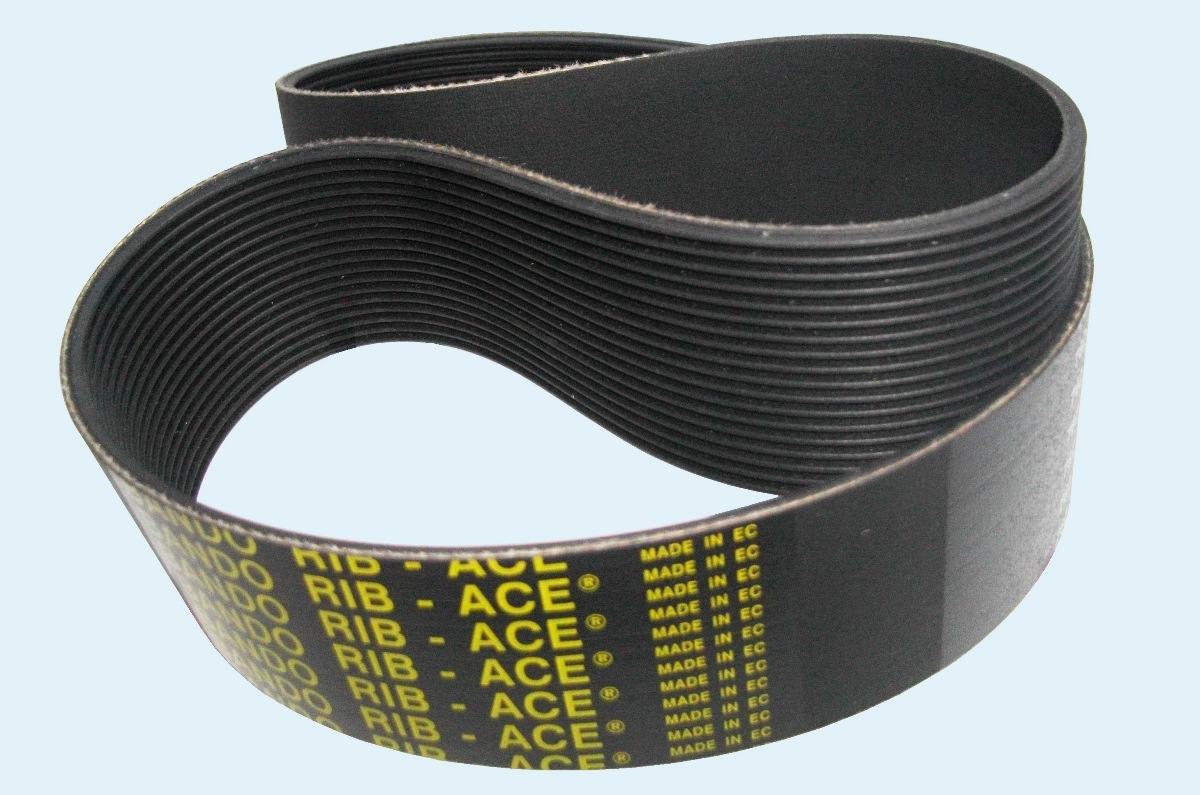

Паси поліклинові Bando, Японія, Rib Ace.
Завдяки легкості та гнучкості поліклинові паси знайшли широке використавння в компактних швидкохідних механізмах. Невелика, у порівнянні з клиновим пасом, товщина та легка здатність до масштабування дозволяє виготовити привід з великим передаточним числом. Іноді, враховуючи велику силу тертя, більший шків виготовляють гладким (наприклад, у пральних машинах).
Легкість поліклинового паса дозволяє йому працювати на швидкості до 50 м/с.
Паси Бандо Rib-Ace виготовлені з високоякісної сировини з суворим дотриманням технології, і незважаючи на свою велику ціну є найпростішим варіантом економії, адже надійні комплектуючі запобігають аварійним зупинкам обладнання. Найбільш поширеними у промисловому обладнанні є поліклинові паси PJ, PL, PM, у пральних машинах частіше використовуються паси PH, а в автомобілях та в металообробному обладнанні - паси PK.
| Тип | Товщина, b | Кут клина | Крок, Р | ||
| мм | дюйми | мм | дюйми | ||
| Bando rib-ace J (PJ) | 4.0 | 0.16 | 40 | 2.34 | 0.092 |
| Bando rib-ace PK | 5,5 | 0,22 | 40 | 3.56 | 0.140 |
| Bando rib-ace L (PL) | 9.0 | 0.34 | 40 | 4.70 | 0.185 |
| Bando rib-ace M (PM) | 16.5 | 0.65 | 40 | 9.40 | 0.370 |
Стандартні довжини пасів PJ
| маркування Bando | Дюйми | допоміжні маркування |
| Bando rib-ace 381J | 150PJ | RB PJ 381, PHG PJ381 |
| Bando rib-ace 406J | 160PJ | RB PJ 406, PHG PJ406 |
| Bando rib-ace 432J | 170PJ | RB PJ 432, PHG PJ432 |
| Bando rib-ace 457J | 180PJ | RB PJ 457, PHG PJ457, PJ 457/180J EL |
| Bando rib-ace 483J | 190PJ | RB PJ 483, PHG PJ483, PJ 483/190J EL |
| Bando rib-ace 508J | 200PJ | RB PJ 508, PHG PJ508, PJ 508/200J EL |
| Bando rib-ace 533J | 210PJ | RB PJ 533, PHG PJ533, PJ 533/210J EL |
| Bando rib-ace 559J | 220PJ | RB PJ 559, PHG PJ559, PJ 559/220J EL |
| Bando rib-ace 584J | 230PJ | RB PJ 584, PHG PJ584, PJ 584/230J EL |
| Bando rib-ace 610J | 240PJ | RB PJ 610, PHG PJ610, PJ 610/240J EL |
| Bando rib-ace 660J | 260PJ | RB PJ 660, PHG PJ660, PJ 660/260J EL |
| Bando rib-ace 711J | 280PJ | RB PJ 711, PHG PJ711, PJ 711/280J EL |
| Bando rib-ace 723J | 285PJ | RB PJ 723, PHG PJ723 |
| Bando rib-ace 762J | 300PJ | RB PJ 762, PHG PJ762, PJ 762/300J EL |
| Bando rib-ace 787J | 310PJ | RB PJ 787, EL 790J, PHG PJ787 |
| Bando rib-ace 813J | 320PJ | RB PJ 813, PHG PJ813, PJ 813/320J EL |
| Bando rib-ace 838J | 330PJ | RB PJ 864, PHG PJ838 |
| Bando rib-ace 864J | 340PJ | RB PJ 895, PHG PJ864, PJ 864/340J EL |
| Bando rib-ace 914J | 360PJ | RB PJ 914, PHG PJ914, PJ 914/360J EL |
| Bando rib-ace 938J | 370PJ | RB PJ 944, PHG PJ938, PJ 944/369J EL |
| Bando rib-ace 960J | 378PJ | RB PJ 955, PHG PJ960 |
| Bando rib-ace 995J | 390PJ | RB PJ 965, PHG PJ995 |
| Bando rib-ace 1016J | 400PJ | RB PJ 990, PHG PJ1016, PJ 1016/400J EL |
| Bando rib-ace 1041J | 410PJ | RB PJ 1041, PHG PJ1041, PJ 1041/410J EL |
| Bando rib-ace 1059J | 417PJ | RB PJ 1059, PHG PJ1059 |
| Bando rib-ace 1080J | 425PJ | RB PJ 1080, PHG PJ1080 |
| Bando rib-ace 1092J | 430PJ | RB PJ 1092, PHG PJ1192, PJ 1092/430J EL |
| Bando rib-ace 1105J | 435PJ | RB PJ 1105, PHG PJ1105 |
| Bando rib-ace 1115J | 439PJ | RB PJ 1115, PJ1116, PHG PJ1115 |
| Bando rib-ace 1123J | 442PJ | RB PJ 1123, PHG PJ1123 |
| Bando rib-ace 1126J | 443PJ | RB PJ 1126, PHG PJ1126 |
| Bando rib-ace 1130J | 445PJ | RB PJ 1130, PHG PJ1130 |
| Bando rib-ace 1150J | 453PJ | RB PJ 1150, PHG PJ1150 |
| Bando rib-ace 1168J | 460PJ | RB PJ 1168, PHG PJ1168, PJ 1168/460J EL |
| Bando rib-ace 1200J | 472PJ | RB PJ 1200, PHG PJ1200 |
| Bando rib-ace 1222J | 481PJ | RB PJ 1222, PHG PJ1222 |
| Bando rib-ace 1233J | 485PJ | RB PJ 1233, PHG PJ1233 |
| Bando rib-ace 1244J | 490PJ | RB PJ 1244, PHG PJ1244, PJ 1244/490J EL |
| Bando rib-ace 1270J | 500PJ | RB PJ 1270, PHG PJ1270, PJ 1270/500J EL |
| Bando rib-ace 1301J | 513PJ | RB PJ 1301, PJ 1302, PHG PJ1301 |
| Bando rib-ace 1315J | 518PJ | RB PJ 1315, PHG PJ1315 |
| Bando rib-ace 1321J | 520PJ | RB PJ 1321, PHG PJ1321, PJ 1321/520J EL |
| Bando rib-ace 1355J | 533PJ | RB PJ 1355, PHG PJ1355 |
| Bando rib-ace 1372J | 540PJ | RB PJ 1372, PHG PJ1372 |
| Bando rib-ace 1397J | 550PJ | RB PJ 1397, PHG PJ1397, PJ 1397/550J EL |
| Bando rib-ace 1428J | 562PJ | RB PJ 1428, PHG PJ1428 |
| Bando rib-ace 1473J | 580PJ | RB PJ 1473, PHG PJ1473, PJ 1473/580J EL |
| Bando rib-ace 1549J | 610PJ | RB PJ 1549, PHG PJ1549, PJ 1549/610J EL |
| Bando rib-ace 1600J | 630PJ | RB PJ 1600, PHG PJ1600 |
| Bando rib-ace 1651J | 650PJ | RB PJ 1651, PHG PJ1651, PJ 1651/650J EL |
| Bando rib-ace 1663J | 655PJ | RB PJ 1663, PHG PJ1663 |
| Bando rib-ace 1752J | 690PJ | RB PJ 1752, PHG PJ1752 |
| Bando rib-ace 1854J | 730PJ | RB PJ 1845, PHG PJ1854, PJ 1854/730J EL |
| Bando rib-ace 1895J | 746PJ | RB PJ 1895, PHG PJ1895 |
| Bando rib-ace 1910J | 752PJ | RB PJ 1910, PHG PJ1910 |
| Bando rib-ace 1965J | 774PJ | RB PJ 1965, PHG PJ1965 |
| Bando rib-ace 1992J | 784PJ | RB PJ 1992, PHG PJ1992 |
| Bando rib-ace 2083J | 820PJ | RB PJ 2083, PHG PJ2083 |
| Bando rib-ace 2210J | 870PJ | RB PJ 2210, PHG PJ2210, PJ 2210/870J EL |
| Bando rib-ace 2337J | 920PJ | RB PJ 2337, PHG PJ2337, PJ 2337/920J EL |
| Bando rib-ace 2413J | 950PJ | RB PJ 2413, PHG PJ2413 |
| Bando rib-ace 2489J | 980PJ | RB PJ 2489, PHG PJ2489, PJ 2489/980J EL |
Стандартні довжини пасів PL
| маркування bando | дюйми | Допоміжне позначення |
| Bando rib-ace 954L | 375 PL | L 954, Micro-V 375L (954MM) |
| Bando rib-ace 991L | 390 PL | L 991, Micro-V 390L (991MM) |
| Bando rib-ace 1075L | 425 PL | L 1075, Micro-V 423L (1075MM) |
| Bando rib-ace 1270L | 500 PL | L 1270, Micro-V 500L (1270MM) |
| Bando rib-ace 1397L | 550 PL | L 1397, Micro-V 550L (1397MM) |
| Bando rib-ace 1422L | 560 PL | L 1422, Micro-V 560L (1422MM) |
| Bando rib-ace 1480L | 583 PL | L 1480 |

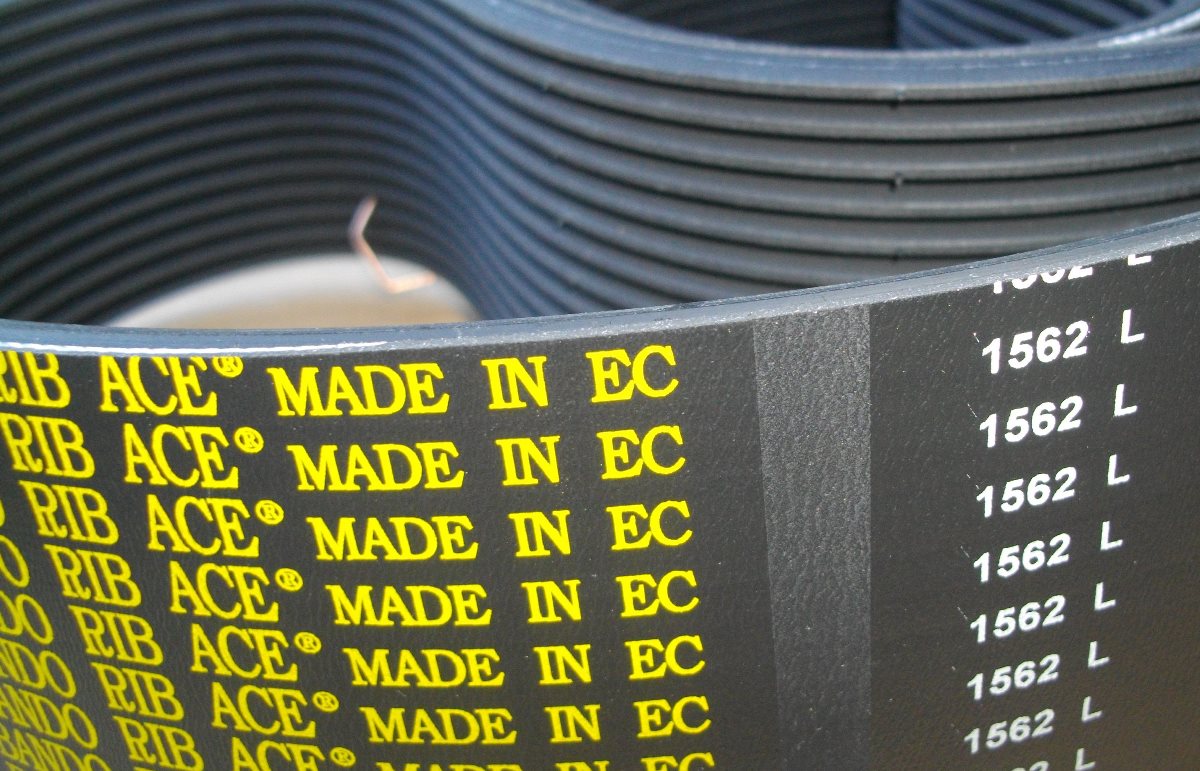

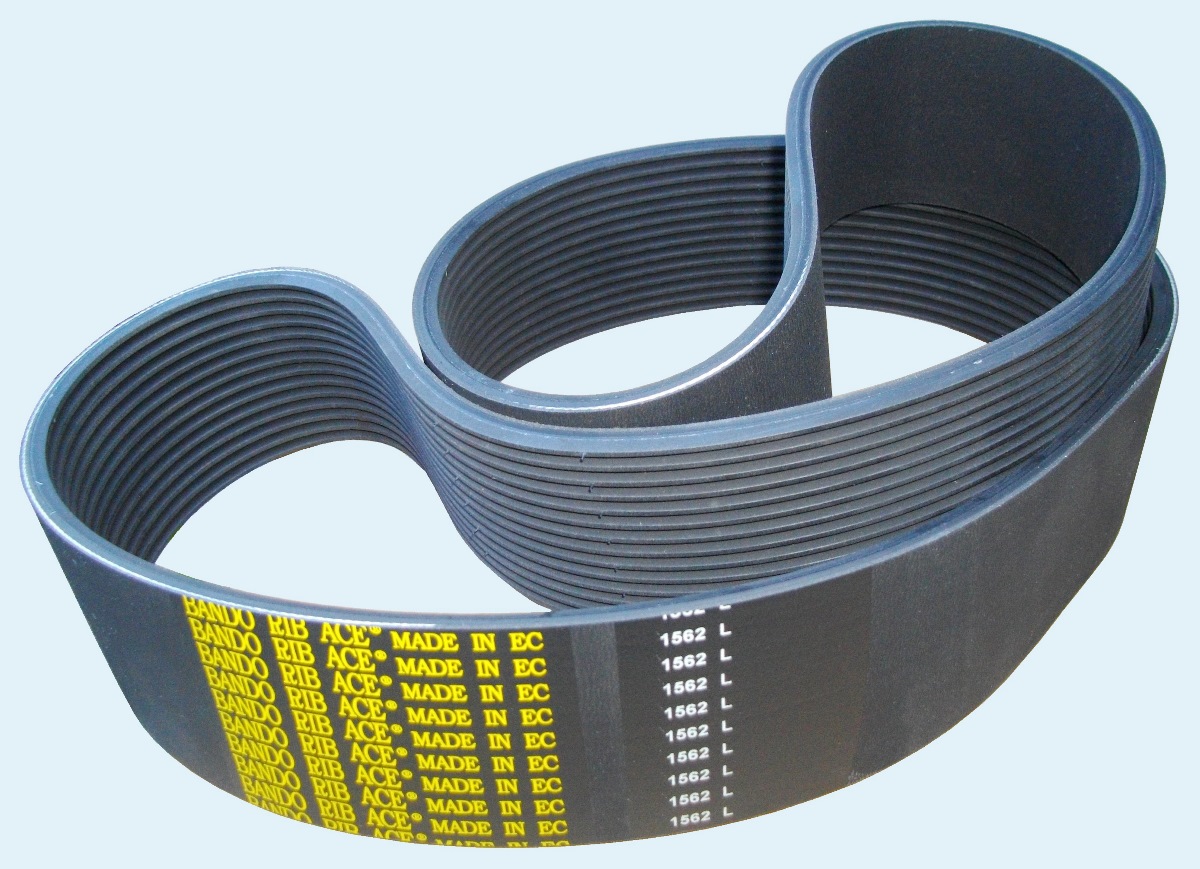

| Bando rib-ace 1562L | 615 PL | L 1562, Micro-V 615L (1562MM) |
| Bando rib-ace 1664L | 655 PL | L 1664, Micro-V 655L (1664MM) |
| Bando rib-ace 1715L | 675 PL | L 1715, Micro-V 675L (1715MM) |
| Bando rib-ace 1764L | 706 PL | L 1764, Micro-V 695L (1765MM) |
| Bando rib-ace 1803L | 710 PL | L 1803, Micro-V 710L (1803MM) |
| Bando rib-ace 1841L | 725 PL | L 1841, Micro-V 725L (1842MM) |
| Bando rib-ace 1943L | 765 PL | L 1943, Micro-V 765L (1943MM) |
| Bando rib-ace 1981L | 780 PL | L 1981, Micro-V 780L (1981MM) |
| Bando rib-ace 2020L | 795PL | L 2020, Micro-V 795L (2019MM) |
| Bando rib-ace 2070L | 815PL | L 2070, Micro-V 815L (2070MM) |
| Bando rib-ace 2096L | 825PL | L 2096, Micro-V 825L (2096MM) |
| Bando rib-ace 2134L | 840PL | L 2134, Micro-V 840L (2134MM) |
| Bando rib-ace 2197L | 865PL | L 2197, Micro-V 865L (2197MM) |
| Bando rib-ace 2235L | 880PL | L 2235, Micro-V 880L (2235MM) |
| Bando rib-ace 2324L | 915PL | L 2324, Micro-V 915L (2324MM) |
| Bando rib-ace 2362L | 930PL | L 2362, Micro-V 930L (2362MM) |
| Bando rib-ace 2476L | 975PL | L 2476, Micro-V 975L (2476MM) |
| Bando rib-ace 2515L | 990PL | L 2515, Micro-V 990L (2515MM) |
| Bando rib-ace 2705L | 1065PL | L 2705, Micro-V 1065L (2705MM) |
| Bando rib-ace 2743L | 1080PL | L 2743, Micro-V 1080L (2743MM) |
| Bando rib-ace 2845L | 1120PL | L 2845, Micro-V 1120L (2845MM) |
| Bando rib-ace 2895L | 1140PL | L 2895, Micro-V 1140L (2896MM) |
| Bando rib-ace 2921L | 1150PL | L 2921, Micro-V 1150L (2921MM) |
| Bando rib-ace 2997L | 1180PL | L 2997, Micro-V 1180L (2997MM) |
| Bando rib-ace 3086L | 1215PL | L 3086, Micro-V 1215L (3086MM) |
| Bando rib-ace 3124L | 1230PL | L 3124, Micro-V 1230L (3124MM) |
| Bando rib-ace 3289L | 1295PL | L 3289, Micro-V 1295L (3289MM) |
| Bando rib-ace 3327L | 1310PL | L 3327, Micro-V 1310L (3327MM) |
| Bando rib-ace 3492L | 1375PL | L 3492, Micro-V 1375L (3492MM) |
| Bando rib-ace 3696L | 1455PL | L 3696, Micro-V 1455L (2696MM) |
| Bando rib-ace 4051L | 1595PL | |
| Bando rib-ace 4191L | 1650PL | |
| Bando rib-ace 4470L | 1760PL | |
| Bando rib-ace 4622L | 1820PL | |
| Bando rib-ace 5029L | 1980PL | |
| Bando rib-ace 5385L | 2120PL | |
| Bando rib-ace 6096L | 2400PL |
Стандартні довжини поліклинових пасів Bando Rib-Ace PM
| Маркування | допоміжне позначення |
| Bando rib-ace 2286M | Micro-V 900M (2286MM), PM2286/900M EL |
| Bando rib-ace 2388M | Micro-V 940M (2388MM), PM2388/940M EL |
| Bando rib-ace 2515M | Micro-V 990M (2515MM), PM2515/990M EL |
| Bando rib-ace 2693M | Micro-V 1060M (2693MM), PM2693/1060M EL |
| Bando rib-ace 2832M | Micro-V 1115M (2832MM), PM2832/1115M EL |
| Bando rib-ace 2921M | Micro-V 1150M (2921MM), PM2921/1150M EL |
| Bando rib-ace 3010M | Micro-V 1185M (3010MM), PM3010/1185M EL |
| Bando rib-ace 3124M | Micro-V 1230M (3124MM), PM3124/1230M EL |
| Bando rib-ace 3327M | Micro-V 1310M (3327MM), PM3327/1310M EL |
| Bando rib-ace 3531M | Micro-V 1390M (3531MM), PM3531/1390M EL |
| Bando rib-ace 3734M | Micro-V 1470M (3734MM), PM3734/1470M EL |
| Bando rib-ace 4089M | Micro-V 1610M (4089MM), PM4089/1310M EL |
| Bando rib-ace 4191M | Micro-V 1650M (4191MM), PM4191/1650M EL |
| Bando rib-ace 4470M | Micro-V 1760M (4470MM), PM4470/1760M EL |
| Bando rib-ace 4648M | Micro-V 1830M (4648MM), PM4648/1830M EL |
| Bando rib-ace 5029M | Micro-V 1980M (5029MM), PM5029/1980M EL |
| Bando rib-ace 5410M | Micro-V 2130M (5410MM), PM5410/2130M EL |
| Bando rib-ace 6121M | Micro-V 2410M (6121MM), PM6121/5410M EL |
| Bando rib-ace 6883M | Micro-V 2710M (6883MM), PM6883/2710M EL |
| Bando rib-ace 7646M | Micro-V 3010M (7646MM), PM7646/3010M EL |
| Bando rib-ace 8408M | Micro-V 3310M (8408MM), PM8408/3310M EL |
| Bando rib-ace 9169M | Micro-V 3610M (9169MM), PM9169/3610M EL |
| Bando rib-ace 9931M | Micro-V 3910M (9931MM), PM9931/3910M EL |
| Bando rib-ace 10693M | Micro-V 4210M (10693MM), PM10693/4210M EL |
| Bando rib-ace 12217M | Micro-V 4810M (12217MM), PM12217/4810M EL |
| Bando rib-ace 13741M | Micro-V 5410M (13741MM), PM13741/5410M EL |
| Bando rib-ace 15266M | Micro-V 6010M (15266MM), PM15266/6010M EL |
В нашому асортименті ви знайдете альтернативу поліклиновим пасам Continental Contitech poly-v, SIT Hutchinson poly v, PIX-x'ceed, S-teknic, Mountain poly v-belt, Mitsuboshi Ribstar, Fenner PolyDrive plus, D&D Power Drive, Concar Polyrib, Binlong, Gates micro-v, Dayco, Optibelt-rb.
Для комплектації приводу ви зможете придбати поліклинові шківи, шо монтуються на конічні втулки, електродвигуни, редуктори та муфти. Інженери нашої компаніх допоможуть вам провести розрахунок пасових передач та нададуть всі необхідні технічні консультації.
Михайло Павінов
інженер
(098) 083-58-09
