УкраїнськаДвохрядна зірочка 06B-2 Sati

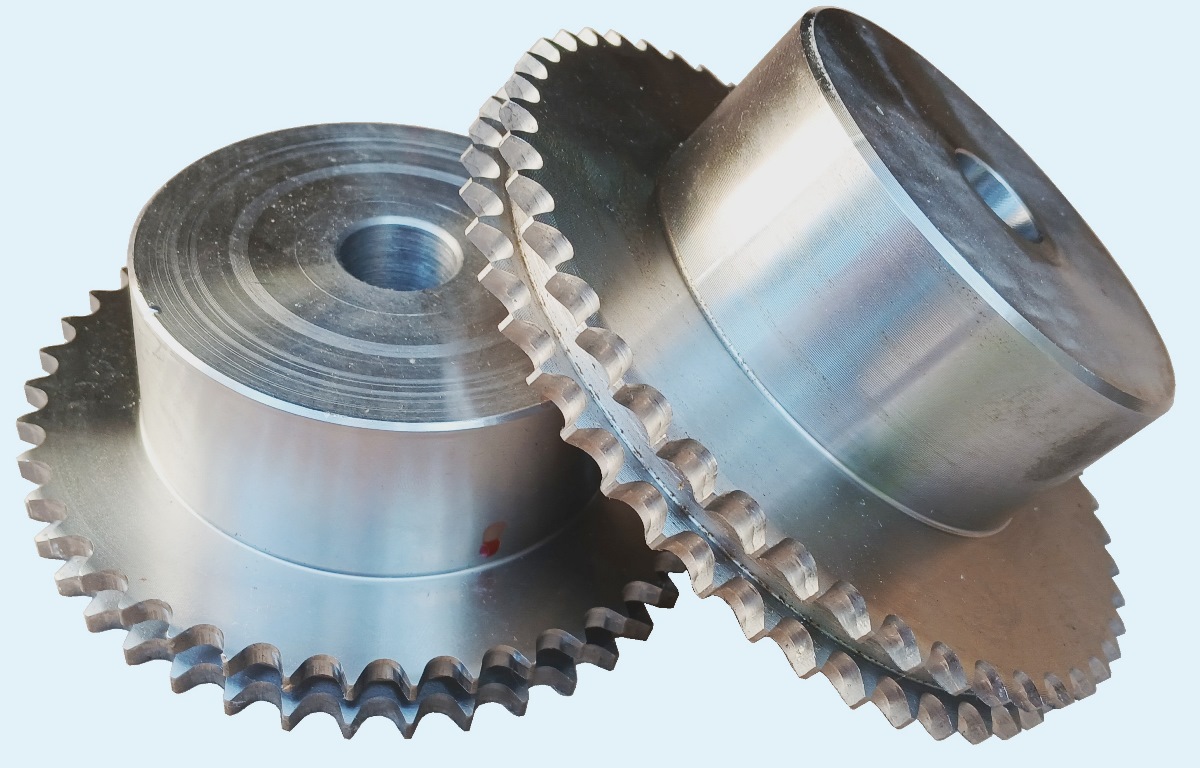

Двохрядна зірочка Sati для ланцюга 06B-2

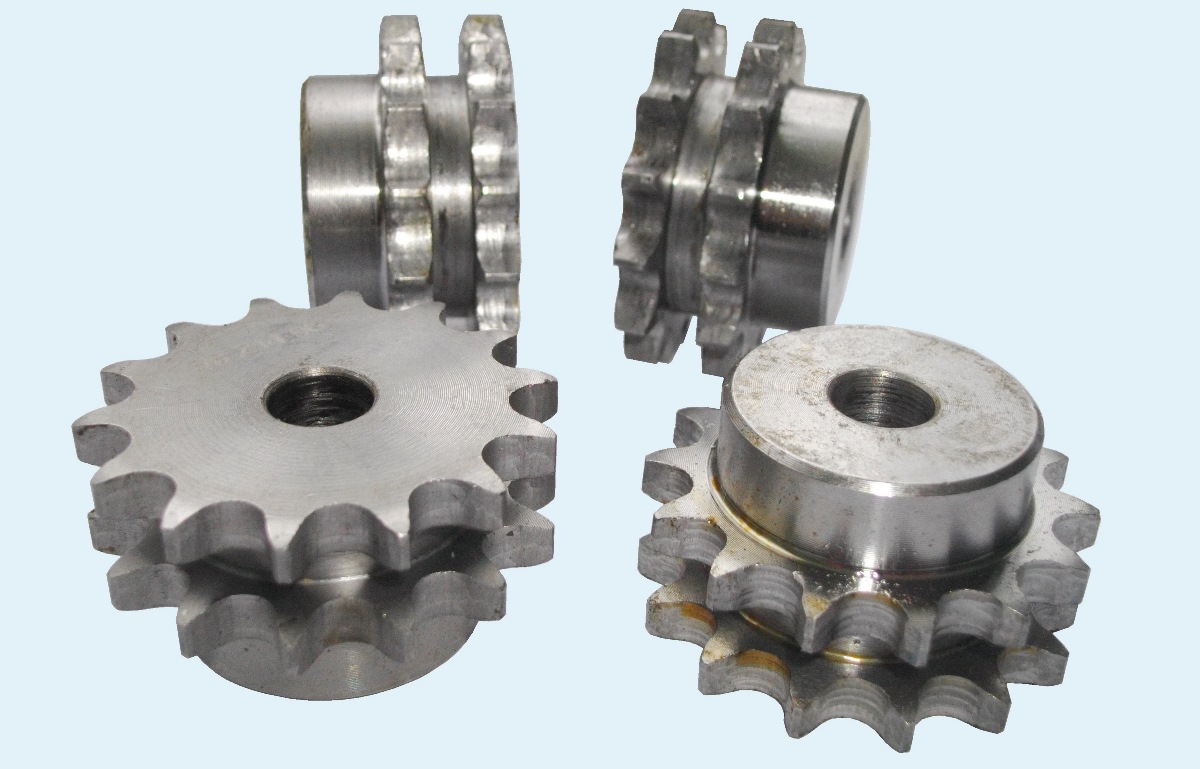

Двохрядні зірочки 06В2 виготовляються з вуглецевої сталі С45, без термічної обробки зуба і призначені для роботи з двохрядним лагнцюгом стантарту DIN 8167 (Британський стандарт). Крок ланцюга 06B-2 складає 9,525 мм, а діаметр ролика - 6,35 мм.
Розміри та маркування зірочок для двохрядних ланцюгів 06B2
| артикул | Z зубці | De, мм | Dp, мм | допоміжне позначення |
| Sati PD05008 | 8 | 28,0 | 24,89 | 9,525 06B-2 Z=8 |
| Sati PD05009 | 9 | 31,0 | 27,85 | 9,525 06B-2 Z=9 |
| Sati PD05010 | 10 | 34,0 | 30,82 | 9,525 06B-2 Z=10 |
| Sati PD05011 | 11 | 37,0 | 33,80 | 9,525 06B-2 Z=11 |
| Sati PD05012 | 12 | 40,0 | 36,80 | 9,525 06B-2 Z=12 |
| Sati PD05013 | 13 | 43,0 | 39,80 | 9,525 06B-2 Z=13 |
| Sati PD05014 | 14 | 46,3 | 42,80 | 9,525 06B-2 Z=14 |
| Sati PD05015 | 15 | 49,3 | 45,81 | 9,525 06B-2 Z=15 |
| Sati PD05016 | 16 | 52,3 | 48,82 | 9,525 06B-2 Z=16 |
| Sati PD05017 | 17 | 55,3 | 51,83 | 9,525 06B-2 Z=17 |
| Sati PD05018 | 18 | 58,3 | 54,85 | 9,525 06B-2 Z=18 |
| Sati PD05019 | 19 | 61,3 | 57,87 | 9,525 06B-2 Z=19 |
| Sati PD05020 | 20 | 64,3 | 60,89 | 9,525 06B-2 Z=20 |
| Sati PD05021 | 21 | 68,0 | 63,91 | 9,525 06B-2 Z=21 |
| Sati PD05022 | 22 | 71,0 | 66,93 | 9,525 06B-2 Z=22 |
| Sati PD05023 | 23 | 73,5 | 69,95 | 9,525 06B-2 Z=23 |
| Sati PD05024 | 24 | 77,0 | 72,97 | 9,525 06B-2 Z=24 |
| Sati PD05025 | 25 | 80,0 | 76,00 | 9,525 06B-2 Z=25 |
| Sati PD05026 | 26 | 83,0 | 79,02 | 9,525 06B-2 Z=26 |
| Sati PD05027 | 27 | 86,0 | 82,04 | 9,525 06B-2 Z=27 |
| Sati PD05028 | 28 | 89,0 | 85,07 | 9,525 06B-2 Z=28 |
| Sati PD05029 | 29 | 92,0 | 88,09 | 9,525 06B-2 Z=29 |
| Sati PD05030 | 30 | 94,7 | 91,12 | 9,525 06B-2 Z=30 |
| Sati PD05031 | 31 | 98,3 | 94,15 | 9,525 06B-2 Z=31 |
| Sati PD05032 | 32 | 101,3 | 97,17 | 9,525 06B-2 Z=32 |
| Sati PD05033 | 33 | 104,3 | 100,20 | 9,525 06B-2 Z=33 |
| Sati PD05034 | 34 | 107,3 | 103,23 | 9,525 06B-2 Z=34 |
| Sati PD05035 | 35 | 110,4 | 106,26 | 9,525 06B-2 Z=35 |
| Sati PD05036 | 36 | 113,4 | 109,29 | 9,525 06B-2 Z=36 |
| Sati PD05037 | 37 | 116,4 | 112,32 | 9,525 06B-2 Z=37 |
| Sati PD05038 | 38 | 119,5 | 115,34 | 9,525 06B-2 Z=38 |
| Sati PD05039 | 39 | 122,5 | 118,37 | 9,525 06B-2 Z=39 |
| Sati PD05040 | 40 | 125,5 | 121,40 | 9,525 06B-2 Z=40 |
| Sati PD05041 | 41 | 128,5 | 124,43 | 9,525 06B-2 Z=41 |
| Sati PD05042 | 42 | 131,6 | 127,46 | 9,525 06B-2 Z=42 |
| Sati PD05043 | 43 | 134,6 | 130,49 | 9,525 06B-2 Z=43 |
| Sati PD05044 | 44 | 137,6 | 133,52 | 9,525 06B-2 Z=44 |
| Sati PD05045 | 45 | 140,7 | 136,54 | 9,525 06B-2 Z=45 |
| Sati PD05047 | 47 | 146,7 | 142,61 | 9,525 06B-2 Z=47 |
| Sati PD05048 | 48 | 149,7 | 145,64 | 9,525 06B-2 Z=48 |
| Sati PD05049 | 49 | 152,7 | 148,66 | 9,525 06B-2 Z=49 |
| Sati PD05050 | 50 | 155,7 | 151,69 | 9,525 06B-2 Z=50 |
| Sati PD05051 | 51 | 158,7 | 154,72 | 9,525 06B-2 Z=51 |
| Sati PD05052 | 52 | 161,8 | 157,75 | 9,525 06B-2 Z=52 |
| Sati PD05054 | 54 | 167,8 | 163,82 | 9,525 06B-2 Z=54 |
| Sati PD05055 | 55 | 170,8 | 166,85 | 9,525 06B-2 Z=55 |
| Sati PD05056 | 56 | 173,8 | 169,88 | 9,525 06B-2 Z=56 |
| Sati PD05057 | 57 | 176,9 | 172,91 | 9,525 06B-2 Z=57 |
| Sati PD05060 | 60 | 186,0 | 181,99 | 9,525 06B-2 Z=60 |
| Sati PD05065 | 65 | 201,6 | 197,15 | 9,525 06B-2 Z=65 |
| Sati PD05070 | 70 | 216,7 | 212,30 | 9,525 06B-2 Z=70 |
| Sati PD05076 | 76 | 234,9 | 230,49 | 9,525 06B-2 Z=76 |
| Sati PD05090 | 90 | 277,4 | 272,93 | 9,525 06B-2 Z=90 |
| Sati PD05095 | 95 | 292,5 | 288,08 | 9,525 06B-2 Z=95 |
| Sati PD05114 | 114 | 349,5 | 345,68 | 9,525 06B-2 Z=114 |
Сталеві зірочки Sati мають високу точність та якість поверхні, довговічні, надійні, та добре працюють з ланцюгами різних типів - привідний ланцюг, ланцюг з прямими пластинами, нержавіючий ланцюг, ланцюг з аттачментом, нікельованими ланцюгами.
На сторінках нашого сайта ви можете завантажити PDF-каталоги зірочок, ланцюгів, направляючих та натяжних пристроїв. При необхідності проведення розрахунків та підбору різноманітних компонентів приводу - електродвигунів, редукторів, шківів, пасів, пружних муфт, монтажних втулок, безшпоночних муфт - звертайтесь з технічним завданням до наших інженерів.
