DS 14M зубчастий двохсторонній пас

Gates twin power

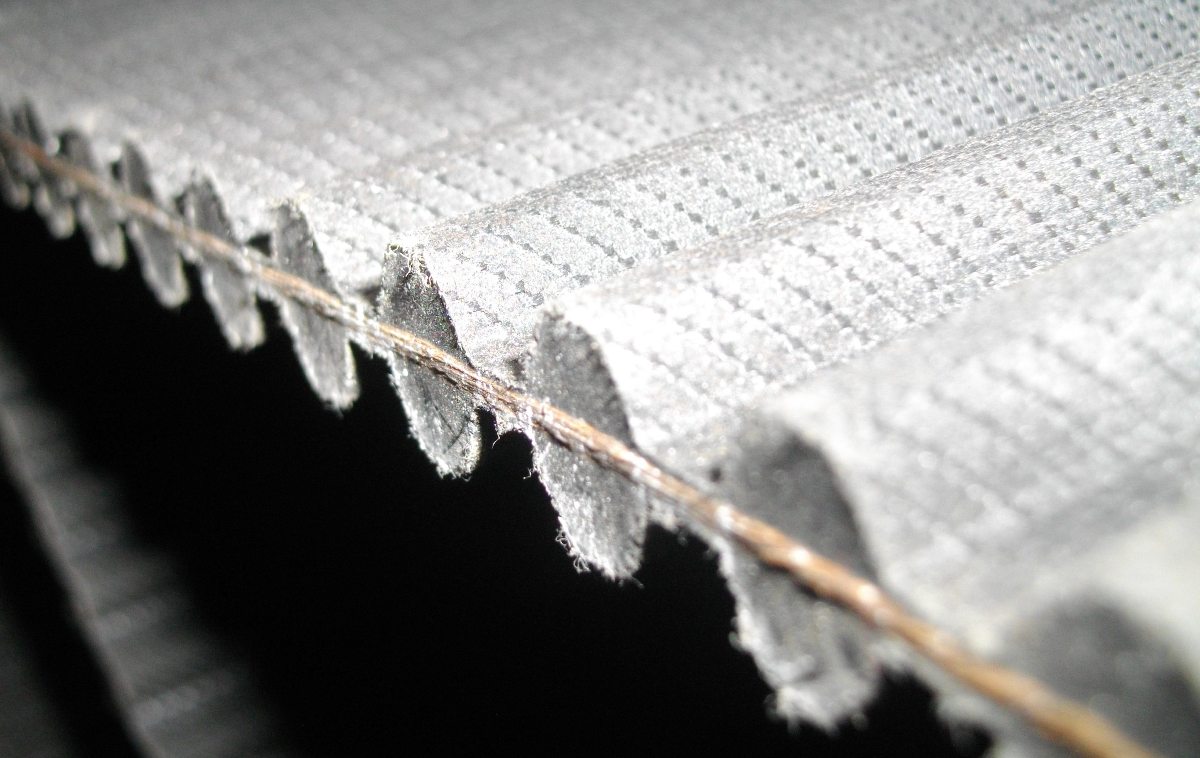

Привідний двохсторонній зубчастий пас Бандо (Японія) STS DS14M.

Зубчастий пас виготовлений з хлоропрену (синтетичної гуми) і має корд зі скловолокна. Зуб має захисне покриття з нейлонової тканини, що збільшує механічну стійкість зубчастого паса. Двохсторонні зубчасті паси використовуються для побудування приводів зі складною синхронізацією, в якій приймають участь 3 або більше валів.

Bando Японія

Двосторонні зубчасті паси Bando виотовляються різної ширини, найбільш популярними з них є 20, 40, 50, 55, 60, 80, 100, 110, 115, 120 мм. В залежності від ширини зубчасті паси маюь різне маркування і, відповідно, різну ціну.

  маркування Бандо довжина
 мм		 кількість
 зубів		 альтернатівні та допоміжні маркування
 DS14M 1108 1108 72 1108 D-HTD14M, 1108 D14M, PHG DS14M-1108
 DS14M 1120 1120 80 1120 D-HTD14M, 1120 D14M, PHG DS14M-1120
 DS14M 1190 1190 85 1190 D-HTD14M, 1190 D14M, PHG DS14M-1190
 DS14M 1246 1246 89 1246 D-HTD14M, 1246 D14M, PHG DS14M-1246
 DS14M 1400 1400 100 1400 D-HTD14M, 1400 D14M, PHG DS14M-1400
 DS14M 1540 1540 110 1540 D-HTD14M, 1540 D14M, PHG DS14M-1540
 DS14M 1610 1610 115 1610 D-HTD14M, 1610 D14M, PHG DS14M-1610
 DS14M 1652 1652 118 1652 D-HTD14M, 1652 D14M, PHG DS14M-1652
 DS14M 1778 1778 127 1778 D-HTD14M, 1778 D14M, PHG DS14M-1778
 DS14M 1806 1806 129 1806 D-HTD14M, 1806 D14M, PHG DS14M-1806
 DS14M 1890 1890 135 1890 D-HTD14M, 1890 D14M, PHG DS14M-1890
 DS14M 1904 1904 136 1904 D-HTD14M, 1904 D14M, PHG DS14M-1904
 DS14M 2002 2002 143 2002 D-HTD14M, 2002 D14M, PHG DS14M-2002
 DS14M 2100 2100 150 2100 D-HTD14M, 2100 D14M, PHG DS14M-2100
 DS14M 2240 2240 160 2240 D-HTD14M, 2240 D14M, PHG DS14M-2240
 DS14M 2310 2310 165 2310 D-HTD14M, 2310 D14M, PHG DS14M-2310
 DS14M 2380 2380 170 2380 D-HTD14M, 2380 D14M, PHG DS14M-2380
 DS14M 2450 2450 175 2450 D-HTD14M, 2450 D14M, PHG DS14M-2450
 DS14M 2506 2506 179 2506 D-HTD14M, 2506 D14M, PHG DS14M-2506
 DS14M 2590 2590 185 2590 D-HTD14M, 2590 D14M, PHG DS14M-2590
