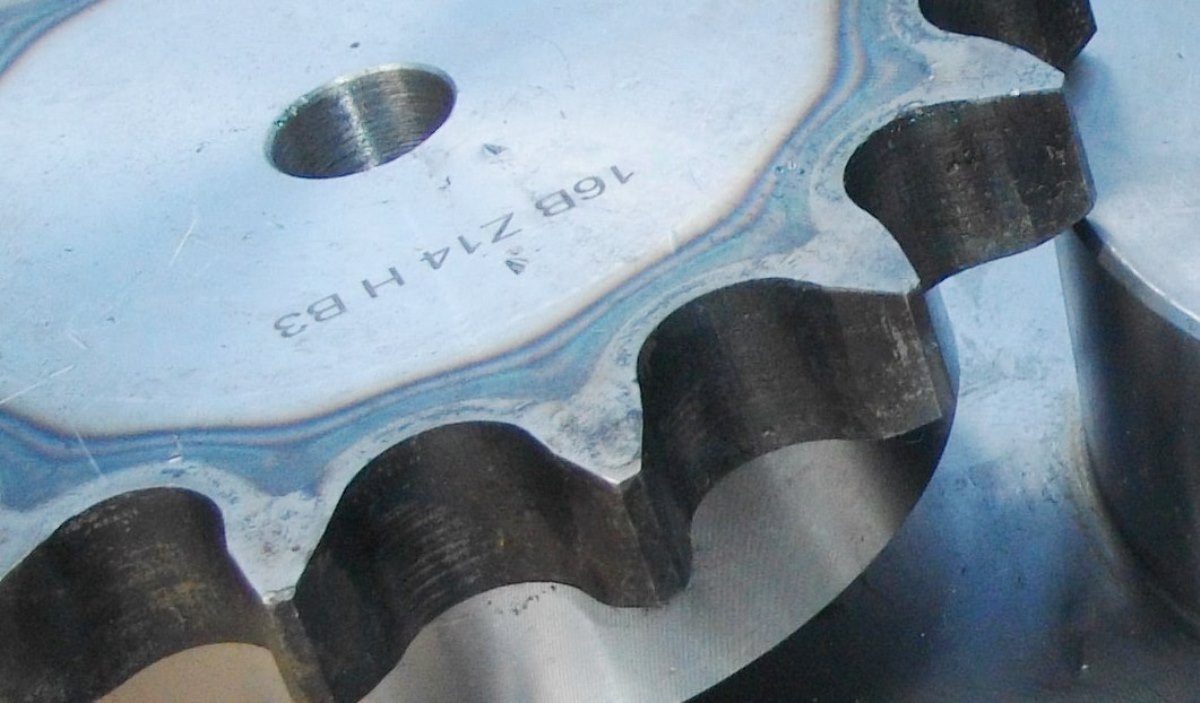

Однорядная закалённая звёздочка 16B-1

Купить звёздочки для цепей

Цепные звёздочки Sati под цепь 16B-1 (шаг 25,4 мм) предназначены для работы в более жёстких условиях, чем звёздочки без термообработки. Изготовлены звёздочки из стали С45, ступица не термообработана, поэтому вы сможете легко расточить её до нужного размера (либо заказать обработку отвестия).
Твёрдость закалённого слоя - порядка HRC 50.

звёздочка для пр-25,4

Основные размеры звёздочек 16В1 с закалённым зубом:

артикул SATI		Z зубья	Dp, мм	De, мм	D, мм	d, мм	H, мм	дополнительная маркировка
Sati PS12T08	1"X17,02 Z=8	8	66,37	77,00	16	42	35	QPH16B1-008, PHS 16B-1BH8
Sati PS12T09	1"X17,02 Z=9	9	74,27	85,00	16	50	35	QPH16B1-009, PHS 16B-1BH9
Sati PS12T10	1"X17,02 Z=10	10	82,19	93,00	16	55	35	QPH16B1-010, PHS 16B-1BH10
Sati PS12T11	1"X17,02 Z=11	11	90,14	99,50	20	61	40	QPH16B1-011, PHS 16B-1BH11
Sati PS12T12	1"X17,02 Z=12	12	98,14	109,00	20	69	40	QPH16B1-012, PHS 16B-1BH12
Sati PS12T13	1"X17,02 Z=13	13	106,12	117,00	20	78	40	QPH16B1-013, PHS 16B-1BH13
Sati PS12T14	1"X17,02 Z=14	14	114,15	125,00	20	84	40	QPH16B1-014, PHS 16B-1BH14
Sati PS12T15	1"X17,02 Z=15	15	122,17	133,00	20	92	40	QPH16B1-015, PHS 16B-1BH15
Sati PS12T16	1"X17,02 Z=16	16	130,20	141,00	20	100	45	QPH16B1-016, PHS 16B-1BH16
Sati PS12T17	1"X17,02 Z=17	17	138,22	149,00	20	100	45	QPH16B1-017, PHS 16B-1BH17
Sati PS12T18	1"X17,02 Z=18	18	146,28	157,00	20	100	45	QPH16B1-018, PHS 16B-1BH18
Sati PS12T19	1"X17,02 Z=19	19	154,33	165,20	20	100	45	QPH16B1-019, PHS 16B-1BH19
Sati PS12T20	1"X17,02 Z=20	20	162,38	173,20	20	100	45	QPH16B1-020, PHS 16B-1BH20
Sati PS12T21	1"X17,02 Z=21	21	170,43	181,20	25	110	50	QPH16B1-021, PHS 16B-1BH21
Sati PS12T22	1"X17,02 Z=22	22	178,48	189,30	25	110	50	QPH16B1-022, PHS 16B-1BH22
Sati PS12T23	1"X17,02 Z=23	23	186,53	197,50	25	110	50	QPH16B1-023, PHS 16B-1BH23
Sati PS12T24	1"X17,02 Z=24	24	194,59	205,50	25	110	50	QPH16B1-024, PHS 16B-1BH24
Sati PS12T25	1"X17,02 Z=25	25	202,66	213,50	25	110	50	QPH16B1-025, PHS 16B-1BH25
Sati PS12T26	1"X17,02 Z=26	26	210,72	221,60	25	120	50	QPH16B1-026
Sati PS12T27	1"X17,02 Z=27	27	218,79	229,60	25	120	50	QPH16B1-027
Sati PS12T28	1"X17,02 Z=28	28	226,85	237,70	25	120	50	QPH16B1-028
Sati PS12T29	1"X17,02 Z=29	29	234,92	245,80	25	120	50	QPH16B1-029
Sati PS12T30	1"X17,02 Z=30	30	243,00	254,00	25	120	50	QPH16B1-030
Sati PS12T32	1"X17,02 Z=32	32	259,13	270,00	25	120	50	QPH16B1-032
Sati PS12T34	1"X17,02 Z=34	34	275,28	287,00	25	120	50	QPH16B1-034
Sati PS12T35	1"X17,02 Z=35	35	283,36	296,20	25	120	50	QPH16B1-035
Sati PS12T36	1"X17,02 Z=36	36	291,44	304,60	25	120	50	QPH16B1-036
Sati PS12T38	1"X17,02 Z=38	38	307,59	320,70	25	120	50	QPH16B1-038
Sati PS12T40	1"X17,02 Z=40	40	323,73	336,90	25	120	50	QPH16B1-040

Важно акцентировать ваше внимание, что звёздочки для цепи 16В-1 совместимы не только с базовой цепью, но и с её вариациями - цепь с прямымы пластинами, цепь с полым пальцем, цепь с аттачментом, поворотная цепь, цепь для транспортёров дерева, сальниковая цепь, оцинкованная цепь, нержавеющая цепь.

Для построения редукторных механизмов и различных транспортёров вы можете купить направляющие цепей, натяжители цепей, звёздочки для натяжителей, электродвигатели, редукторы, мотор редукторы, зубчатые шкивы, зубчатые ремни, обгонные муфты, карданные валы и упругие муфты.

На страницах нашего сайта вы можете скачать PDF-каталоги звёздочек и цепей, вспомогательную техническую литературу. При необходимости проведения расчётов цепных передач и ременных передач - обращайтесь с техническим заданием к нашим инженерам.
