Зубчаті метричні паси Bando Т2,5 Т5, Т10

Optibelt alpha T5

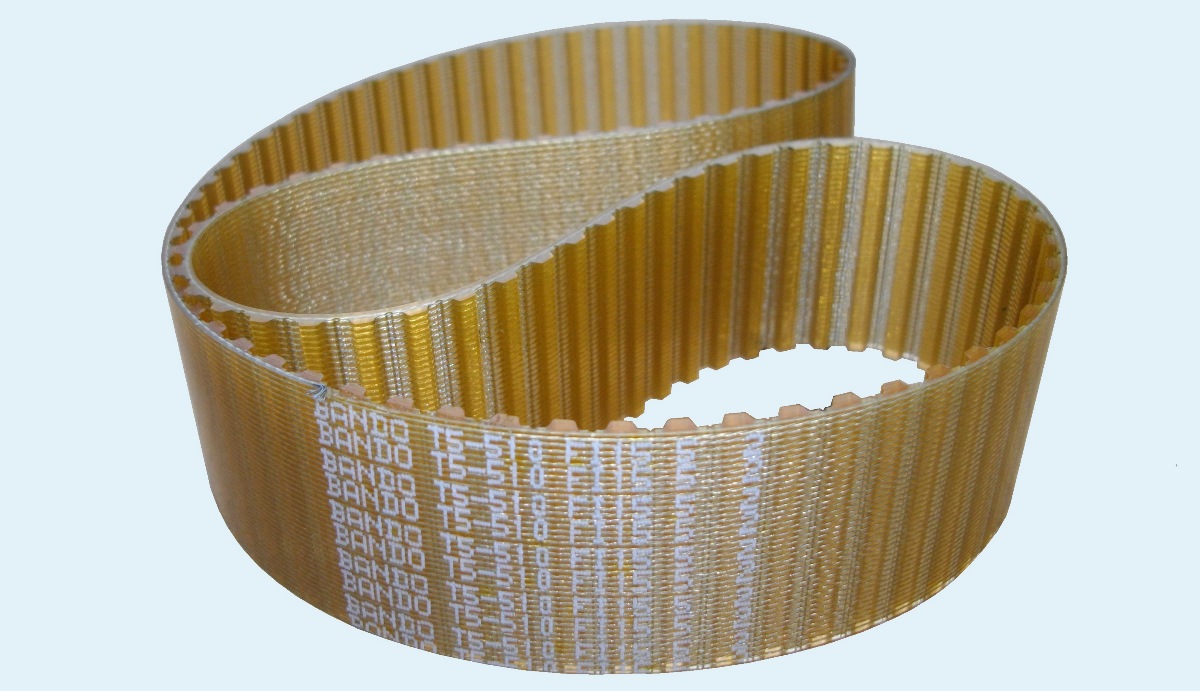

Метричні зубчасті паси Bando

Зубчасті паси Bando Bancollan T2.5, T5, T10 виготовляються з поліуретану та мають сталевий корд. Форма зуба трапецієвидна. Опціонально можливо виготовлення зубчастих пасів з кевларовим (арамідним) кордом.

размеры зубчатых ремней

Тип Крок,
 Р, мм		 Висота паса,
 Н1, мм		 Висота зуба,
 Н2, мм		 Ширина,
 W, мм		 кут
 профіля
 T 2.5 Bancollan2,51,300,701,040
 T 5 Bancollan5,02,201,201,840
 T 10 Bancollan10,04,502,503,540
 T20 20.040

Розміри та маркування зубчастих пасів Bando Т2,5

 маркування паса
 Bando		 зубці допоміжне маркування
 Synchro-link T2,5-120 z=48 Synchroflex t2,5/120
 Synchro-link T2,5-145 z=58 Synchroflex t2,5/145
 Synchro-link T2,5-160 z=64 Synchroflex t2,5/160
 Synchro-link T2,5-177,5 z=71 Synchroflex t2,5/177,5
 Synchro-link T2,5-200 z=80 Synchroflex t2,5/200
 Synchro-link T2,5-230 z=92 Synchroflex t2,5/230
 Synchro-link T2,5-245 z=98 Synchroflex t2,5/245
 Synchro-link T2,5-265 z=106 Synchroflex t2,5/265
 Synchro-link T2,5-285 z=114 Synchroflex t2,5/285
 Synchro-link T2,5-305 z=122 Synchroflex t2,5/305
 Synchro-link T2,5-317,5 z=127 Synchroflex t2,5/317,5
 Synchro-link T2,5-330 z=132 Synchroflex t2,5/330
 Synchro-link T2,5-380 z=152 Synchroflex t2,5/380
 Synchro-link T2,5-420 z=168 Synchroflex t2,5/420
 Synchro-link T2,5-480 z=192 Synchroflex t2,5/480
 Synchro-link T2,5-492,5 z=197 Synchroflex t2,5/492,5
 Synchro-link T2,5-500 z=200 Synchroflex t2,5/500
 Synchro-link T2,5-600 z=240 Synchroflex t2,5/600
 Synchro-link T2,5-620 z=248 Synchroflex t2,5/620
 Synchro-link T2,5-650 z=260 Synchroflex t2,5/650
 Synchro-link T2,5-780 z=312 Synchroflex t2,5/780
 Synchro-link T2,5-915 z=366 Synchroflex t2,5/915
 Synchro-link T2,5-950 z=380 Synchroflex t2,5/950
 Synchro-link T2,5-1750 z=700 Synchroflex t2,5/1750

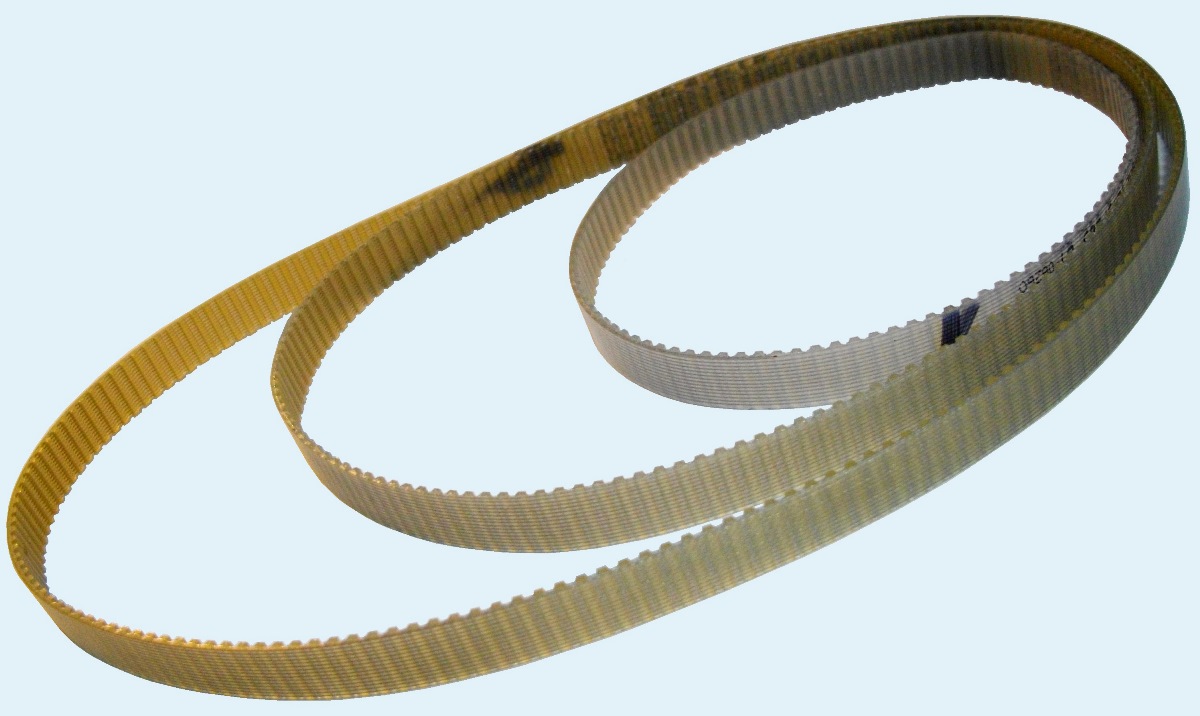

Synchroflex T5

Розміри та маркування зубчастих пасів Bando Т5

 маркування паса
 Bando		 Зубці допоміжне маркування
 Synchro-link T5-120 z=24
 Synchro-link T5-150 z=30 Synchro-Power t5-150
 Synchro-link T5-165 z=33 alpha t5/165, Synchro-Power t5-165
 Synchro-link T5-180 z=36 Synchro-Power t5-180
 Synchro-link T5-185 z=37 alpha t5/185, Synchro-Power t5-185
 Synchro-link T5-200 z=40 alpha t5/200, Synchro-Power t5-200
 Synchro-link T5-210 z=42
 Synchro-link T5-215 z=43 alpha t5/215, Synchro-Power t5-215
 Synchro-link T5-220 z=44 alpha t5/220, Synchro-Power t5-220
 Synchro-link T5-225 z=45 alpha t5/225, Synchro-Power t5-225
 Synchro-link T5-245 z=49 alpha t5/245, Synchro-Power t5-245
 Synchro-link T5-250 z=50 alpha t5/250, Synchro-Power t5-250
 Synchro-link T5-255 z=51 alpha t5/255, Synchro-Power t5-255
 Synchro-link T5-260 z=52 alpha t5/260, Synchro-Power t5-260
 Synchro-link T5-270 z=54 alpha t5/270, Synchro-Power t5-270
 Synchro-link T5-280 z=56 alpha t5/280, Synchro-Power t5-280
 Synchro-link T5-295 z=59 alpha t5/295, Synchro-Power t5-295
 Synchro-link T5-300 z=60 alpha t5/300
 Synchro-link T5-305 z=61 alpha t5/305, Synchro-Power t5-305
 Synchro-link T5-325 z=65 alpha t5/325
 Synchro-link T5-330 z=66 alpha t5/330, Synchro-Power t5-330
 Synchro-link T5-340 z=68 alpha t5/340, Synchro-Power t5-340
 Synchro-link T5-350 z=70 alpha t5/350, Synchro-Power t5-350
 Synchro-link T5-355 z=71 alpha t5/355, Synchro-Power t5-355
 Synchro-link T5-365 z=73 alpha t5/365, Synchro-Power t5-365
 Synchro-link T5-375 z=75 alpha t5/375
 Synchro-link T5-390 z=78 alpha t5/390, Synchro-Power t5-390
 Synchro-link T5-400 z=80 alpha t5/400, Synchro-Power t5-400
 Synchro-link T5-410 z=82 alpha t5/410, Synchro-Power t5-410
 Synchro-link T5-420 z=84 alpha t5/420, Synchro-Power t5-420
 Synchro-link T5-425 z=85 alpha t5/425
 Synchro-link T5-440 z=88 alpha t5/440
 Synchro-link T5-445 z=89 alpha t5/445, Synchro-Power t5-445
 Synchro-link T5-450 z=90 alpha t5/450, Synchro-Power t5-450
 Synchro-link T5-455 z=91 alpha t5/455, Synchro-Power t5-455
 Synchro-link T5-460 z=92 alpha t5/460
 Synchro-link T5-475 z=95 alpha t5/475, Synchro-Power t5-475
 Synchro-link T5-480 z=96 alpha t5/480, Synchro-Power t5-480
 Synchro-link T5-500 z=100 alpha t5/500, Synchro-Power t5-500
 Synchro-link T5-510 z=102 alpha t5/510, Synchro-Power t5-510
 Synchro-link T5-515 z=103
 Synchro-link T5-525 z=105 alpha t5/525, Synchro-Power t5-525
 Synchro-link T5-545 z=109 alpha t5/545, Synchro-Power t5-545
 Synchro-link T5-550 z=110 alpha t5/550, Synchro-Power t5-550
 Synchro-link T5-560 z=112 alpha t5/560, Synchro-Power t5-560
 Synchro-link T5-575 z=115 alpha t5/575, Synchro-Power t5-575
 Synchro-link T5-590 z=118 alpha t5/590
 Synchro-link T5-600 z=120 alpha t5/600
 Synchro-link T5-610 z=122 alpha t5/610, Synchro-Power t5-610
 Synchro-link T5-620 z=124 alpha t5/620, Synchro-Power t5-620
 Synchro-link T5-625 z=125 alpha t5/625
 Synchro-link T5-630 z=126 alpha t5/630, Synchro-Power t5-630
 Synchro-link T5-640 z=128 alpha t5/640, Synchro-Power t5-640
 Synchro-link T5-650 z=130 alpha t5/650, Synchro-Power t5-650
 Synchro-link T5-660 z=132 alpha t5/660, Synchro-Power t5-660
 Synchro-link T5-675 z=135 alpha t5/675, Synchro-Power t5-675
 Synchro-link T5-690 z=138 alpha t5/690, Synchro-Power t5-690
 Synchro-link T5-700 z=140 alpha t5/700, Synchro-Power t5-700
 Synchro-link T5-720 z=144 alpha t5/720, Synchro-Power t5-720
 Synchro-link T5-725 z=145 alpha t5/725, Synchro-Power t5-725
 Synchro-link T5-750 z=150 alpha t5/750, Synchro-Power t5-750
 Synchro-link T5-765 z=153
 Synchro-link T5-780 z=156 alpha t5/780, Synchro-Power t5-780
 Synchro-link T5-800 z=160 alpha t5/800, Synchro-Power t5-800
 Synchro-link T5-815 z=163 alpha t5/815, Synchro-Power t5-815
 Synchro-link T5-830 z=166
 Synchro-link T5-840 z=168 alpha t5/840, Synchro-Power t5-840
 Synchro-link T5-850 z=170 alpha t5/850, Synchro-Power t5-850
 Synchro-link T5-860 z=172 alpha t5/860
 Synchro-link T5-885 z=177
 Synchro-link T5-900 z=180 alpha t5/900, Synchro-Power t5-900
 Synchro-link T5-920 z=184
 Synchro-link T5-940 z=188 alpha t5/940, Synchro-Power t5-940
 Synchro-link T5-990 z=198 alpha t5/990, Synchro-Power t5-990
 Synchro-link T5-1000 z=200 alpha t5/1000
 Synchro-link T5-1075 z=215 alpha t5/1075, Synchro-Power t5-1075
 Synchro-link T5-1100 z=220 alpha t5/1100, Synchro-Power t5-1100
 Synchro-link T5-1140 z=228 alpha t5/1140
 Synchro-link T5-1160 z=232
 Synchro-link T5-1200 z=240
 Synchro-link T5-1215 z=243 alpha t5/1215, Synchro-Power t5-1215
 Synchro-link T5-1275 z=255
 Synchro-link T5-1280 z=256
 Synchro-link T5-1315 z=263 alpha t5/1315, Synchro-Power t5-1315
 Synchro-link T5-1350 z=270 alpha t5/1350
 Synchro-link T5-1355 z=271
 Synchro-link T5-1380 z=276 alpha t5/1380, Synchro-Power t5-1380
 Synchro-link T5-1440 z=288 alpha t5/1440
 Synchro-link T5-1470 z=294
 Synchro-link T5-1500 z=300
 Synchro-link T5-1580 z=316
 Synchro-link T5-1955 z=391

 Optibelt alpha torque T10

Розміри та маркування зубчастих пасів Bando Т10

 маркування паса
 Bando		 Количество
 зубов, Z		 допоміжне маркування
 Synchro-link T10 260 z=26 alpha torque T10/260-ST
 Synchro-link T10 370 z=37 alpha torque T10/370-ST
 Synchro-link T10 400 z=40 alpha torque T10/400-ST
 Synchro-link T10 410 z=41 alpha torque T10/410-ST
 Synchro-link T10 440 z=44 alpha torque T10/440-ST
 Synchro-link T10 450 z=45 alpha torque T10/450-ST
 Synchro-link T10 500 z=50 alpha torque T10/500-ST
 Synchro-link T10 530 z=53 alpha torque T10/520-ST
 Synchro-link T10 560 z=56 alpha torque T10/560-ST
 Synchro-link T10 610 z=61 alpha torque T10/610-ST
 Synchro-link T10 630 z=63 alpha torque T10/630-ST
 Synchro-link T10 660 z=66 alpha torque T10/660-ST
 Synchro-link T10 690 z=69 alpha torque T10/690-ST
 Synchro-link T10 700 z=70 alpha torque T10/700-ST
 Synchro-link T10 720 z=72 alpha torque T10/720-ST
 Synchro-link T10 750 z=75 alpha torque T10/750-ST
 Synchro-link T10 780 z=78 alpha torque T10/780-ST
 Synchro-link T10 810 z=81 alpha torque T10/810-ST
 Synchro-link T10 840 z=84 alpha torque T10/840-ST
 Synchro-link T10 880 z=88 alpha torque T10/880-ST
 Synchro-link T10 890 z=89 alpha torque T10/890-ST
 Synchro-link T10 900 z=90 alpha torque T10/900-ST
 Synchro-link T10 920 z=92 alpha torque T10/920-ST
 Synchro-link T10 960 z=96 alpha torque T10/960-ST
 Synchro-link T10 970 z=97 alpha torque T10/970-ST
 Synchro-link T10 980 z=98 alpha torque T10/980-ST
 Synchro-link T10 1000 z=100 alpha torque T10/1000-ST
 Synchro-link T10 1010 z=101 alpha torque T10/1010-ST
 Synchro-link T10 1080 z=108 alpha torque T10/1080-ST
 Synchro-link T10 1100 z=110 alpha torque T10/1100-ST
 Synchro-link T10 1110 z=111 alpha torque T10/1110-ST
 Synchro-link T10 1140 z=114 alpha torque T10/1140-ST
 Synchro-link T10 1150 z=115 alpha torque T10/1150-ST
 Synchro-link T10 1210 z=121 alpha torque T10/1210-ST
 Synchro-link T10 1240 z=124 alpha torque T10/1240-ST
 Synchro-link T10 1250 z=125 alpha torque T10/1250-ST
 Synchro-link T10 1300 z=130 alpha torque T10/1300-ST
 Synchro-link T10 1320 z=132 alpha torque T10/1320-ST
 Synchro-link T10 1350 z=135 alpha torque T10/1350-ST
 Synchro-link T10 1390 z=139 alpha torque T10/1390-ST
 Synchro-link T10 1400 z=140 alpha torque T10/1400-ST
 Synchro-link T10 1420 z=142 alpha torque T10/1420-ST
 Synchro-link T10 1440 z=144 alpha torque T10/1440-ST
 Synchro-link T10 1450 z=145 alpha torque T10/1450-ST
 Synchro-link T10 1460 z=146 alpha torque T10/1460-ST
 Synchro-link T10 1500 z=150 alpha torque T10/1500-ST
 Synchro-link T10 1560 z=156 alpha torque T10/1560-ST
 Synchro-link T10 1600 z=160 alpha torque T10/1600-ST
 Synchro-link T10 1610 z=161 alpha torque T10/1610-ST
 Synchro-link T10 1750 z=175 alpha torque T10/1750-ST
 Synchro-link T10 1780 z=178 alpha torque T10/1780-ST
 Synchro-link T10 1800 z=180 alpha torque T10/1800-ST
 Synchro-link T10 1880 z=188 alpha torque T10/1880-ST
 Synchro-link T10 1960 z=196 alpha torque T10/1960-ST
 Synchro-link T10 2250 z=225 alpha torque T10/2250-ST

Ширина зубчатого паса Bando зазвичай не вказується. Стандартний розмір може складати 16, 20, 25, 32, 50 мм. Під замовлення можна виготовити будь яку ширину.

Megadyne Megapower T10

Команія Бандо, Японія, має великий досвід виготовлення привідних пасів з поліуретану і в асортимент входять: поліуретанові круглі паси, поліклинові поліуретанові паси, ширококутові поліуретанові паси, зубчасті паси з кевларовим кордом, рулонні зубчасті паси.

На нашому складі ви знайдете альтернативу привідни пасам Optibelt Alpha torque, Contitech Synchroflex, Gates powergrip, Mitsuboshi, Megadyne Megapower, Brecoflex, Elatech.

Bando T10

На сторінках нашого сайта ви можете завантажити PDF-каталоги зубчастих пасів, зубчастих шкіквів, направляючих та різноманітні мануали.Якщо вам необхідна допомога в розрахунках пасових передач, ланцюгових передач, підборі електродвигунів, редукторів та пружних муфт - звертайтесь з технічним завданням до наших інженерів.
