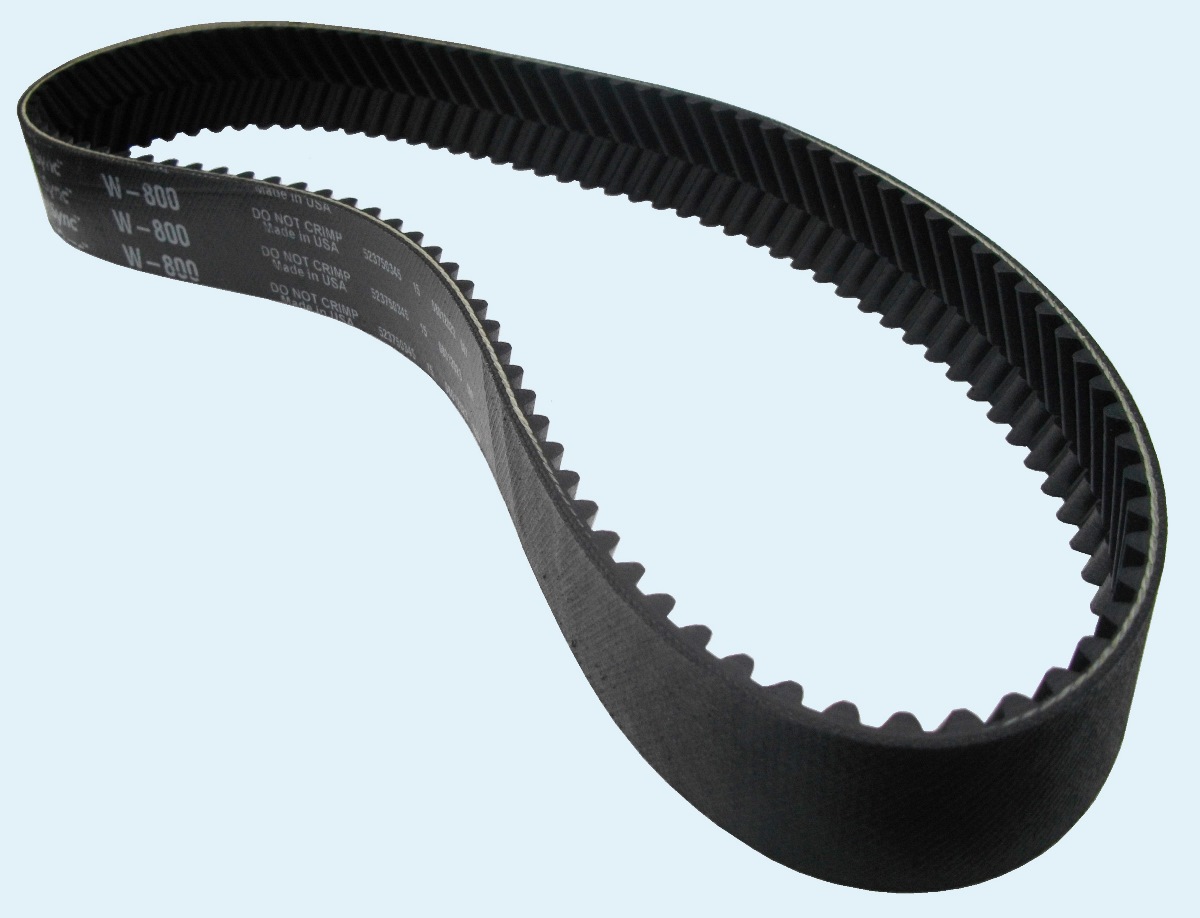

Зубчастий пас з шевронним зубом

зубчатый ремень с шевронным зубом

Зубчасті паси з шевронним зубом та кевларовим кордом.

Незважаючи на незвичайну конструкцію, шевронні  паси можна зустріти як в північноамериканському, так і в європейському обладнанні. До переваг зубчастих пасів Contitech SilentSync / GoodYear Eagle можна віднести тиху роботу, відсутність направляючих шайб на шківах, висока максимальна швидкість роботи.

Маркування пасів SilentSync з шевронним зубом та кроком 8 мм

 Yellow (жовтий)
 ширина 16 мм		 White (білий)
 ширина 32 мм		 Purple (пурпупный)
 ширина 64 мм		 кількість
 зубів		 довжина,
 мм
 SilentSync Y-640 SilentSync W-640  80 640
 SilentSync Y-720 SilentSync W-720 SilentSync P-720 90 720
 SilentSync Y-800 SilentSync W-800 SilentSync P-800 100 800
 SilentSync Y-896 SilentSync W-896 SilentSync P-896 112 896
 SilentSync Y-1000 SilentSync W-1000 SilentSync P-1000 125 1000
 SilentSync Y-1120 SilentSync W-1120 SilentSync P-1120 140 1120
 SilentSync Y-1200 SilentSync W-1200 SilentSync P-1200 150 1200
 SilentSync Y-1280 SilentSync W-1280 SilentSync P-1280 160 1280
 SilentSync Y-1440 SilentSync W-1440 SilentSync P-1440 180 1440
 SilentSync Y-1600 SilentSync W-1600 SilentSync P-1600 200 1600
 SilentSync Y-1792 SilentSync W-1792  224 1792
 SilentSync Y-2000 SilentSync W-2000  250 2000
 SilentSync Y-2240 SilentSync W-2240  280 2240
 SilentSync Y-2400 SilentSync W-2400  300 2400

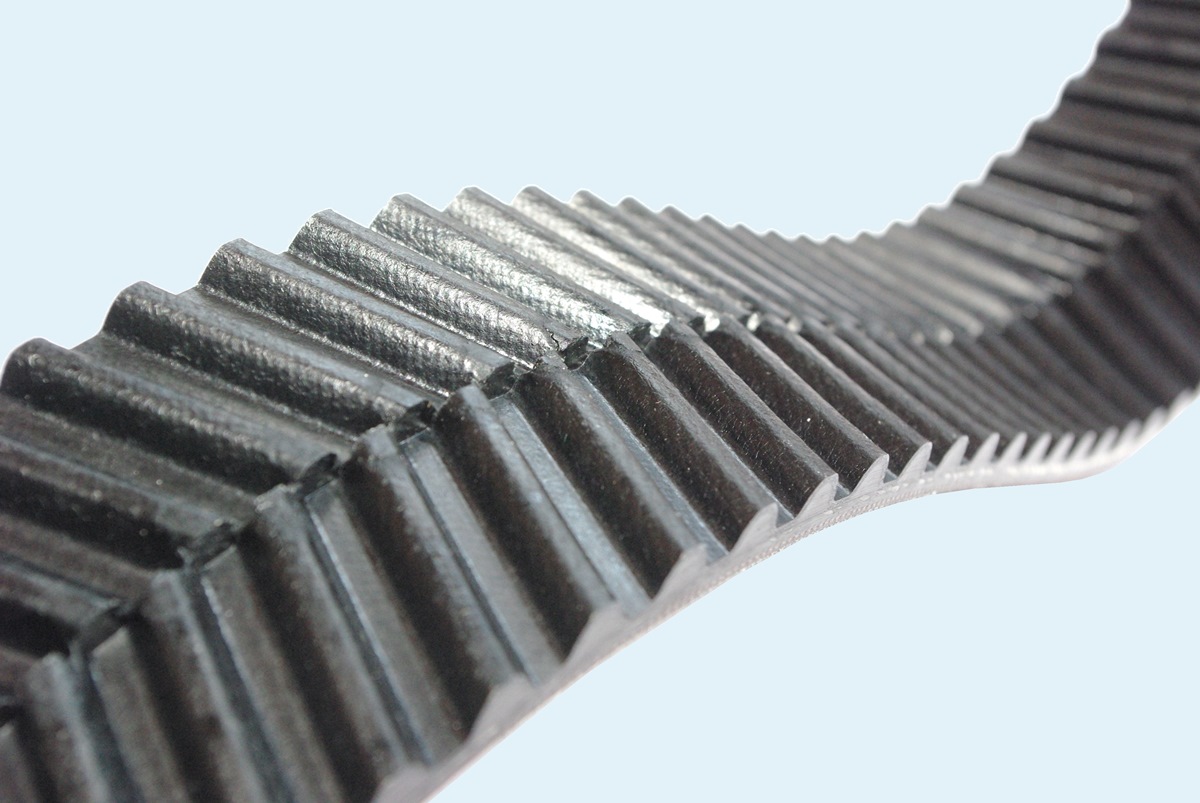

Шевронний зубчастий пас

Маркування пасів SilentSync з шевронним зубом та кроком 14 мм

Blue (синій)
ширина 35 мм		Green (зеленый)
ширина 52.5 мм		Orange
(помаранчевий)
ширина 70 мм		Red (червоний)
ширина 105 мм		кількість
зубів		довжина
мм
SilentSync B-994SilentSync G-994   71 994
SilentSync B-1120SilentSync G-1120SilentSync O-1120  80 1120
SilentSync B-1190SilentSync G-1190SilentSync O-1190  85 1190
SilentSync B-1260SilentSync G-1260SilentSync O-1260SilentSync R-1260 90 1260
SilentSync B-1400SilentSync G-1400SilentSync O-1400SilentSync R-1400 100 1400
SilentSync B-1568SilentSync G-1568SilentSync O-1568SilentSync R-1568 112 1568
SilentSync B-1750SilentSync G-1750SilentSync O-1750SilentSync R-1750 125 1750
SilentSync B-1960SilentSync G-1960SilentSync O-1960SilentSync R-1960 140 1960
SilentSync B-2100SilentSync G-2100SilentSync O-2100SilentSync R-2100 150 2100
SilentSync B-2240SilentSync G-2240SilentSync O-2240SilentSync R-2240 160 2240
SilentSync B-2380SilentSync G-2380SilentSync O-2380SilentSync R-2380 170 2380
SilentSync B-2520SilentSync G-2520SilentSync O-2520SilentSync R-2520 180 2520
SilentSync B-2660SilentSync G-2660SilentSync O-2660SilentSync R-2660 190 2660
SilentSync B-2800SilentSync G-2800SilentSync O-2800SilentSync R-2800 200 2800
SilentSync B-3136SilentSync G-3136SilentSync O-3136SilentSync R-3126 224 3136
SilentSync B-3304SilentSync G-3304SilentSync O-3304SilentSync R-3304 236 3304
SilentSync B-3500SilentSync G-3500SilentSync O-3500SilentSync R-3500 250 3500
SilentSync B-3920SilentSync G-3920SilentSync O-3920SilentSync R-3920 280 3920

Також, існують поліуретанові зубчасті рулонні паси з шевронним зубом та кінцеві пластини для їх фіксації.

Contitech conti silentsync

На сторінках нашого сайта ви можете скачати PDF-каталоги та допоміжну технічну інформацію. Звернувшись до наших інженерів ви можете замовити підбір мотор-редукторів, еластичних муфт та розрахунок ланцюгових передач згідно технічного завдання.
