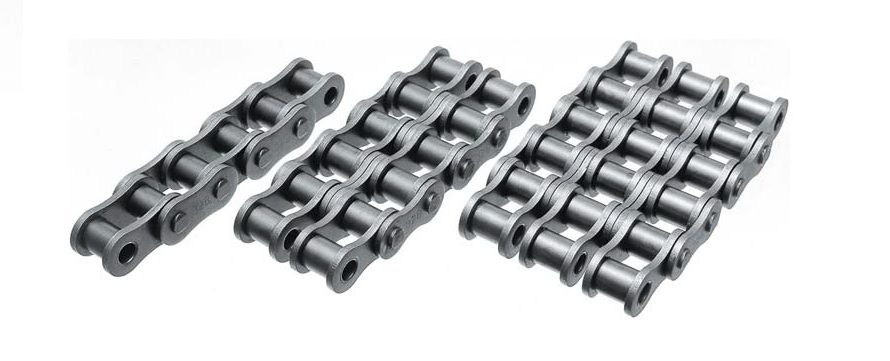

Трёхрядная приводная роликовая цепь KettenWulf, Германия, Regina, Италия, Sedis, Франция. Вы можете купить цепи со склада в Киеве и под заказ. Широкий ассортимент, умеренная цена. Как правило цепная передача используется на невысоких скоростях и предназначена для передачи движения с редуктора или мотор-редуктора на привод конвейера или другие исполнительные органы.
Трёхрядные приводные цепи британского стандарта включают в себя следующие типоразмеры:
06B-3, 08B-3, 10B-3, 12B-3, 16B-3, 20B-3, 24B-3, 28B-3, 32B-3, 40B-3, 48B-3. ГОСТ 13568-75 копирует ISO 606 / DIN 8187, поэтому они совпадают по размарам с цепями 3ПР-12,7, 3ПР-15,875.
Размеры трёхрядных цепей
Маркировка | P | Dr | W | Dp | T/t | E | F max | ||
ISO | Regina | Sati | мм | мм | мм | мм | мм | мм | кН |
05B-3 | 8x3 mm | 8,0 | 5,0 | 3,0 | 2,31 | 0,80/0,70 | 5,64 | 13,8 | |
06B-3 | C 321 | 3/8x7/32 | 9,525 | 6,35 | 5,72 | 3,28 | 1,27/1,03 | 10,24 | 26,45 |
08B-3 | 326 | 1/2x5/16 | 12,7 | 8,51 | 7,75 | 4,45 | 1,63/1,40 | 13,92 | 51,95 |
10B-3 | 336 | 5/8 | 15,875 | 10,16 | 9,65 | 5,08 | 1,63/1,53 | 16,59 | 73,55 |
12B-3 | 340 | 3/4 | 19,05 | 12,07 | 11,68 | 5,72 | 1,85/1,70 | 19,46 | 88,25 |
16B-3 | 347 | 1" | 25,4 | 15,88 | 17,02 | 8,28 | 3,80/3,00 | 31,88 | 176,50 |
20B-3 | 352 | 1" 1/4 | 31,75 | 19,05 | 19,56 | 10,19 | 4,60/3,35 | 36,45 | 284,70 |
24B-3 | 357 | 1" 1/2 | 38,1 | 25,4 | 25,4 | 14,63 | 6,15/4,60 | 48,36 | 439,25 |
28B-3 | 362 | 1" 3/4 | 44,45 | 27,94 | 30,99 | 15,90 | 7,00/6,15 | 59,56 | 558,95 |
32B-3 | 365 | 2" | 50,8 | 29,21 | 30,99 | 17,81 | 7,00/6,15 | 58,55 | 750,50 |
40B-3 | 375 | 63,5 | 39,37 | 38,10 | 22,89 | 8,50/7,80 | 72,29 | 1147,35 | |
48B-3 | 381 | 76,2 | 48,26 | 45,72 | 29,24 | 12,00/9,50 | 91,21 | 1765,15 |
Как правило цепи британского стандарта поставляются в коробках отрезками по 5 метров. и катушками по 50 метров, для формирования отрезка цепи нужного размера вы можете купить инструмент для разборки цепи.. Дополнительно вы можете купить соединительное звено и переходные звенья (полузвенья). Для комплектации привода вам могут понадобиться звёздочки цепей, направляющие и натяжители цепей, которые мы тоже готовы вам предложить. Широкий ассортимент поставляемой нами продукции поможет заменить цепи Tsubaki, SKF, Fenner, Ketten Wulf, Ferlacher Ketten, Wippermann, Kobo, Renold, ISON, Rexnord, Donghua, Diamond Chain, CanAm, Optibelt optichain RK.
Широкий ассортимент поставляемой нами продукции поможет заменить цепи Tsubaki, SKF, Fenner, Sati, Wippermann, Kobo, Renold, ISON, Rexnord, Donghua, Diamond Chain, CanAm, Optibelt optichain RK.
