Зв'язані привідні паси Bando

багатоклиновий привідний пас

Зв'язані клинові паси Bando Power Scrum, Японія - це кілька клинових пасів, об'єднаних в один пас за допомогою додаткового спільного шару (серії Power Ace® Combo, Power King® Combo, Power Ace® Aramid Combo). Завдяки такій конструкції зв'язаний пас забезпечує кілька переваг:
- паси, об'єднані в одну систему мають високу стабільність довжини
- спільний "дах" має додатковий корд та збільшує міцність паса
- при роботі з великими довжинами та на швидкостях такі паси не перевертаються в канавках шківів
- зв'язаний пас більш стійкий при роботі з притискним (натяжним) роликом
- іноді такі паси використовуються як транспортерні

За геометричними розмірами та маркуванням зв'язані багаторучейні паси бувають трьох типів:
- європейські (класичні паси HB, HC, HD)
- американські паси RMA (профілі звичайні 3V, 5V, 8V та профілі з фасонним зубом 3VX, 5VX)
- автомобільні паси (паси до спецтехніки профілів AVX10, AVX13, AVX17)

Крок пасів у зв'язці виконується таким чином, що вони можуть використовуватися із звичайними клиновими шківами.

зв'язані привідні паси

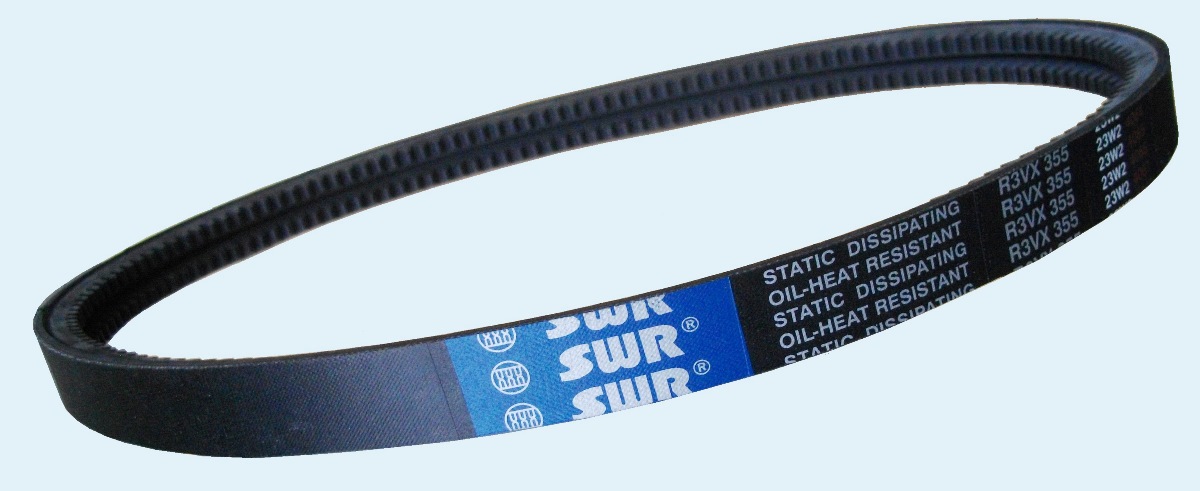

Зв'язані паси профіля R3VX

зв'язаний клиновий пас

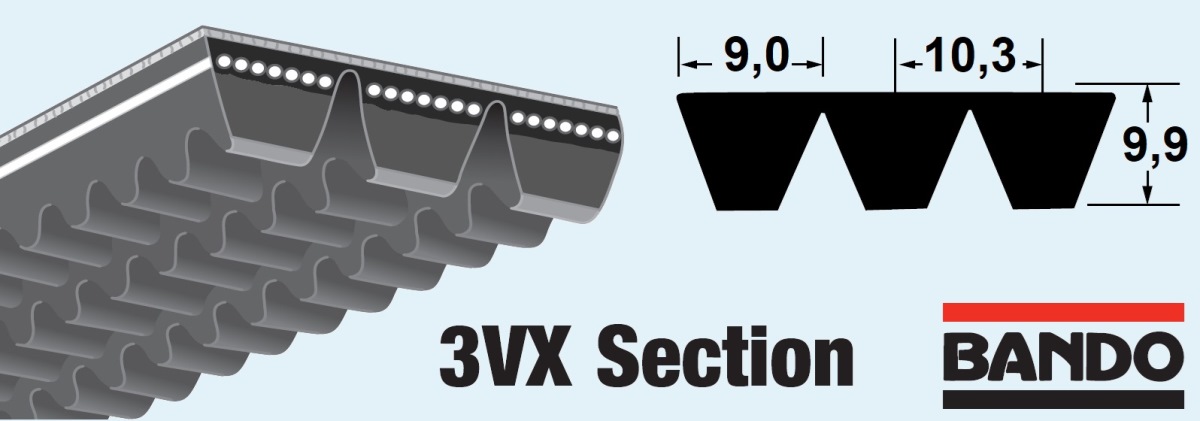

Розміри та маркування привідних зв'язаних пасів R3VX

Привідний зв'язаний пас

Маркування на пасу Bando power ace cog combo, зазвичай, позначає профіль клина та довжину в дюймах, але, кількість руч'їв необхідно вказувати окремо.

 маркування паса довжина
 зовнішня, мм		 додаткові позначення
 Bando Combo 3VX250 635 2-3VX250, 3-3VX250, 4-3VX-250, 5-3VX-250,
 2R3VX-250, 3R3VX-250, 4R3VX-250, 5R3VX-250,
 3VX250/02, 3VX250/03, 3VX250/04, 3VX250/05,
 2GB3VX250, 3GB3VX250, 4GB3VX250, 5GB3VX250
 Bando Combo 3VX265 673 2-3VX265, 3-3VX265, 4-3VX-265, 5-3VX-265,
 2R3VX-265, 3R3VX-265, 4R3VX-265, 5R3VX-265,
 3VX265/02, 3VX265/03, 3VX265/04, 3VX265/05,
 2GB3VX265, 3GB3VX265, 4GB3VX265, 5GB3VX265
 Bando Combo 3VX280 711 2-3VX280, 3-3VX280, 4-3VX-280, 5-3VX-280,
 2R3VX-280, 3R3VX-280, 4R3VX-280, 5R3VX-280,
 3VX280/02, 3VX280/03, 3VX280/04, 3VX280/05,
 2GB3VX280, 3GB3VX280, 4GB3VX280, 5GB3VX280
 Bando Combo 3VX300 762 2-3VX300, 3-3VX300, 4-3VX-300, 5-3VX-300,
 2R3VX-300, 3R3VX-300, 4R3VX-300, 5R3VX-300,
 3VX300/02, 3VX300/03, 3VX300/04, 3VX300/05,
 2GB3VX300, 3GB3VX300, 4GB3VX300, 5GB3VX300
 Bando Combo 3VX315 800 2-3VX315, 3-3VX315, 4-3VX-315, 5-3VX-315,
 2R3VX-315, 3R3VX-315, 4R3VX-315, 5R3VX-315,
 3VX315/02, 3VX315/03, 3VX315/04, 3VX315/05,
 2GB3VX315, 3GB3VX315, 4GB3VX315, 5GB3VX315
 Bando Combo 3VX335 850 2-3VX335, 3-3VX335, 4-3VX-335, 5-3VX-335,
 2R3VX-335, 3R3VX-335, 4R3VX-335, 5R3VX-335,
 3VX335/02, 3VX335/03, 3VX335/04, 3VX335/05,
 2GB3VX335, 3GB3VX335, 4GB3VX335, 5GB3VX335
 Bando Combo 3VX355 902 2-3VX355, 3-3VX355, 4-3VX-355, 5-3VX-355,
 2R3VX-355, 3R3VX-355, 4R3VX-355, 5R3VX-355,
 3VX355/02, 3VX355/03, 3VX355/04, 3VX355/05,
 2GB3VX355, 3GB3VX355, 4GB3VX355, 5GB3VX355
 Bando Combo 3VX375 953 2-3VX375, 3-3VX375, 4-3VX-375, 5-3VX-375,
 2R3VX-375, 3R3VX-375, 4R3VX-375, 5R3VX-375,
 3VX375/02, 3VX375/03, 3VX375/04, 3VX375/05,
 2GB3VX375, 3GB3VX375, 4GB3VX375, 5GB3VX375
 Bando Combo 3VX400 1016 2-3VX400, 3-3VX400, 4-3VX-400, 5-3VX-400,
 2R3VX-400, 3R3VX-400, 4R3VX-400, 5R3VX-400,
 3VX400/02, 3VX400/03, 3VX400/04, 3VX400/05,
 2GB3VX400, 3GB3VX400, 4GB3VX400, 5GB3VX400
 Bando Combo 3VX425 1080 2-3VX425, 3-3VX425, 4-3VX-425, 5-3VX-425,
 2R3VX-425, 3R3VX-425, 4R3VX-425, 5R3VX-425,
 3VX425/02, 3VX425/03, 3VX425/04, 3VX425/05,
 2GB3VX425, 3GB3VX425, 4GB3VX425, 5GB3VX425
 Bando Combo 3VX450 1143 2-3VX450, 3-3VX450, 4-3VX-450, 5-3VX-450,
 2R3VX-450, 3R3VX-450, 4R3VX-450, 5R3VX-450,
 3VX450/02, 3VX450/03, 3VX450/04, 3VX450/05,
 2GB3VX450, 3GB3VX450, 4GB3VX450, 5GB3VX450
 Bando Combo 3VX475 1207 2-3VX475, 3-3VX475, 4-3VX-475, 5-3VX-475,
 2R3VX-475, 3R3VX-475, 4R3VX-475, 5R3VX-475,
 3VX475/02, 3VX475/03, 3VX475/04, 3VX475/05,
 2GB3VX475, 3GB3VX475, 4GB3VX475, 5GB3VX475
 Bando Combo 3VX500 1270 2-3VX500, 3-3VX500, 4-3VX-500, 5-3VX-500,
 2R3VX-500, 3R3VX-500, 4R3VX-500, 5R3VX-500,
 3VX500/02, 3VX500/03, 3VX500/04, 3VX500/05,
 2GB3VX500, 3GB3VX500, 4GB3VX500, 5GB3VX500
 Bando Combo 3VX530 1346 2-3VX530, 3-3VX530, 4-3VX-530, 5-3VX-530,
 2R3VX-530, 3R3VX-530, 4R3VX-530, 5R3VX-530,
 3VX530/02, 3VX530/03, 3VX530/04, 3VX530/05,
 2GB3VX530, 3GB3VX530, 4GB3VX530, 5GB3VX530
 Bando Combo 3VX560 1422 2-3VX560, 3-3VX560, 4-3VX-560, 5-3VX-560,
 2R3VX-560, 3R3VX-560, 4R3VX-560, 5R3VX-560,
 3VX560/02, 3VX560/03, 3VX560/04, 3VX560/05,
 2GB3VX560, 3GB3VX560, 4GB3VX560, 5GB3VX560
 Bando Combo 3VX600 1524 2-3VX600, 3-3VX600, 4-3VX-600, 5-3VX-600,
 2R3VX-600, 3R3VX-600, 4R3VX-600, 5R3VX-600,
 3VX600/02, 3VX600/03, 3VX600/04, 3VX600/05,
 2GB3VX600, 3GB3VX600, 4GB3VX600, 5GB3VX600
 Bando Combo 3VX630 1600 2-3VX630, 3-3VX630, 4-3VX-630, 5-3VX-630,
 2R3VX-630, 3R3VX-630, 4R3VX-630, 5R3VX-630,
 3VX630/02, 3VX630/03, 3VX630/04, 3VX630/05,
 2GB3VX630, 3GB3VX630, 4GB3VX630, 5GB3VX630
 Bando Combo 3VX670 1702 2-3VX670, 3-3VX670, 4-3VX-670, 5-3VX-670,
 2R3VX-670, 3R3VX-670, 4R3VX-670, 5R3VX-670,
 3VX670/02, 3VX670/03, 3VX670/04, 3VX670/05,
 2GB3VX670, 3GB3VX670, 4GB3VX670, 5GB3VX670
 Bando Combo 3VX710 1803 2-3VX710, 3-3VX710, 4-3VX-710, 5-3VX-710,
 2R3VX-710, 3R3VX-710, 4R3VX-710, 5R3VX-710,
 3VX710/02, 3VX710/03, 3VX710/04, 3VX710/05,
 2GB3VX710, 3GB3VX710, 4GB3VX710, 5GB3VX710
 Bando Combo 3VX750 1905 2-3VX750, 3-3VX750, 4-3VX-750, 5-3VX-750,
 2R3VX-750, 3R3VX-750, 4R3VX-750, 5R3VX-750,
 3VX750/02, 3VX750/03, 3VX750/04, 3VX750/05,
 2GB3VX750, 3GB3VX750, 4GB3VX750, 5GB3VX750
 Bando Combo 3VX800 2032 2-3VX800, 3-3VX800, 4-3VX-800, 5-3VX-800,
 2R3VX-800, 3R3VX-800, 4R3VX-800, 5R3VX-800,
 3VX800/02, 3VX800/03, 3VX800/04, 3VX800/05,
 2GB3VX800, 3GB3VX800, 4GB3VX800, 5GB3VX800
 Bando Combo 3VX850 2159 2-3VX850, 3-3VX850, 4-3VX-850, 5-3VX-850,
 2R3VX-850, 3R3VX-850, 4R3VX-850, 5R3VX-850,
 3VX850/02, 3VX850/03, 3VX850/04, 3VX850/05,
 2GB3VX850, 3GB3VX850, 4GB3VX850, 5GB3VX850
 Bando Combo 3VX900 2286 2-3VX900, 3-3VX900, 4-3VX-900, 5-3VX-900,
 2R3VX-900, 3R3VX-900, 4R3VX-900, 5R3VX-900,
 3VX900/02, 3VX900/03, 3VX900/04, 3VX900/05,
 2GB3VX900, 3GB3VX900, 4GB3VX900, 5GB3VX900
 Bando Combo 3VX950 2413 2-3VX950, 3-3VX950, 4-3VX-950, 5-3VX-950,
 2R3VX-950, 3R3VX-950, 4R3VX-950, 5R3VX-950,
 3VX950/02, 3VX950/03, 3VX950/04, 3VX950/05,
 2GB3VX950, 3GB3VX950, 4GB3VX950, 5GB3VX950
 Bando Combo 3VX1000 2540 2-3VX1000, 3-3VX1000, 4-3VX-1000, 5-3VX-1000,
 2R3VX-1000, 3R3VX-1000, 4R3VX-1000, 5R3VX-1000,
 3VX1000/02, 3VX1000/03, 3VX1000/04, 3VX1000/05,
 2GB3VX1000, 3GB3VX1000, 4GB3VX1000, 5GB3VX1000
 Bando Combo 3VX1060 2692 2-3VX1060, 3-3VX1060, 4-3VX-1060, 5-3VX-1060,
 2R3VX-1060, 3R3VX-1060, 4R3VX-1060, 5R3VX-1060,
 3VX1060/02, 3VX1060/03, 3VX1060/04, 3VX1060/05,
 2GB3VX1060, 3GB3VX1060, 4GB3VX1060, 5GB3VX1060
 Bando Combo 3VX1120 2845 2-3VX1120, 3-3VX1120, 4-3VX-1120, 5-3VX-1120,
 2R3VX-1120, 3R3VX-1120, 4R3VX-1120, 5R3VX-1120,
 3VX1120/02, 3VX1120/03, 3VX1180/04, 3VX1180/05,
 2GB3VX1120, 3GB3VX1120, 4GB3VX1120, 5GB3VX1120
 Bando Combo 3VX1180 2997 2-3VX1180, 3-3VX1180, 4-3VX-1180, 5-3VX-1180,
 2R3VX-1180, 3R3VX-1180, 4R3VX-1180, 5R3VX-1180,
 3VX1180/02, 3VX1180/03, 3VX1180/04, 3VX1180/05,
 2GB3VX1180, 3GB3VX1180, 4GB3VX1180, 5GB3VX1180

Розміри та маркування привідних зв'язаних пасів R5VX

Привідний зв'язаний пас

Маркування на пасу Bando power ace cog combo, зазвичай, позначає профіль клина та довжину в дюймах, але, кількість руч'їв необхідно вказувати окремо.

 маркування паса зовнішня
 довжина, мм		 додаткове маркування
 Bando Combo 5VX530 1346 2-5VX530, 3-5VX530, 4-5VX-530, 5-5VX-530,
 2R5VX-530, 3R5VX-530, 4R5VX-530, 5R5VX-530,
 5VX530/02, 5VX530/03, 5VX530/04, 5VX530/05,
 2GB5VX530, 3GB5VX530, 4GB5VX530, 5GB5VX530
 Bando Combo 5VX560 1422 2-5VX560, 3-5VX560, 4-5VX-560, 5-5VX-560,
 2R5VX-560, 3R5VX-560, 4R5VX-560, 5R5VX-560,
 5VX560/02, 5VX560/03, 5VX560/04, 5VX560/05,
 2GB5VX560, 3GB5VX560, 4GB5VX560, 5GB5VX560
 Bando Combo 5VX600 1824 2-5VX600, 3-5VX600, 4-5VX-600, 5-5VX-600,
 2R5VX-600, 3R5VX-600, 4R5VX-600, 5R5VX-600,
 5VX600/02, 5VX600/03, 5VX600/04, 5VX600/05,
 2GB5VX600, 3GB5VX600, 4GB5VX600, 5GB5VX600
 Bando Combo 5VX630 1600 2-5VX630, 3-5VX630, 4-5VX-630, 5-5VX-630,
 2R5VX-630, 3R5VX-630, 4R5VX-630, 5R5VX-630,
 5VX630/02, 5VX630/03, 5VX630/04, 5VX630/05,
 2GB5VX630, 3GB5VX630, 4GB5VX630, 5GB5VX6300
 Bando Combo 5VX710 1803 2-5VX710, 3-5VX710, 4-5VX-710, 5-5VX-710,
 2R5VX-710, 3R5VX-710, 4R5VX-710, 5R5VX-710,
 5VX710/02, 5VX710/03, 5VX710/04, 5VX710/05,
 2GB5VX710, 3GB5VX710, 4GB5VX710, 5GB5VX710
 Bando Combo 5VX750 1905 2-5VX750, 3-5VX750, 4-5VX-750, 5-5VX-750,
 2R5VX-750, 3R5VX-750, 4R5VX-750, 5R5VX-750,
 5VX750/02, 5VX750/03, 5VX750/04, 5VX750/05,
 2GB5VX750, 3GB5VX750, 4GB5VX750, 5GB5VX750
 Bando Combo 5VX800 2032 2-5VX800, 3-5VX800, 4-5VX-800, 5-5VX-800,
 2R5VX-800, 3R5VX-800, 4R5VX-800, 5R5VX-800,
 5VX800/02, 5VX800/03, 5VX800/04, 5VX800/05,
 2GB5VX800, 3GB5VX800, 4GB5VX800, 5GB5VX800
 Bando Combo 5VX850 2159 2-5VX850, 3-5VX850, 4-5VX-850, 5-5VX-850,
 2R5VX-850, 3R5VX-850, 4R5VX-850, 5R5VX-850,
 5VX850/02, 5VX850/03, 5VX850/04, 5VX850/05,
 2GB5VX850, 3GB5VX850, 4GB5VX850, 5GB5VX850
 Bando Combo 5VX900 2286 2-5VX900, 3-5VX900, 4-5VX-900, 5-5VX-900,
 2R5VX-900, 3R5VX-900, 4R5VX-900, 5R5VX-900,
 5VX900/02, 5VX900/03, 5VX900/04, 5VX900/05,
 2GB5VX900, 3GB5VX900, 4GB5VX900, 5GB5VX900
 Bando Combo 5VX950 2413 2-5VX950, 3-5VX950, 4-5VX-950, 5-5VX-950,
 2R5VX-950, 3R5VX-950, 4R5VX-950, 5R5VX-950,
 5VX950/02, 5VX950/03, 5VX950/04, 5VX950/05,
 2GB5VX950, 3GB5VX950, 4GB5VX950, 5GB5VX950
 Bando Combo 5VX1000 2540 2-5VX1000, 3-5VX1000, 4-5VX-1000, 5-5VX-1000,
 2R5VX-1000, 3R5VX-1000, 4R5VX-1000, 5R5VX-1000,
 5VX1000/02, 5VX1000/03, 5VX1000/04, 5VX1000/05,
 2GB5VX1000, 3GB5VX1000, 4GB5VX1000, 5GB5VX1000
 Bando Combo 5VX1060 2692 2-5VX1060, 3-5VX1060, 4-5VX-1060, 5-5VX-1060,
 2R5VX-1060, 3R5VX-1060, 4R5VX-1060, 5R5VX-1060,
 5VX1060/02, 5VX1060/03, 5VX1060/04, 5VX1060/05,
 2GB5VX1060, 3GB5VX1060, 4GB5VX1060, 5GB5VX1060
 Bando Combo 5VX1120 2845 2-5VX1120, 3-5VX1120, 4-5VX-1120, 5-5VX-1120,
 2R5VX-1120, 3R5VX-1120, 4R5VX-1120, 5R5VX-1120,
 5VX1120/02, 5VX1120/03, 5VX1120/04, 5VX1120/05,
 2GB5VX1120, 3GB5VX1120, 4GB5VX1120, 5GB5VX1120
 Bando Combo 5VX1180 2997 2-5VX1180, 3-5VX1180, 4-5VX-1180, 5-5VX-1180,
 2R5VX-1180, 3R5VX-1180, 4R5VX-1180, 5R5VX-1180,
 5VX1180/02, 5VX1180/03, 5VX1180/04, 5VX1180/05,
 2GB5VX1180, 3GB5VX1180, 4GB5VX1180, 5GB5VX1180

Враховуючи специфіку конструкції та сфери застосування зв'язаних пасів - вони постачаються виключно під замовлення і мають тривалий термін доставки, тому краже за все замовляти їх заздалегідь.

Optibelt ремни

В асортименті пасів Bando, Японія, ви зможете знайти та придбати альтернативу зв'язаним пасам Optibelt-KB Kraftband, Contitech Continental agridur, Conti-V Multibelt advance, D&D Powerdrive, D&D Dura prime, Mitsuboshi triplex, Mitsuboshi Maxstar wedge, SWR, Pi Belt power sinc Evolution, Fengke, Harvest belts, Stomil sanok multiple v-ribbed, Pirelli, Darwin plus agro, SKF wedge banded, Dunlop blue wave, Fenner Concord plus, Roulunds roflex-joined, DAYCO super vee-band, Gates quad-power powerband service free, Gates tri-power powerband, HI-power, Metric-power, Concar, GoodYear torque team, Texrope, GUFERO, Rubena, PIX-duraband-XS, Megadyne, Jason UniMatch, Carlisle wedge-band, Challenge

На сторінках нашого сайта ви можете скачати PDF-каталоги та додаткову технічну інформацію. Звернувшись до наших інженерів ви зможете замовити розрахунок пасових передач та підбір пасів та шківів згідно технічного завдання.
